Hệ thống thanh nhôm định hình 2020/2040 in 3D

Đây là một hệ thống thanh nhôm định hình với các khớp nối bên trong, dán lại với nhau, giúp khe rảnh không bị vướng thanh nối. Rất phù hợp để làm khung bao hoặc khung không chịu lực khi có lớp hỗ trợ thứ cấp (Ví dụ: Khung đế kẹp vào một tấm ván).

Hãy thử nghiệm hướng in của các miếng góc để có độ bền đường in tốt nhất cho ứng dụng của bạn, nhưng in ở góc 45 độ có hỗ trợ có lẽ là cách phổ biến nhất (để đường in vuông góc với khe rảnh).

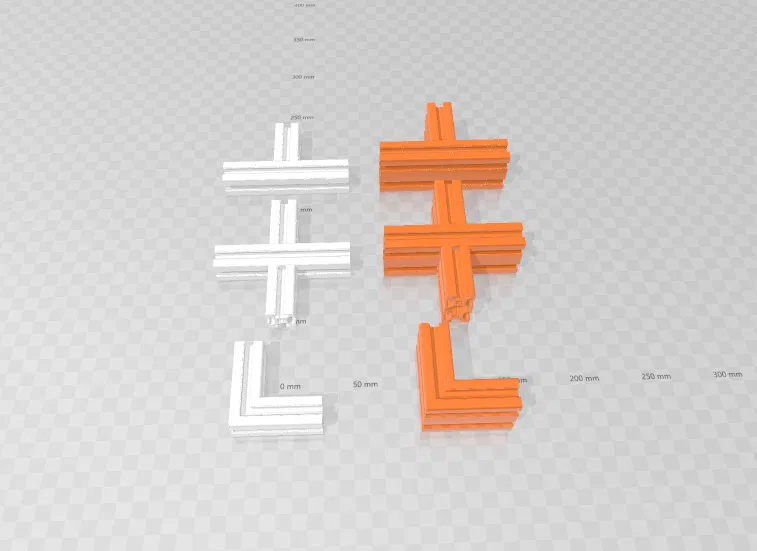

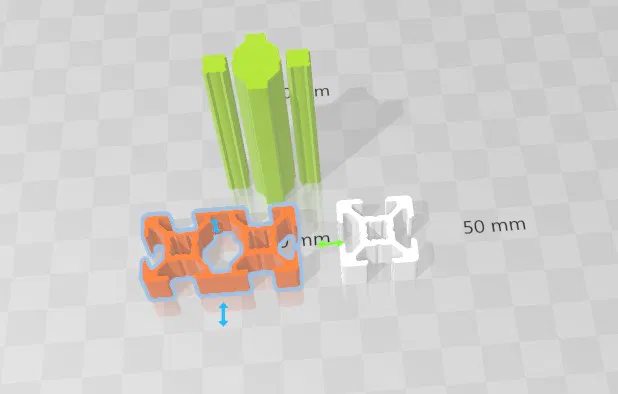

In các thanh dầm và khớp nối như hình để có các đường in vuông góc giữa các bộ phận và làm chắc chắn cho bộ phận lắp ráp.

In các phần thử nghiệm nhỏ trước và điều chỉnh khi cần thiết cho độ co ngót với loại filament của bạn. Tôi đang dùng Overture Super PLA+.

Thay đổi tỷ lệ hoặc cắt bớt các bộ phận để có kích thước bạn cần. Đối với mặt trước cong của nắp hộp, tôi đang sử dụng bộ phận này: https://www.thingiverse.com/thing:2130212
