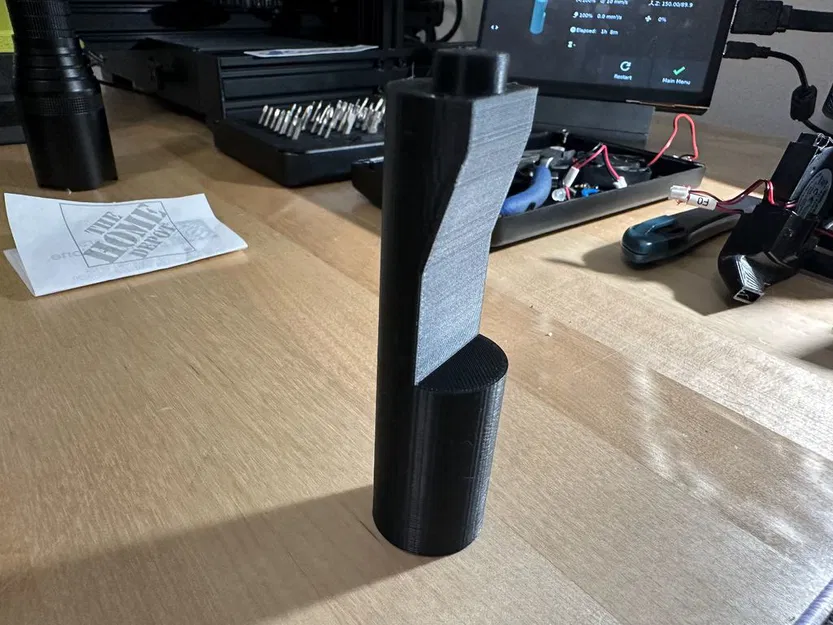

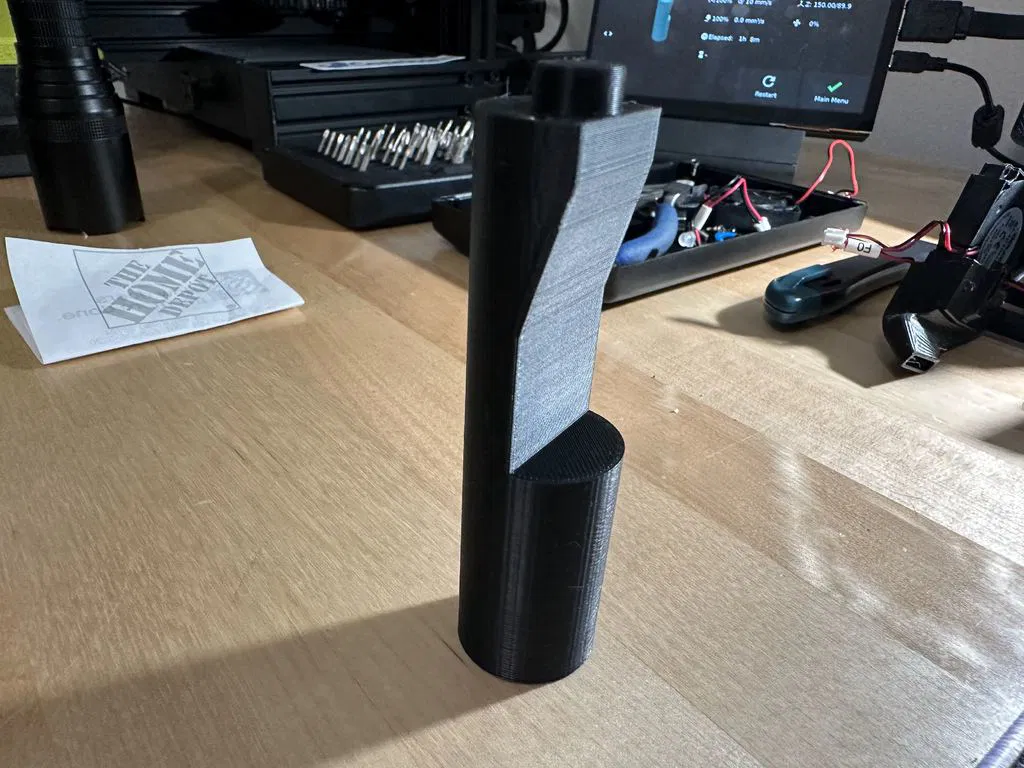

Dụng Cụ Căn Chỉnh Motor Trục Z cho Ender 3 Pro/V2

Tui tạo cái tool này chủ yếu để kiểm tra độ thẳng hàng của motor trục Z với khung đỡ trục Z của mấy bạn. Một số máy Ender 3 bị lắp lệch hoặc khung đỡ bị cong.

Mình muốn kiểm tra cho chắc chứ không chỉ nhìn bằng mắt thường xem nó có ổn không.

May mắn là máy Ender 3 Pro và Ender 3 v2 của mình khá chuẩn nên không gặp vấn đề in ấn gì, cái này chủ yếu để xác nhận lại cho mình thôi nhưng có thể hữu ích cho ai đó.

Cách sử dụng:

Tháo ốc kẹp trên khớp nối trục Z của motor và vặn trục Z ra khỏi khung đỡ.

Tháo bạc đỡ trục Z của khung đỡ (cẩn thận 4 cái vòng đệm, chúng nhỏ lắm)

Vặn cái tool này vào khung đỡ bằng mấy con ốc bạn vừa tháo ra, chúng sẽ tự ăn ren.

Hạ khung đỡ trục Z xuống, hy vọng cái phần cốc ở đáy tool sẽ nằm gọn trên khớp nối, nó nên vừa khít nhưng vẫn trượt vào được khoảng một nửa.

Nếu mọi thứ khá ổn thì không cần chỉnh gì đâu.

Nếu không ổn lắm, bạn có thể thử nới lỏng 2 con ốc giữ bộ khung motor với thanh dọc và/hoặc mấy con ốc giữ bộ khung motor với motor.

Thêm vài miếng đệm hoặc có thể in một cái giá đỡ motor cho phép điều chỉnh một chút (Nên làm cái này trước nhỉ haha)

Làm ngược lại các bước trên để lắp lại.

Hí vọng mọi thứ mình giải thích đều dễ hiểu :)

Cài đặt in

Hãng máy in:

Creality

Máy in:

Ender-3 v2

Rafts:

Không quan trọng

Supports:

Có

Độ phân giải:

.2

Infill:

10%

Nhựa in: Elegoo PLA Đen

Ghi chú:

Tôi dùng supports dạng lưới tiêu chuẩn cho phần lòng cốc bên trong tool. 2 lớp thành (walls) là đủ tốt. In với 5mm brim bên ngoài để giúp nó bám tốt hơn một chút, vì phần lòng cốc có diện tích tiếp xúc không nhiều.
