Vỏ Heltec ESP32 LORA

Pin Lithium rất nguy hiểm. Hãy cẩn thận và tìm hiểu cách xử lý pin Lithium Polymer an toàn trước khi lắp ráp. Tôi không chịu trách nhiệm cho bất kỳ thương tích hoặc tai nạn nào có thể xảy ra liên quan đến thiết bị này, việc sử dụng hoặc lắp ráp nó.

Phần cứng

2x ốc M3x15 (ốc M3x16 cũng được)

2x đai ốc M3

1 sợi dây cắt dài 18mm (bạn có thể khoan hoặc dùng nhiệt để tạo lỗ trong giới hạn hợp lý)

1 miếng keo 3m nhỏ, hoặc băng dính hai mặt để chống rung pin

1x Heltec Esp32 Lora V3 (bản in vừa với các phiên bản cũ hơn, nhưng Meshtastic không hỗ trợ chúng) KHÔNG HÀN PIN SẴN!!! Hãy chắc chắn lấy đúng phiên bản LORA. Chúng có ESP32 giống hệt mà không có lora

1x Pin Lithium 1000mAh có đầu nối jst1.25 https://a.co/d/a2cZ78a

1x Anten Lora UF.L (đường kính ngoài 3.5mm) https://a.co/d/i70CdGs https://www.aliexpress.us/item/3256805425337390.html?channel=twinner

Không đặt dây vào nút/nắp cho đến khi bạn xác nhận nút di chuyển dễ dàng và không bị kẹt. Nếu nút bị kẹt, hãy chà nhám hoặc giũa nhẹ cho đến khi nó di chuyển trơn tru.

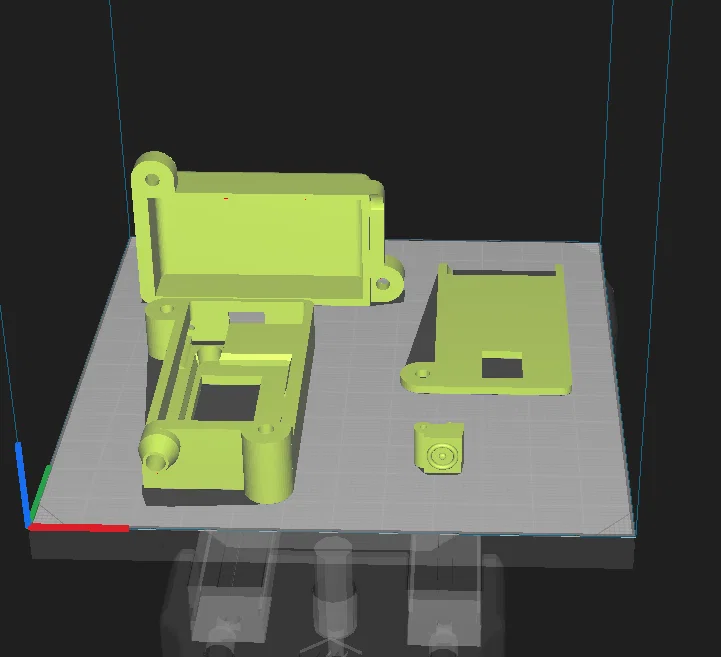

In với độ cao lớp tối đa là 0.2mm. Tham khảo hình ảnh để biết hướng in lý tưởng.

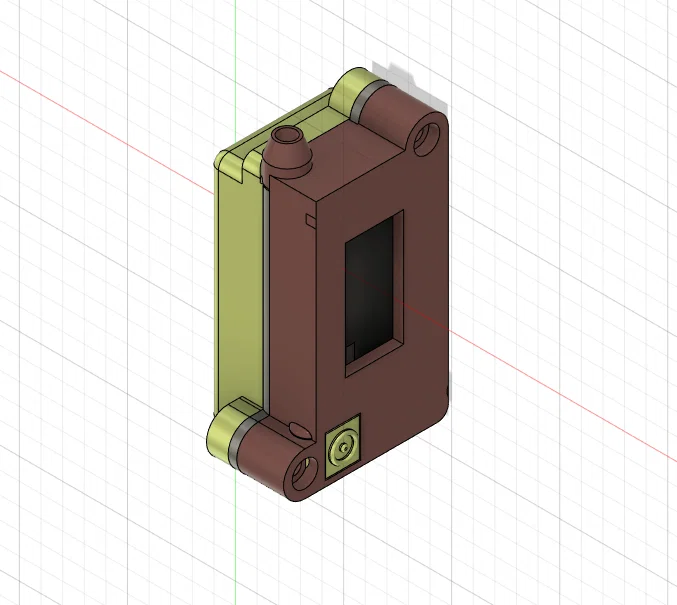

Lắp ráp: Sau khi xác nhận nút di chuyển dễ dàng trong nắp, uốn nhẹ dây, cắt theo chiều dài và lắp. Nếu dây cảm thấy lỏng, hãy dùng nam châm và đập nhẹ nắp vào nam châm để cố định dây. Nếu dây vẫn bị kẹt, nó có thể đủ chặt để bỏ qua. Lắp anten vào nắp, sau đó kết nối với ESP32. Bạn có thể thêm một ít silicone vào anten ở chân phần co nhiệt, nơi nó mở rộng để bịt kín anten vào nắp. Cẩn thận lắp bộ vi điều khiển ESP32 vào nắp sao cho anten tạo thành một vòng cung đẹp ở phía trên nắp. (không uốn cong mạnh) Luồn dây pin qua phần "Mid" đảm bảo đúng hướng (cạnh tròn gần anten và các lỗ vít thẳng hàng). Đặt một miếng keo nhỏ lên phần "Mid", miếng nhỏ hơn sẽ tốt hơn trong trường hợp bạn không căn chỉnh pin hoàn hảo khi lắp ráp, bạn có thể di chuyển nó. Có một chút sai số, nhưng không nhiều, và việc bóc một miếng keo 3m lớn có thể khiến bạn lo lắng cho ngón tay của mình (PIN LIPOLY RẤT NGUY HIỂM). Kết nối pin với bộ vi điều khiển esp và cẩn thận đặt ESP32 vào Nắp. Kẹp Nắp với Phần "Mid", cẩn thận không dùng lực quá mạnh. Nếu màn hình quá chật, bạn sẽ làm nứt màn hình và nó sẽ vô dụng. (Tôi biết từ kinh nghiệm. Màn hình hoàn toàn hỏng, nhưng thiết bị vẫn hoạt động). Bạn có thể giũa ở những chỗ cần thiết. Trượt nắp pin vào cẩn thận không làm kẹt, kéo hoặc uốn cong dây. Khi các lỗ thẳng hàng, hãy lắp ốc và đai ốc. Siết đều/chặt.

Sau đó, bạn có thể cập nhật thiết bị bằng cáp USB C với bất cứ thứ gì bạn muốn sử dụng.

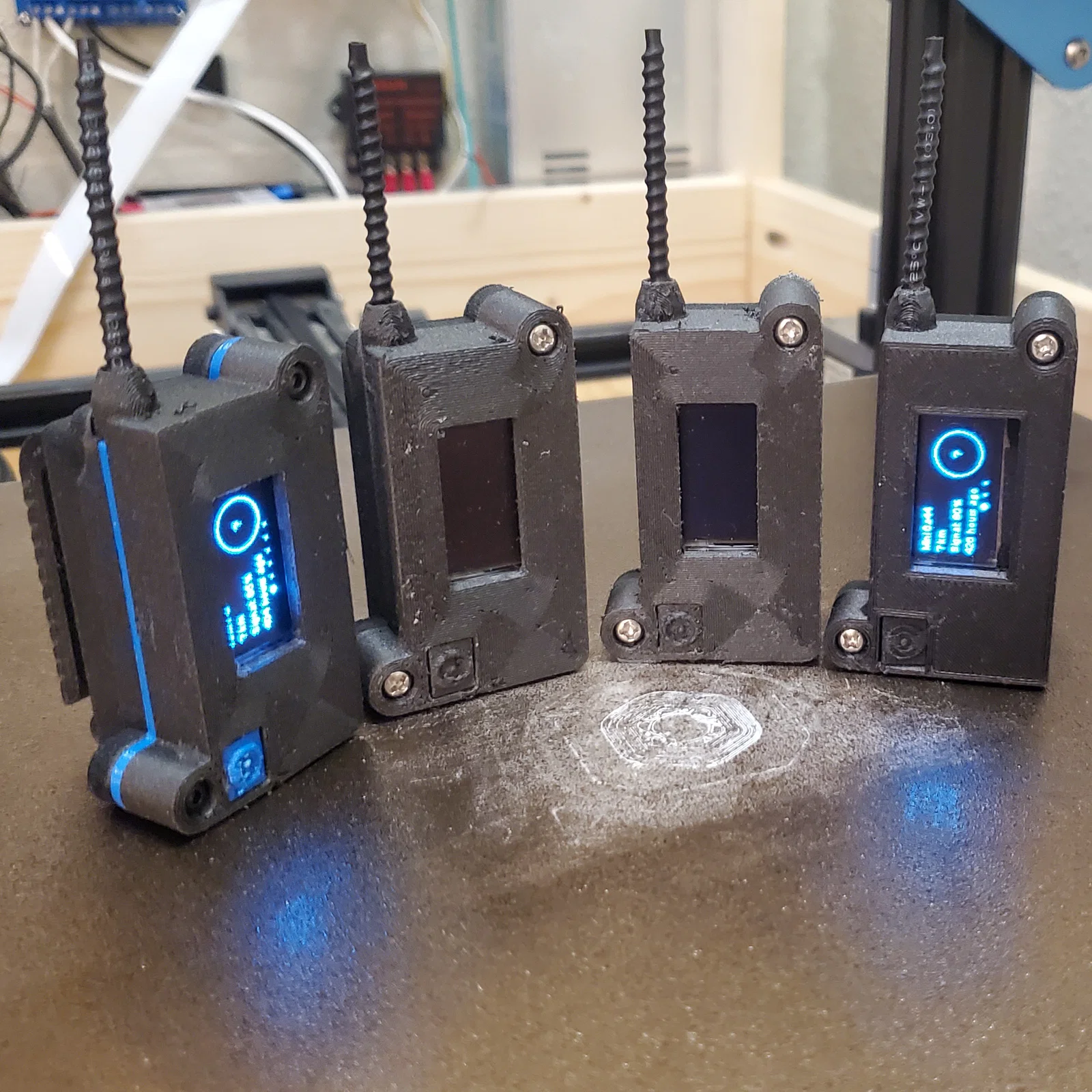

Nó đã hoạt động tuyệt vời cho meshtastic để mọi người có thể giao tiếp ở những khu vực không có sóng. Nó chỉ giới hạn ở tin nhắn văn bản với GPS và các khả năng khác. Nó không đủ nhanh cho giọng nói, nhưng có thể đạt được khoảng cách đáng kể.

https://meshtastic.org/docs/getting-started

Tuân thủ luật pháp địa phương của bạn. Ở hầu hết các khu vực, thiết bị này có công suất thấp nên không cần giấy phép, nhưng hãy chắc chắn trước khi tiến hành.
