Thước đo kiểm tra Vòng bi 608RS — Hiệu chuẩn chốt in 3D để vừa vặn hoàn hảo với máy in của bạn

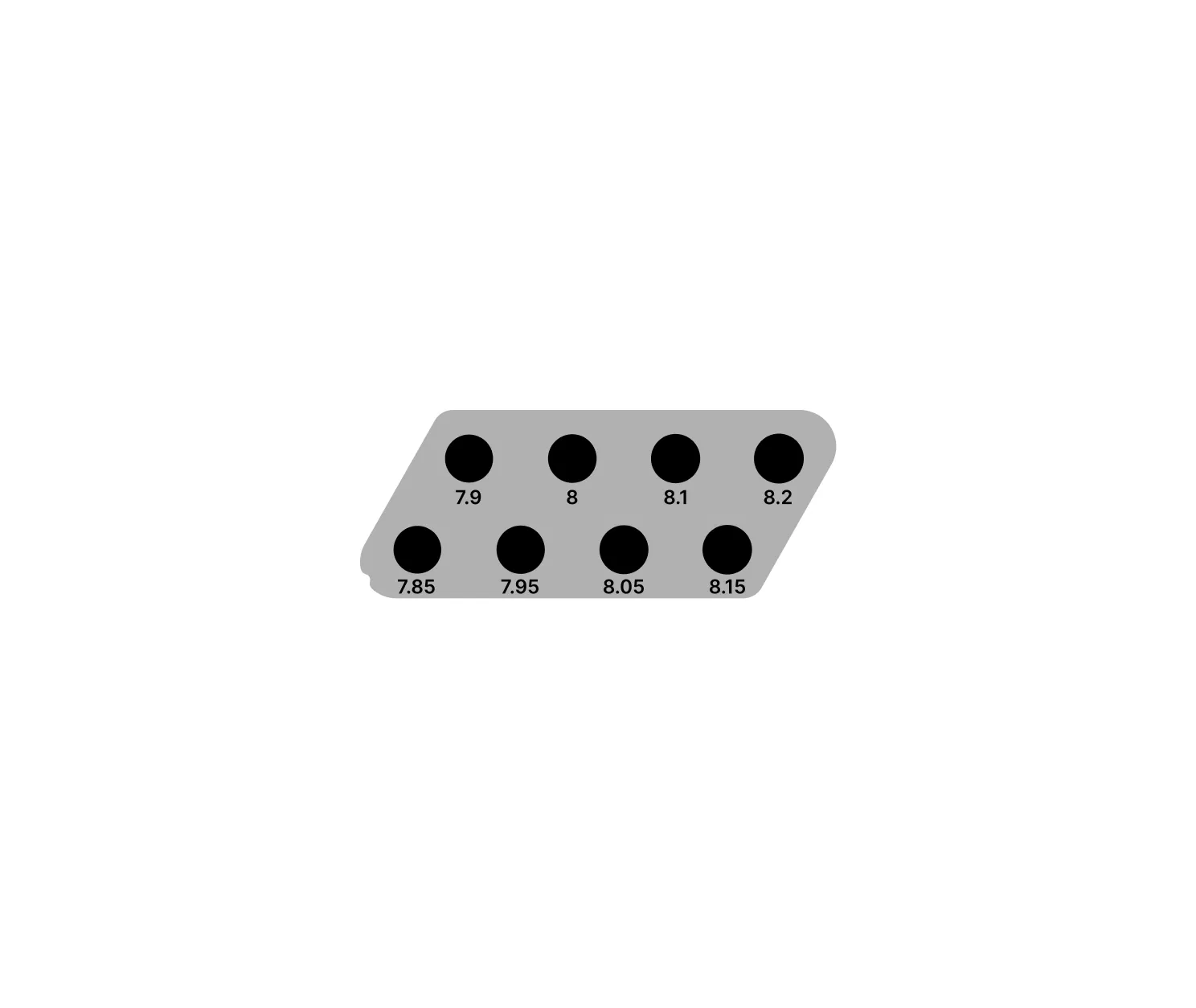

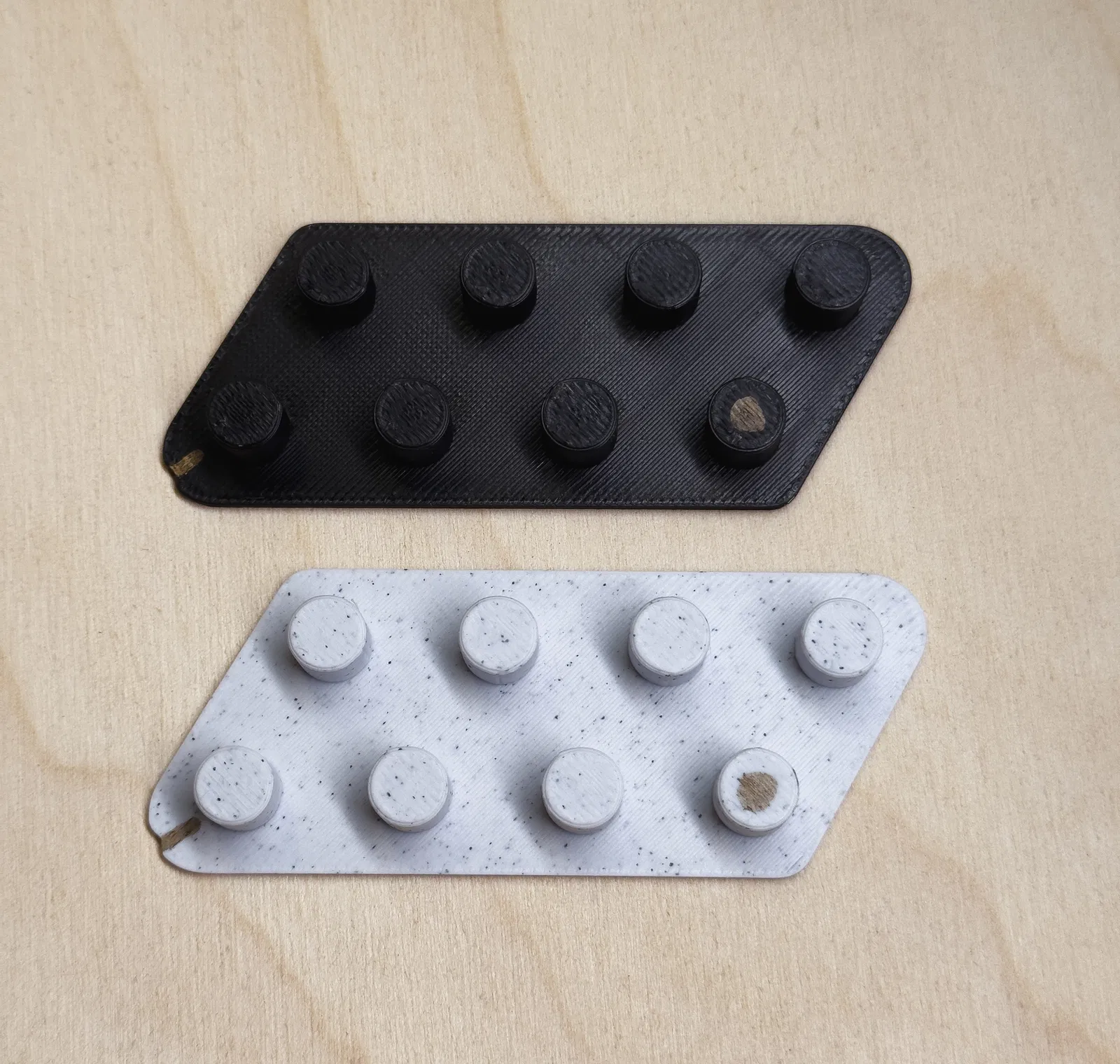

Lưu ý: ảnh chụp là phiên bản cũ hơn của bản in này, không có số. Mô hình có bao gồm các con số để tiện sử dụng, tuy nhiên.

Đây là một bản in đơn giản, nhẹ với 8 chân có đường kính từ 7.85mm đến 8.2mm, cách nhau đủ xa để vòng bi trượt patin 608RS tiêu chuẩn có thể lắp vừa vào chân. Để sử dụng, bạn chỉ cần trượt vòng bi qua từng chân, bắt đầu từ góc dưới bên trái và đi dần lên góc trên bên phải cho đến khi tìm được kích thước phù hợp nhất cho dự án của bạn. Điều chỉnh thiết kế của bạn cho khớp với đường kính chân được chỉ định và bạn sẽ có được một bản in vừa vặn hoàn hảo.

Lưu ý: hãy in bài kiểm tra chân theo cùng một hướng, bằng cùng một vật liệu, trên cùng một máy in mà bạn dự định in thiết kế của mình. Các máy in khác nhau có độ rộng ép đùn (extrusion width) khác nhau. Tương tự, các loại sợi nhựa cũng khác nhau, đặc biệt là giữa các loại vật liệu. Sợi nhựa rẻ tiền cũng có thể bị lệch đường kính vật liệu trong suốt một cuộn hoặc giữa các cuộn, vì vậy có thể hữu ích nếu bạn chạy một bản in hiệu chuẩn mới nếu gặp sự cố này.

Công cụ này chỉ hữu ích cho đường kính chân. Theo kinh nghiệm của tôi, việc sử dụng đường kính 22.1mm cho đường kính ngoài của vòng bi sẽ mang lại cảm giác vừa khít mà không làm vỡ PLA và PETG, vì vậy tôi chưa cần tạo công cụ hiệu chuẩn cho mục đích đó. Tuy nhiên, tôi có thể làm trong tương lai nếu gặp vấn đề!
