Giá đỡ microswitch dòng V

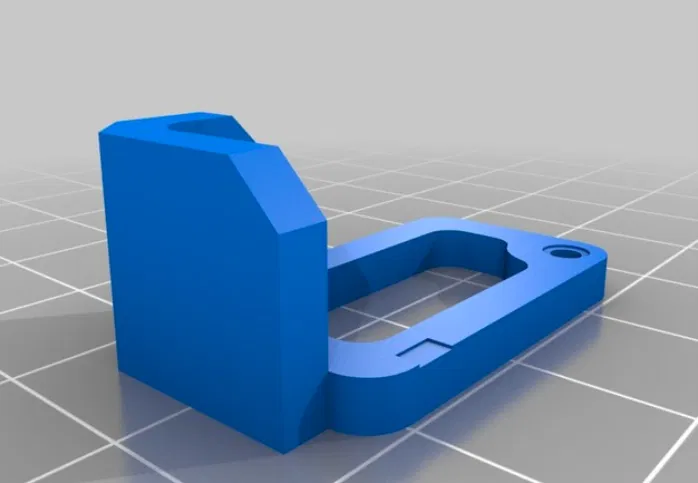

Đây là một cái đế gắn cho microswitch dòng V, được mô tả tại đây. (Có thể bạn quen gọi mấy cái này là microswitch "full size").

Cái đế này được làm ra để gắn keo vào súng đồ chơi nerf, dùng để gắn các công tắc kích hoạt gia tốc. Thông thường thì người ta hay gắn thẳng công tắc vào súng; cái đế này giúp công tắc dễ dàng thay thế và dễ dàng tháo ra lắp vào khi hàn. Chắc chắn là nó còn có nhiều công dụng khác nữa.

Cái này dự định dùng với một cặp vít 4-40. Các lỗ khoan có vẻ hơi nhỏ một chút trong bản in thử của tôi - nhưng dùng mũi khoan 3/32" thì xử lý ngon lành. Tôi vẫn để nguyên kích thước như bản in thử vì dung sai máy in không phải lúc nào cũng tốt, thà có lỗ hơi nhỏ cần dùng mũi khoan chỉnh sửa còn hơn lỗ bị to quá.

"Cái đế microswitch cũ" là phiên bản đã được in thử, bạn có thể có nếu đã tải cái này từ thingiverse hồi còn có chữ "Untested" trong tiêu đề; file .stl và .scad còn lại có một vài chỉnh sửa sau lần in đó.

Toàn bộ cái đế đều có thể tùy chỉnh thông số và bạn sẽ khá dễ dàng chỉnh sửa thêm cho phù hợp với nhu cầu của mình. Đáng chú ý: lỗ ở giữa thực ra là một rãnh khoét sâu xuyên qua cả tấm đế. Nếu bạn đặt indent_depth nhỏ hơn plate_thickness, bạn sẽ có một tấm đế liền dưới công tắc với một rãnh khoét ở trên.
