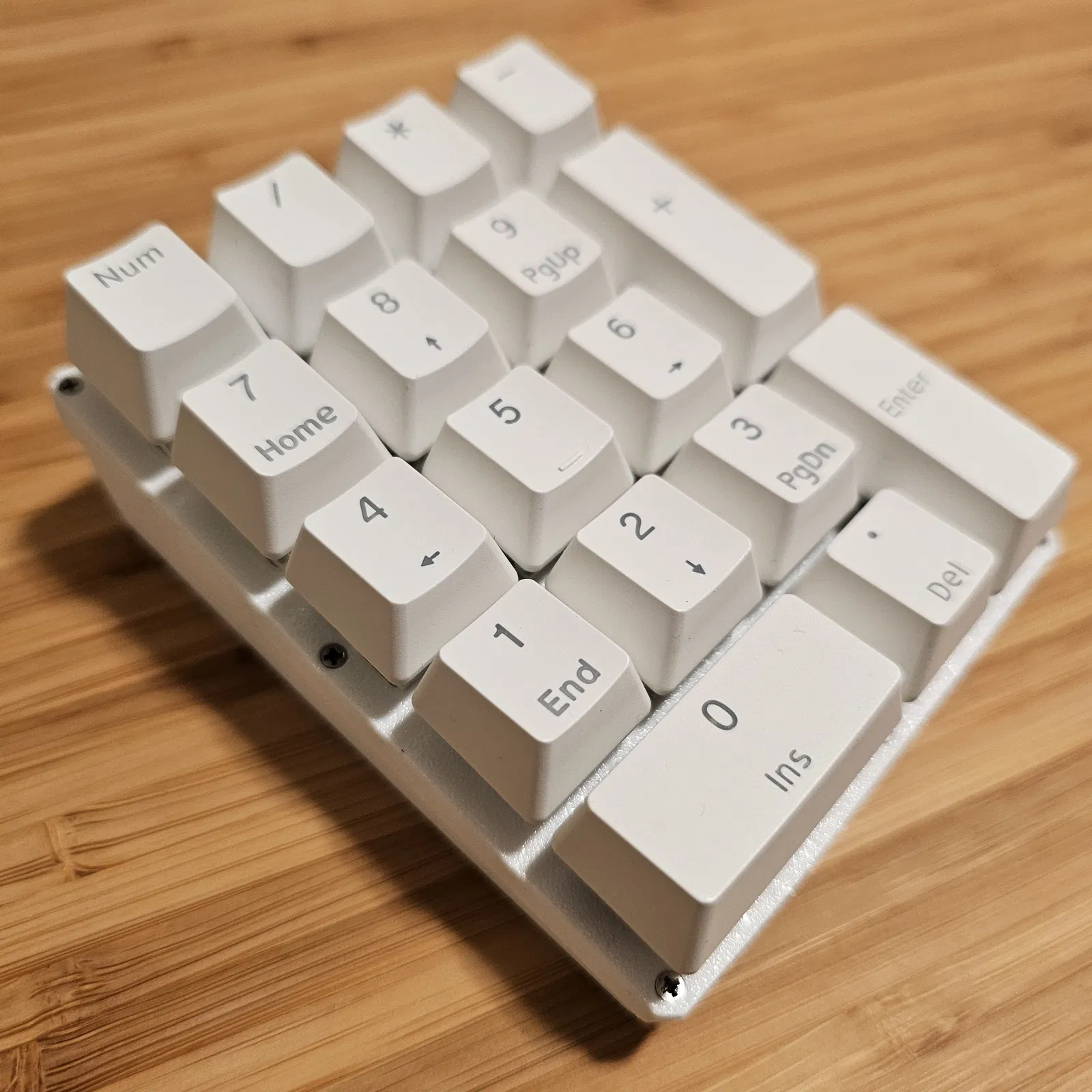

Macropad dây thủ công (Handwired Macropad)
Macropad dây thủ công nhanh chóng được xây dựng cho đồng nghiệp để thử nghiệm switch Kailh Box Jade. Bài viết bao gồm danh sách vật liệu chi tiết, sơ đồ chân và firmware có sẵn trên GitHub.
964
Lượt Xem
25
Lượt Thích
48
Lượt Tải
Cập Nhật Dec 18, 2025
Mô tả
Danh sách vật liệu
- 17 switch kiểu Cherry, gắn trên plate, ví dụ Kailh Box Jades.
- 17 keycap numpad lấy từ bộ el cheapo keycaps set.
- 17 diode 1N4148
- 3 stabilizer el cheapo loại 2u gắn trên plate.
- 10 vít tự khoan đầu bằng M1.6 x 5mm, flat-headed screws.
- 1 Generic Pro micro RP2040 board hoặc bất kỳ bo mạch nào dựa trên RP2040, miễn là bạn dùng cùng các chân hoặc chỉnh sửa file info.json cho khớp với cái bạn dùng. Hàn, dây điện và mỏ hàn.

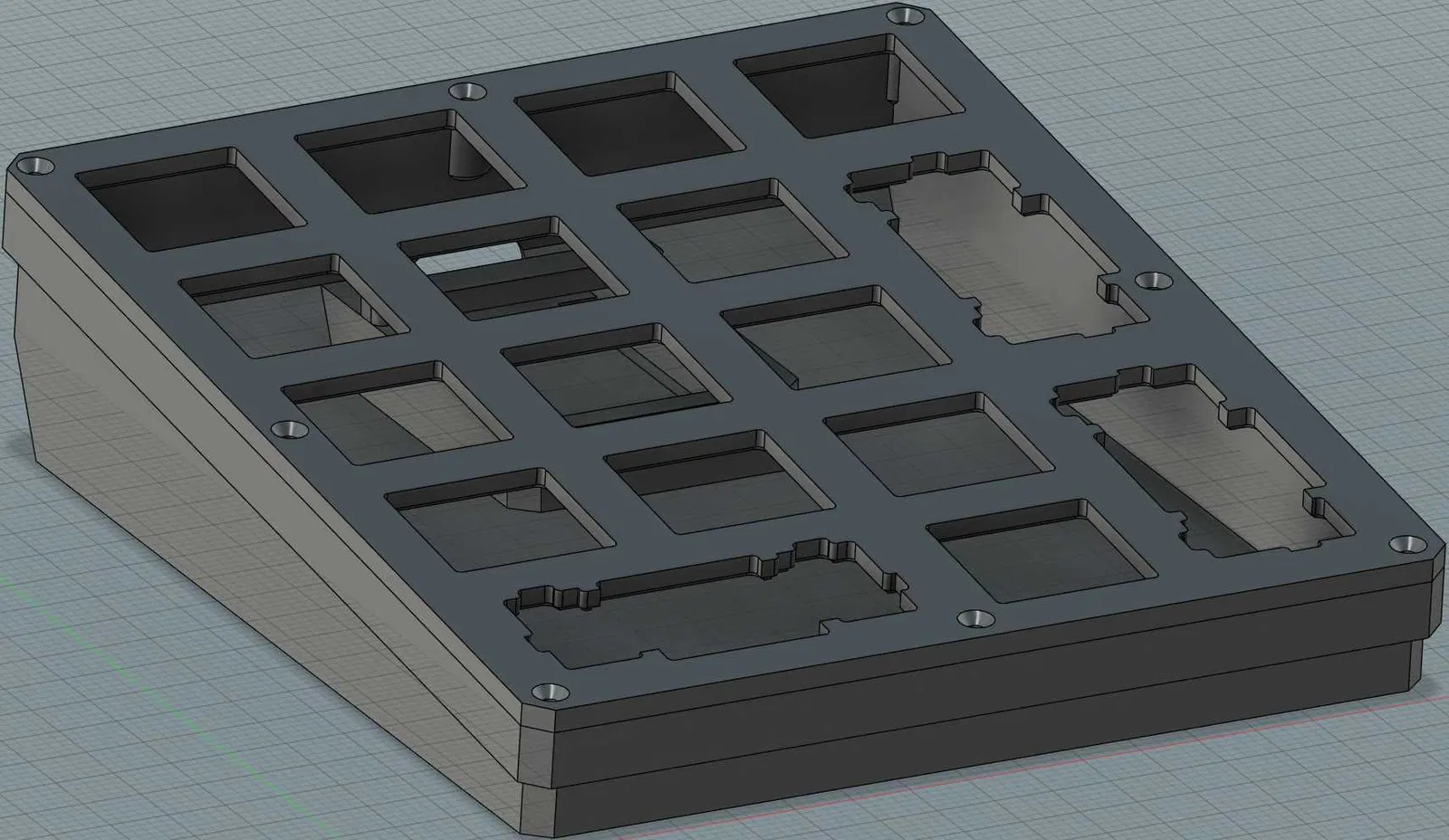

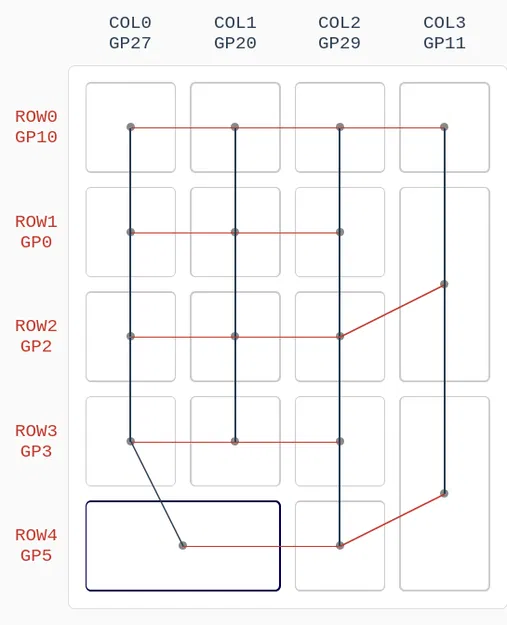

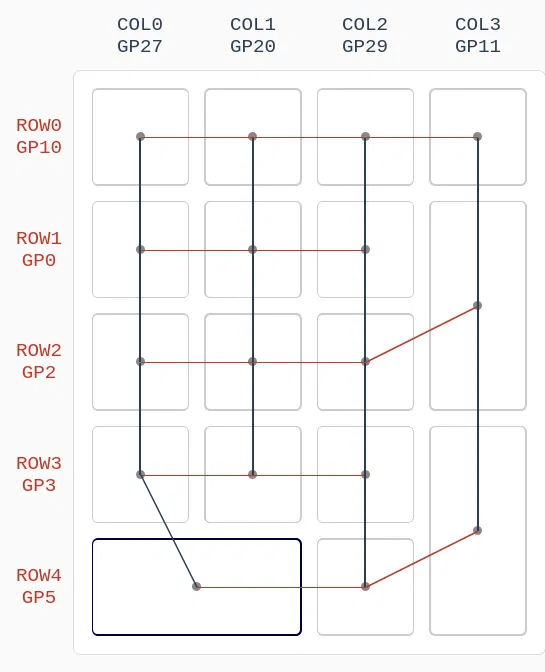

Sơ đồ chân (Pinout)
- col0: GP27
- col1: GP20
- col2: GP29
- col3: GP11
- row0: GP10
- row1: GP0
- row2: GP2, phím
+nối vào cuối hàng này. - row3: GP3
- row4: GP5, phím
INTROnối vào cuối hàng này.
Firmware
Có sẵn trên GitHub của mình.
