Khối Lập Phương Aperture

Bộ mô hình làm "Aperture Science Weighted Storage Cube" thu nhỏ và các biến thể của nó từ game Portal 2.

Kích thước mặc định là tỷ lệ 1:12, giả định chiều cao 1:1 của khối lập phương là 2.25 ft.

Hướng dẫn in ấn

Tên tệp của mỗi bộ phận có một số cho biết số lượng cần thiết để làm một khối lập phương.

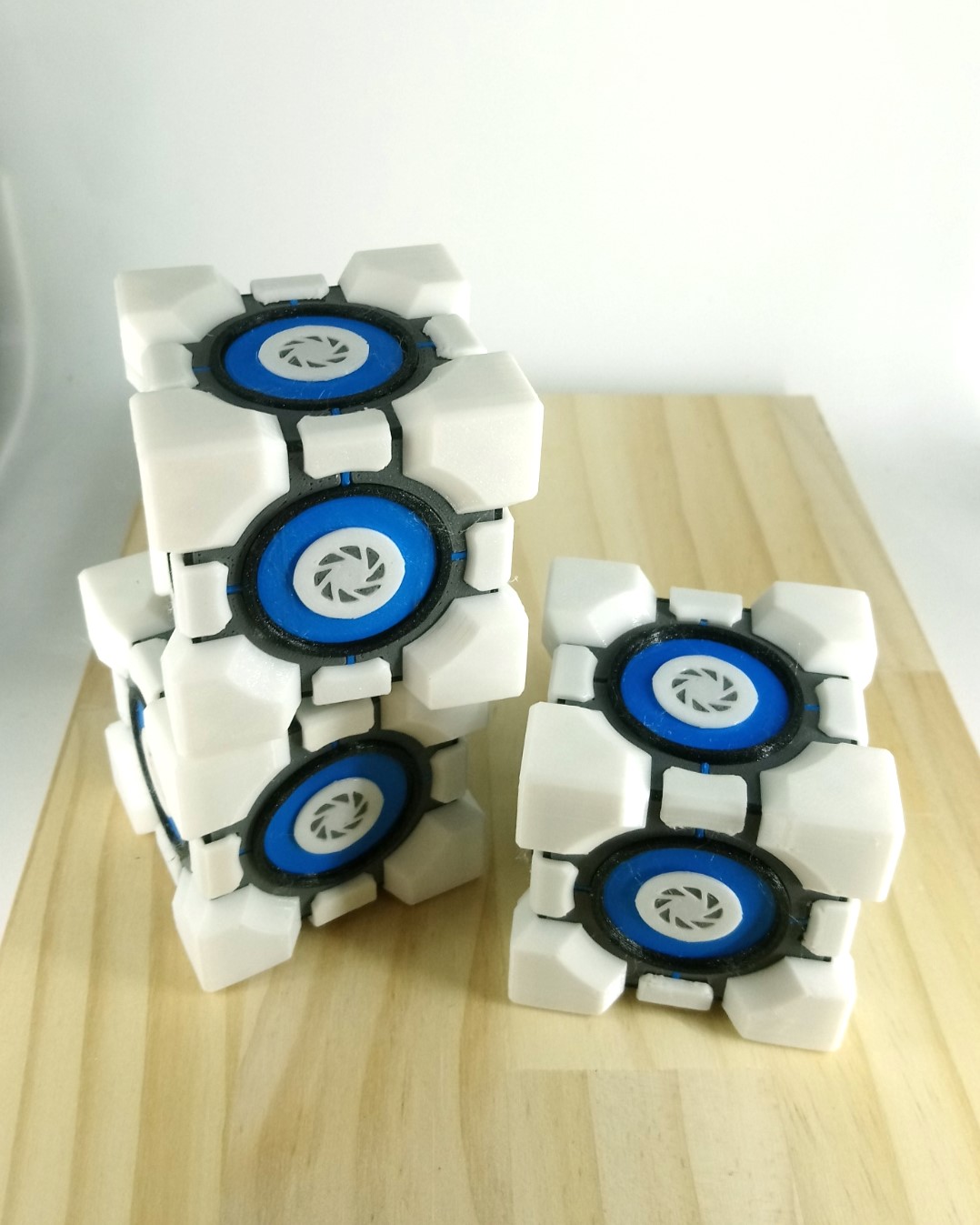

Các bộ phận được hiển thị trong hình ảnh được in với chiều cao lớp 0.2 mm & vòi phun 0.4 mm.

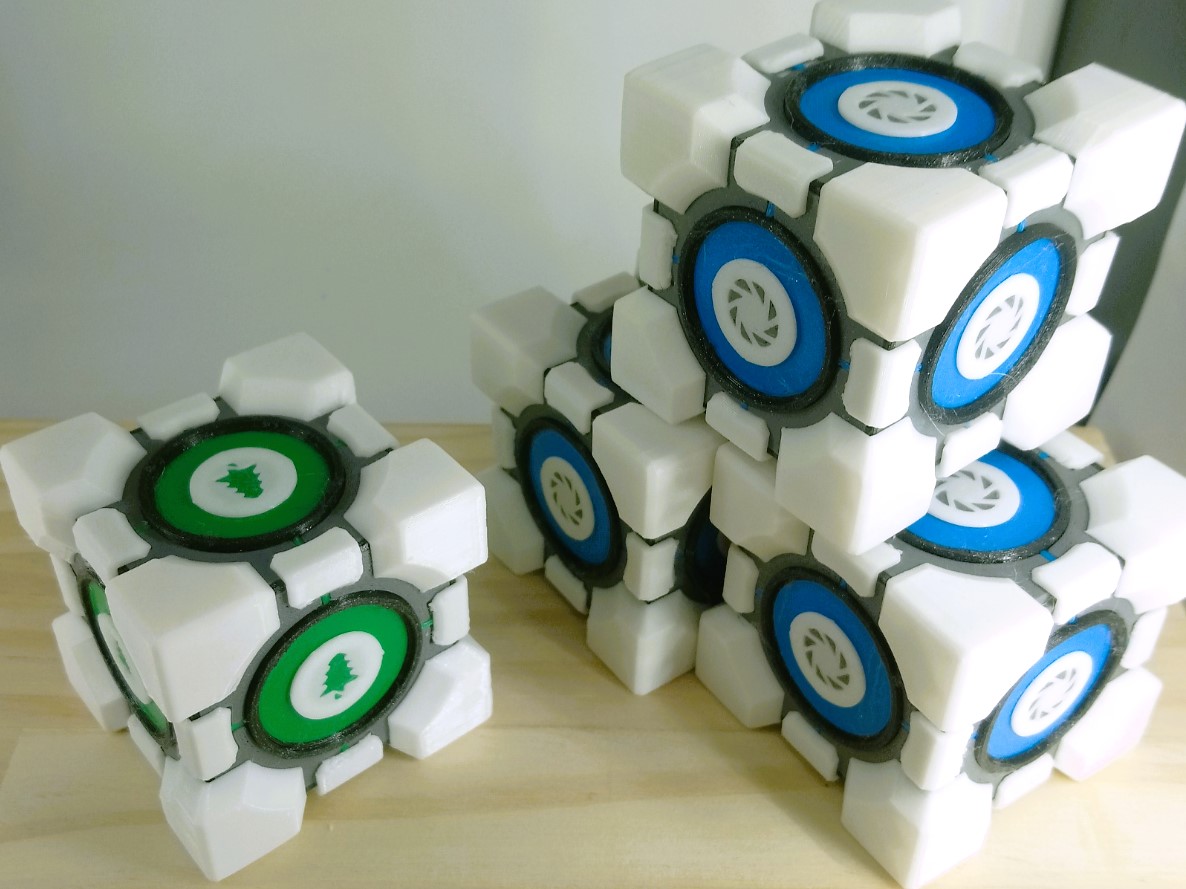

Một số bộ phận thay thế cho các logo khác cũng có sẵn.

Hướng dẫn lắp ráp

1. Ghép 2 bộ phận "Core" lại với nhau để tạo thành một khối lập phương.
2. Gắn tất cả 6 bộ phận "Plate" lên khối lập phương.
3. Đặt 2 bộ phận "Edge" lên khối lập phương, sau đó gắn 1 bộ phận "Corner" để cố định các cạnh. Lặp lại cho 2 bộ phận cạnh khác. Sau đó, gắn các góc còn lại.
4. Gắn một bộ phận "Glow" lên một mặt của khối lập phương, sau đó gắn một bộ phận "Ring" lên cùng mặt đó để cố định bộ phận phát sáng. Lặp lại cho các mặt khác.
5. Gắn các bộ phận "Side".
6. Ghép "Logo" và "Circle" lại với nhau, sau đó gắn chúng lên khối lập phương. Lặp lại cho các mặt khác.

Có thể cần hoặc không cần keo, tùy thuộc vào đặc tính vật liệu, các vấn đề in ấn, v.v.

Các biến dạng như chảy nhựa có thể làm cho việc lắp ráp trở nên khó khăn, mặc dù một số dụng cụ chà nhám hoặc cắt có thể khắc phục điều đó.
