SLAVE – Nâng cấp Chiếu sáng và Thông gió Đơn giản cho BL enclosures

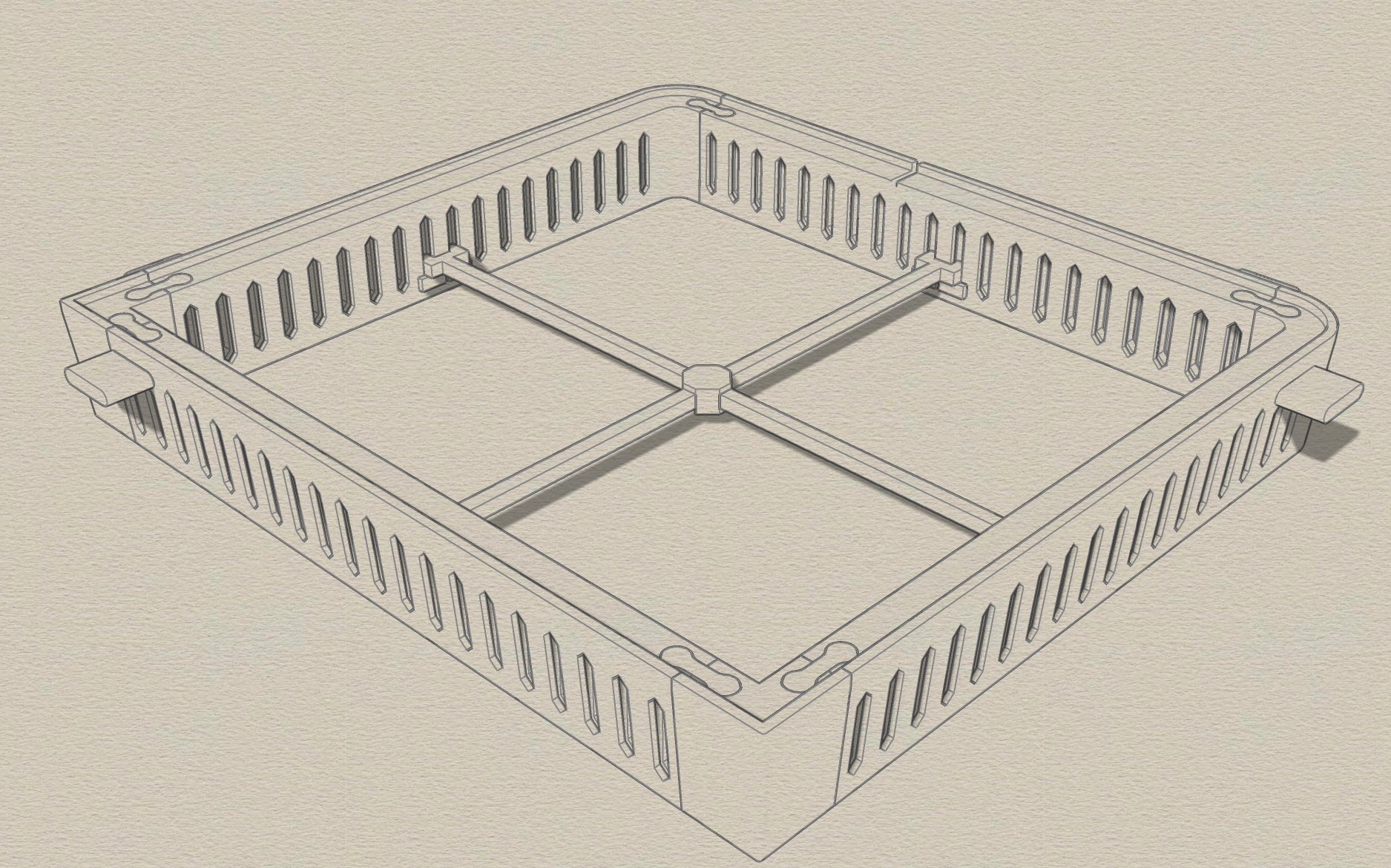

SLAVE (Đơn giản hóa Chiếu sáng và Thông gió) cho BL enclosures

Đây là một bản nâng cấp Đơn giản hóa Chiếu sáng và Thông gió (SLAVE) cho chiếc X1C của mình. Mình đã dùng bản gốc mấy tháng rồi, kết quả rất tốt; đây là phiên bản thứ hai, có thêm một vài cải tiến nhỏ. Ý tưởng lấy cảm hứng rất nhiều từ các thiết bị tương tự khác có sẵn trong cộng đồng (tìm kiếm "raiser"). Mình đoán là nó cũng dùng được với P1P, P1S, v.v., nhưng mình chưa thử trên các máy in đó.

SLAVE sử dụng đèn LED tròn yêu thích của mình (Chi tiết bên dưới) nhưng có nhiều loại đèn tương tự có thể đặt trên đỉnh của giá đỡ. Mình đã thử dùng dải đèn LED thay thế (từ hồi còn dùng enclosure LACK trên MK3S) nhưng chúng có xu hướng rơi vào bên trong enclosure.

Đèn tròn mình dùng hơn một năm nay vẫn còn bán trên Amazon với giá 12 đô la; nó cung cấp phân bố ánh sáng tốt, có thể điều chỉnh độ sáng, cấp nguồn USB 5Volt và có thể chọn nhiệt độ màu. (Tìm kiếm 10" Selfie Ring Light with Tripod Stand & Phone Holder).

Các file STEP được cung cấp để chỉnh sửa và phối lại.

Về SLAVE

• Nó ĐƠN GIẢN. Không profile phức tạp, không lắp đặt điện, không kết nối thêm, không công tắc hay đèn báo;
• Nó KHÔNG CẦN BẤT KỲ SUPPORTS NÀO để in;

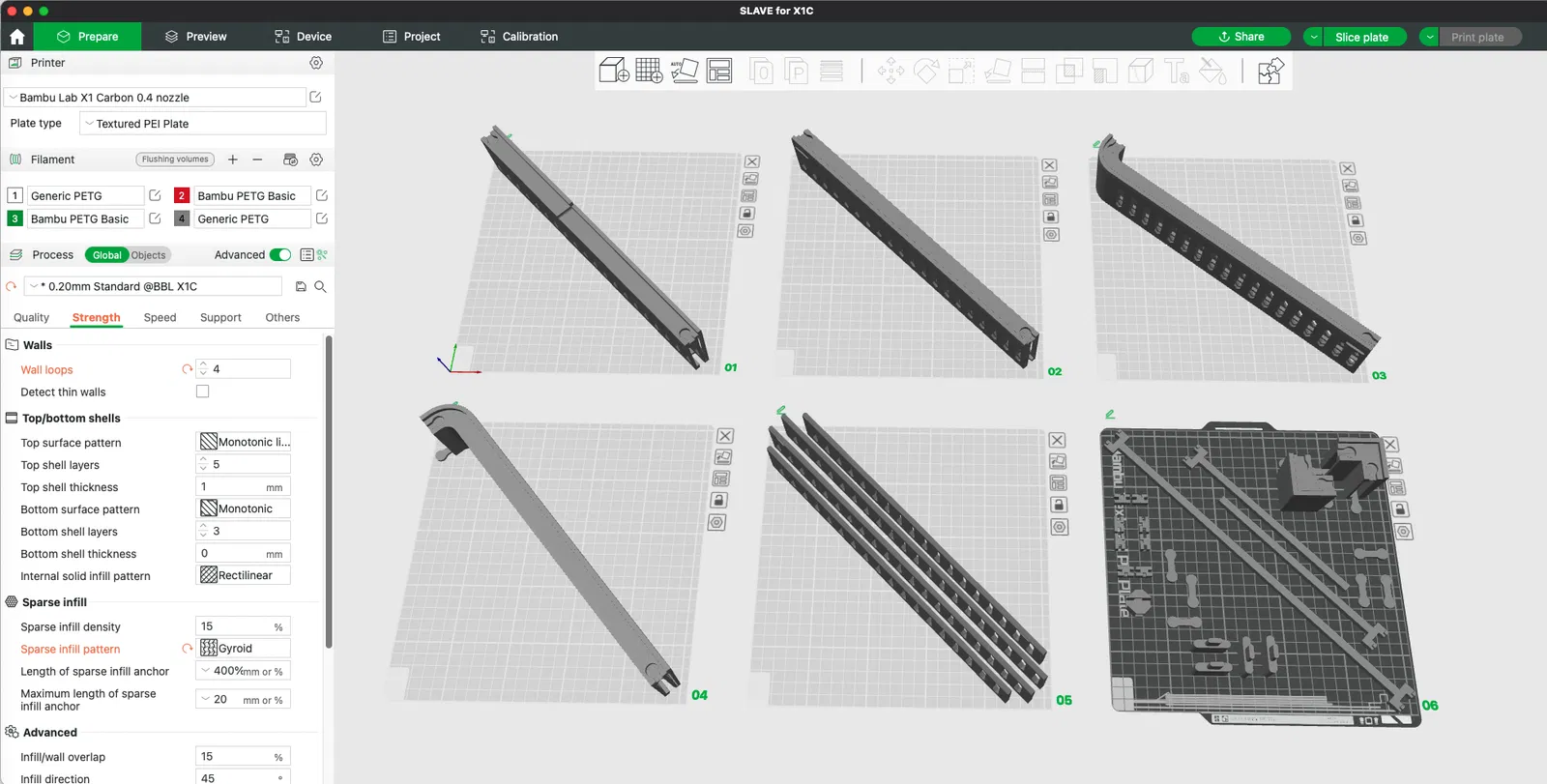

• Thông số in không chỉnh sửa ngoại trừ thêm một hoặc hai lớp tường: Filament thông thường (mình dùng Inland và BL PETG Basic – hết giữa lần in thứ hai này), 15% infill, lớp dày .2mm, giroid hoặc cubic adaptive. Brims tùy bạn và máy in của bạn. Mình dùng brims rất rộng để cẩn thận tránh cong vênh các bộ phận lớn (vâng, ngay cả PETG cũng có thể bị cong vênh trong X1C). Mình cũng dùng 4 lớp tường, phần lớn là do thói quen;

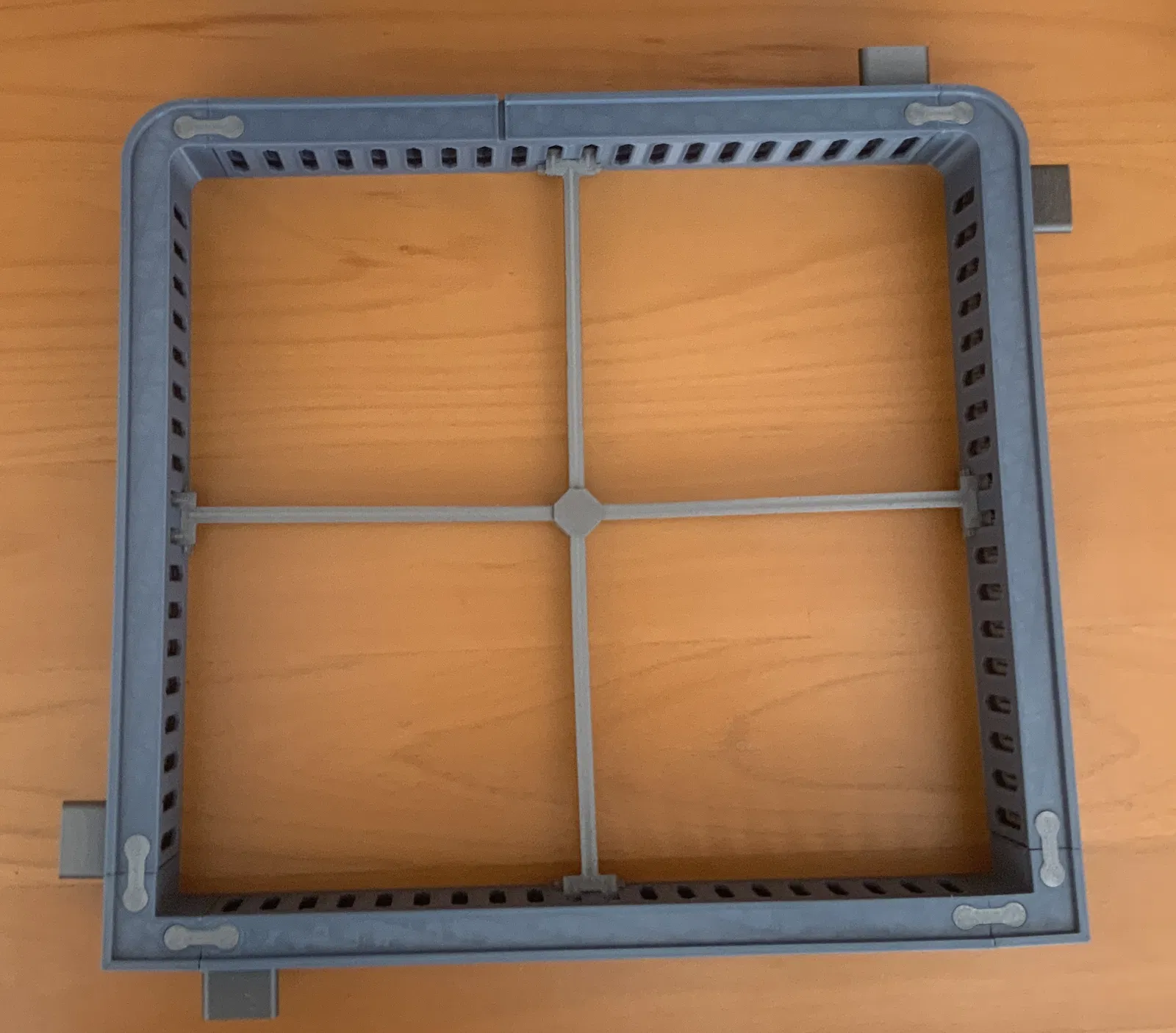

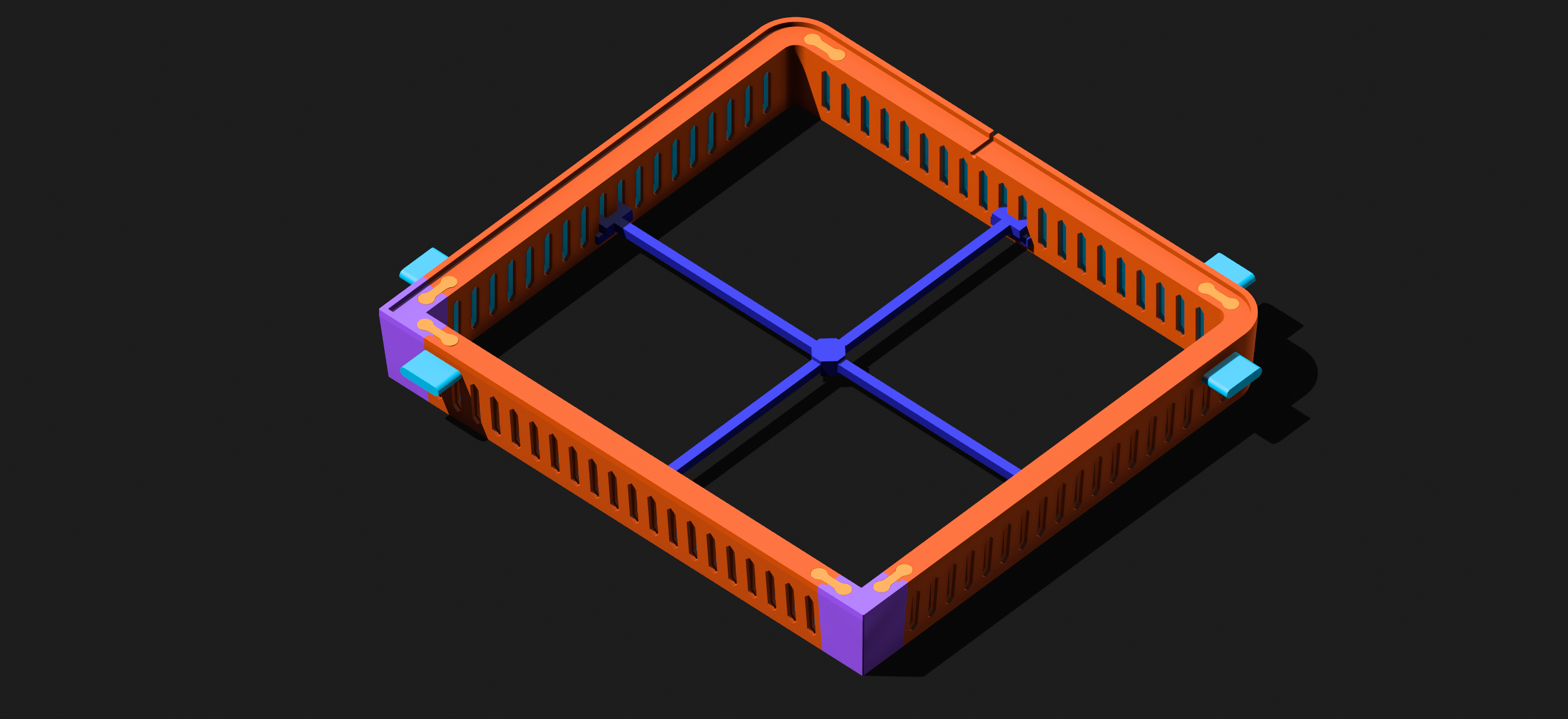

• Nó KHỚP VỚI NHAU mà không cần bất kỳ ốc vít nào, chỉ cần lực ép (mình dùng khoảng hở .2 và .25mm). Mình đã dùng một ít keo siêu dính để cố định các chốt dùng để di chuyển màn hình, nhưng chúng lẽ ra phải khớp vào nhau;
• Nó được in bằng PETG. Mình đã thử dùng ABS và ASA nhưng chúng bị cong vênh (kiểm soát nhiệt độ phòng của X1C là trò đùa, và các bộ phận lớn bằng ABS hoặc ASA tạo ra nhiều ứng suất nhiệt). Ngoài ra, dung sai nhiệt độ 70F của PETG là quá đủ cho nhiệt độ trong phòng máy X1C của mình;
• Nó in ở tốc độ 100% trên các tấm, ngay cả khi có nhiều chi tiết, cũng mất chưa đầy 5 giờ để in mỗi tấm (4 giờ nếu dùng đầu phun .6). Bạn vẫn sẽ mất vài ngày để in hết tất cả các bộ phận: cái thứ chết tiệt này lớn vì X1C lớn;
• Giá đỡ đèn trông hơi xấu, nhưng nó hoạt động tốt và không yêu cầu chỉnh sửa gì với đèn;

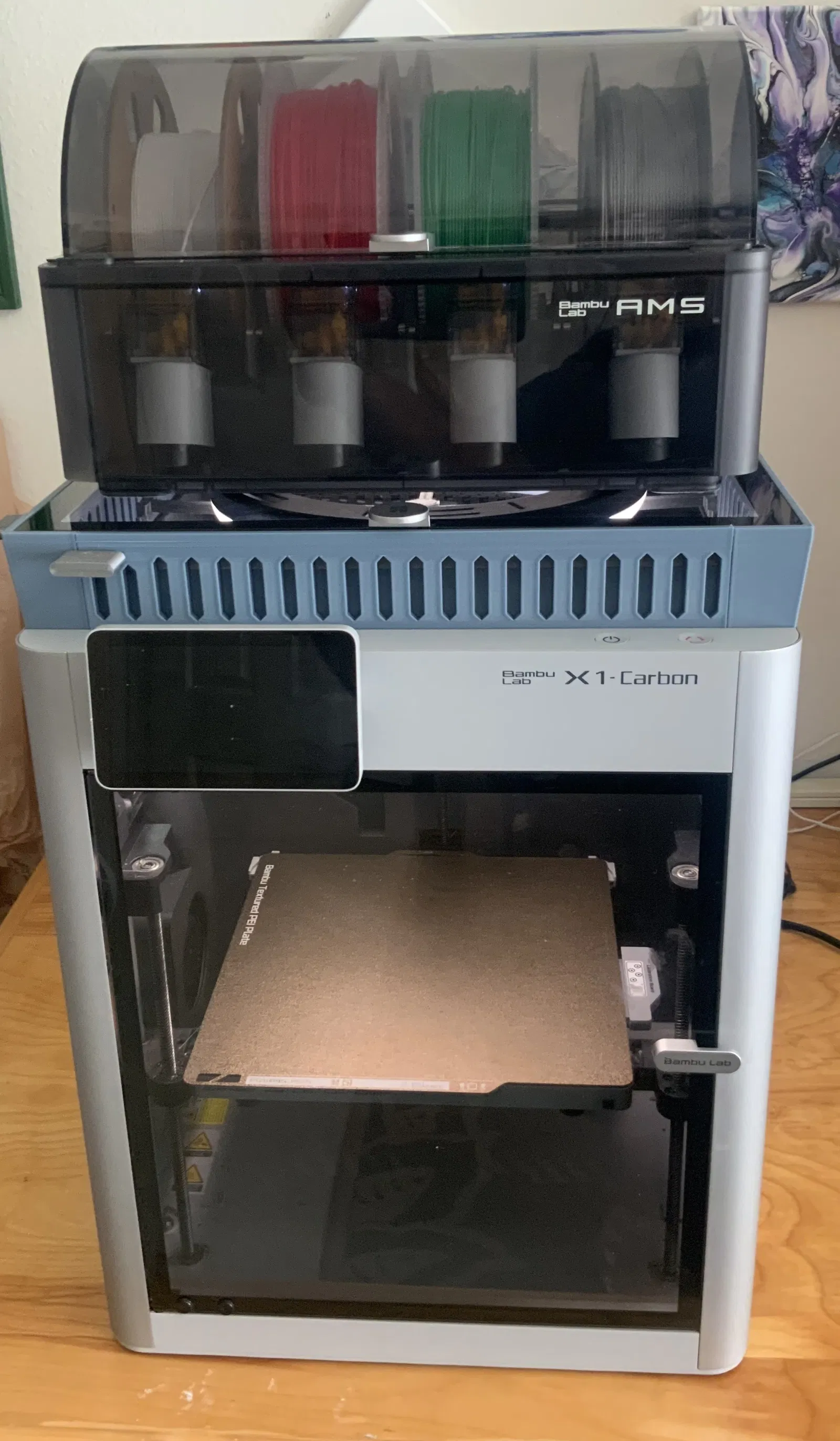

• Thiết kế mỏng. Nó chỉ thêm chưa đến 50mm (2 inch) giữa AMS tiêu chuẩn và X1C tiêu chuẩn. Tại sao lại mỏng? Vì bất cứ thứ gì làm tăng trọng tâm của tháp máy in + AMS có lẽ là một ý tưởng tồi, xét đến độ rung mà chúng tạo ra một cách tự nhiên. Mình chỉ dùng đủ không gian để đặt đèn bên trong, và một chút khoảng trống cho ống PFTE để nó không bao giờ có lý do để tương tác với đèn.

Chia sẻ

File STEP được đính kèm: phối lại, sử dụng thương mại được phép. Về bản quyền (nhưng chủ yếu là lịch sự) yêu cầu ghi công nguồn thiết kế. Và đừng quên chia sẻ những cải tiến của bạn với người khác.
