Giá đỡ thẻ SD All-Metal Mega Anycubic (Cablecc EP-076 cho RPi)

Tui đã độ chiếc Anycubic Mega Pro của mình để chạy Raspberry Pi 4 với Octoprint. Tui muốn truy cập thẻ nhớ SD của Raspberry Pi mà không cần tháo dỡ máy in.

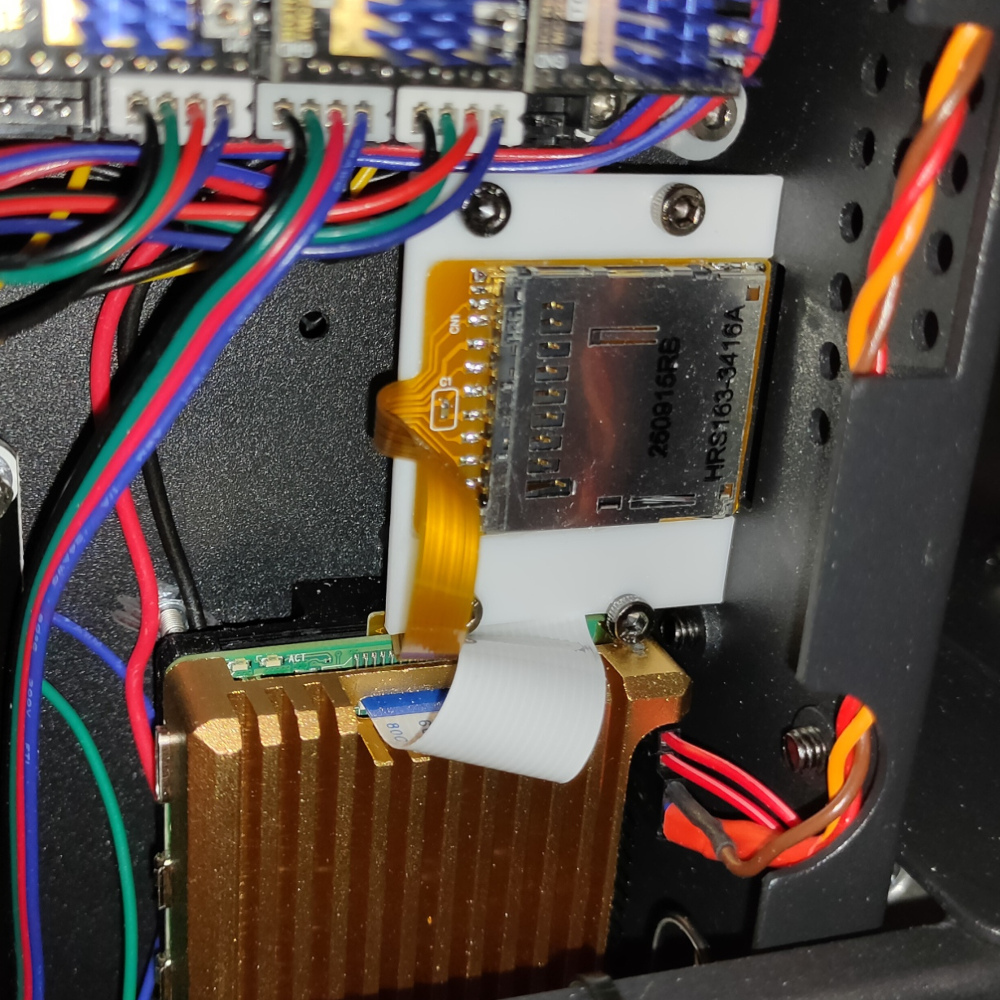

Ngoài ra, Pi được gắn gọn gàng trong khu vực của khe cắm thẻ SD gốc. Vì vậy, tui đã thiết kế một bộ phận cho phép sử dụng khe cắm thẻ SD gốc cho bộ chuyển đổi thẻ µSD sang SD có cáp dẹt.

Bộ chuyển đổi được sử dụng là Cablecc EP-076

Bo mạch chỉ được dán vào bộ phận in 3D. Đảm bảo keo thừa không làm cản trở cơ chế của thẻ SD. Tui đã dùng siêu keo để dán hai bộ phận lại với nhau.

Bộ phận này dài hơn bo mạch gốc một chút để hỗ trợ cơ học cho bo mạch và giảm ứng suất lên keo.
