Mở Nắp Chai Một Tay Hình Lục Giác (Cập Nhật!)

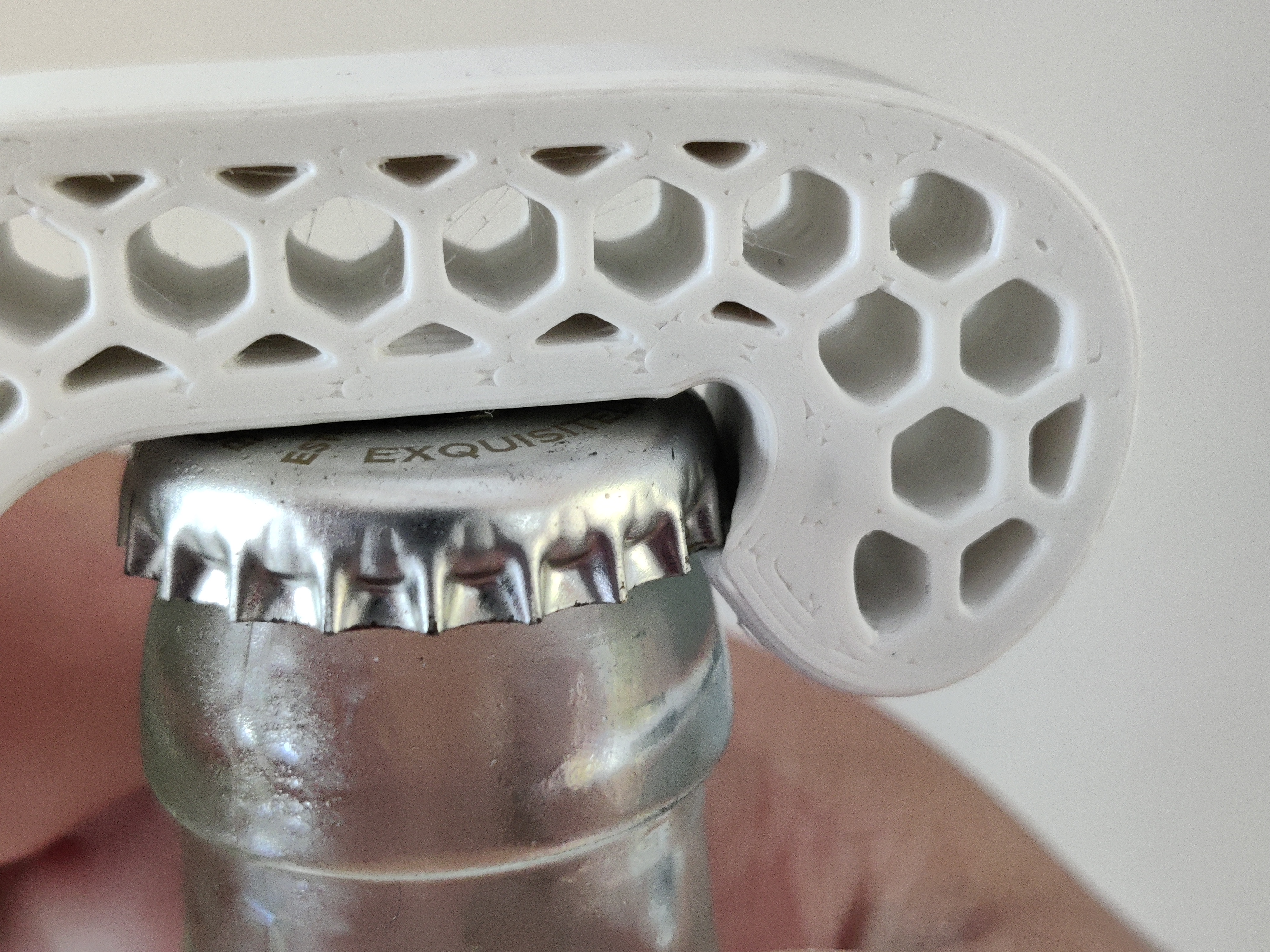

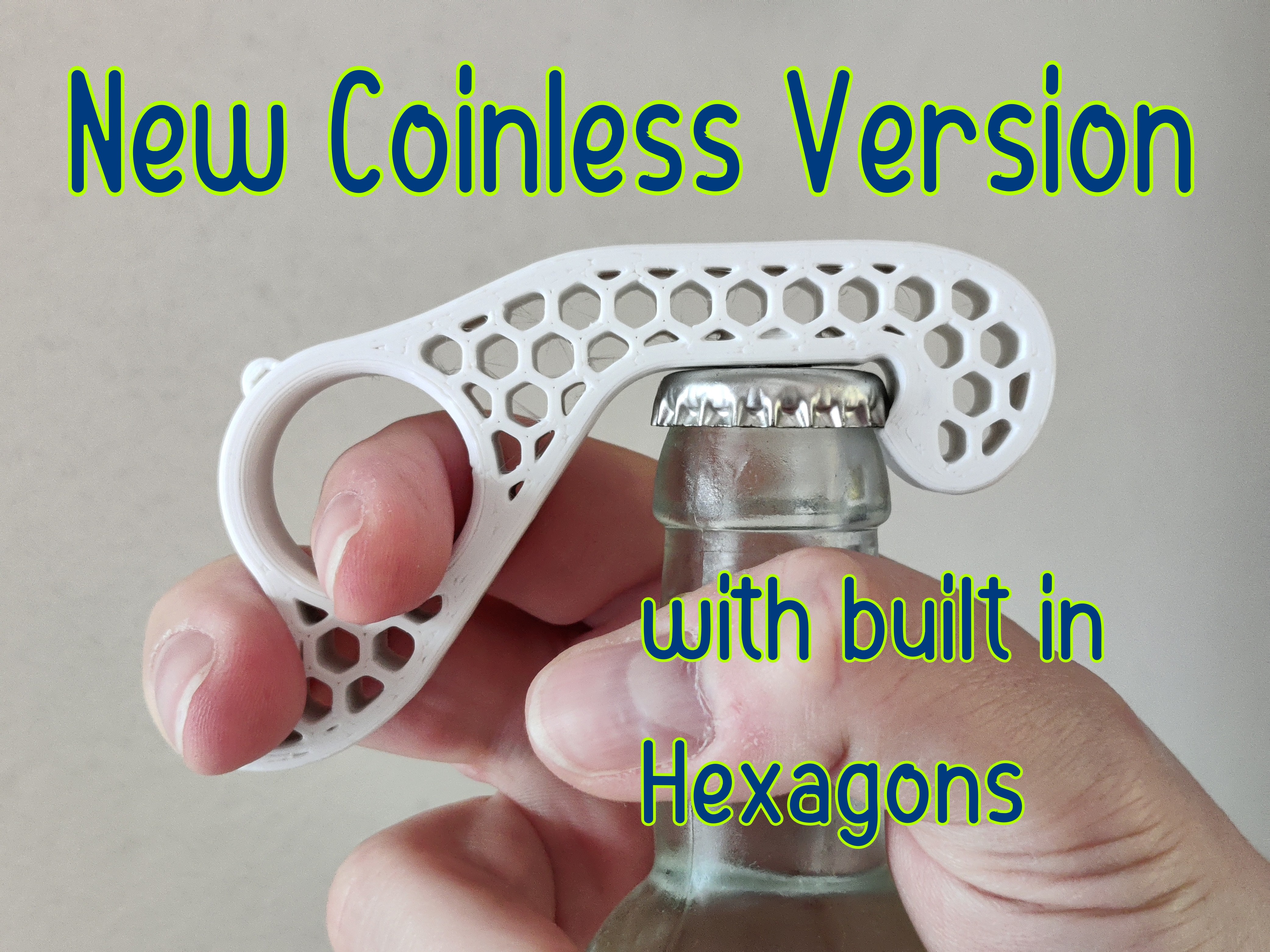

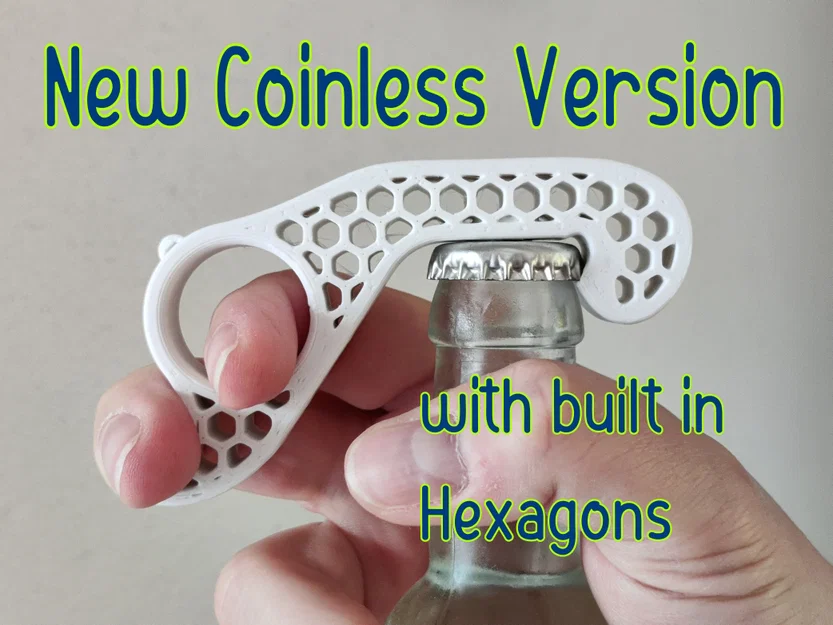

Lại là một cái mở nắp chai bằng một tay nữa hả? Đúng vậy, nhưng khoan đã, nó còn hơn thế nữa! ### Cập nhật tháng 6 năm 2023 Tôi nhận được nhiều phản hồi từ mọi người rằng bản in của họ bị gãy. Cũng không phải slicer nào cũng có kiểu lấp đầy hình lục giác. Điều này làm tôi bận tâm và tôi đã tìm cách khắc phục. Sau khi nguyên mẫu được thử nghiệm kỹ lưỡng của tôi bị hỏng (tôi để nó dưới nắng gắt, nó bị mềm ra và gãy khi tôi cố gắng sử dụng nó trong tình trạng đó) tôi biết đã đến lúc thức trắng đêm. ##### Vậy, đây là kết quả: Không còn đồng xu nữa! Những đồng xu, dù lớn đến đâu, tạo ra một đòn bẩy lớn cho lực tác động lên nắp. Thay vào đó, tôi đã tạo ra một giao diện cơ khí với nắp và chai để giữ chặt nắp trên một diện tích lớn. Thời gian sẽ cho biết liệu điều này có giữ được độ bền trước sự bào mòn của kim loại hay không. Lục giác tích hợp! Xin lỗi tất cả người dùng Cura (và các slicer khác không có kiểu lấp đầy này) vì đã để bạn phải chờ đợi. Việc đưa các hình lục giác vào đó không hề dễ dàng. Không có chức năng “chèn mẫu” nào trong bất kỳ chương trình CAD nào tôi sử dụng. Tôi đã đọc các bình luận và bao gồm các phiên bản thay thế cho kích thước nam châm khác nhau mà mọi người cho biết họ đã sử dụng. * 10x2mm

• 8x3mm
• 8x2mm
• 6x2.5mm #### In ấn Không có gì đặc biệt. Có lẽ nên dùng nhiều lớp vỏ hơn. 4-6 tùy thuộc vào đầu phun, chiều cao lớp và máy in của bạn. Để chắc chắn, không nên có bất kỳ lớp lấp đầy nào trong phần thân. Nó có thể hoạt động với cài đặt tiêu chuẩn. Tôi sẽ thử điều này. Nếu bạn muốn thêm văn bản tùy chỉnh, chỉ cần sử dụng tệp 3mf cho Prusa Slicer và chỉnh sửa văn bản theo nhu cầu của bạn. #### Lắp ráp Chỉ cần đặt nam châm vừa vặn vào, có thể thêm một ít keo CA nếu khớp lỏng. Ghi chú về liên kết liên kết: Nếu bạn mua bất cứ thứ gì bằng cách sử dụng các liên kết trong văn bản này, người bán có thể trả cho tôi tiền, điều này không tốn kém gì cho bạn. ### Văn bản gốc Tôi đã để văn bản gốc bên dưới và các mô hình để bạn nghịch thử. > #### Lịch sử

  Thiết kế gốc trên thingiverse là một trong những mô hình đầu tiên tôi in với chiếc MINI của mình. Và nó đã hỏng sau khi tôi mở một vài chai. Vì vậy, tôi quyết định cải tiến thiết kế, làm cho nó cứng cáp hơn ở những điểm quan trọng. Nó đã hoạt động kể từ đó. Tôi cũng làm lỗ cho nam châm lớn hơn để những cái tôi có sẵn vừa.

  Thiết kế mới

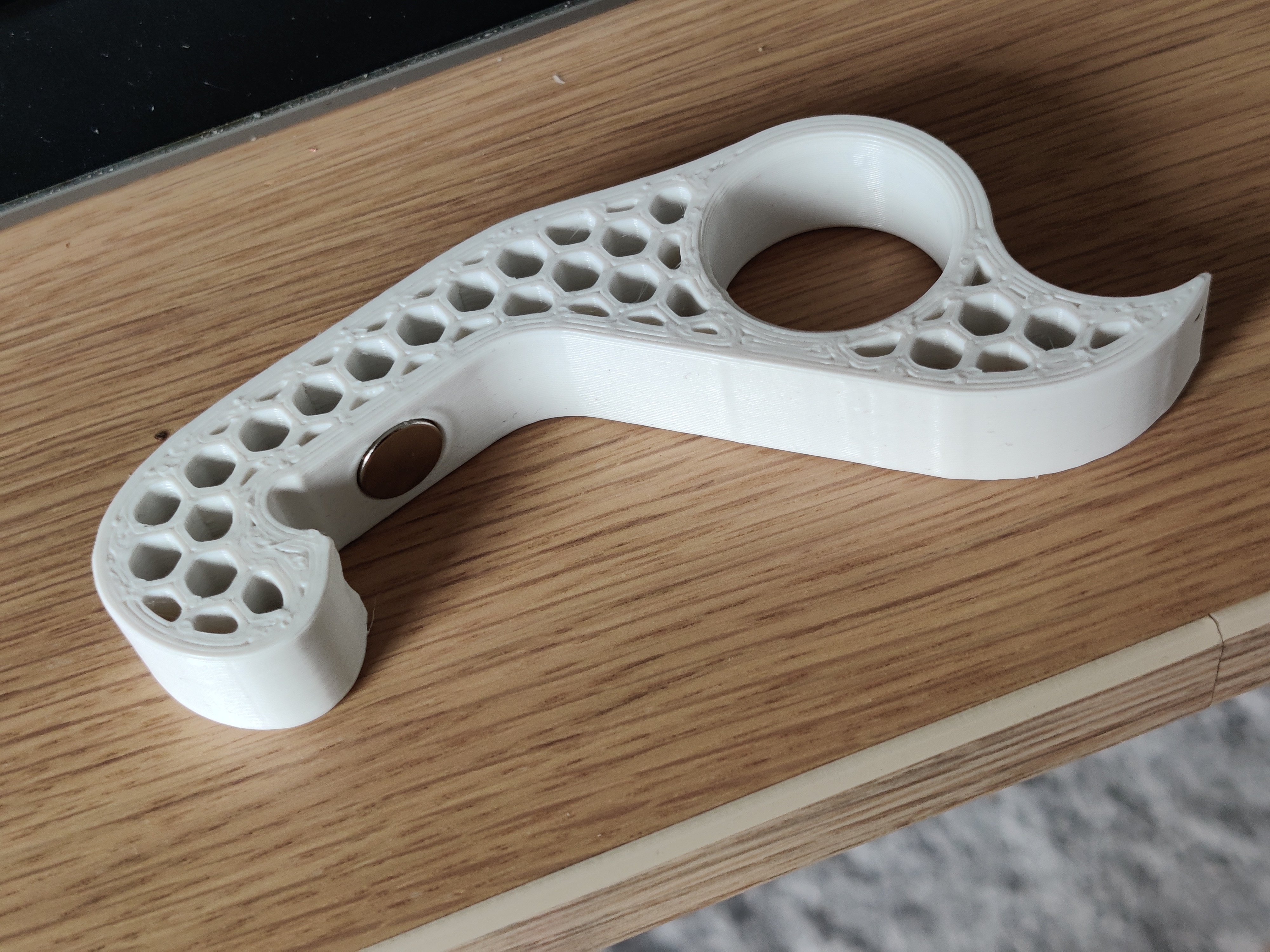

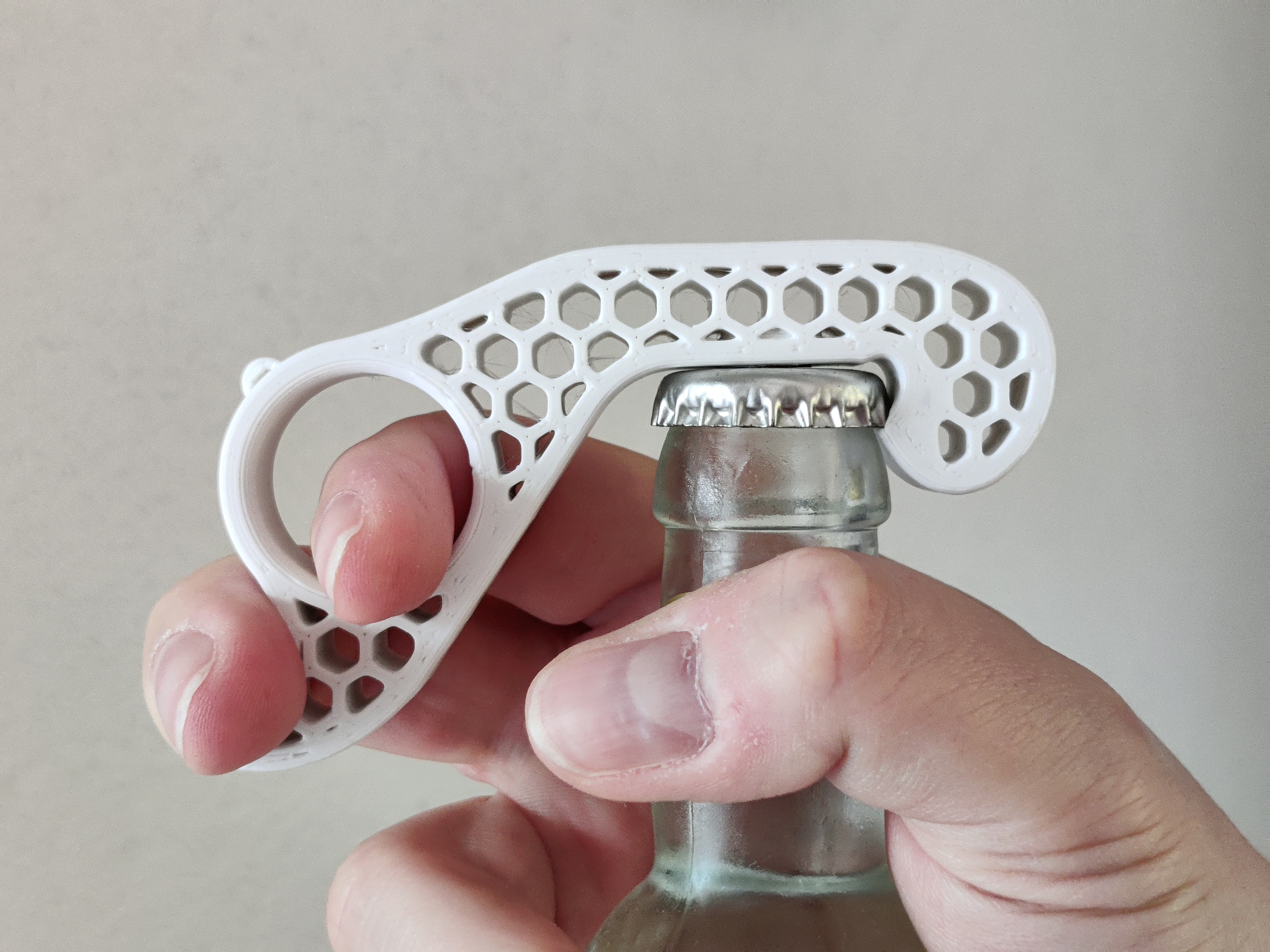

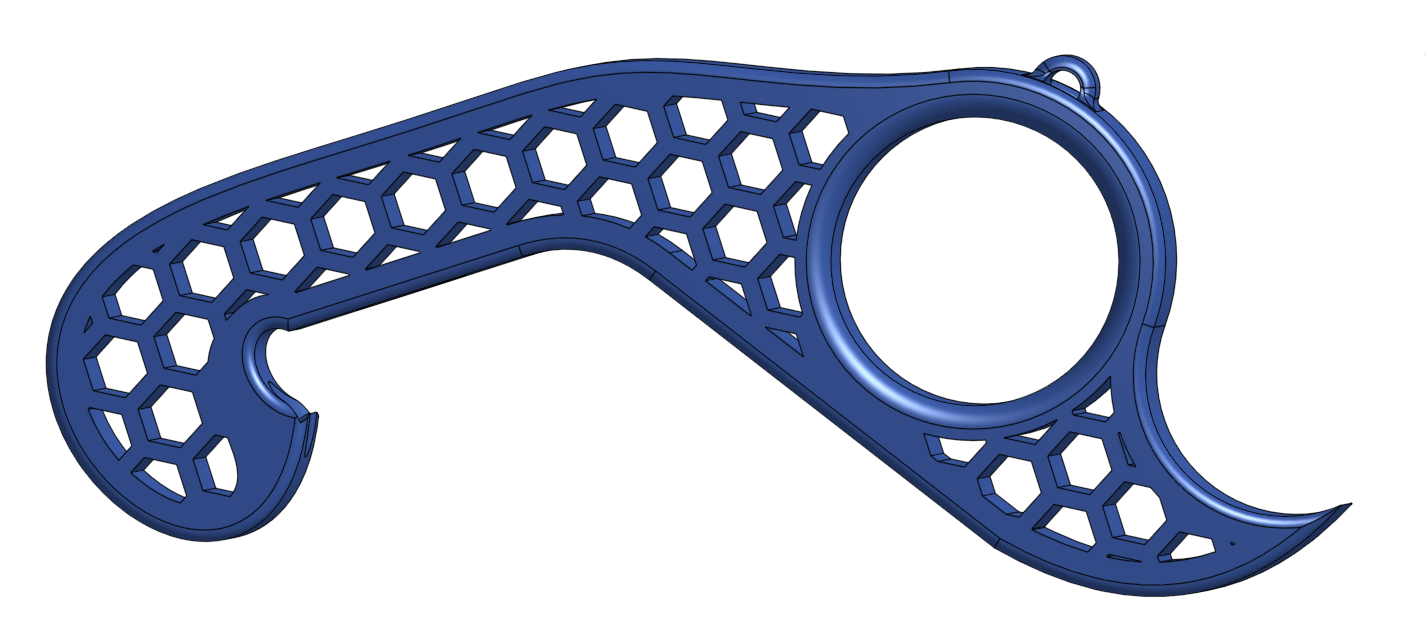

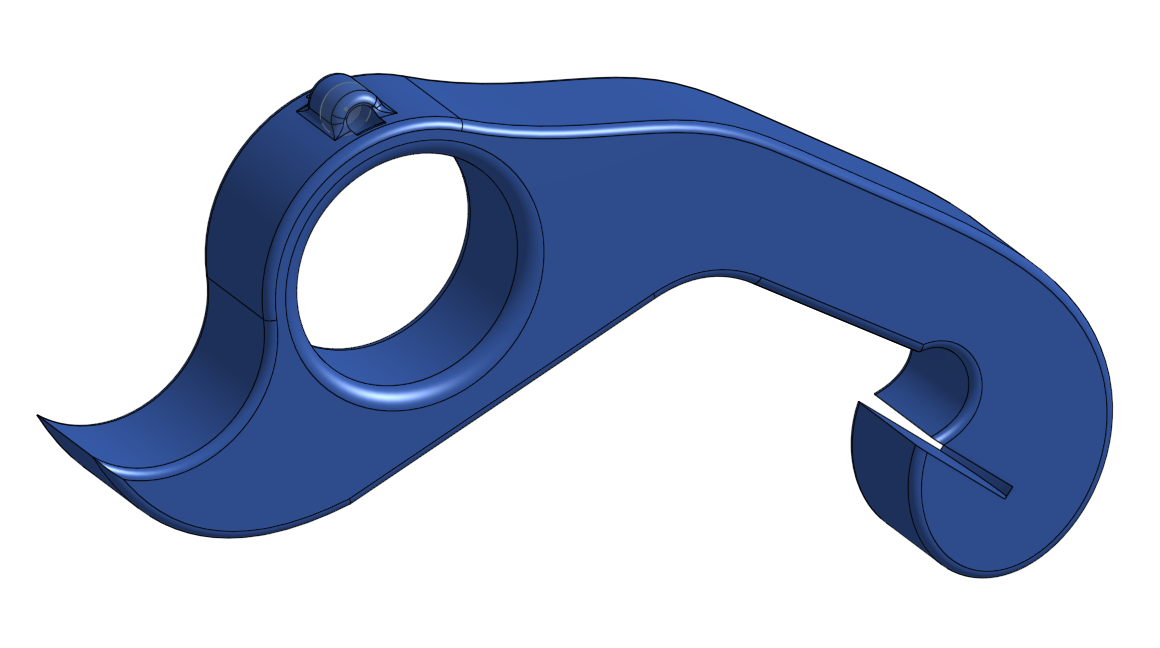

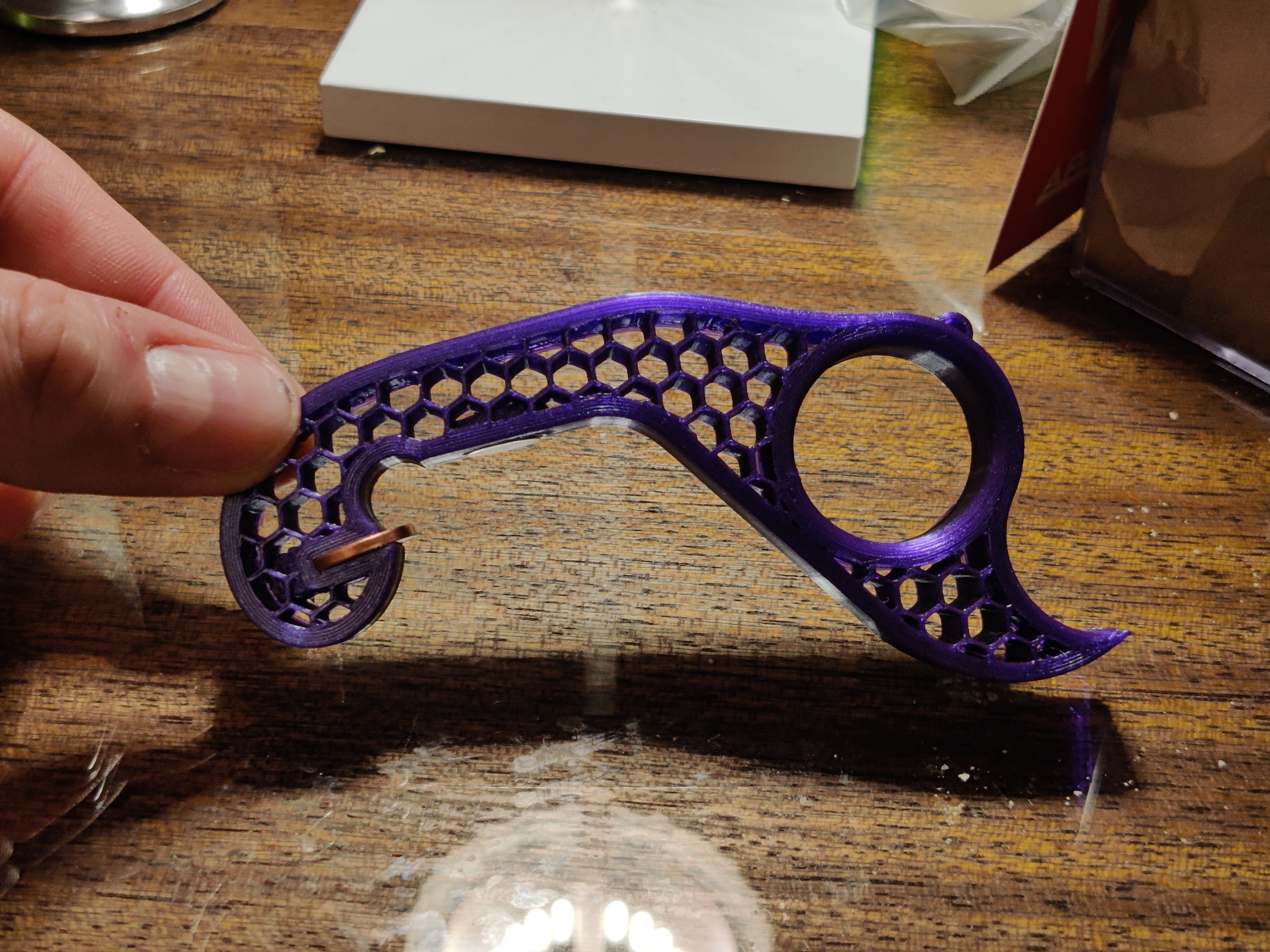

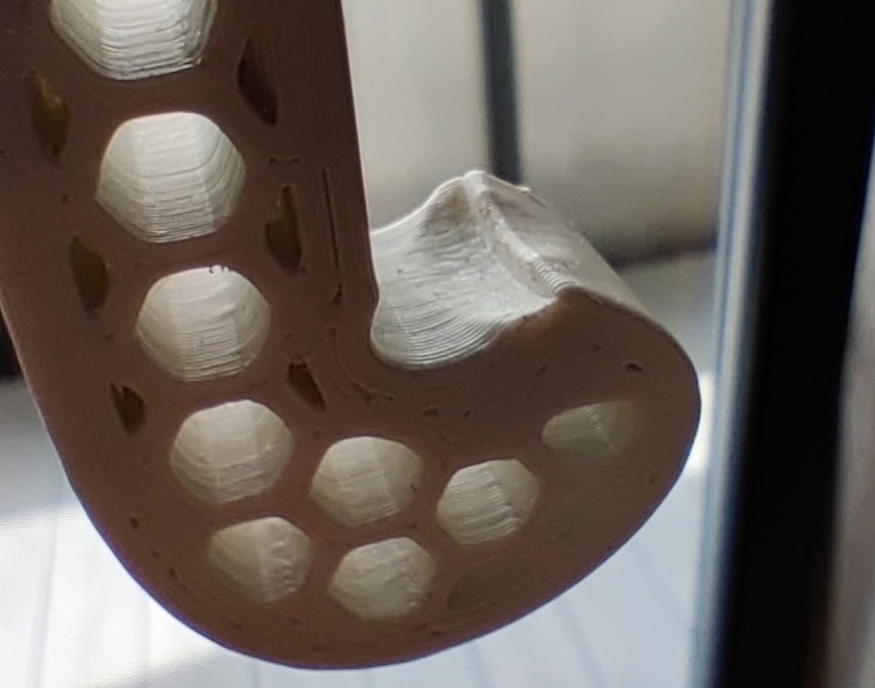

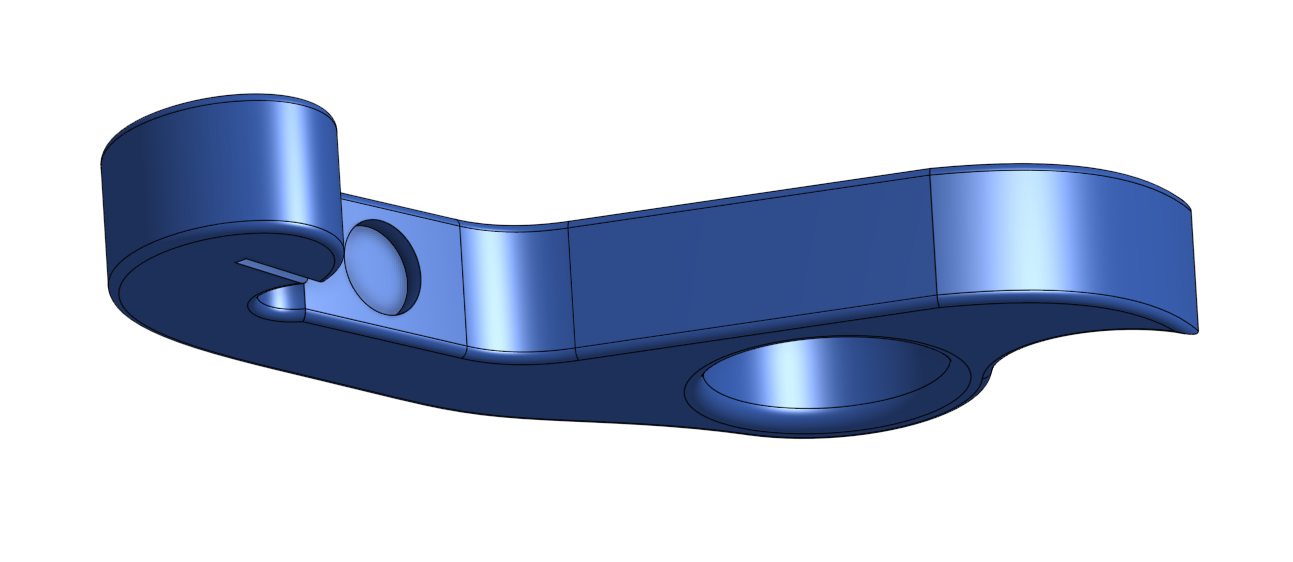

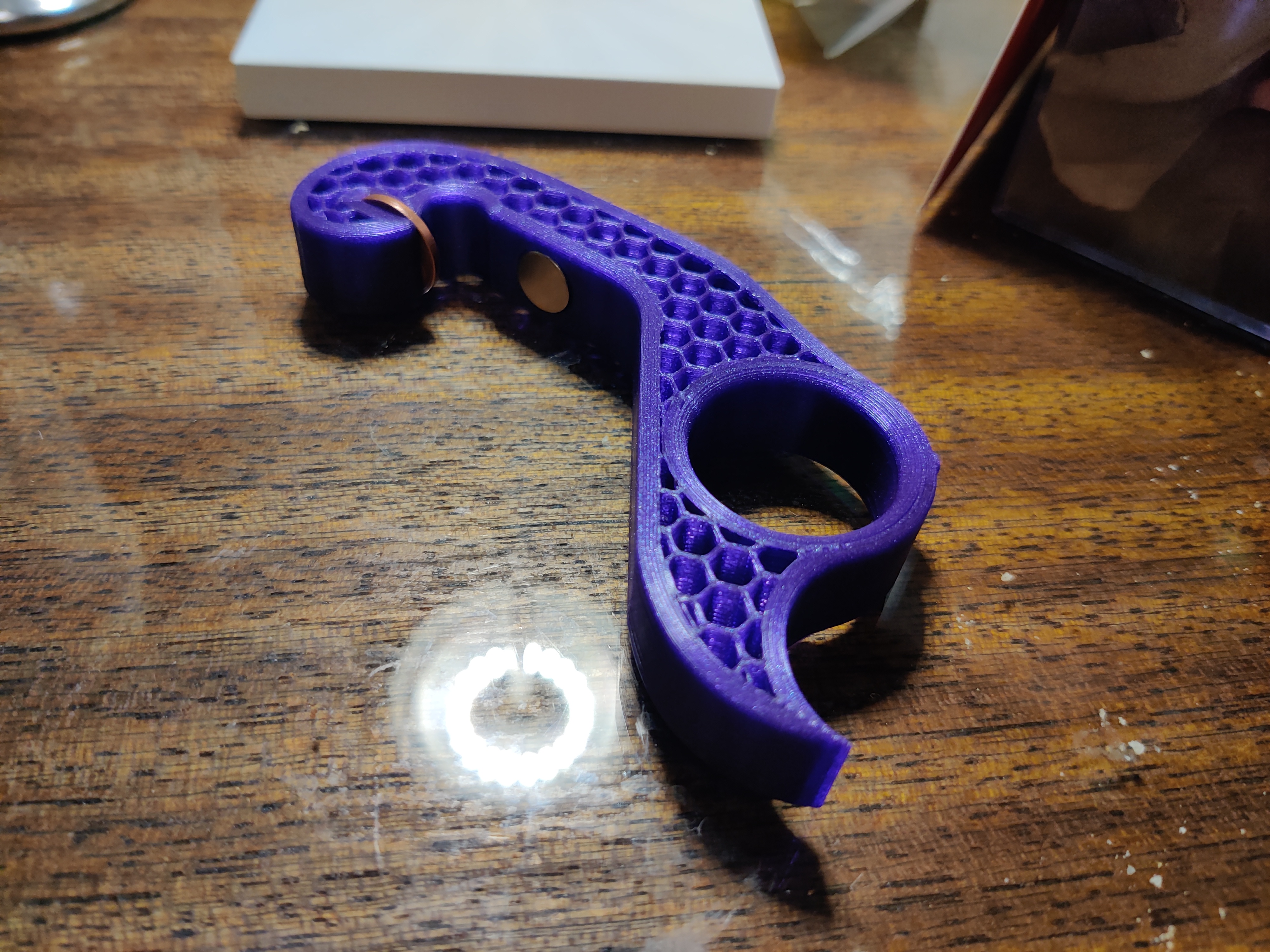

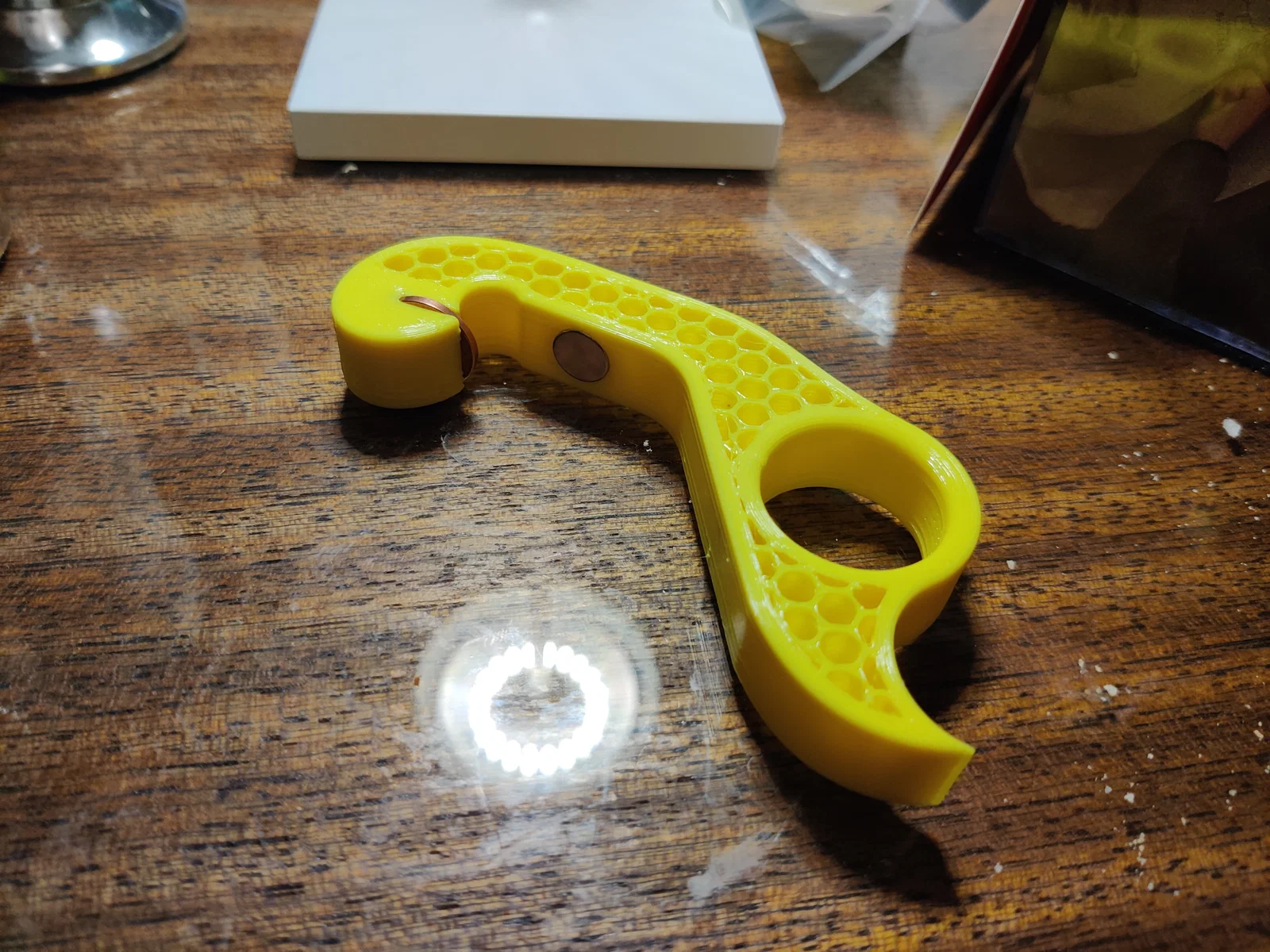

  Rồi đến cuộc thi này. Và chưa đầy 24 giờ trước khi kết thúc, tôi đã có ý tưởng làm cho thiết kế không chỉ hoạt động tốt hơn mà còn ngầu hơn. Mục tiêu của tôi là làm cho nó ngầu hơn ít nhất 20%. Giải pháp của tôi: hình lục giác! Mọi người đều thích hình lục giác, phải không? Vì vậy, đây là những gì tôi đã làm: Tôi đã tạo một mô hình CAD từ đầu để khớp với các kích thước ở các điểm quan trọng và sử dụng các đường cong bezier để tạo ra một thiết kế có thể phân bổ ứng suất tốt để nó không bị gãy sau vài lần mở chai ngay cả khi kỹ năng vận động tinh bị mất sau một vài cốc bia. Tôi để phần hình lục giác cho Prusa Slicer vì điều này tạo ra chính xác những gì tôi mong đợi. Tất cả các mặt trong của vỏ đều hiển thị, cho thấy phần phình ra do phần cắt cho nam châm và các chi tiết khác.

  Chuẩn bị

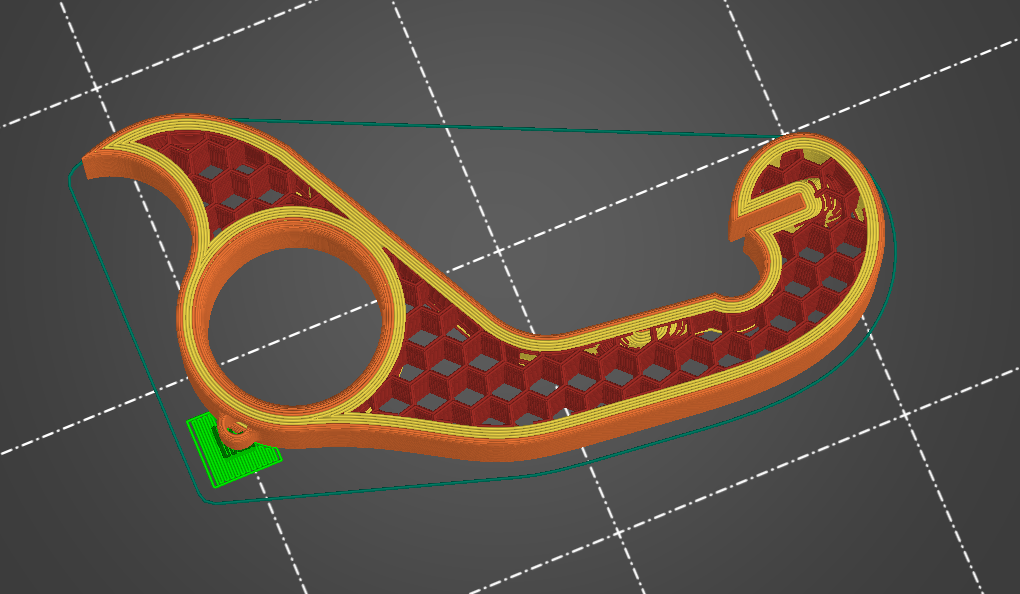

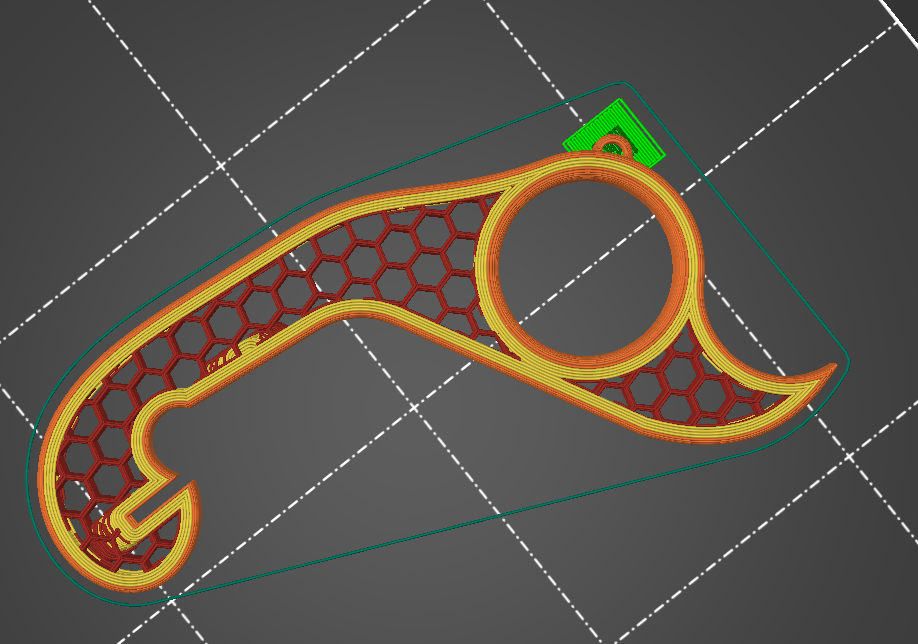

  Vì vậy, nếu bạn không sử dụng các tệp 3mf được cung cấp cho Prusa Slicer, hãy sử dụng các cài đặt này trong Slicer bạn chọn:

  • 0 lớp trên và dưới
  • Lấp đầy hình lục giác / hình tổ ong với khoảng 15%
  • 5 lớp vỏ (chúng chịu toàn bộ tải trọng)

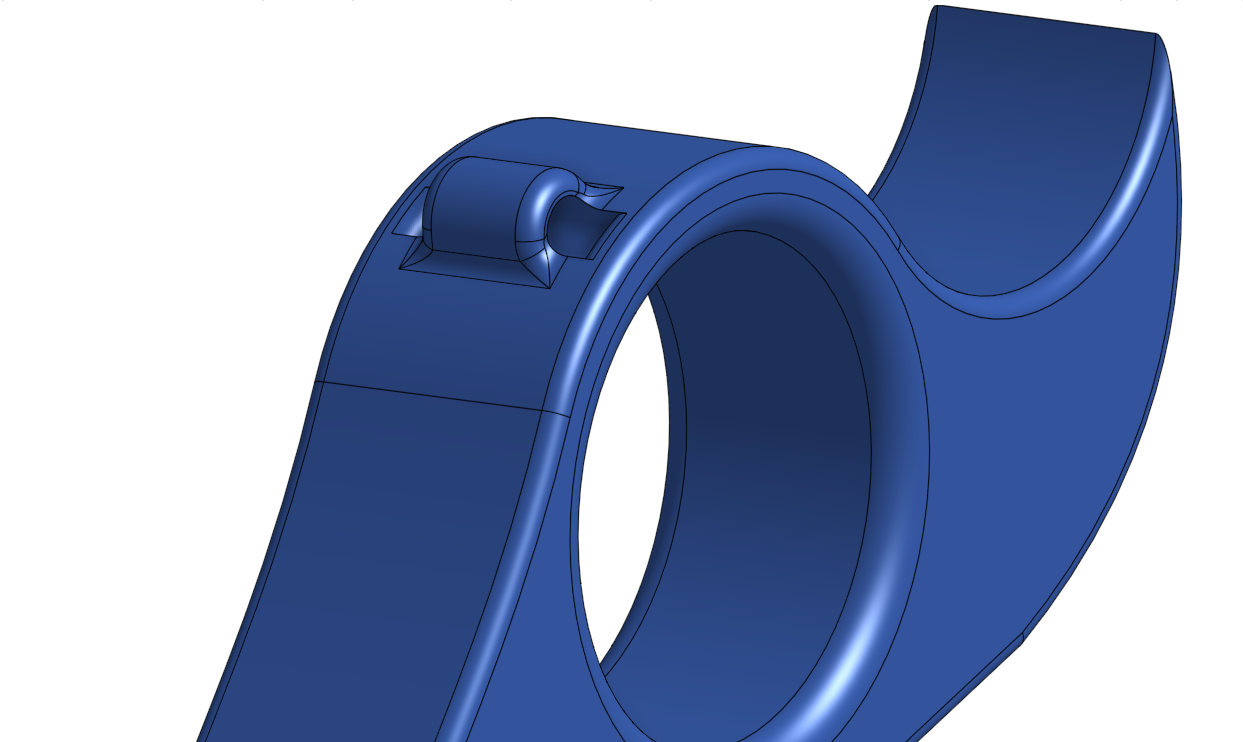

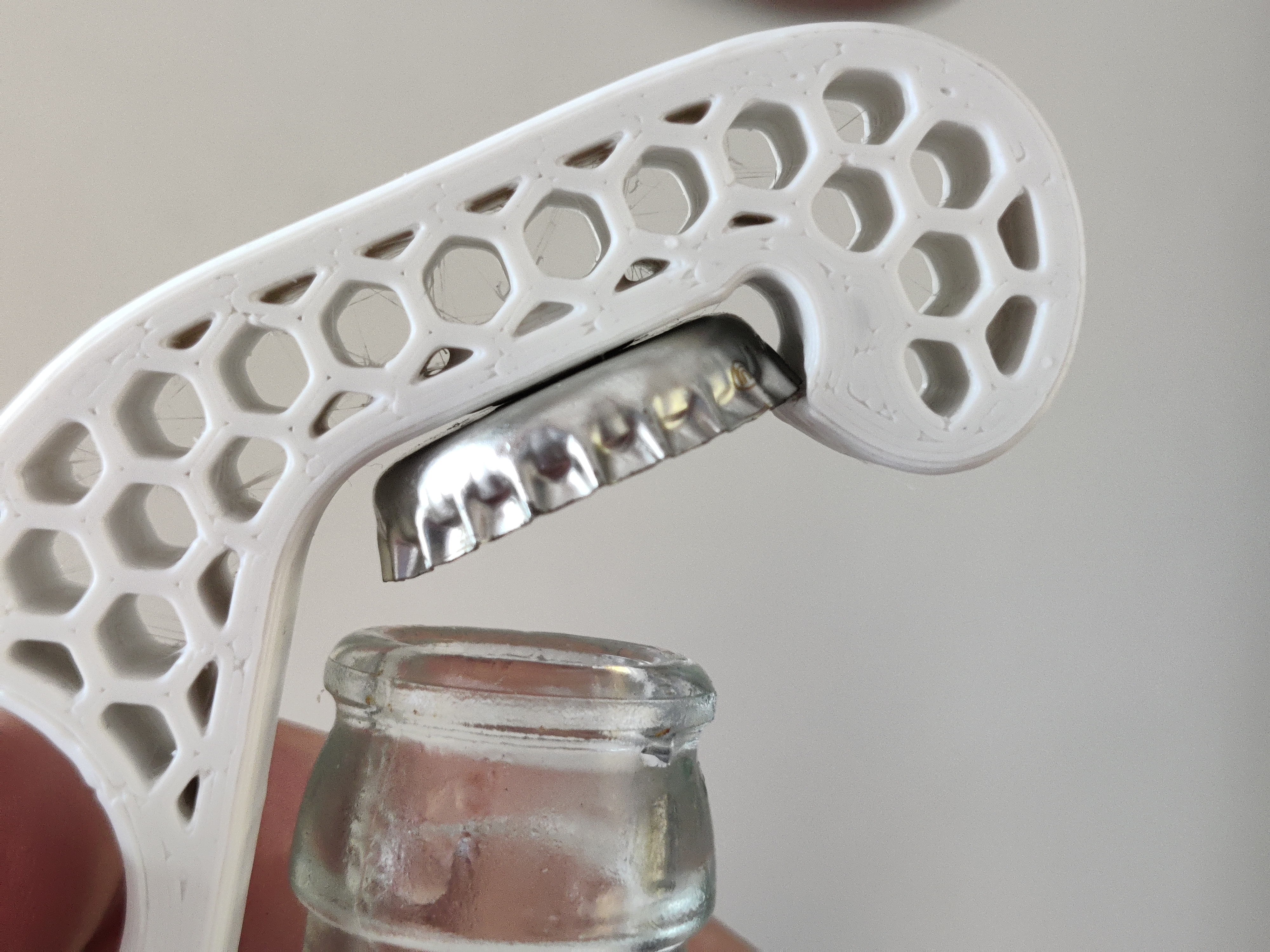

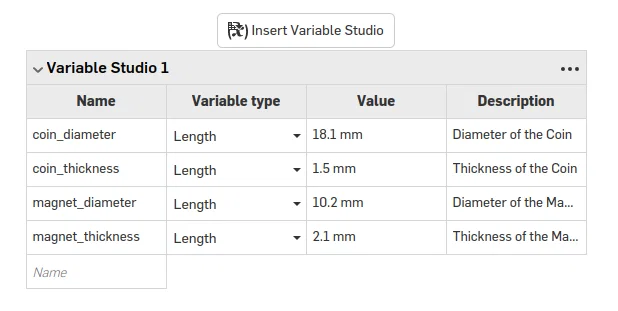

  • Vẽ thêm một vài hỗ trợ cho lỗ nhỏ Thiết kế của tôi dành cho đồng xu một Euro Cent nhưng tôi cũng đã bao gồm một phiên bản cho U.S. Dime. Các tệp 3mf sử dụng phiên bản Euro nhưng bạn có thể thay thế STL bằng phiên bản Dime để có được sự kết hợp mong muốn. Bạn sẽ cần một nam châm 10x2mm cho việc này. Nam châm đảm bảo nắp không bị rơi xuống sàn. Vui lòng xử lý nó một cách có trách nhiệm. Nếu bạn muốn sử dụng các đồng xu khác hoặc nam châm có kích thước khác, bạn có thể sửa đổi thiết kế trong Onshape bằng liên kết này: One-Handed Bottle Opener on Onshape. Có một tab biến số nơi bạn có thể đặt kích thước của đồng xu và nam châm. Có 3 tệp 3mf:
  • lấp đầy hình lục giác 15%
  • lấp đầy hình lục giác 15% với bộ giữ đồng xu được gia cố (lấp đầy 100%)
  • lấp đầy hình lục giác 20%

    In ấn

    Tôi chỉ sử dụng PLA cho đến nay nhưng nó sẽ hoạt động với hầu hết các vật liệu.

    Lắp ráp

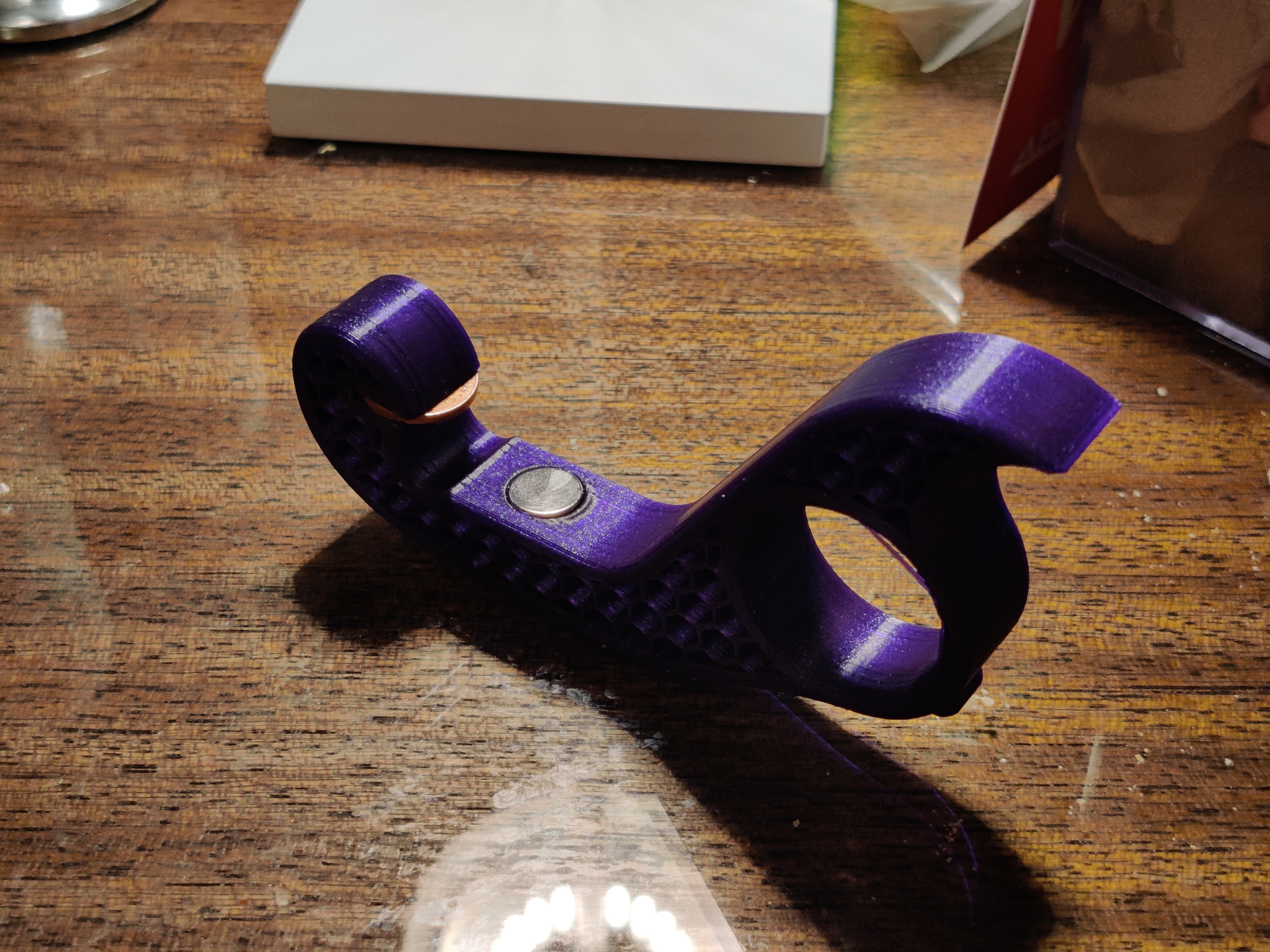

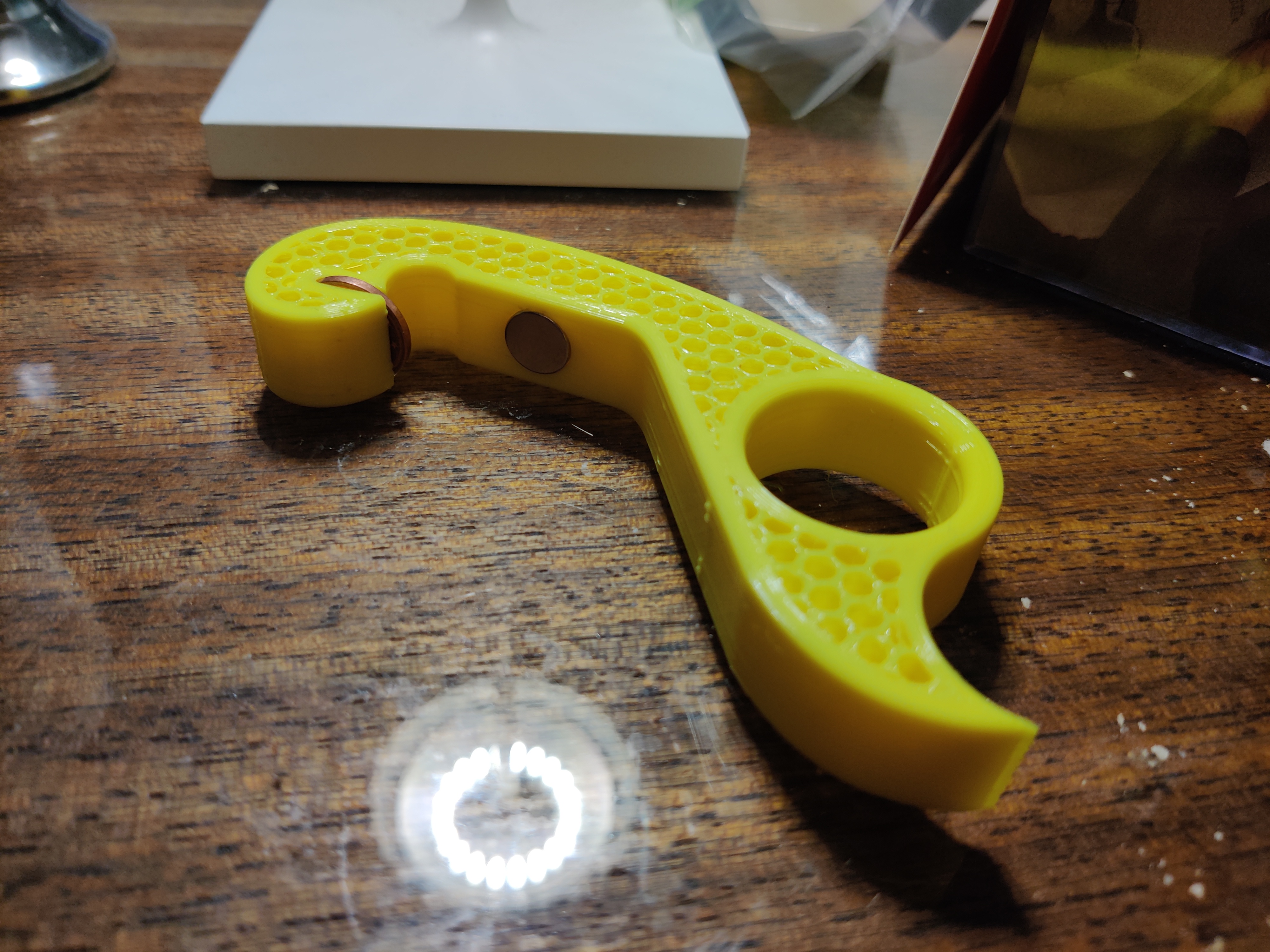

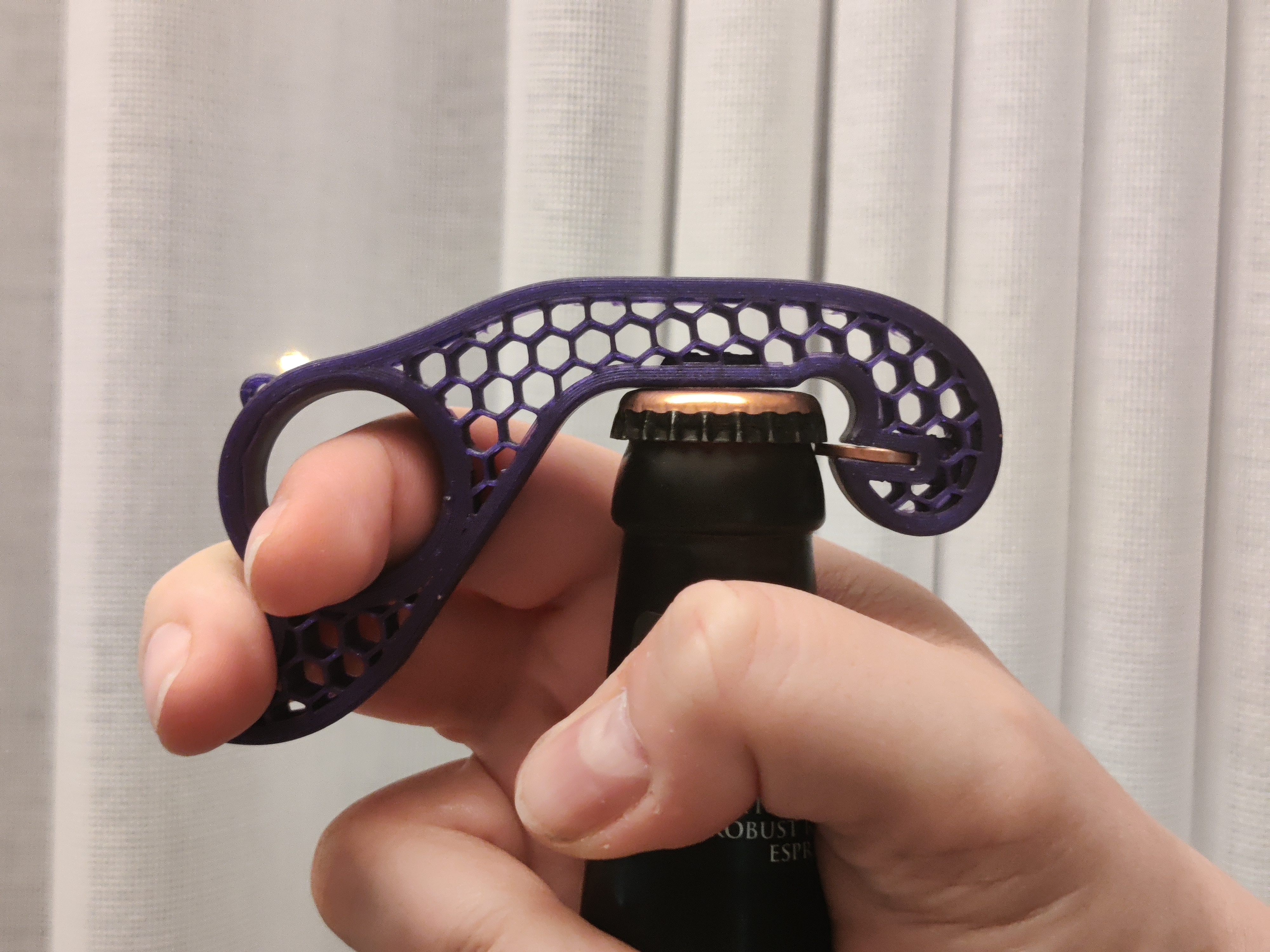

    Dán đồng xu và nam châm vào vị trí. Dán đồng xu vào đúng vị trí là rất quan trọng, đặc biệt đối với phiên bản lấp đầy 15% vì đây là phiên bản yếu nhất (nhưng cũng là ngầu nhất). Keo giúp truyền một phần lực lên mặt trên và cũng giữ cho cấu trúc nguyên vẹn. Tôi thấy một số người phàn nàn về việc bị gãy sớm trong các đánh giá và từ hình ảnh có vẻ như đồng xu đã không được dán vào khe.

    Thêm đồ mở nắp chai

    Nếu bạn thích những dụng cụ mở nắp chai không theo quy ước, hãy xem thiết kế từng đoạt giải thưởng này:
