Bộ Đệm Cuộn Dây Filament Prusa MMU2 In Được Hoàn Toàn

TNDave đã quá tử tế cho phép tui chỉnh sửa thiết kế tuyệt vời của anh ấy, nên tui đã làm ra phiên bản in được hoàn toàn (bạn không cần mấy cái tấm acrylic đâu). Link file gốc nè: Thingiverse

Với lại, tui đã tăng thêm mấy cái khoảng hở, sửa lại cái đế để gắn vừa mấy cái khớp nối PC4-M6 và thêm vài chỉnh sửa nhỏ khác.

Bạn sẽ cần vài con ốc, đai ốc để ráp nha. Phần ráp phía trên của bộ đệm thì được mô tả rõ ràng trong file của Dave rồi (làm ơn ghé qua chỗ anh ấy trên Thingiverse (link trên) và tải file PDF hướng dẫn hoặc nhấn vào link trực tiếp ).

Phần cứng cần cho đế của bộ đệm (1 cái):

• 4x ốc đầu dù M3x20

• 4x đai ốc lục giác M3

• 1x ốc đầu chìm M5x12

• 2x khớp nối Festo (PC4-M6)

• 1x vòng bi 605

Bạn có thể chỉ dùng mấy cái tấm thôi nếu muốn gắn vào mấy mẫu gốc của Dave - chúng hoàn toàn tương thích nha.

Tui đã sửa hầu hết các bộ phận và sẽ cố gắng mô tả ngắn gọn các chỉnh sửa:

Chỉnh sửa

Đế:

• thêm lỗ ren để gắn khớp nối PC4-M6
• tăng đường kính kênh dây
• tăng khoảng hở giữa đế và con lăn

Chắn dây:

• tăng khoảng hở giữa chắn dây và thanh trượt
• thêm các rãnh để không bị cạ vào chỗ gắn khớp nối PC4-M6
• làm mịn lối vào dây bằng cách bo tròn hai cạnh

Con lăn:

• tăng đường kính lỗ vòng bi thêm 0.1 mm
• rãnh dây khoét sâu hơn và rộng hơn một chút (khoảng hở giữa đế và con lăn lớn hơn)
• giảm đường kính tổng thể 0.3 mm

Thanh trượt dẫn hướng:

• thay lỗ ốc để dùng ốc đầu dù M3 thay vì ốc đầu chìm

Thanh trượt:

• không sửa (bao gồm STL gốc, chỉ xoay thôi)

Chắn vòng bi:

• không sửa (bao gồm STL gốc, chỉ xoay thôi)

Phụ kiện:

Mấy cái tấm in được hoàn toàn (đã bao gồm trong file .zip):

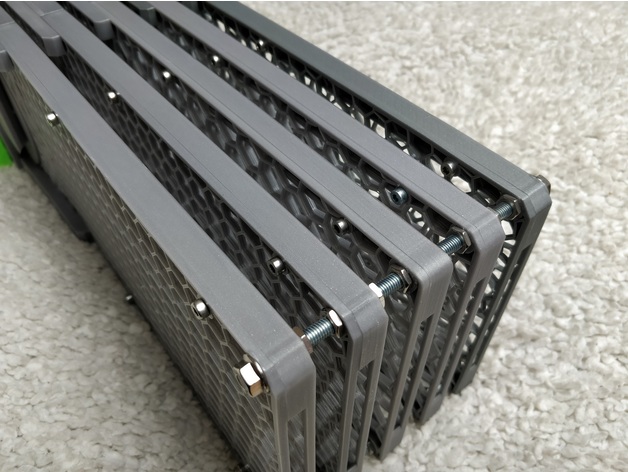

Tui đã thiết kế mấy cái tấm in được hoàn toàn, nên bạn không cần mua hay cắt acrylic hay vật liệu gì khác. Chúng gồm 6 bộ phận:

• Đáy 1
• Đáy 2
• Đỉnh 1
• Đỉnh 2
• 2x thanh chống để giữ chúng với đế

Phần cứng cần để ráp các tấm:

• 6x ốc đầu dù M3x16
• 4x ốc đầu dù M3x12
• 10x đai ốc lục giác M3

Thanh chống được gắn vào các tấm và đế bằng ốc M3x16, còn bản thân các tấm được siết lại bằng ốc M3x12.

Tất cả các bộ phận đều vừa trên khay in của Prusa (nhưng dĩ nhiên là không in hết cùng lúc được).

Cài đặt in của tui cho mấy cái tấm (để chúng trông ngầu và tiết kiệm dây):

• chiều cao lớp 0.2-0.3 mm
• 4-5 lớp vỏ để đảm bảo các lớp vỏ của lỗ ốc được kết nối với các lớp vỏ của tấm
• không có lớp trên và dưới
• lòng 8-10% dạng tổ ong

Một đầu được siết vào đế bằng ốc M3x16. Đầu kia có các lỗ xuyên 5.5 mm, nên bạn có thể dùng thanh ren M5 để xếp chồng chúng theo cách của tui nếu thích. Trong trường hợp này bạn cần 2x thanh ren M5 dài 135 mm + 2x dài 120 mm (bạn có thể dùng 4x thanh 135 mm) và 4x đai ốc M5.

Tui có thêm 2 phiên bản miếng đệm để đặt giữa các tấm trên thanh ren M5 ở phần dưới.

Giá đỡ để gắn bộ đã xếp chồng lên tường

Tui gắn cả bộ bằng thanh ren M5 và sau đó bằng ốc gỗ bên trong thùng máy với một cái giá đỡ in bằng PETG. Chỉ cần kéo căng một bên của giá đỡ cẩn thận để luồn nó qua thanh ren với đai ốc và trượt bên kia vào thanh ren còn lại.

Vì tui không thích lắm việc siết ốc kim loại vào nhựa, tui đã làm hầu hết lỗ ốc có đường kính 3 mm với túi đựng đai ốc M3 để siết các bộ phận lại với nhau. Tui đã in chúng kèm theo support (chỉ cần rất ít và dễ dàng làm sạch), nhưng bạn có thể không cần dùng support mà chỉ hơi bị võng một chút thôi.

Nếu bạn gặp khó khăn khi nhét đai ốc M3 vào, hãy dùng kỹ thuật kéo ốc - đặt đai ốc vào đúng vị trí và dùng một con ốc dài hơn từ phía bên kia để kéo đai ốc vào.

Hướng dẫn in

Hãng máy in: Prusa Máy in: I3 MK3S Rafts: Không Support: Có, nhưng không bắt buộc (chỉ cho túi đựng đai ốc M3) Độ phân giải: 0,1-0,2 Lòng: 10-30 Filament: Prusament PLA + PETG
