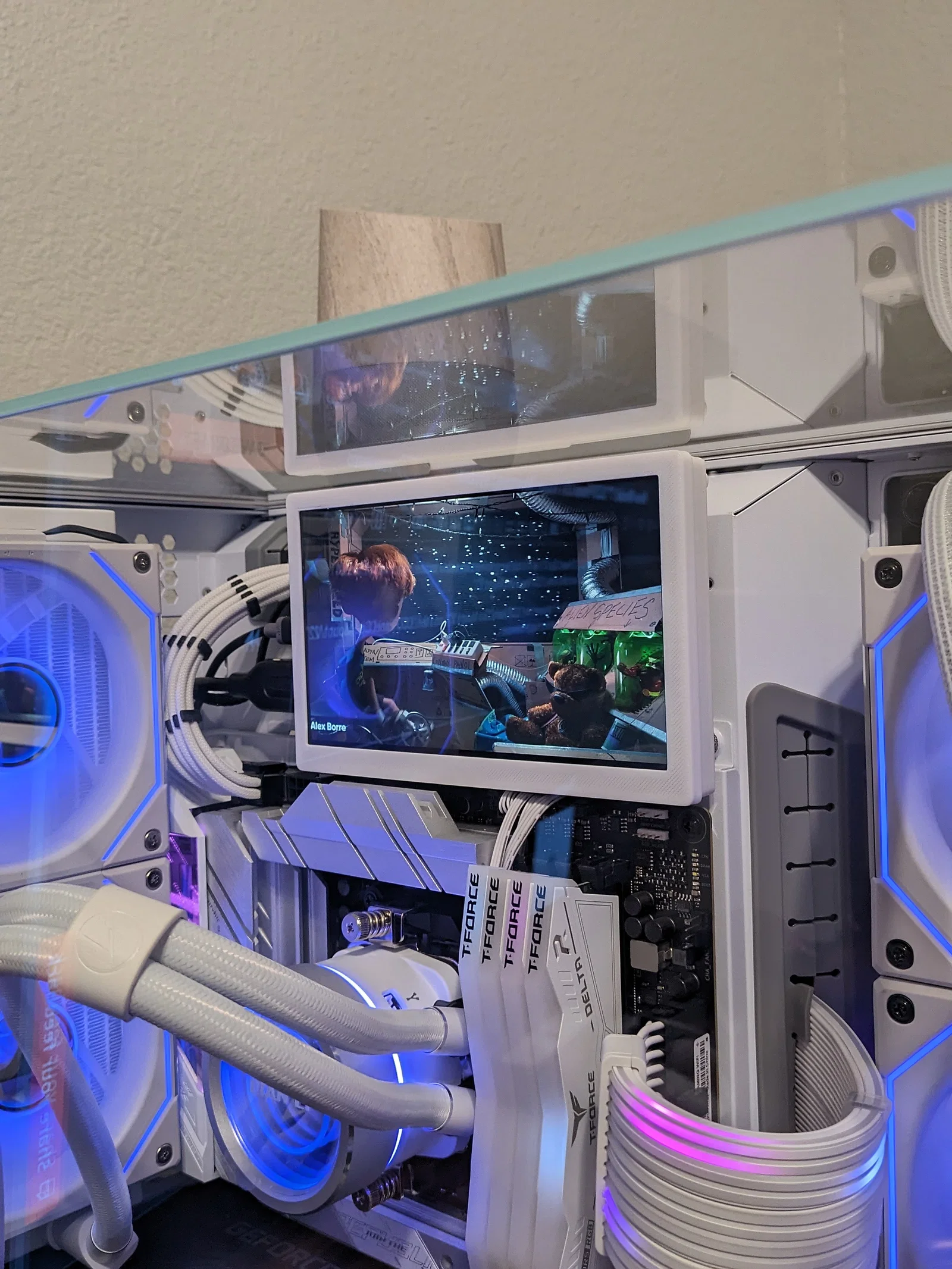

Hệ Thống Gắn Màn Hình LCD 7" Cho O11 Vision
Bộ file dùng để gắn màn hình LCD 7 inch vào case PC O11 Vision. Bao gồm hướng dẫn chi tiết cách lắp các bộ phận như "LCD Panel Mounting Bracket", "LCD Panel Clip Mount V2", "Shim", và "Frame". Ưu tiên dùng file Step thay vì STL.
Mô tả
Thương hiệu màn hình LCD mình dùng chung với cái này là Geekpi trên Amazon - https://www.amazon.com/dp/B0CHRD7CQ3?ref=ppx_yo2ov_dt_b_product_details&th=1
Bắt cái "LCD Panel Mounting Bracket" vô màn hình LCD bằng mấy con ốc đi kèm màn hình và 3 cái file "Spacer". Nhớ là đừng có bắt ốc vô cái góc dưới bên trái mặt sau của màn hình nha. Mấy cái Spacer này cần xài là tại vì ốc đi kèm màn hình dài lắm.
Bắt cái "LCD Panel Clip Mount V2" vô cái "LCD Panel Mounting Bracket" bằng 3 cái ren nhiệt M2 3.5mm.
Chêm 4 cái ren nhiệt M2 3.5mm vô cái "LCD Panel Clip Mount V2".
Cái "LCD Panel Clip V2" này nó sẽ khớp vô mấy cái lỗ khoen phía trên khay mainboard của O11 Vision và bắt ốc vô cái "LCD Panel Clip Mount V2".
Nhét cái "Shim" vô giữa cái "LCD Panel Clip Mount V2" và cái "LCD Panel Clip Mount V2" để nó khít lại, khỏi bị xệ/rung lắc.
Bỏ cái "Frame" vô phía trước màn hình.
File Step nha vì mình ghét file STL
