Prusa i3 MK3: Kẹp bạc đạn cho trục Y (bàn in)

Phiên bản kẹp bạc đạn LM8UU cho trục Y (bàn in) này đã được chỉnh sửa để phù hợp với Prusa MK3.

Sự khác biệt so với mẫu gốc (https://www.thingiverse.com/thing:1848700) là:

• Mẫu này được cắt bớt để có thể đi qua các rãnh cắt V trên khung của MK3.

• Không giống như trên MK2, các bộ giữ trục Y của MK3 không còn cản trở bộ giữ bạc đạn nữa, vì vậy giờ bạn có thể sử dụng cùng một mẫu cho cả 3 bạc đạn. Có 2 biến thể liên quan đến rãnh:

• Dành cho phiên bản bạc đạn có rãnh.

• Dành cho phiên bản bạc đạn trơn (không rãnh) (dành cho bạc đạn tự in bằng PLA với vỏ ống kim loại trơn). Có 2 biến thể liên quan đến đai ốc:

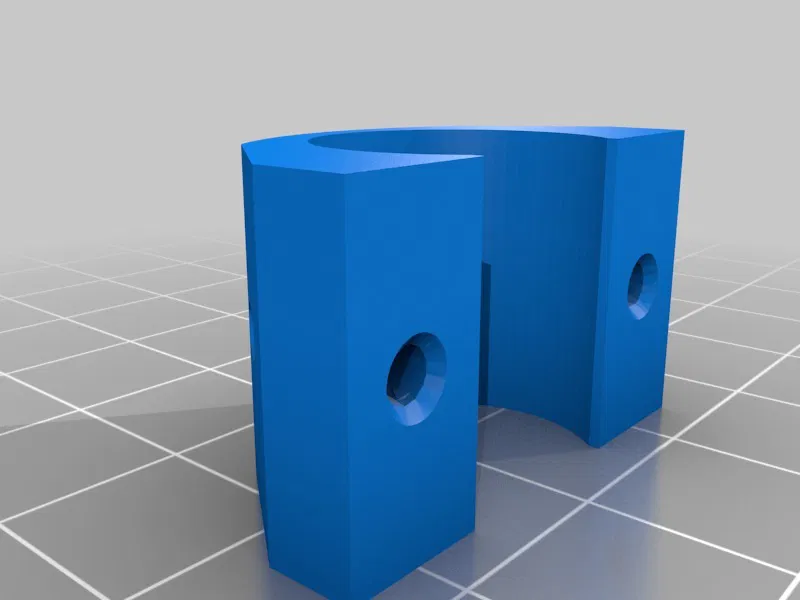

• Không có đai ốc

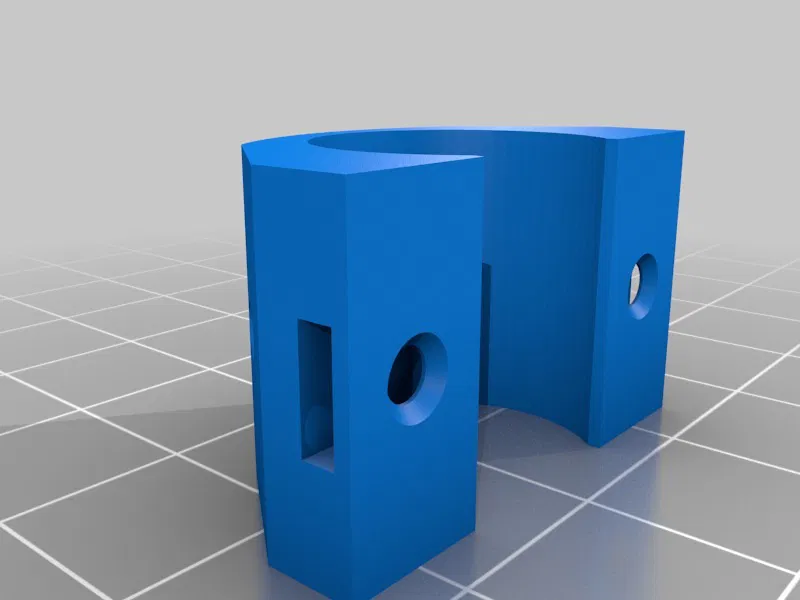

• Có đai ốc M3nS LƯU Ý QUAN TRỌNG VỀ ĐAI ỐC
  Sau 18 tháng sử dụng phiên bản không có đai ốc, tôi hoàn toàn không gặp vấn đề gì. Tuy nhiên, một số người dùng báo cáo bạc đạn bị lỏng theo thời gian. Có lẽ là do filament kém chất lượng hoặc không phù hợp, hoặc do siết ốc quá chặt, hoặc đơn giản là họ không may mắn. Họ yêu cầu một phiên bản có đai ốc, vì vậy tôi cũng đã thêm phiên bản sử dụng hai đai ốc M3nS. Tôi chưa thử nghiệm phiên bản đó, vì vậy vui lòng để lại phản hồi của bạn trong phần bình luận .

  Sử dụng ốc M3x16 có đầu lục giác. Ốc dài hơn sẽ chạm vào các rãnh V trên khung, và ốc ngắn hơn sẽ không đủ độ bám.

  Lắp đặt

Lắp và tinh chỉnh các bạc đạn bằng một thanh ray dự phòng, hoặc thực hiện trước khi bạn cố định trục Y vào khung.

1. Căn chỉnh các bạc đạn và sử dụng thanh ray để căn chỉnh chúng một cách hoàn hảo.
2. Đặt các kẹp và siết chúng ngay trước điểm mà lực căng bắt đầu ảnh hưởng đến chuyển động của thanh ray.
3. Nếu bạn nhận thấy rằng sau khi siết ốc, thanh ray di chuyển khó khăn hơn, hãy nới lỏng ốc và đảm bảo các bạc đạn được căn chỉnh.
4. Lặp lại bước 2 và 3 cho đến khi bạn đạt được độ căng tốt nhất, nơi các thanh ray vẫn di chuyển tự do. Không siết ốc quá chặt, nếu không bạn sẽ làm hỏng ren trên các kẹp nhựa, và bạn sẽ cần in lại chúng. Có lẽ nên in thêm một kẹp dự phòng ngay từ đầu.

QUAN TRỌNG: In bằng PETG hoặc ABS với 6 lớp vỏ để tránh bị mòn.

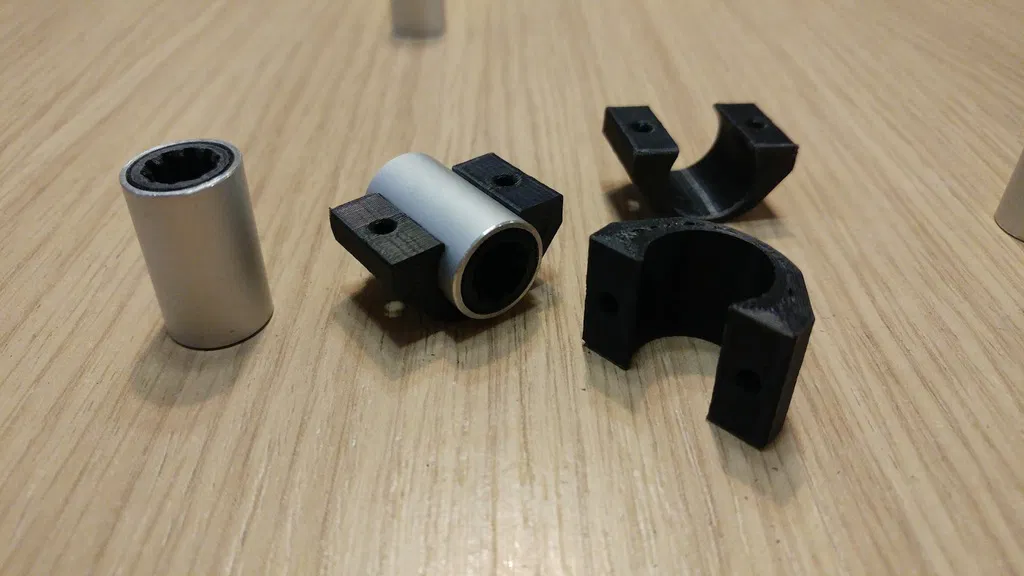

*_ LƯU Ý: Ảnh hiển thị bạc đạn lõi PLA tùy chỉnh của tôi (https://www.thingiverse.com/thing:2202854 với đường kính 8.15/13.22 mm và 10 răng) trong vỏ ống nhôm 15mm/1mm._**

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

i3 MK3

Rafts:

Không

Supports:

Không

Độ phân giải:

0.20

Infill:

20%

Ghi chú:

• 6 lớp vỏrn- ABS hoặc PETG

Danh mục: Phụ tùng máy in 3D
