Ghim Cài Đặt Hẹn Giờ Intermatic (Đầu Tròn)

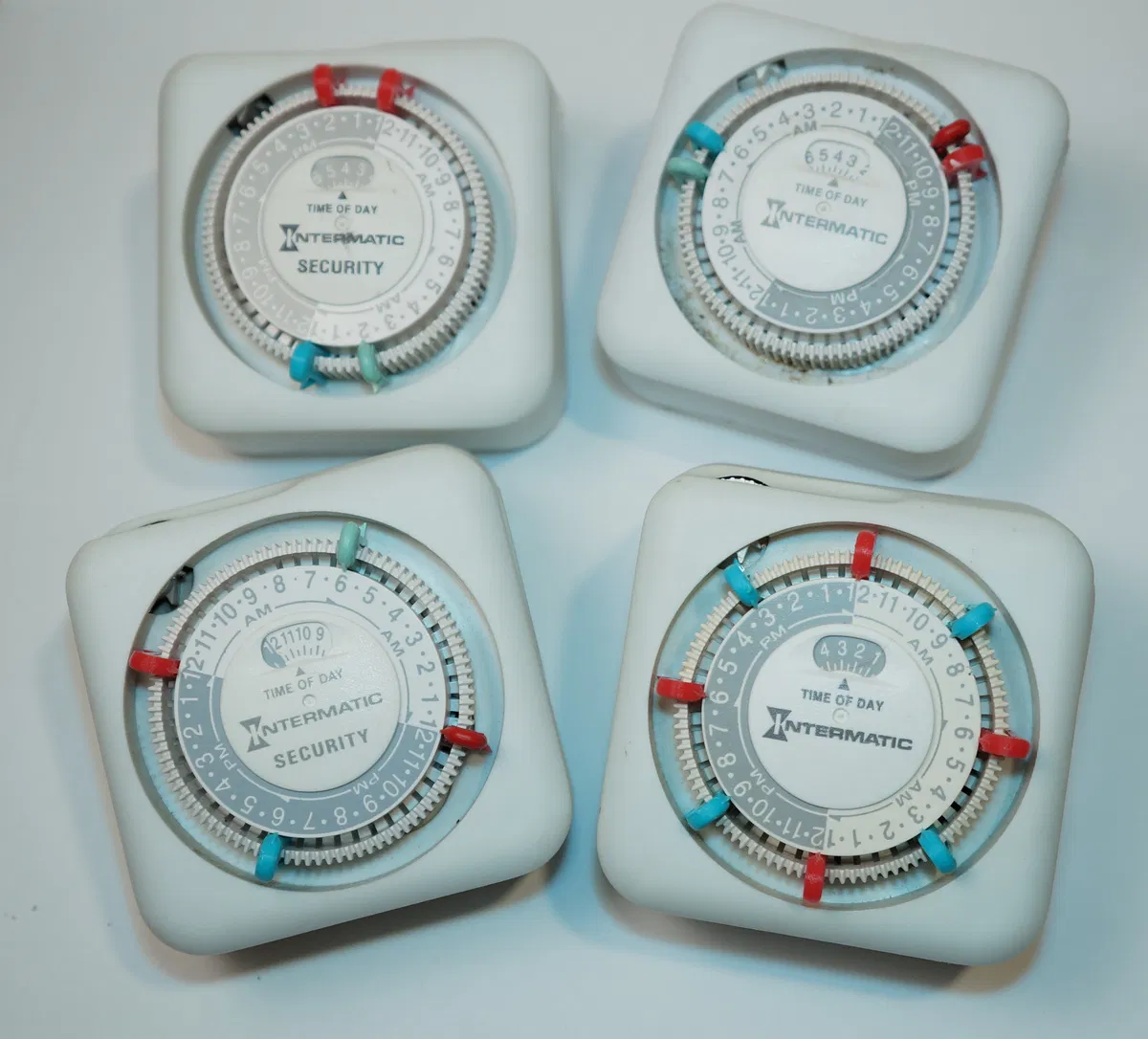

Loạt bộ hẹn giờ ổ cắm cơ điện Time-All của Intermatic rất phổ biến và thông dụng ở Bắc Mỹ. Chúng thường có thể mua được với giá rẻ từ người bán lại, nhưng không phải lúc nào cũng có đủ bộ ghim cài đặt thời gian. Những cái ghim nhỏ và dễ mất này dùng để cài đặt thời gian bật và tắt cho ổ cắm được hẹn giờ. Nếu bạn có một trong những bộ hẹn giờ này nhưng bị mất một số ghim, hoặc bạn cần bật/tắt nó nhiều hơn hai lần mỗi ngày, vui lòng kéo dài tuổi thọ của thiết bị bằng cách in các ghim thay thế này.

Tôi đã thử nghiệm các ghim này với các mẫu Intermatic TN111 và TN711. Theo trang sản phẩm này https://www.intermatic.com/Catalog/us/Products/Timer-Controls/Accessories/107TN222, chúng sẽ tương thích với các dòng điều khiển Intermatic TN, PB, TB Series, P1101, P1131, P1161, P1261P, AL300TPWS, AL600TPWS và AL900TPWS.

Tôi đã mô hình hóa bộ phận này để tái tạo trung thực nhất có thể từ bản gốc, do đó một số chi tiết nhỏ sẽ không được tái tạo chính xác trên hầu hết các máy in FDM. Để có kết quả tốt nhất, tôi khuyên bạn nên sử dụng vòi phun 0.2mm và lớp in 0.1mm, nhưng vòi phun 0.4mm và lớp in 0.2mm cho ra bộ phận hoàn toàn hoạt động được. Tương tự, bạn có thể in bộ phận hoạt động hoàn toàn mà không cần bất kỳ giá đỡ nào, nhưng nếu bạn muốn tái tạo chính xác phần đỉnh tròn của ghim, có thể cần một số giá đỡ. Độ bám dính trên bàn in có thể là một vấn đề do diện tích bề mặt nhỏ của bộ phận. Tôi khuyên bạn nên sử dụng tấm in có độ bám dính cao hoặc keo dán. Có thể sử dụng viền (brim) nhưng có thể khó gỡ bỏ.

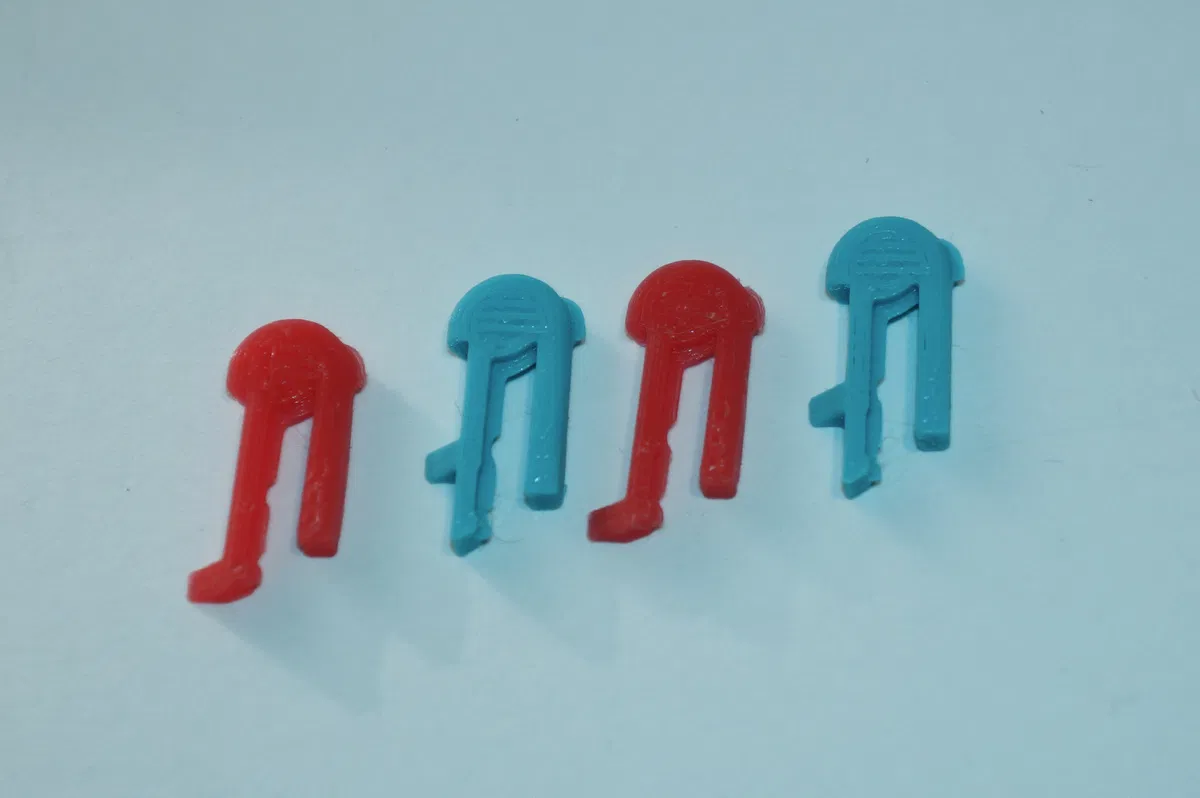

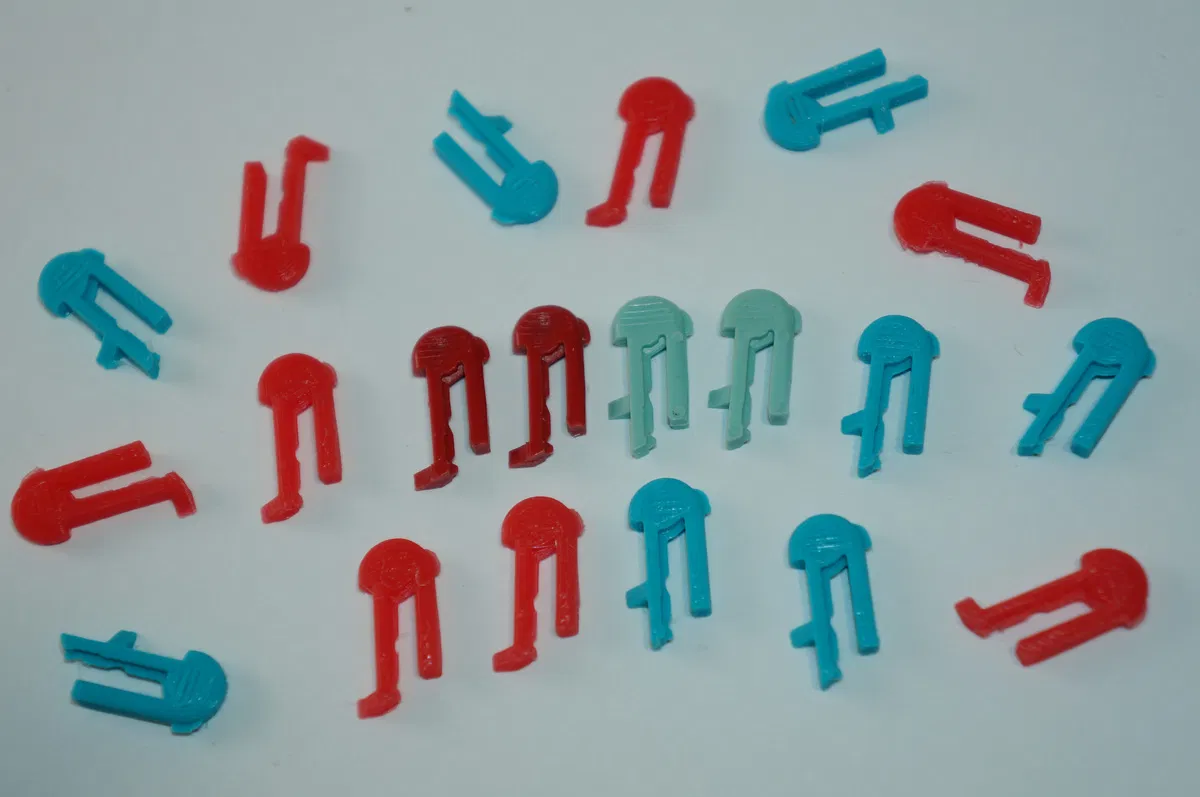

Tôi đã in các bộ phận này bằng PLA+ với vòi phun 0.4mm, chiều cao lớp 0.1mm và không cần giá đỡ trên bề mặt kính phủ keo dán, và gỡ chúng ra với sự trợ giúp của cồn isopropyl và lưỡi dao cạo. Điều tôi chỉ hối tiếc là tôi không có đúng màu sợi nhựa.
