Vỏ Case cho Everything Presence One (EP1)

The Everything Presence One - https://shop.everythingsmart.io/products/everything-presence-one-kit - là một cảm biến hiện diện dựa trên ESP32, tích hợp công nghệ cảm biến mm wave, PIR, cảm biến nhiệt độ/độ ẩm, cũng như cảm biến ánh sáng. Nó tích hợp hoàn hảo với Home Assistant nhờ sử dụng ESPHome.

Bo mạch này thực sự hoàn hảo, nhưng không may là tôi không thích cái vỏ 3D in sẵn ban đầu chút nào, nên theo truyền thống in 3D tuyệt vời nhất, tôi đã tự thiết kế cái của riêng mình.

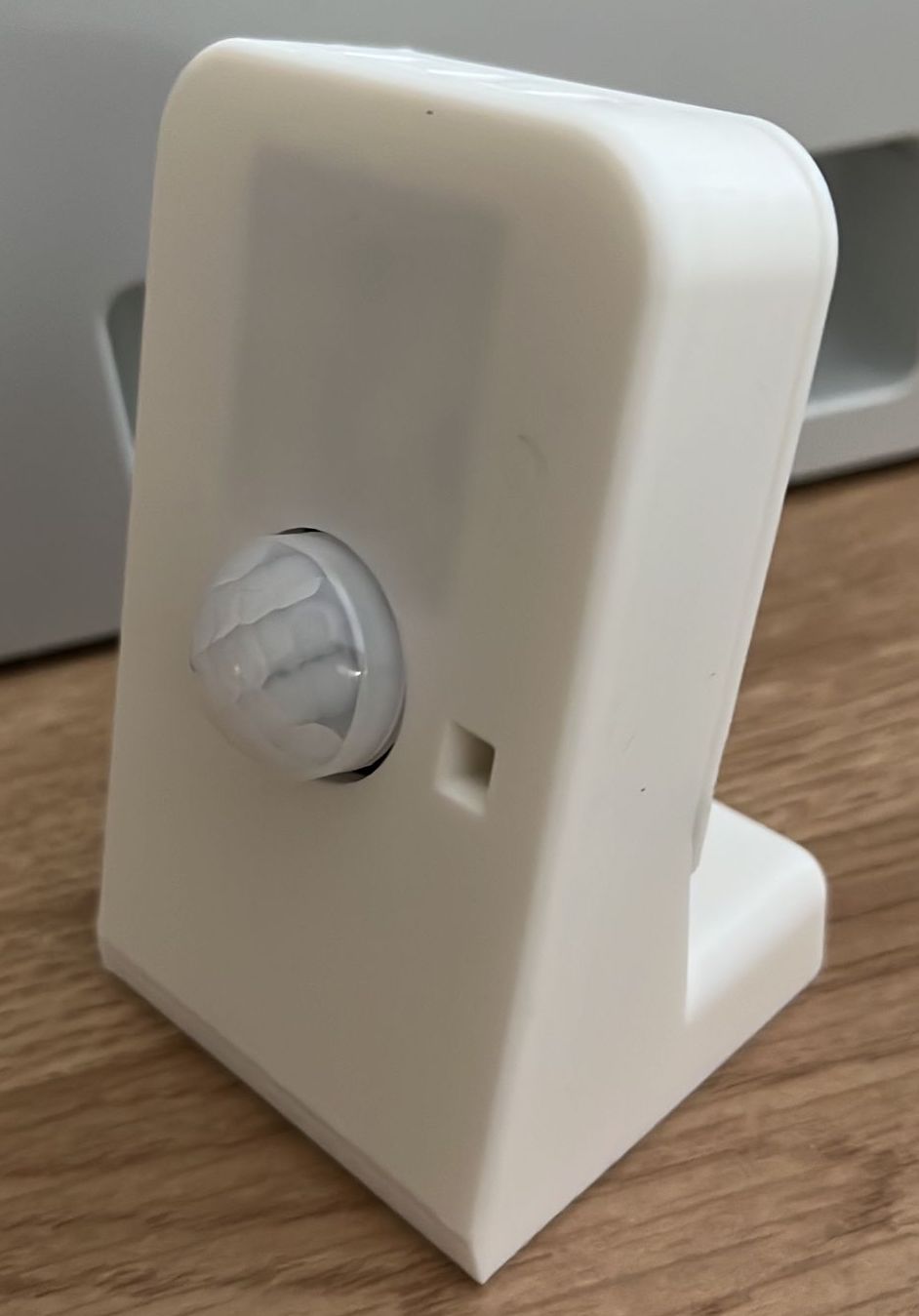

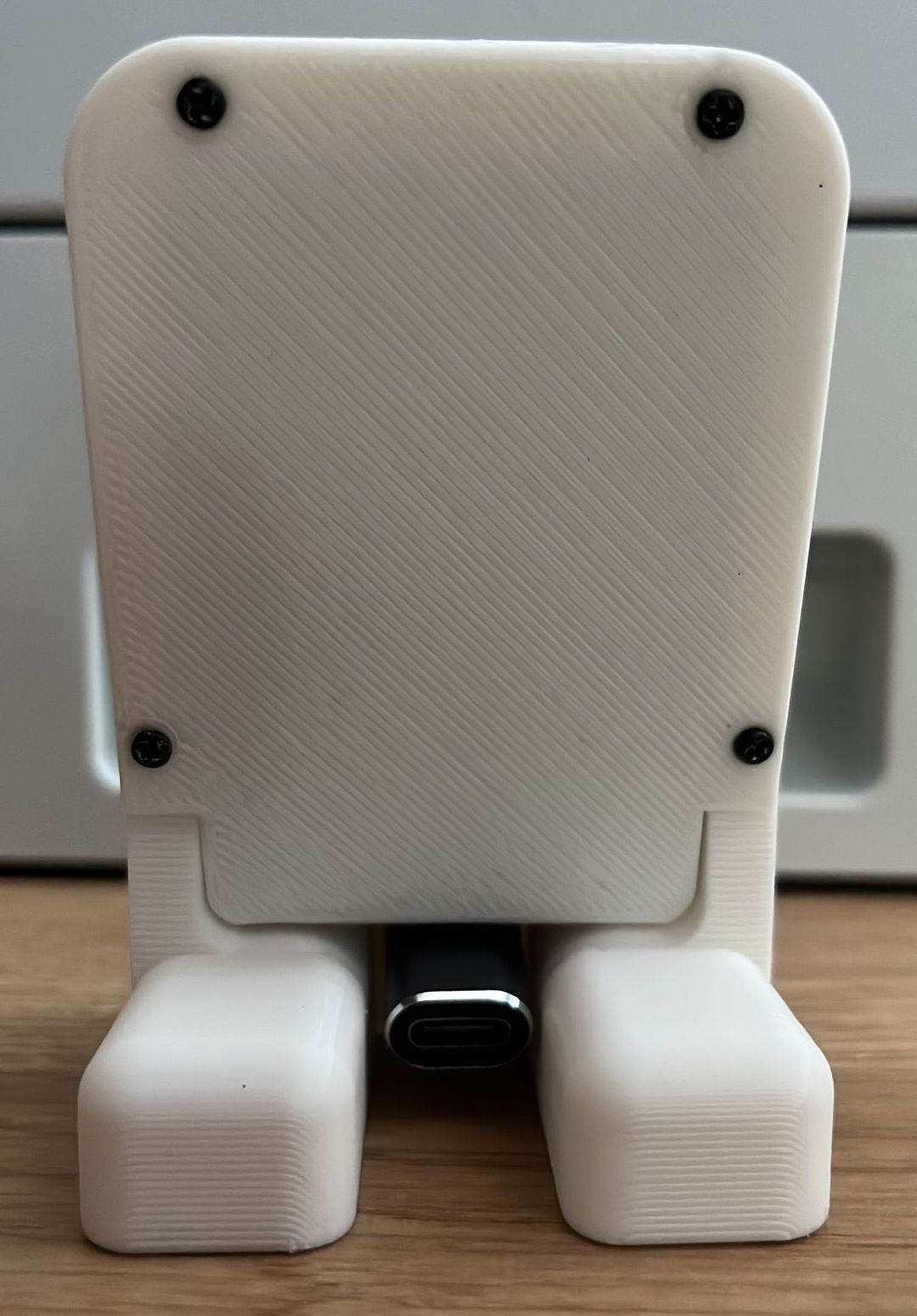

Nó được thiết kế để đặt trên bàn, mặt bàn, bàn cạnh giường, v.v., với bo mạch được nghiêng về phía sau khoảng 10 độ so với phương thẳng đứng. Nó sử dụng bộ chuyển đổi USB-C 90 độ để định tuyến cáp nguồn USB-C ra phía sau. Tôi đã dùng https://www.amazon.co.uk/dp/B0B8X6H96S nhưng các loại khác cũng ổn.

Thiết kế có lẽ cần một vài chỉnh sửa. Đặc biệt là nó không sử dụng cả hai lỗ gắn PCB. Dù vậy, bo mạch vẫn lắp chắc chắn và giờ tôi rất hài lòng với chiếc EP1 của mình.

Phần cứng để gắn được lấy từ ngăn chứa ốc vít ngẫu nhiên của tôi. Tôi đoán chúng là loại ốc tự cắt M2, dài khoảng 8mm.

Phản hồi, dù tốt hay xấu, luôn được chào đón.

CẬP NHẬT 2023-12-15

Dựa trên phản hồi, lỗ cho cảm biến ánh sáng đã được phóng to thêm 1mm theo mọi hướng và file case-v2.stl mới đã được tải lên.
