Giá Đỡ Gương Chiếu Hậu Tháo Lắp Nhanh

Giá Đỡ Gắn Nhanh

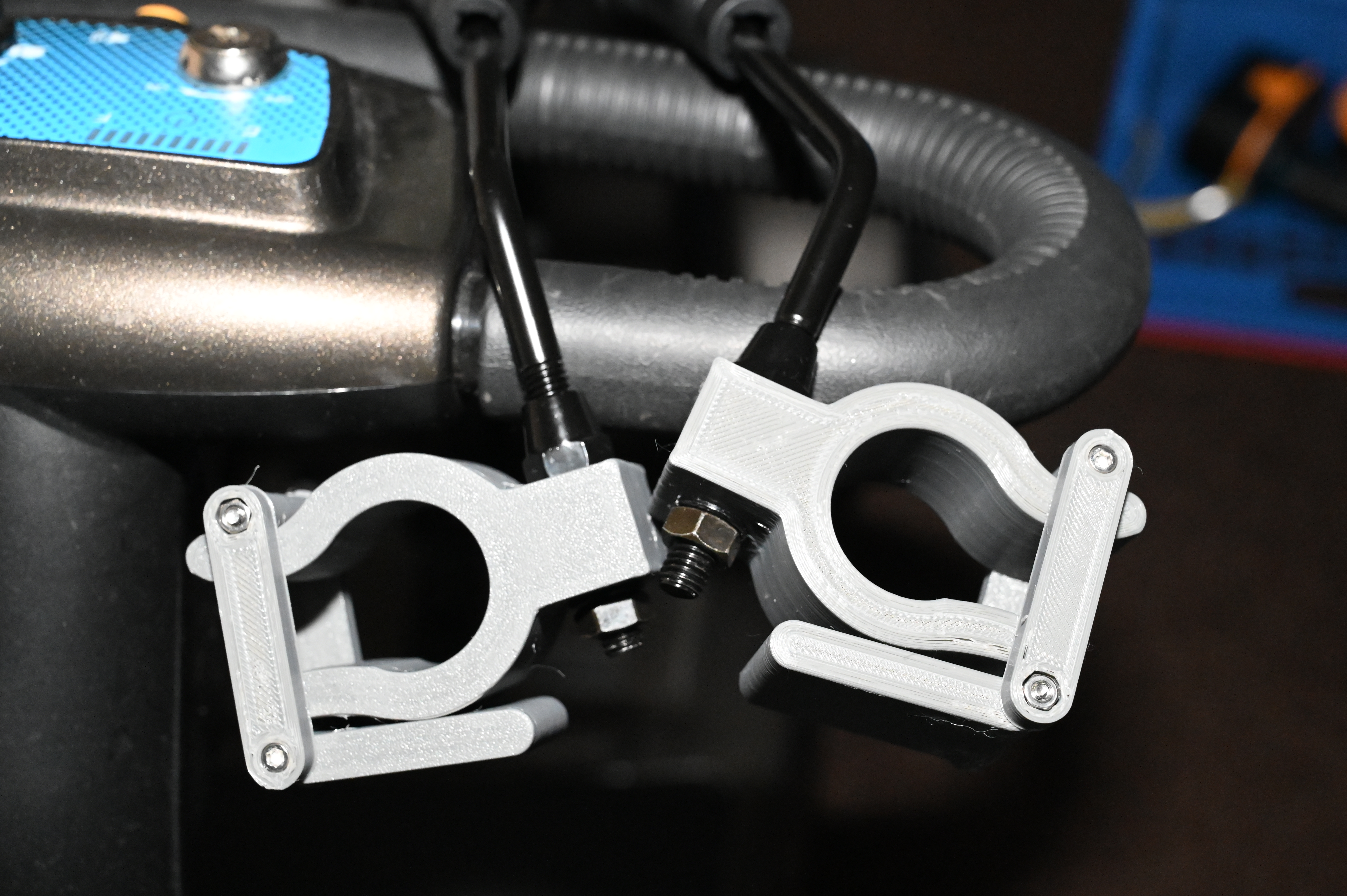

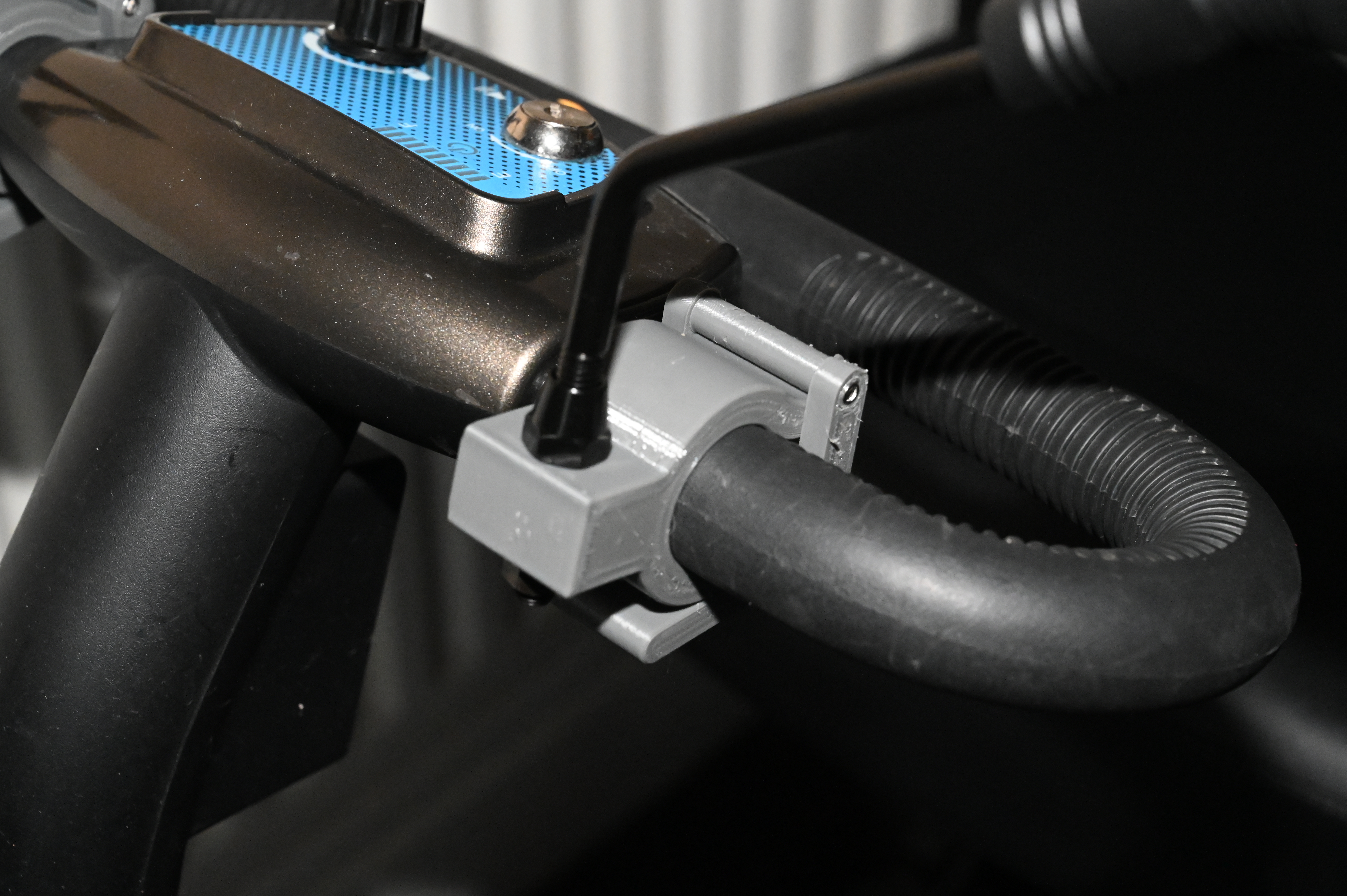

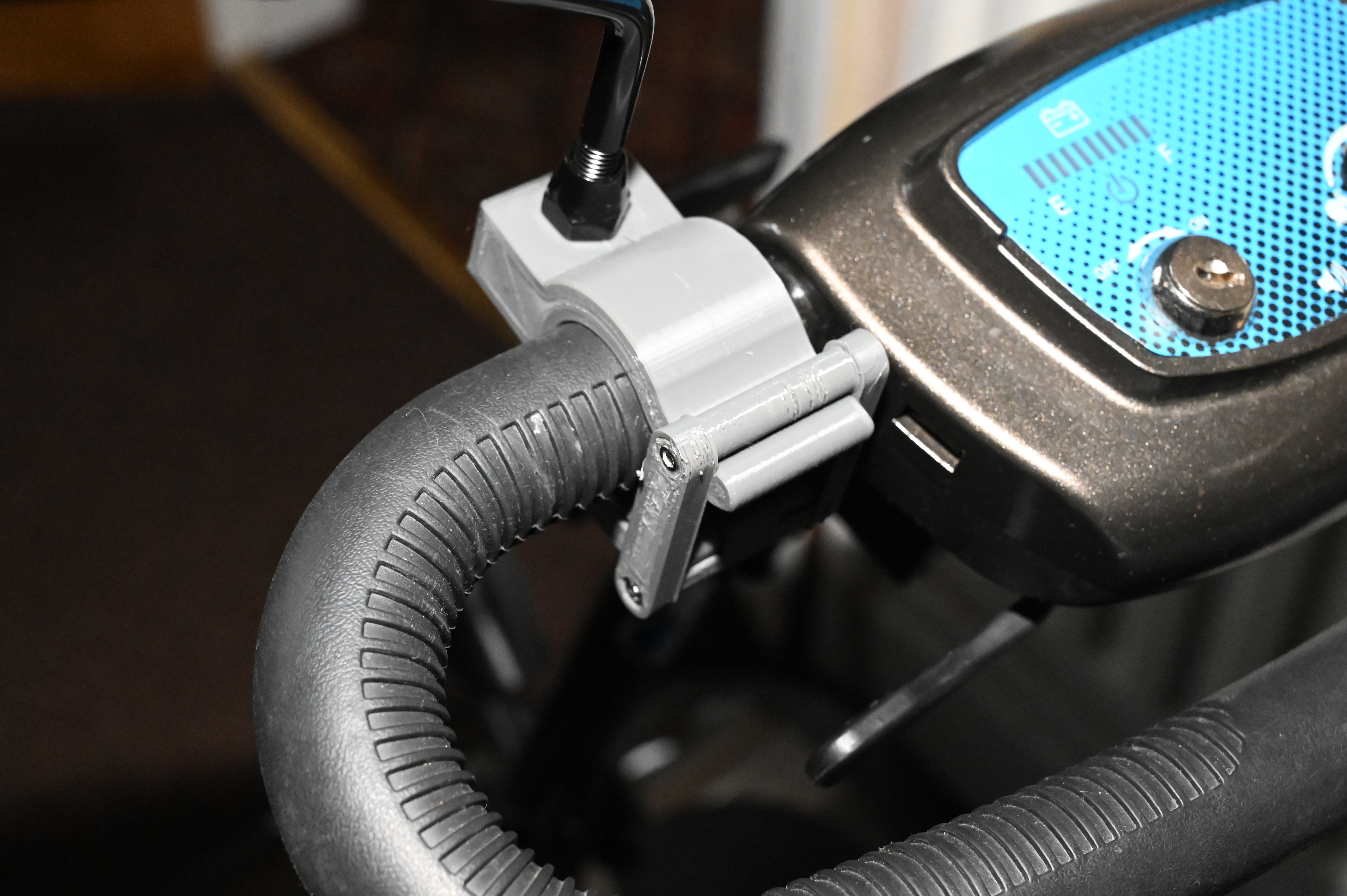

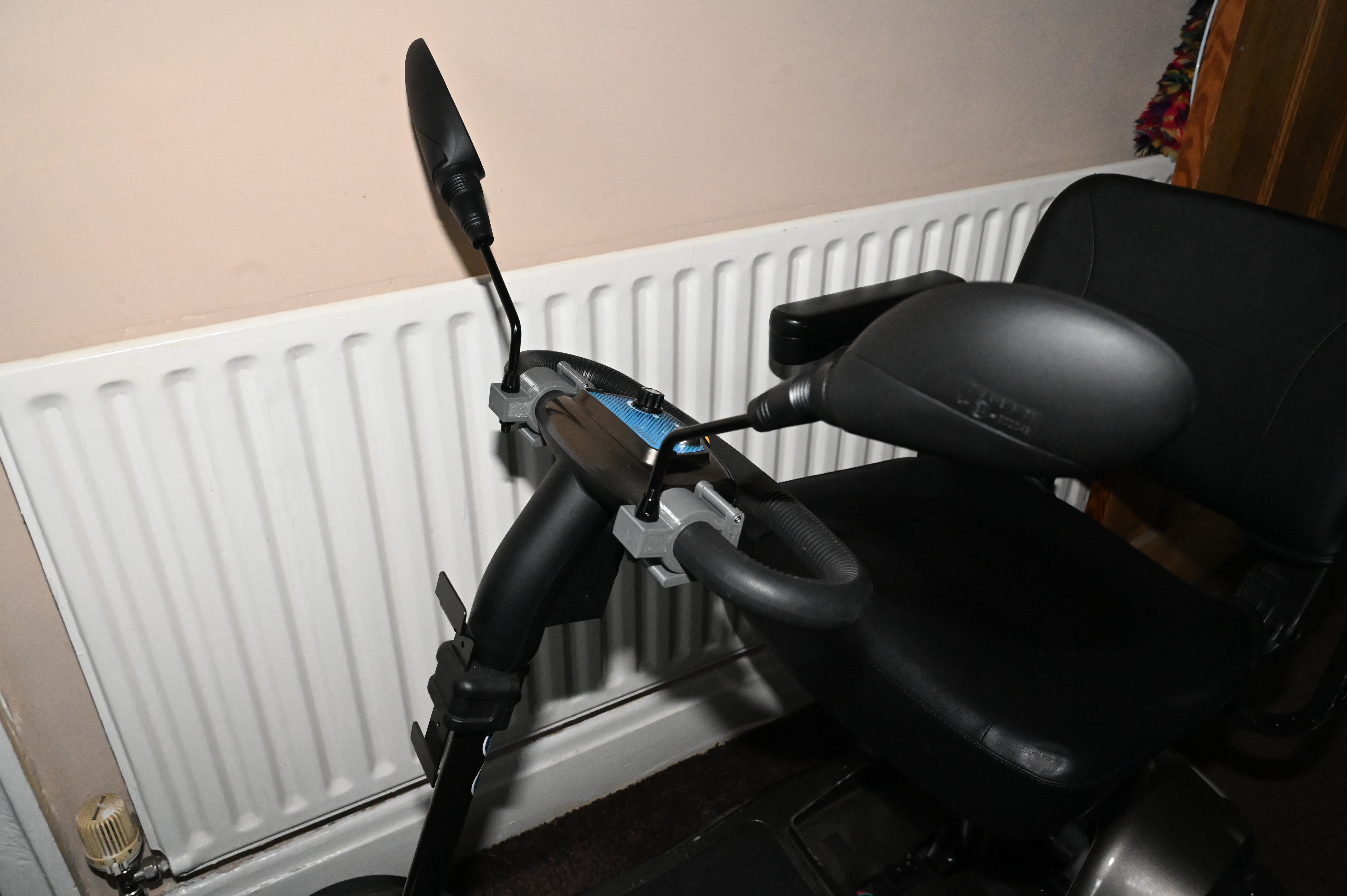

A Wing Mirror Bracket (Quick Release) được thiết kế để gắn vào tay lái trên xe Scooter có thể gấp gọn, giúp dễ dàng gấp gọn xe.

Tôi đã in mẫu này bằng:

• Ender5 S1
• Cura 5.5.0
• Filabees Gray PETG
• Đầu phun @ 230 độ C
• Bàn nhiệt @ 70 độ C
• 5 lớp tường
• 50% độ dày ruột
• Sử dụng chân đế cây nhỏ

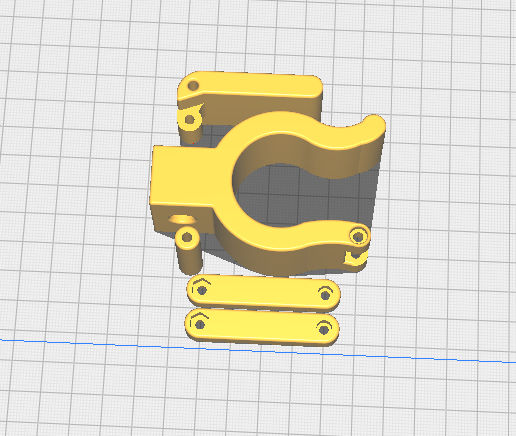

Yêu cầu:

• 1x Giá đỡ
• 1x Con lăn
• 1x Cần gạt
• 2x Thanh giằng
• 2x Bu lông M3 40mm
• 1x Bu lông M3 30mm
• 3x Đai ốc M3

Lắp ráp:

1. Gắn Cần gạt vào Giá đỡ, sử dụng bu lông M3 30mm và 1 đai ốc M3.
2. Gắn Con lăn vào giữa 2 Thanh giằng, sử dụng bu lông M3 40mm và 1 đai ốc M3, tận dụng các hốc lõm đối diện cho bu lông & đai ốc.
3. Gắn cụm Giá đỡ/Cần gạt vào cụm Thanh giằng/Con lăn bằng bu lông M3 40mm còn lại và đai ốc M3.
