Noctua NH-AAS Remix Luồng Khí Cao

Tui thấy có mấy bản remix của cái thiết kế mẫu quạt Noctua này nè, với một comment trên một cái là mấy mẫu giống cái mẫu thử nghiệm hơn thì có tốc độ gió cao hơn cái mẫu của Major Hardware nè (https://www.thingiverse.com/thing:4911660).

Tôi có in cái này (https://www.thingiverse.com/thing:4931576) của Th3Hippy và đo được tốc độ gió là 2.7 m/s @ 300 mm và 2.3 m/s @ 600 mm.

Tôi cũng có in cái này (https://www.thingiverse.com/thing:4912018) của jadert và đo được 2.8 m/s @ 300 mm và 2.3 m/s @ 600 mm.

Tôi để ý thấy mấy cái lỗ thông hơi ở cái thứ hai bự hơn và ít bị thắt lại hơn so với cả thiết kế của Major Hardware lẫn Th3Hippy. Tôi cũng để ý là mấy cái thiết kế đều có mấy cái thanh giằng của quạt nằm trong mấy cái lỗ thông hơi.

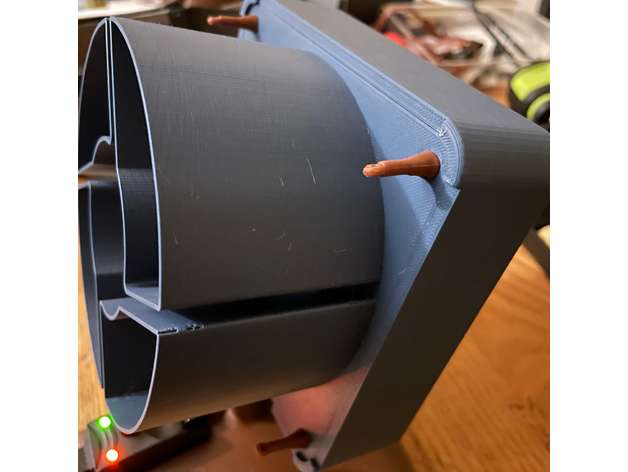

Vậy nên để thử nghiệm, tui đã tự làm cái thiết kế của mình, có mấy cái lỗ thông hơi hình dạng giống cái lỗ quạt và làm cho lỗ thông hơi thẳng, không bị thắt lại. Tui đo được tốc độ gió là 3.0 m/s @ 300 mm và 2.6 m/s @ 600 mm.

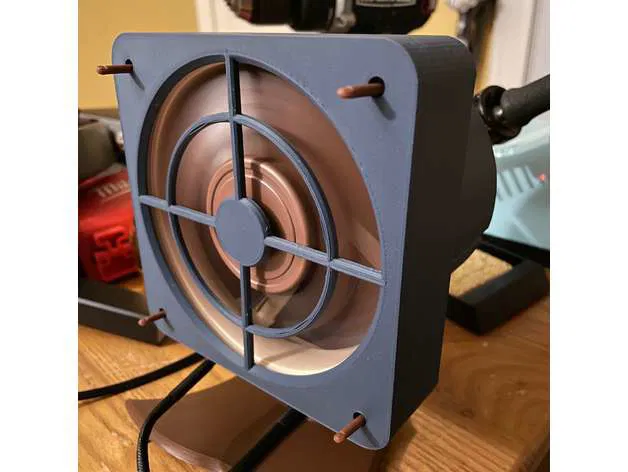

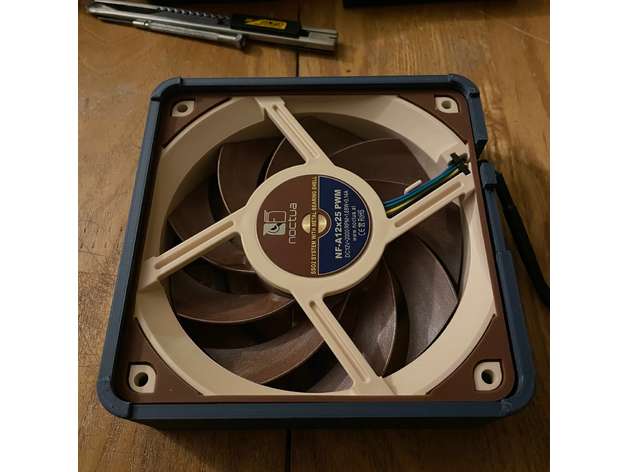

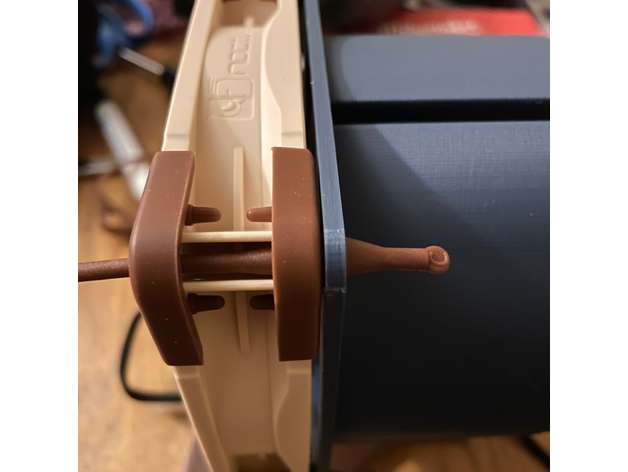

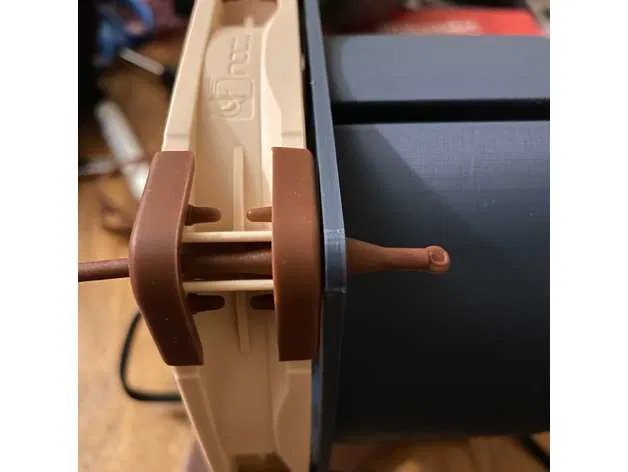

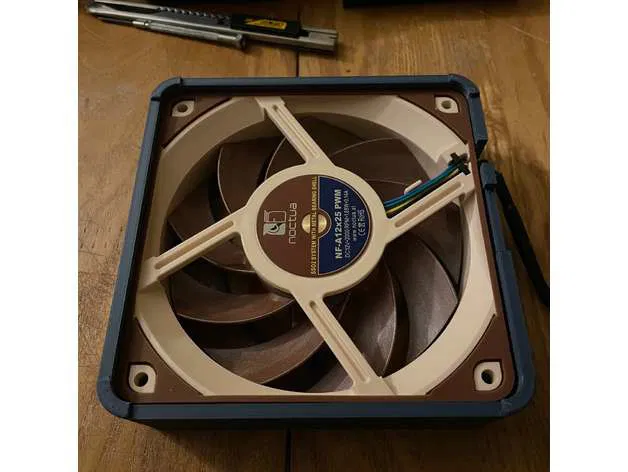

Tui cũng tạo ra hai cái vỏ cho quạt và hai phiên bản. Mấy cái này hơi khó gắn tại mấy cái ngàm ở góc dễ làm mấy cái nút cao su hoặc ron bị dồn lại. Tui thấy dễ nhất là đặt cái quạt vô cái vỏ sau trước rồi mới gắn cái bộ phận này vô phía trước và kéo mấy cái mount giảm sốc để siết nó vô. Nếu bạn đặt cái quạt vô mấy cái góc hơi xéo một chút thì sẽ dễ hơn đó. Cái vỏ nên nằm phẳng với cái mặt trước, và sẽ cần chút lực với khéo léo để gắn vô.

Ngoài ra còn có mấy phiên bản không có ngàm bấm ở góc nếu bạn muốn dùng ốc để cố định thay thế.

23/08/2021 Mấy cái lỗ thông hơi dễ bị gãy nếu bạn kéo mạnh quá. Tui làm gãy của tui rồi. Hãy tác động lực lên cái mặt và đừng bao giờ tác động lên lỗ thông hơi. Tui có thêm một cái vát ở điểm tiếp xúc để giúp lỗ thông hơi chắc hơn.

15/12/2023 Tui được yêu cầu làm phiên bản 140mm (bản gốc là 120mm cho cái quạt này: https://www.amazon.com/gp/product/B07C5VG64V/), nhưng tui không có quạt 140mm để thử vừa, nên tui dựa trên kích thước của một cái quạt Noctua 140mm tương tự. Tui đề xuất in thử vài lớp của mặt trước hoặc một trong hai cái vỏ sau để xem có cần scale hay không. Tui đã dùng kích thước được liệt kê của cái quạt này: https://www.amazon.com/Noctua-NF-A14-PWM-Premium-Cooling/dp/B00CP6QLY6/
