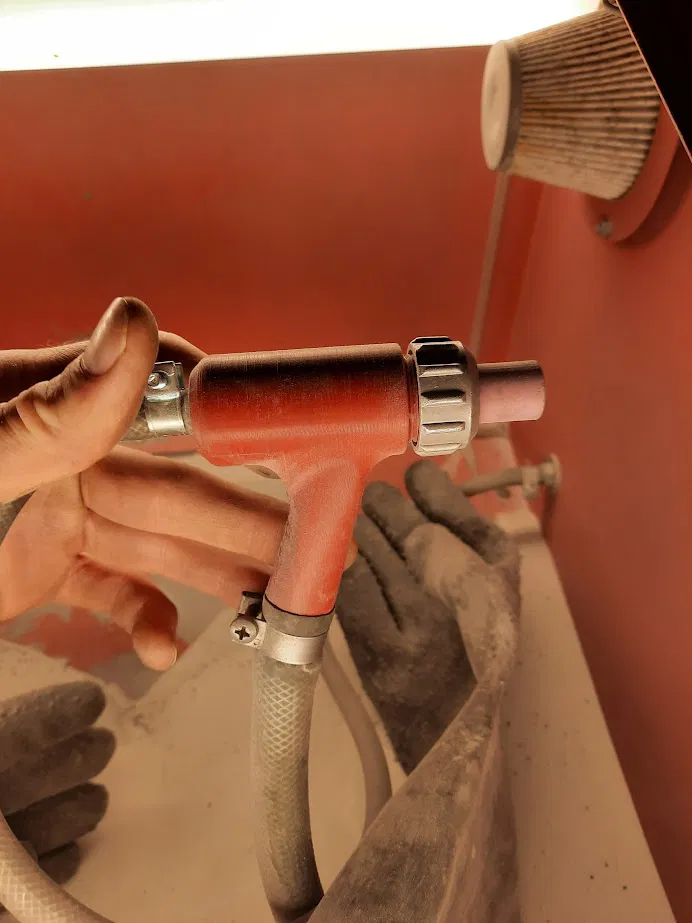

Súng phun cát (Sand blasting gun)

Cái súng phun cát này dùng để thay thế súng phun tiêu chuẩn trên tủ phun cát loại để bàn. Tui nghĩ nó cũng xài được cho loại tủ phun cát đứng.

Nên xài thêm bàn đạp chân nha, còn tui thì chỉ cắm rút dây hơi thôi lúc xài.

The blasting gun uses the same ceramic nozzle as the standard gun. The air nozzle I made out of a piece of 70mm long M10 threaded rod with a hole drilled through. The diameter of the air hole should be adjusted according to compressor size. I drilled mine at 3.5mm and my 5.5Hp compressor can hardly keep up. A 2-2.5mm nozzle would likely be suitable.
Tip of the air nozzle is placed about 15mm inside the gun from the tip. I would recommend to test different positions and see what works best for you. Same applies to air nozzle diameter.
The M10 thread is cut into the gun using a tap.

Hose connection is 12mm

Cái đai ốc in ra nó không khớp lắm, nên tui thử xài cái đai ốc nhôm zin thì nó vừa khít luôn.

Ban đầu tui định in cái này để thử thiết kế rồi tiện và hàn bằng nhôm, mà ai dè nó xài ngon quá nên tui quyết định in cái mới khi nào nó mòn thôi. Tới giờ nó vẫn còn xài tốt.

Tui mới thử với hạt thủy tinh thôi, mà hiệu quả của tủ phun cát tăng lên gấp mấy lần! Tui tháo sơn với gỉ sét nhanh gấp năm lần luôn. Giờ tui không làm part kịp với cái súng luôn á. Mà còn xài với áp suất giảm nữa.

Chuẩn bị bung hết sức mạnh của tủ phun cát của bạn đi!

Tui cũng mod thêm mấy cái nữa cho cái tủ để nó giống cái buồng trộn của mấy cái máy chuyên nghiệp hơn. Sẽ cập nhật hình sau.

Update: Joshcarz đã in cái súng này và phát hiện ra là nếu in cái đai ốc với scale 103% thay vì scale gốc thì nó sẽ vừa khít với súng.

Print Settings

• Printer:

Artillery Sidewinder X1 v4

• Rafts:

No

• Supports:

Yes

• Resolution:

200

• Infill:

40%

• Filament brand:

Fiberlogy Easy PLA

• Filament color:

Red

• Filament material:

PLA

• Notes:

In đứng trên nắp sau, có supports ở dưới tay cầm

Post-Printing

Cutting of thread

Cái ren M10 cho air nozzle thì tui cắt bằng taro. Có thể xài taro 3/8" cũng được, mà tui chưa thử.

Cái này tui đăng trên thingiverse trước, nên có thể mấy bồ đã thấy rồi.
