Trục Mendel X được sửa đổi để gắn hot end BitsFomBytes

Tác giả arhi_585078

Lượt tải
9
Lượt thích
1
Lượt coi
158

File 2 516,6 KB

  • x-carriage-upper_bfbmod_1765708906.stlSTL · 157 KB
  • x-carriage-lower_bfbmod_1765708907.stlSTL · 359,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Tao có một cái rapman (phiên bản reprap cắt laser từ bits from bytes) và nhìn vào nhiều thiết kế, tao rất thích cái bộ đùn mà anh này làm. Bộ đùn được chia làm hai phần (liên kết với 2 con ốc) - phần "drive" nơi trục điều khiển bởi động cơ bước kẹp và đẩy dây tóc - và phần "hot end" là nơi làm nóng chảy nhựa.

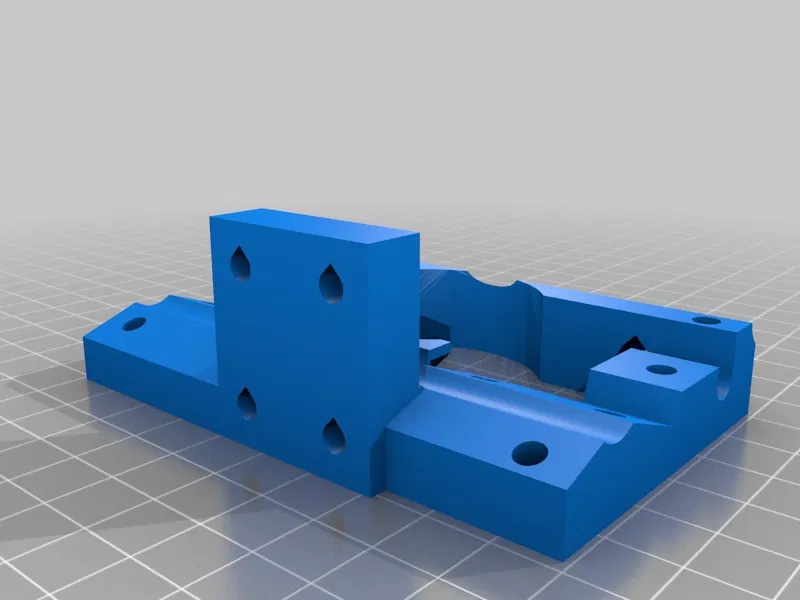

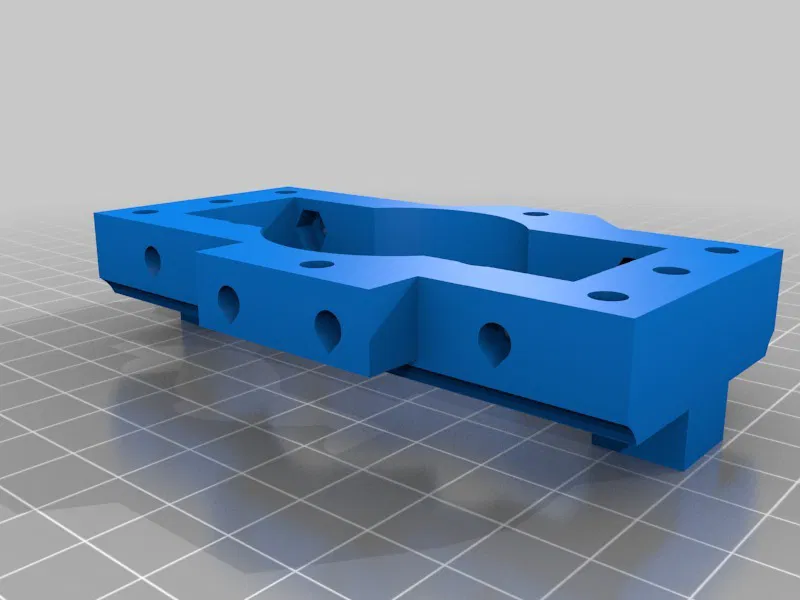

Sau nhiều ký dây tóc (abs, pp, hdpe, pla) qua cái hot end của bfb, tao chưa bao giờ gặp vấn đề gì với nó và vì họ bán hot end như một "phụ tùng" riêng lẻ, tao nghĩ có thể gắn nó vào Mendel bằng cách sử dụng bộ truyền động bánh xe và cáp bowden làm "phần còn lại" của bộ lắp ráp bộ đùn. Đây là một ý tưởng hay nhưng hot end của bfb có đường kính khoảng 40mm nên tao phải sửa đổi cái trục một chút (chỉ cần khoan một lỗ lớn 40mm vào đó).

Hướng dẫn

  • in trục dưới
  • in trục trên

lắp ráp như hướng dẫn trong sách hướng dẫn của mendel

cho cái hot end vào lỗ

gắn "giá đỡ cáp bowden" vào trục và gắn cái hot end bfb vào giá đỡ (phần này vẫn đang được vẽ)
