Titan Aero FanDuct - theUGLY

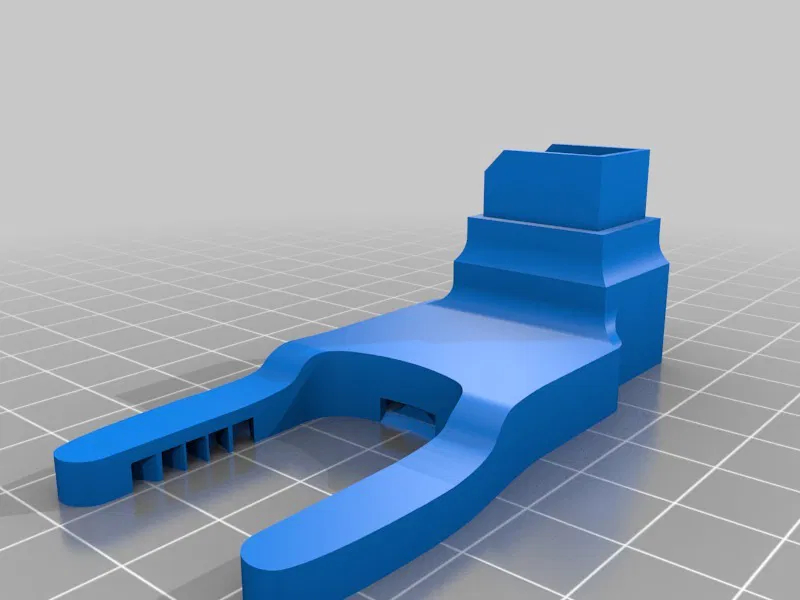

Thêm một cái FanDuct nữa cho Titan Aero. Sử dụng giá đỡ quạt của GaryK47 và quạt thổi 50mm tiêu chuẩn.

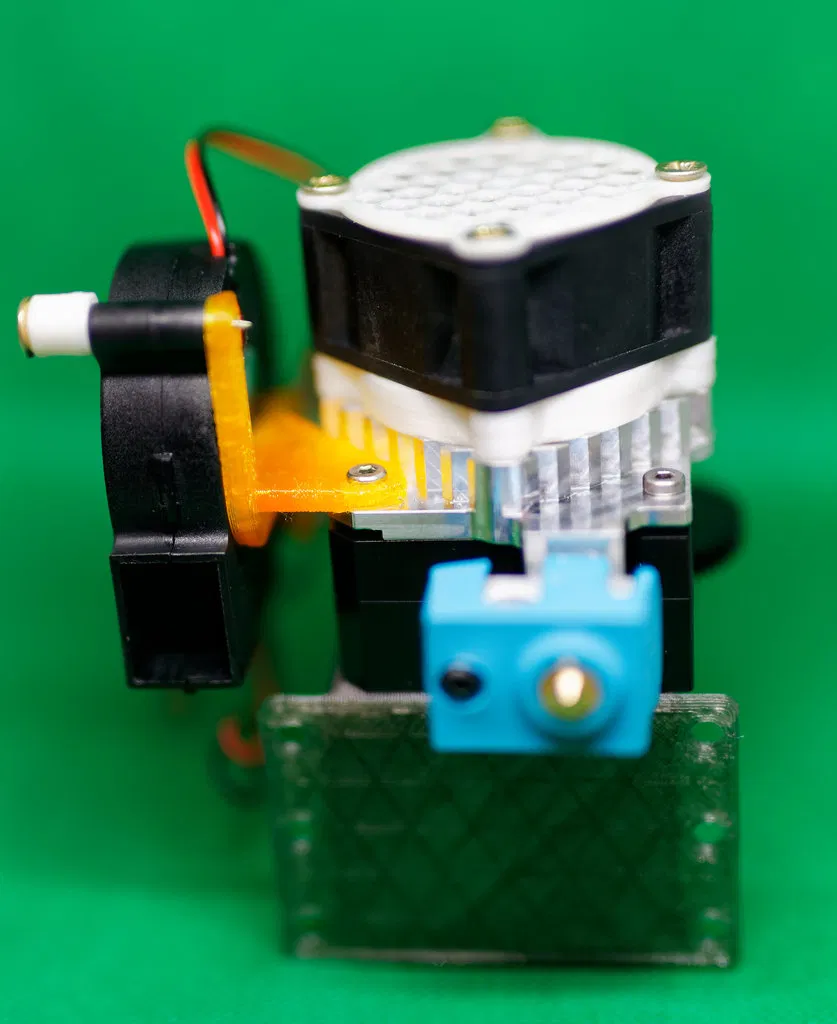

Tôi đã thử nhiều loại duct có sẵn và tất cả chúng đều thổi không khí tứ tung chứ không tập trung luồng khí đúng cách. Tôi đã thử sửa đổi một số cái nhưng cuối cùng đành bỏ cuộc và tự làm một cái từ đầu. Trông nó xấu hết chỗ chê nhưng hoạt động lại hiệu quả đáng ngạc nhiên. Nó yêu cầu khối gia nhiệt phải thẳng hàng với bộ tản nhiệt bằng nhôm của Aero. Nếu bạn vặn chặt khối gia nhiệt và nó bị nghiêng, hãy nới lỏng một chút đầu phun của bạn, xoay khối gia nhiệt để nó song song với bộ tản nhiệt nhôm (sao cho dây đi về phía motor hoặc về phía quạt tản nhiệt, chứ không phải sang bên) rồi siết chặt đầu phun của bạn.

• in
• đút quạt vào duct
• gắn quạt vào giá đỡ quạt
• in và tận hưởng

In dễ dàng mà không cần support cả trên PETG và ABS. Tôi nghi ngờ PLA sẽ không hoạt động tốt cho duct quạt nên tôi chưa bao giờ tự mình thử, nhưng nếu bạn có thử thì làm ơn cập nhật bình luận về hiệu suất khi in bằng PLA nhé :D Cá nhân tôi nghi ngờ PLA sẽ hoạt động ổn vì duct quạt bao quanh khối gia nhiệt nên tôi sợ PLA sẽ bị mềm và cong.

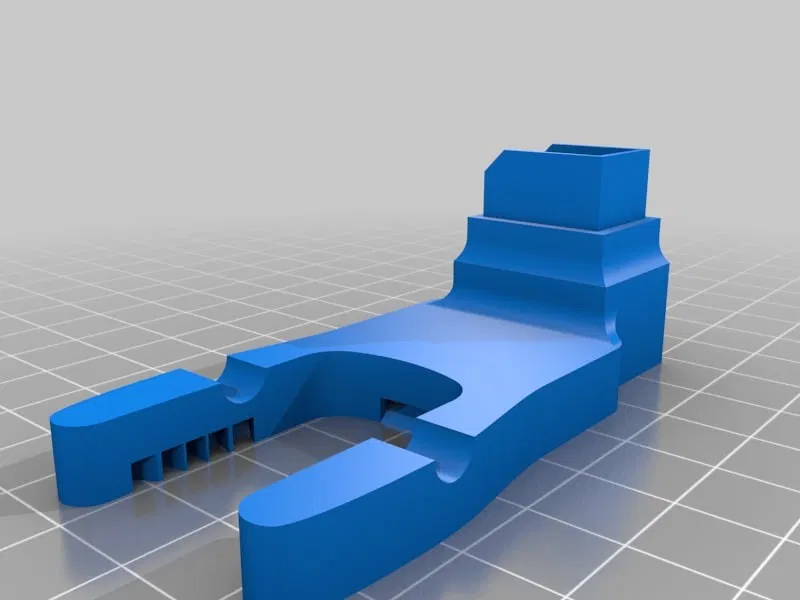

Bản V2 cho phép quản lý dây cáp dễ dàng hơn và nhẹ hơn một chút.

Nguồn mở luôn có sẵn trên onshape

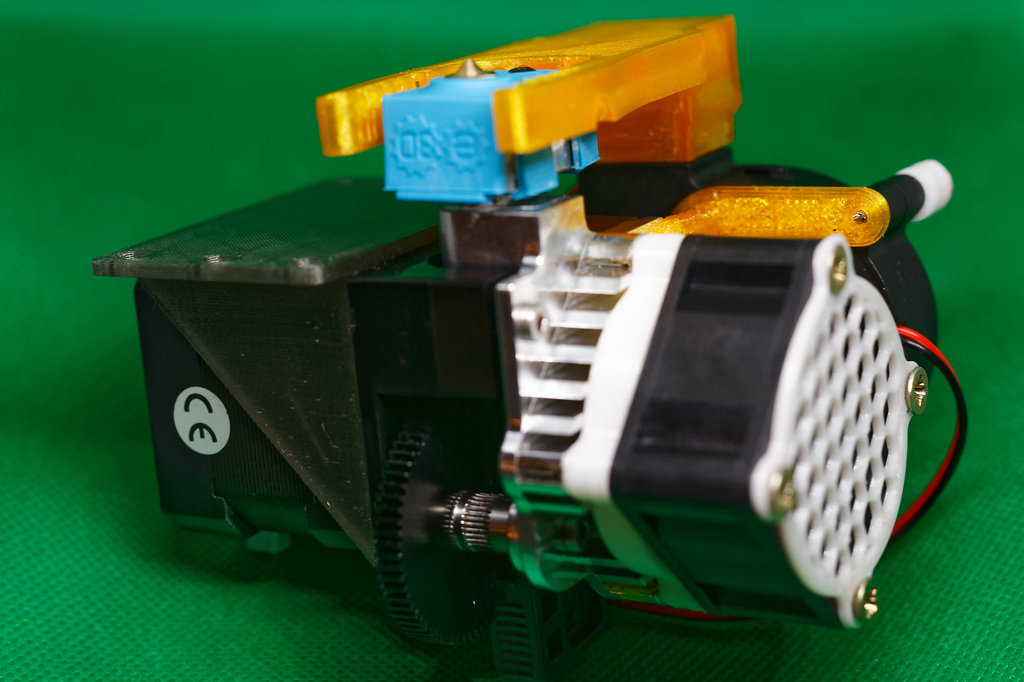

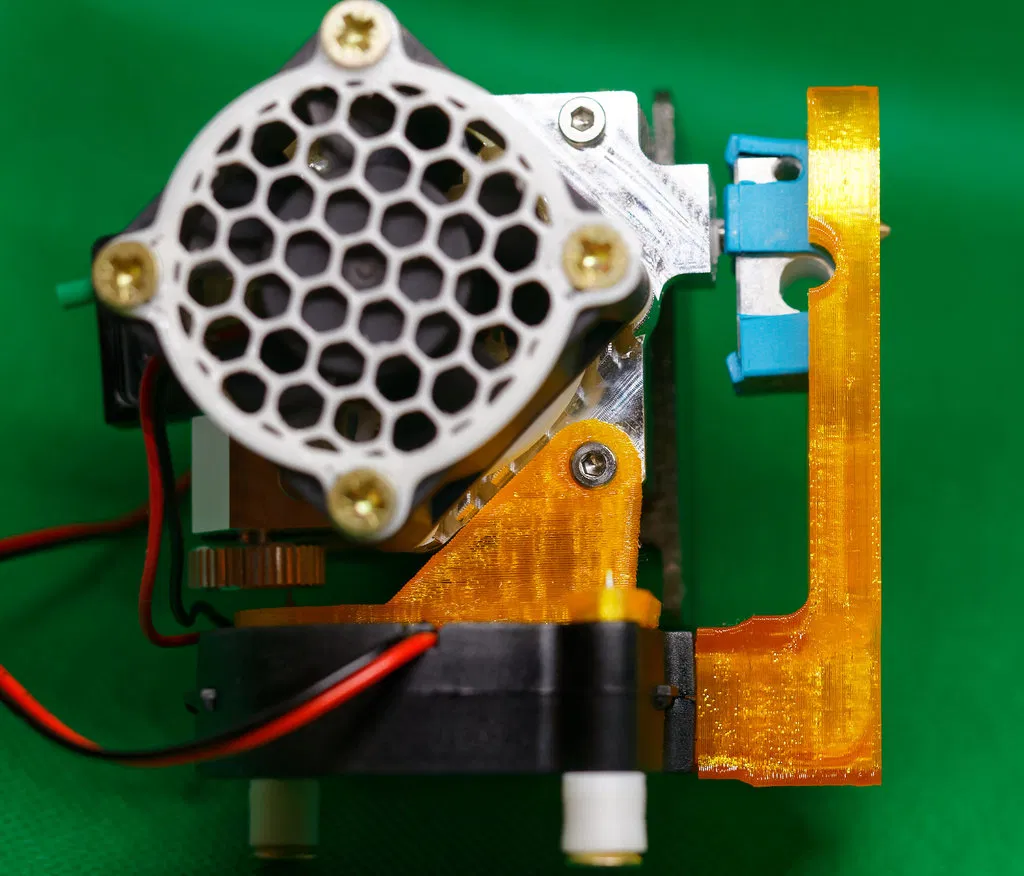

p.s. lưới trắng phía trên quạt được thay thế (đây là sunone maglev siêu êm với luồng khí cao) là thing:2335067 in bằng TPU, giữa quạt và tản nhiệt là cùng một thứ được scale theo trục Z cũng in bằng TPU, nó lẽ ra làm luồng khí từ quạt ổn định hơn nhưng thực tế thì in ra vì tôi không có ốc vít đúng kích cỡ, nên để dùng ốc dài hơn tôi đã thêm cái "tăng đơ" 7mm này... cũng như các bộ phận màu trắng trên quạt thổi là những vòng đệm TPU dày tôi in ra vì ốc vít quá dài :)

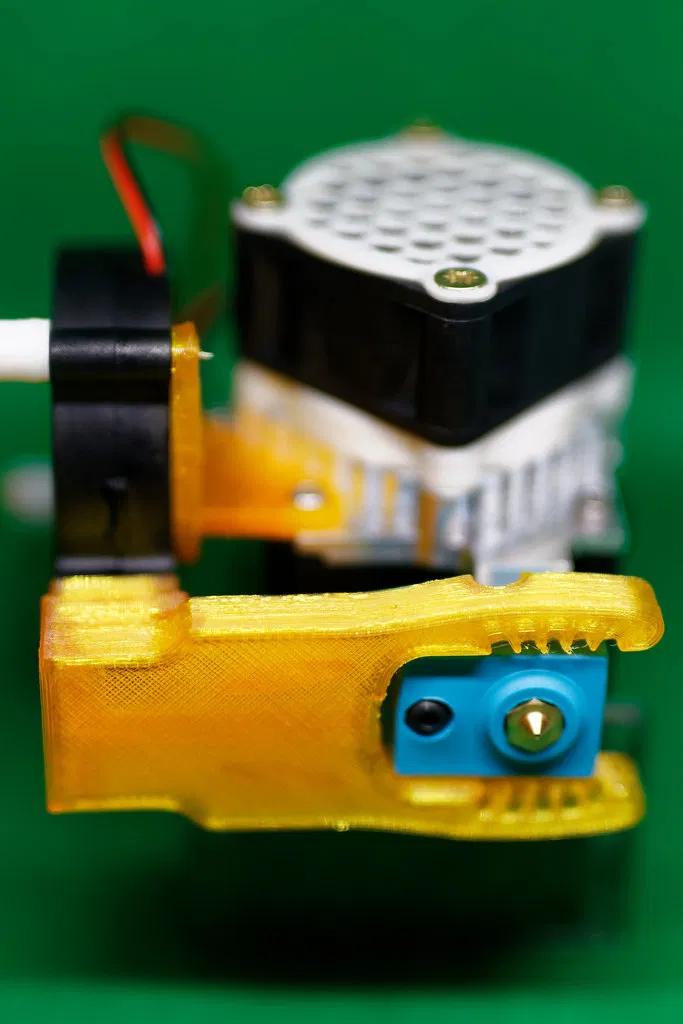

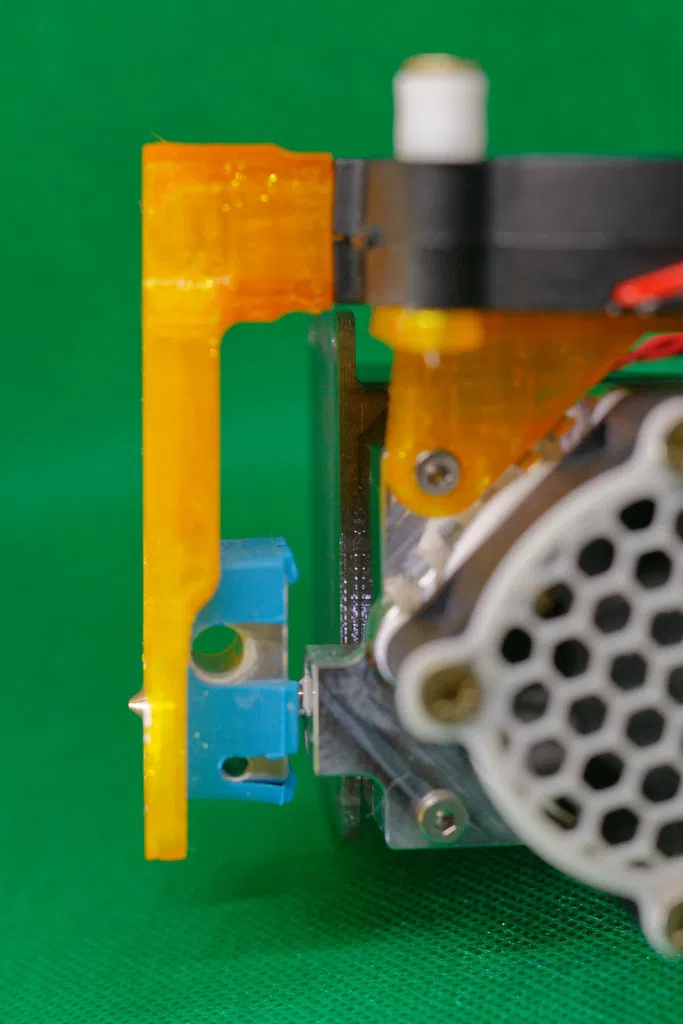

Sau khi in

Lỗ ở giữa

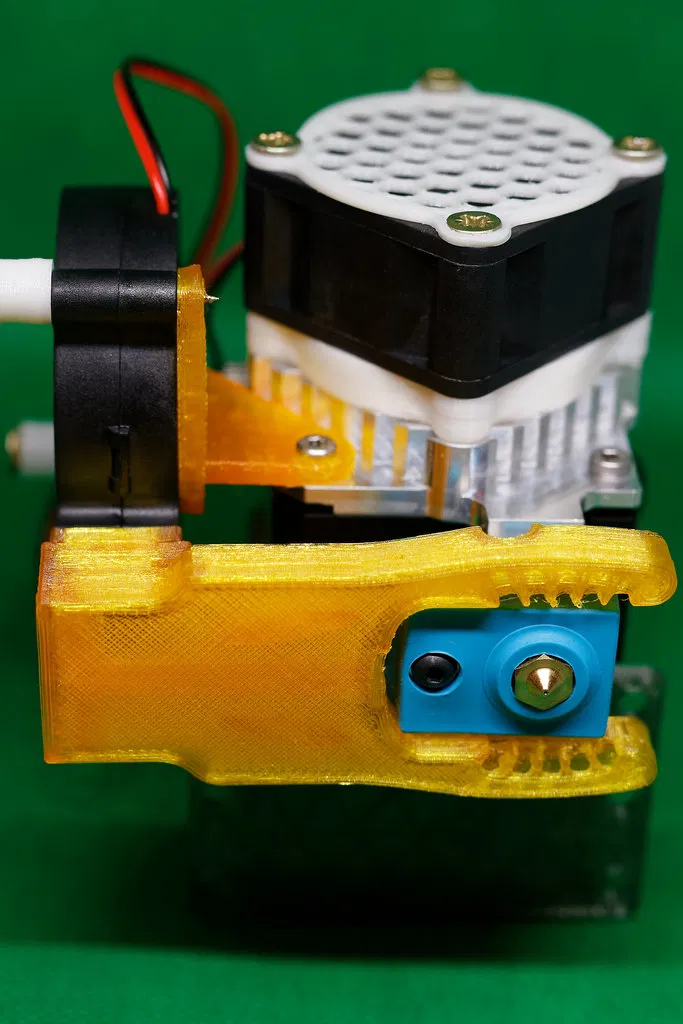

Nếu khối gia nhiệt của bạn được định hướng như hình của tôi, hãy đun chảy một sợi filament (hoặc dùng một miếng băng dính hoặc..) và bịt lỗ nhỏ ở giữa giữa các nhánh lại, vì theo hướng này lỗ đó không có tác dụng gì hữu ích (và thậm chí có thể gây hại), lỗ ở giữa nên được giữ mở nếu khối gia nhiệt của bạn xoay 180 độ so với những gì hình ảnh của tôi cho thấy.
