Bàn máy X cho Flex3Drive - Wanhao Duplicator, Malyan M150 và các bản sao I3

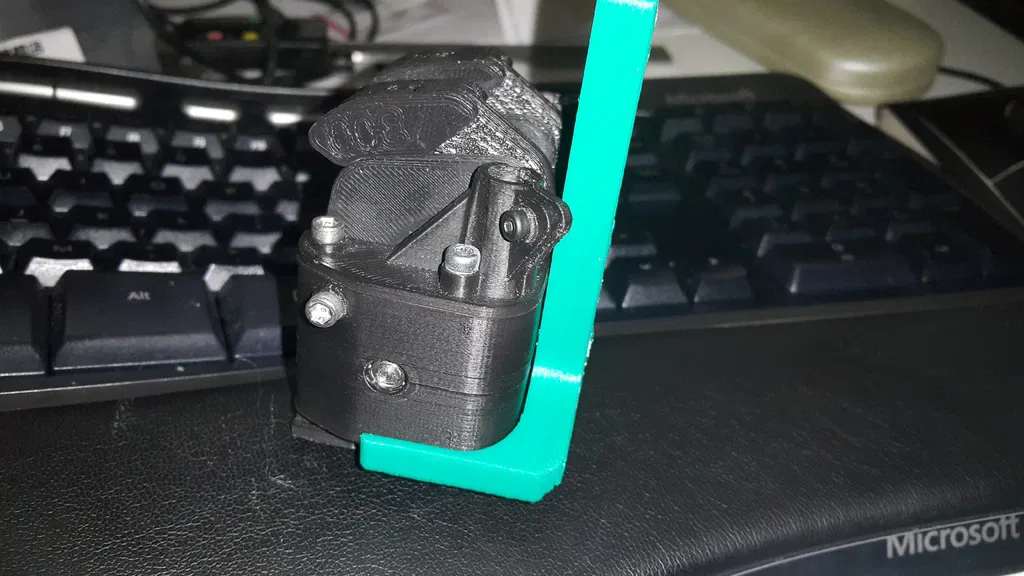

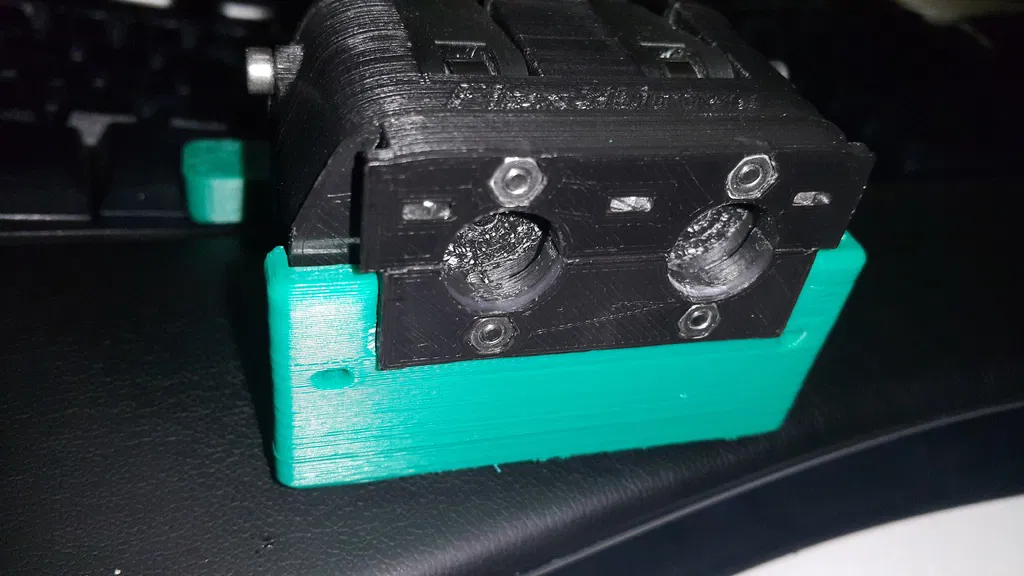

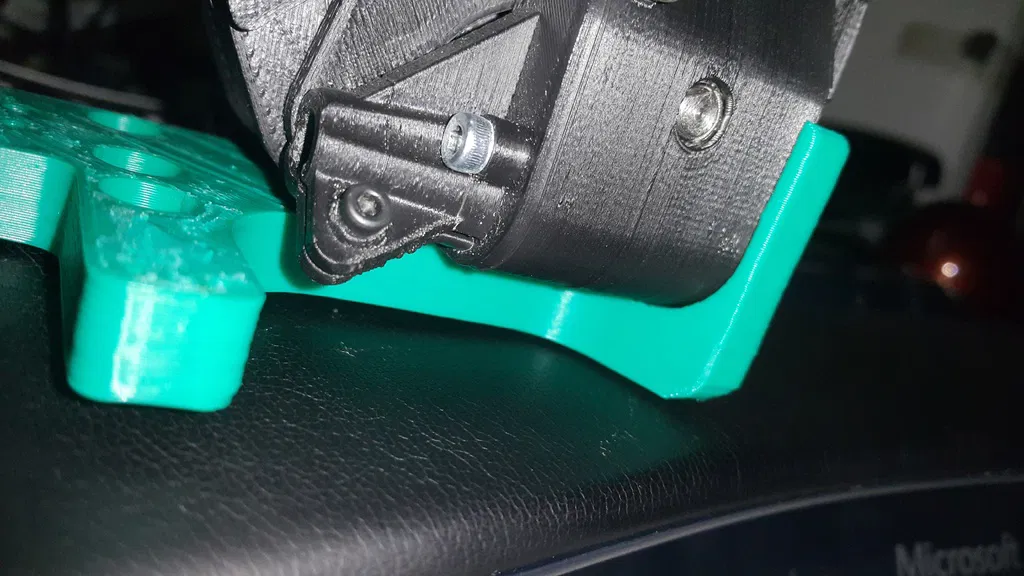

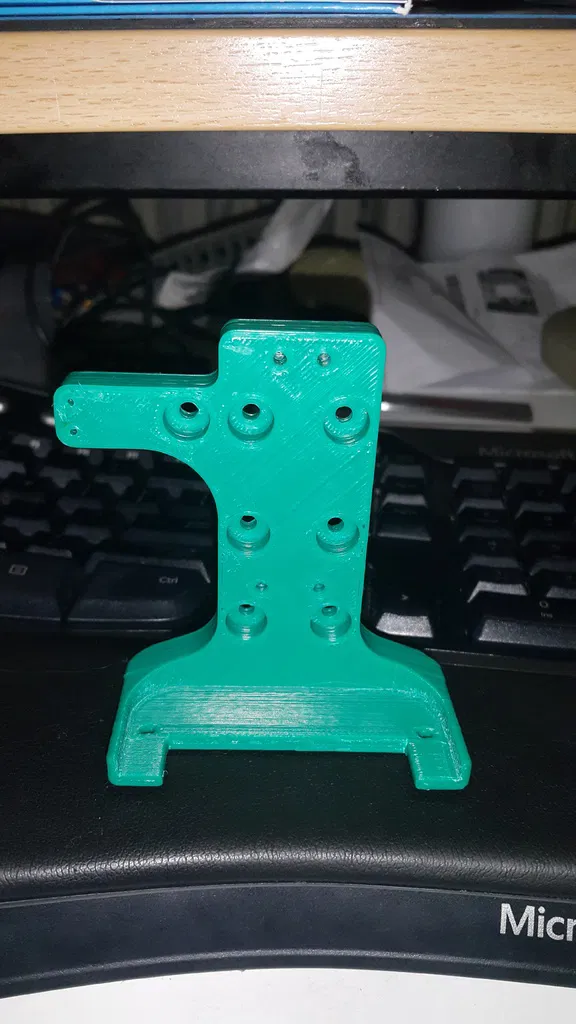

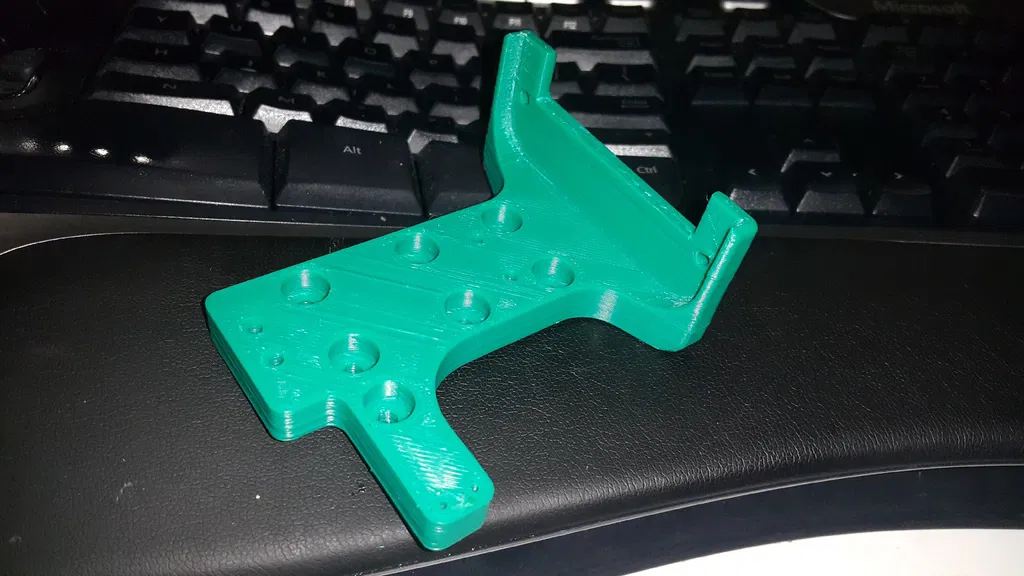

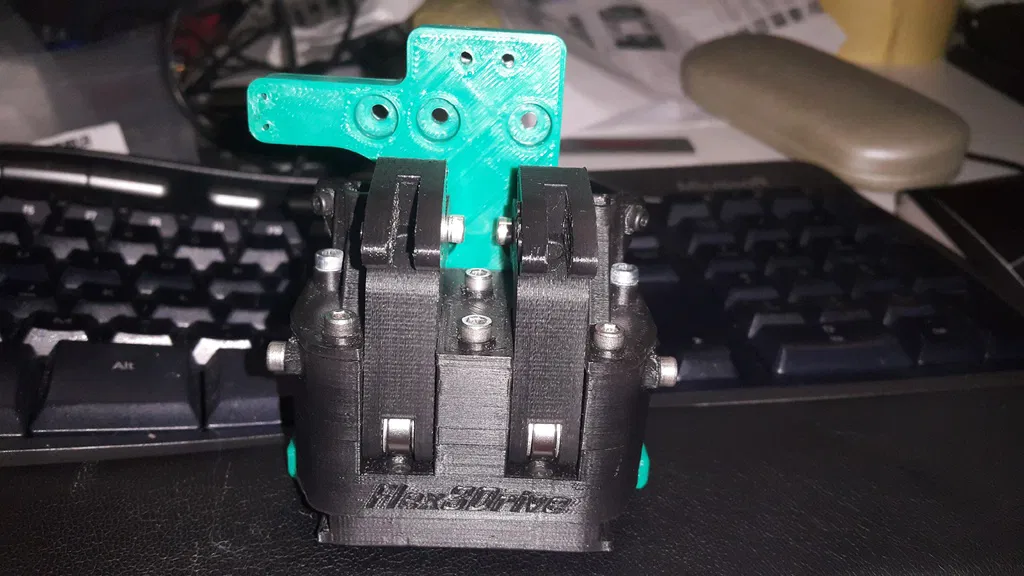

Bàn máy X (dành cho Wanhao Duplicator I3, Malyan M150 và các bản sao I3 tương tự) có thể gắn bộ truyền động extruder flex3drive kép.

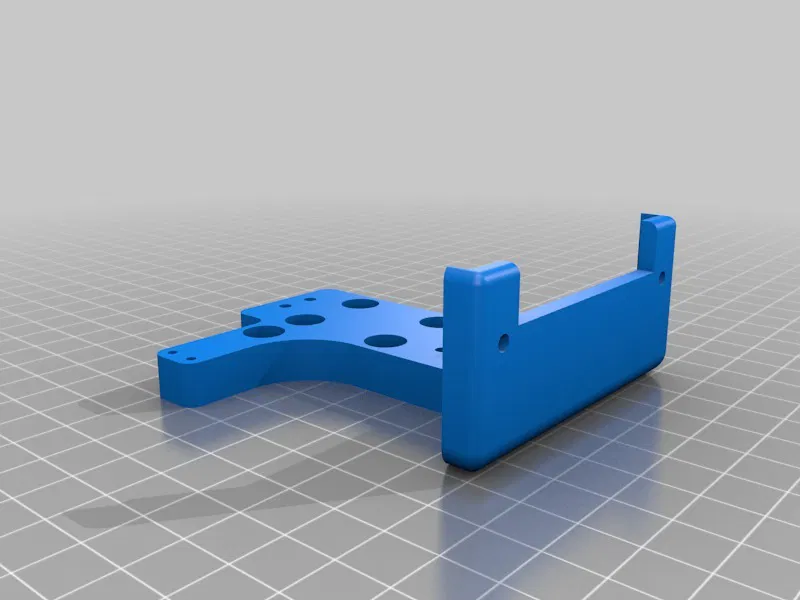

nguồn "files" (onshape)

Tôi đang dùng bộ truyền động kép flex3drive này với 2 đầu phun (một loại 1.75mm, một loại 3.00mm) và giờ đang chuyển bộ này sang M150.

Lưu ý thú vị, bộ phận in với ABS ở chế độ 50% infill vẫn nhẹ hơn đáng kể so với giá đỡ sắt ban đầu :D

Cài Đặt In

Máy in:

tự làm

Rafts:

Không Quan Trọng

Supports:

Không

Độ phân giải:

0.25

Infill:

50%

Ghi chú:

các lớp dày cho bộ phận chắc hơn .. 0.25-0.3mm hoạt động tốt, tăng nhiệt độ lên mức tối đa mà bản in vẫn tốt với sợi nhựa của bạn để có độ bám dính giữa các lớp tốt.

lưu ý rằng bộ phận này "dày", có lẽ "quá chắc" cho những gì nó cần để giữ nhưng tôi chưa bao giờ thích những thứ mỏng manh dễ rung lắc và gãy :D

không cần support, bạn cần bàn nhiệt vì bộ phận này khá mỏng và dài nên nó sẽ bị cong vênh nếu không có bàn nhiệt.

Sau In

nếu bộ phận của bạn bị cong nhẹ, bạn có thể làm nóng bộ phận và duỗi thẳng bằng cách vặn nó vào một miếng gỗ .. thậm chí còn tốt hơn nếu bạn vặn nó và sau đó từ từ làm nóng nó và siết chặt các vít để làm phẳng nó đúng cách :D

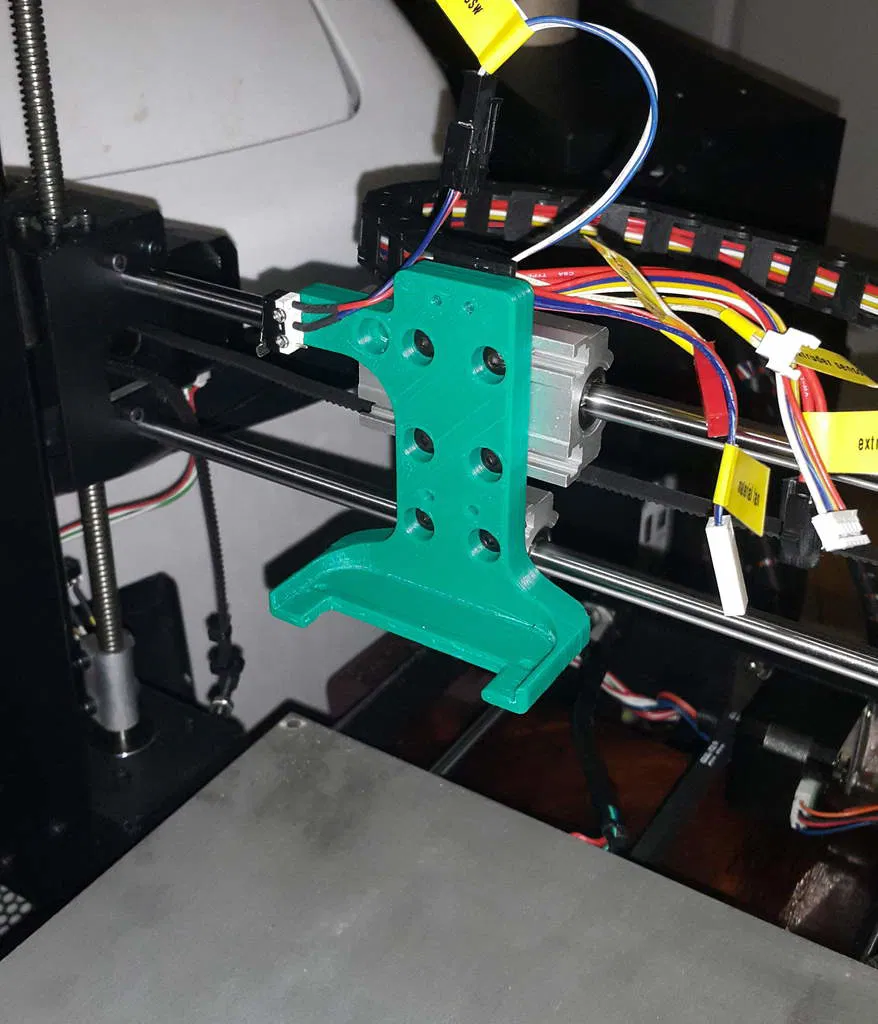

các lỗ vít để gắn bàn máy x vào vòng bi mong đợi một vòng đệm M4 và một vít đầu lục giác (allen) M4 tiêu chuẩn. sử dụng vòng đệm với vít lục giác! các vít đầu phẳng ban đầu có thể đủ dài để vừa, vì đầu vít lớn hơn cho vít đầu phẳng nên chúng có thể dùng mà không cần vòng đệm. vít ban đầu của tôi vừa đủ dài nên tôi đã dùng chúng (chúng vặn vào các đai ốc trong vòng bi hơn 2 vòng - đủ :D). sẽ tốt nếu sử dụng khóa ren trên các vít đi vào vòng bi (vít của tôi ban đầu được khóa ren trên m150) vì đầu vít "rung" hoặc bạn sẽ phải siết chặt lại chúng theo thời gian

các lỗ nhỏ tôi tạo ra để vừa với các đầu ren kim loại của mình mà tôi "làm nóng và lắp" vào bộ phận này nhưng bạn có thể sử dụng đai ốc m3/m4..
