Bộ X-carriage Module cho M150, Wanhao I3 và các máy in tương tự

Bộ X-carriage Module cho M150 (và các bản sao i3 tương tự như wanhao duplicator i3)

LƯU Ý: Cái này chỉ hữu ích nếu bạn thực sự thường xuyên sử dụng các công cụ khác nhau và có kế hoạch thay đổi chúng trên một máy in duy nhất (ví dụ: tôi thường xuyên chuyển đổi giữa MK10 đơn và flex3drive đôi, và có lẽ tôi sẽ lấy một cái zesty, tôi dùng bút, laze và trục flexy proxxon)! Nếu bạn chỉ chạy một công cụ thì đừng lãng phí thời gian với bộ giữ này

ĐANG PHÁT TRIỂN

• chỉ có một vài module có sẵn, sẽ có thêm nhiều module nữa
• không biết cái này có hoạt động hay hữu ích gì không nhưng đó là một thử nghiệm thú vị :D

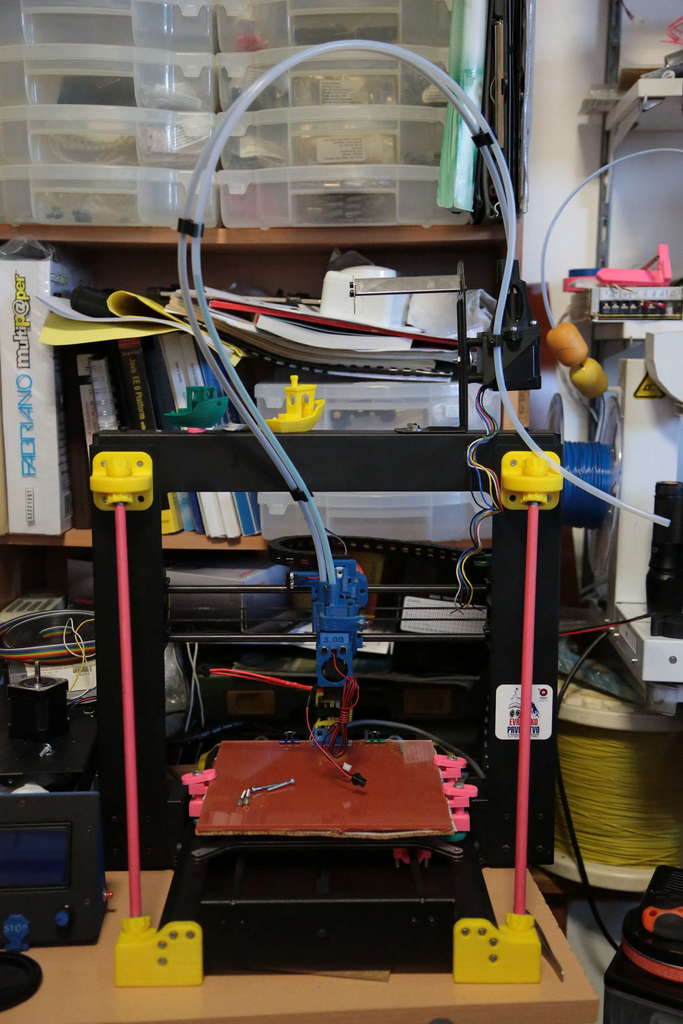

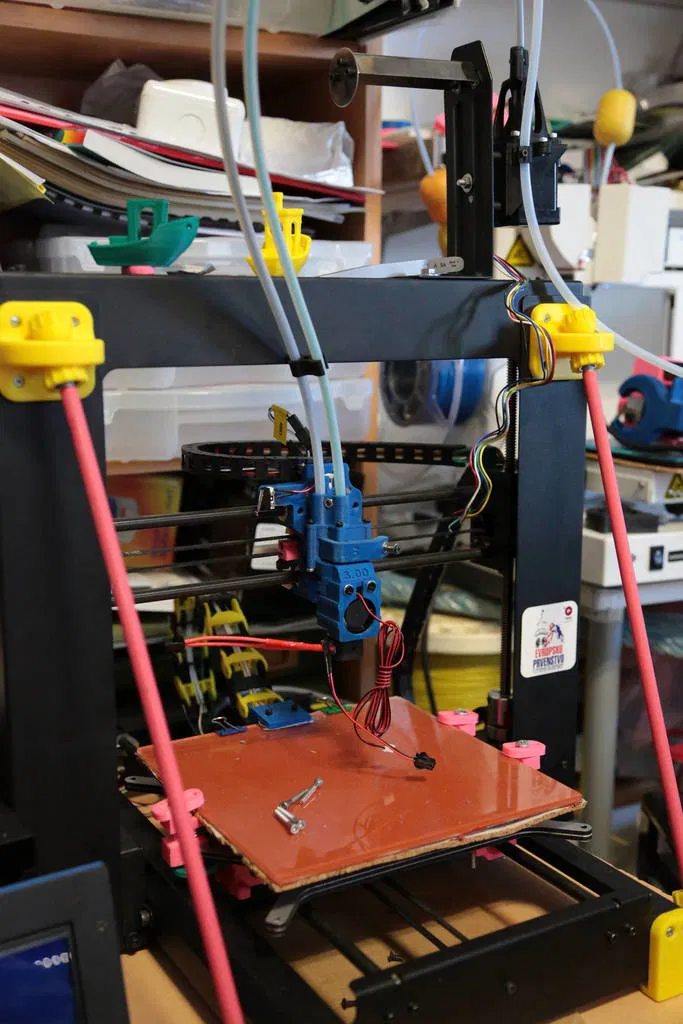

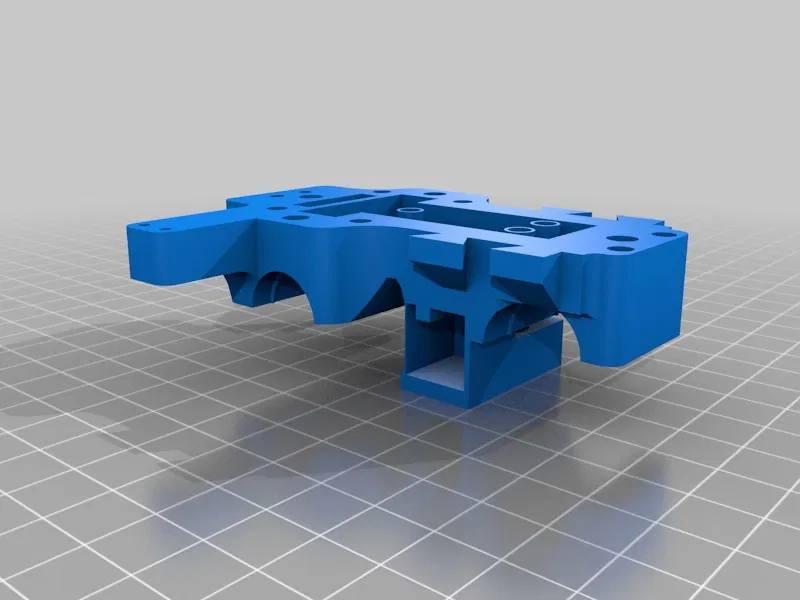

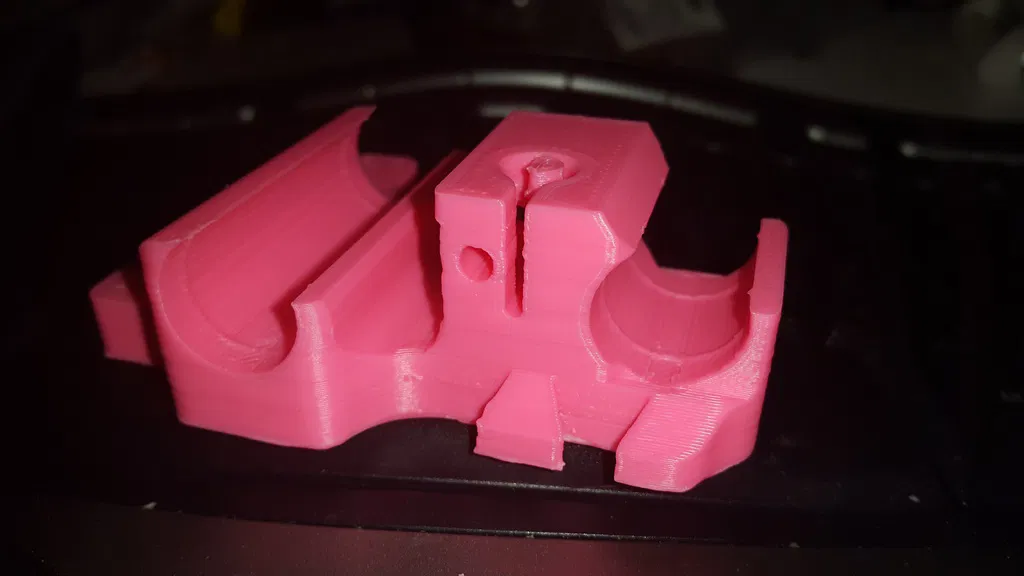

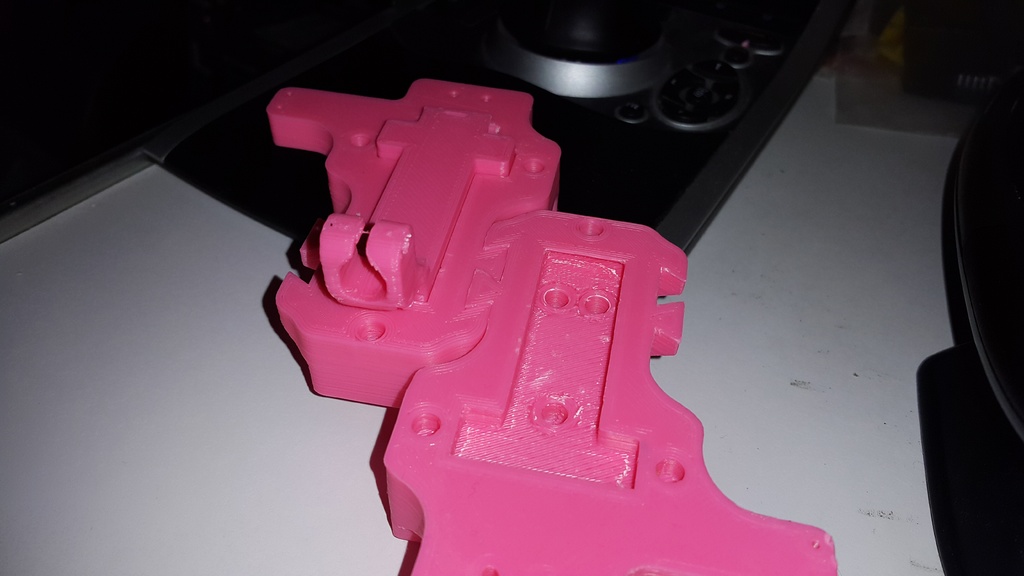

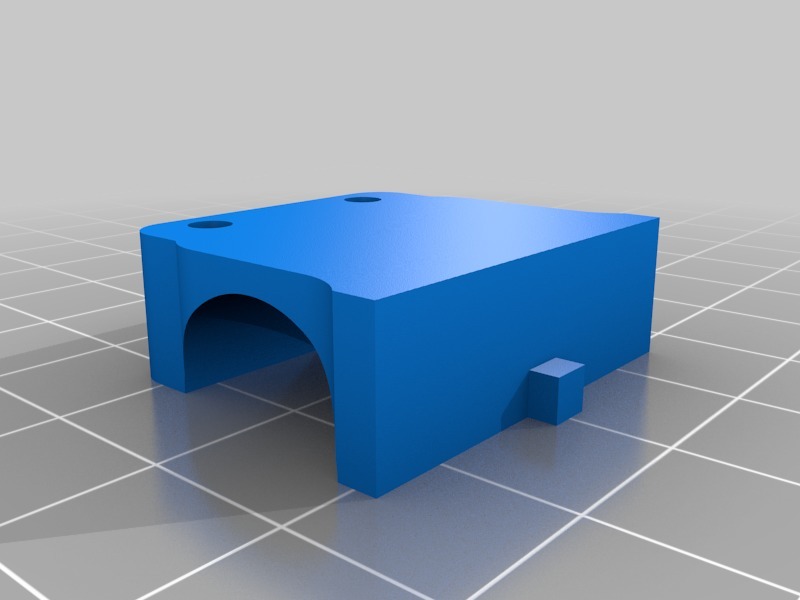

Ý tưởng là có một X-carriage duy nhất gắn vào các bạc đạn (tôi đang sử dụng loại RJMP-01-08 IGIS DRYLING để đo đạc nhưng hầu hết các bạc đạn 8mm đều có kích thước giống nhau) giữ dây cáp và công tắc giới hạn X với cổng "nhả nhanh" ở phía trước, nơi bạn có thể dễ dàng kết nối/ngắt kết nối bộ đùn, thứ laze, đầu dò cảm ứng máy quét 3D, v.v.

Tôi đang sử dụng chèn đồng M4x5x5 để ghép các bộ phận lại với nhau vì chúng cho thấy tiềm năng lớn cho đến nay.

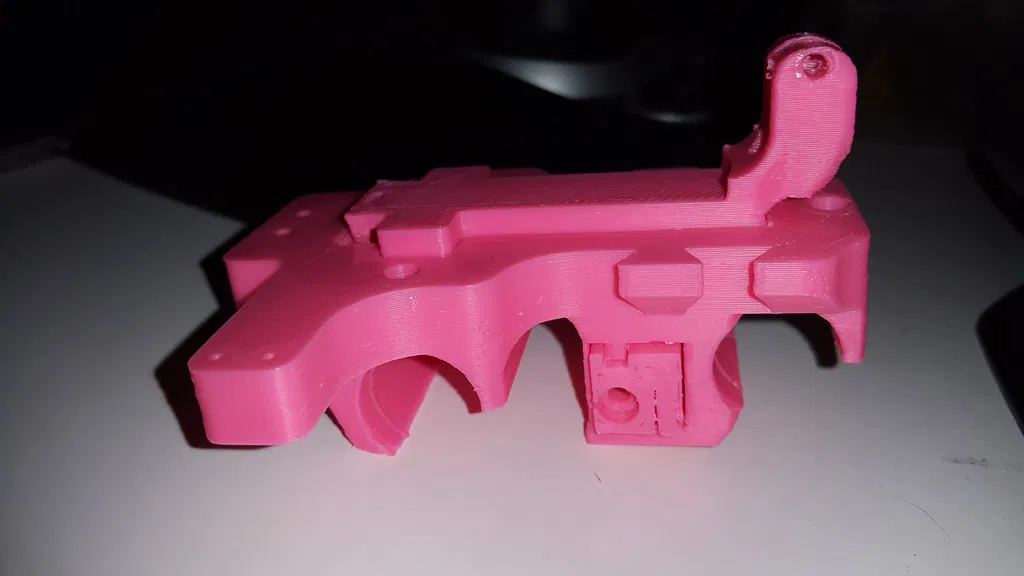

cập nhật 20170129: có vẻ hoạt động tốt, có thể in mà không cần hỗ trợ, bẻ bỏ "vỏ lỗ" sau khi in và đảm bảo bạn có máy in được hiệu chuẩn tốt có khả năng bắc cầu :D ... nếu bạn không thể bắc cầu hoặc chỉ thích in ABS nóng nên việc bắc cầu không khả thi, bạn có thể sử dụng hỗ trợ, "vẻ ngoài" của bộ phận được hỗ trợ không quá quan trọng vì nó không nhìn thấy được

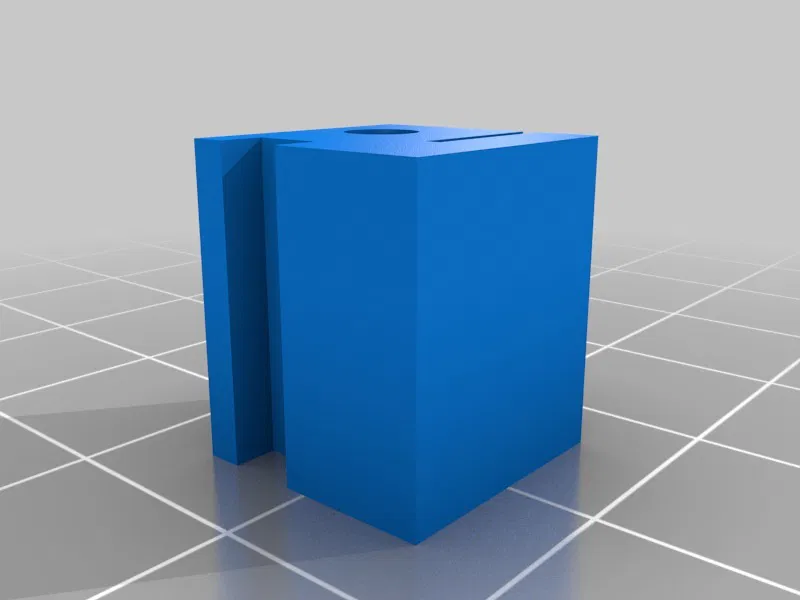

trên tấm đế ở cả hai bên là các ổ cắm đính kèm hình kim cương - "phích cắm tiện ích" - để dễ dàng gắn các thiết bị ngoại vi như quạt chẳng hạn

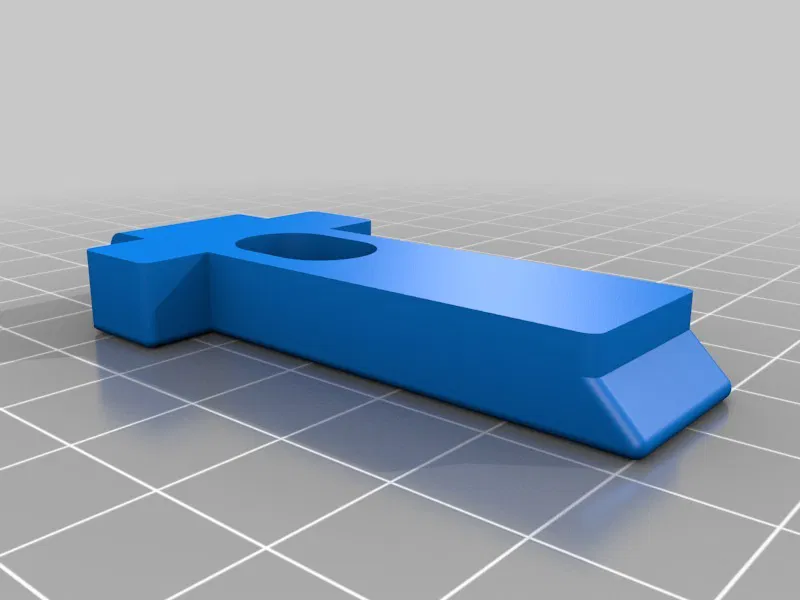

trên khe T để "gắn công cụ" có một khe "lưỡi gà" cho phần lưỡi công cụ nhả nhanh có thể có

Tôi đang sử dụng s3d để cắt nó với lớp đầu tiên 9mm (tấm đế) sử dụng mật độ điền 40% và cấu trúc tổ ong đầy đủ in ở độ cao lớp 0.25mm, điều này tạo ra một tấm đế chắc chắn nhưng rất nhẹ được in siêu nhanh, phần còn lại của bản in là mật độ điền 70% rectilinear để "kẹp bạc đạn" có đủ sức mạnh để kẹp bạc đạn đúng cách. phần trên cũng được in ở lớp 0.1mm để có độ chính xác tốt hơn của các kẹp. Tôi cũng đang in phần trên nóng hơn vài độ để có thêm độ bền / độ bám dính lớp tốt hơn.

nếu bạn không thể in các giai đoạn khác nhau của bộ phận với các tham số khác nhau, việc in toàn bộ bộ phận với mật độ điền 50% với 4 lớp vỏ, 4 lớp trên + 4 lớp dưới liền khối và độ cao lớp 0.15mm sẽ hoạt động hoàn hảo cho bộ phận, việc in chúng với các cài đặt khác nhau chỉ giúp in nhanh hơn nhiều

Tôi đang sử dụng ABS để in cái này chỉ vì tôi chủ yếu in ABS nhưng x-carriage và khối trượt có thể được in bằng bất kỳ vật liệu nào. PLA sẽ hoạt động, PETG sẽ hoạt động, HIPS có lẽ sẽ hoạt động .. Nylon .. không có ứng suất hoặc nhiệt đáng kể nào tác động lên bộ phận này nên không có giới hạn nghiêm trọng nào về vật liệu, vì vậy hãy in bằng vật liệu bạn cảm thấy thoải mái nhất khi in :D .. lý tưởng nhất là HDPE sẽ tốt nhất nhưng nó khá khó in

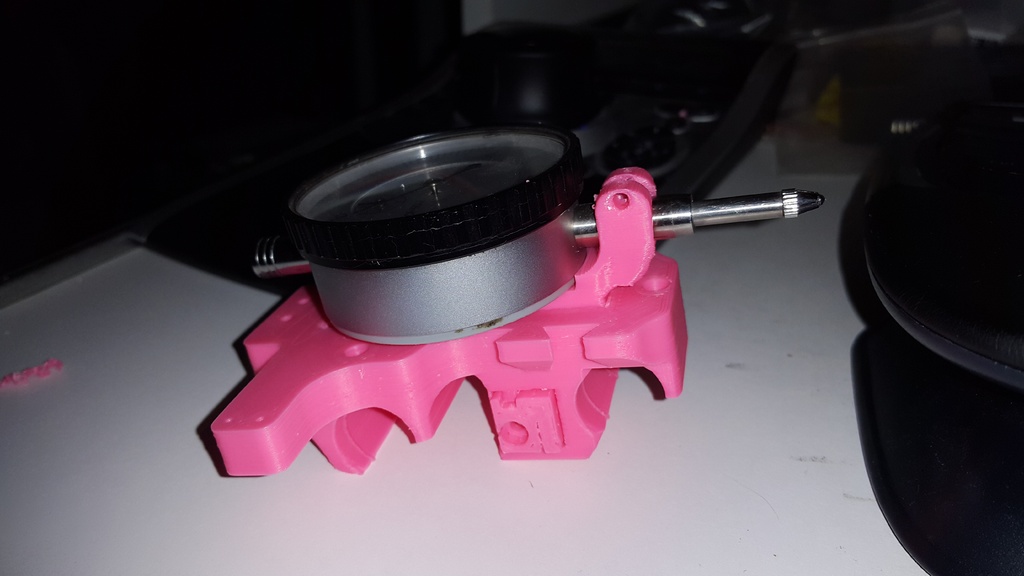

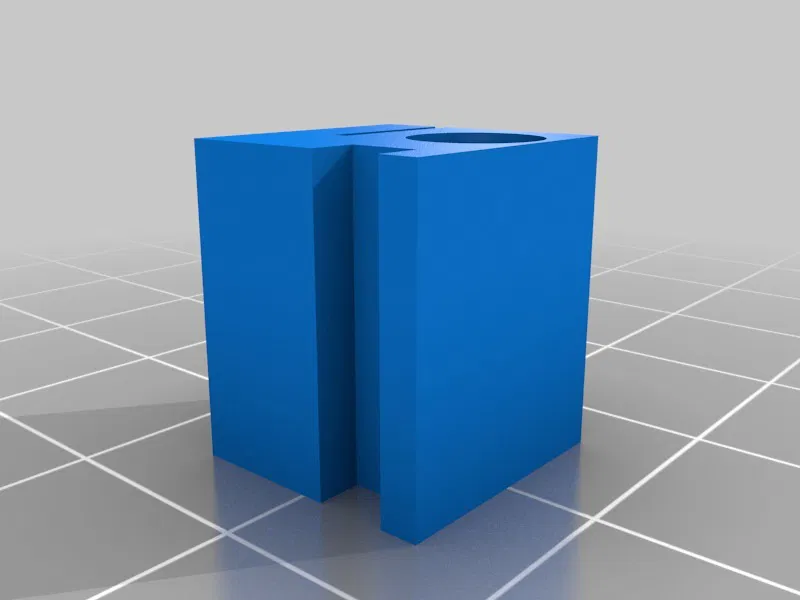

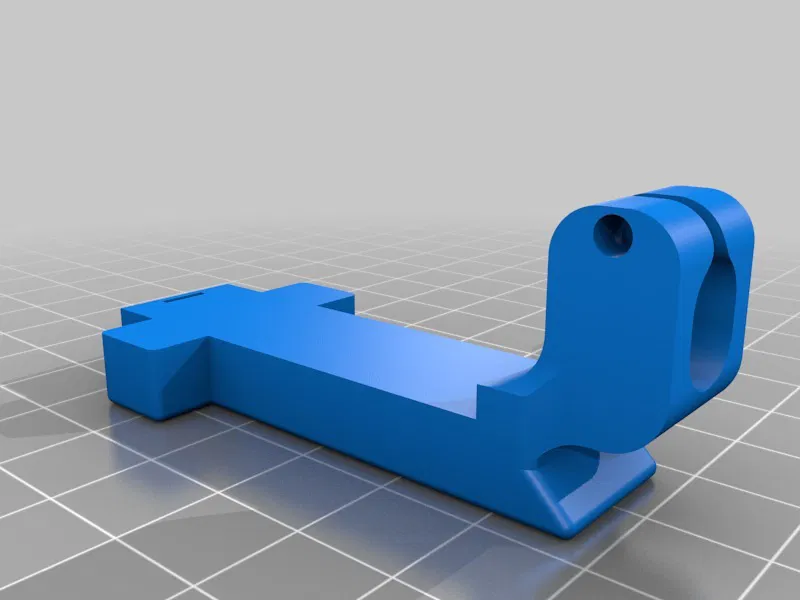

Cập nhật 20170131 "Module" đầu tiên hoạt động hoàn hảo! Đó là một bộ giữ chỉ báo đơn giản. Cũng đã thử nghiệm "phích cắm tiện ích" giữa hai tấm đế phía sau, chúng khớp với nhau tuyệt vời và rất chắc chắn, vì vậy đây sẽ là một nơi tốt để gắn các tiện ích (quạt, bộ thổi ..)

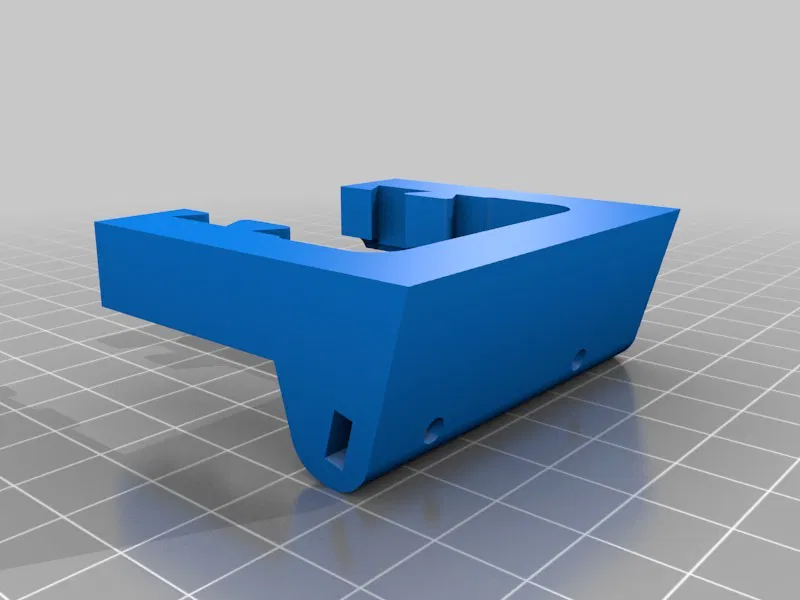

Cập nhật 20170201 Đã thêm bộ phận "toolholder BASE" - đây là đế của bộ giữ công cụ, nó không giữ bất cứ thứ gì, nó chỉ là một stl cơ bản mà trên đó bất kỳ bộ giữ công cụ nào khác có thể được dựa vào

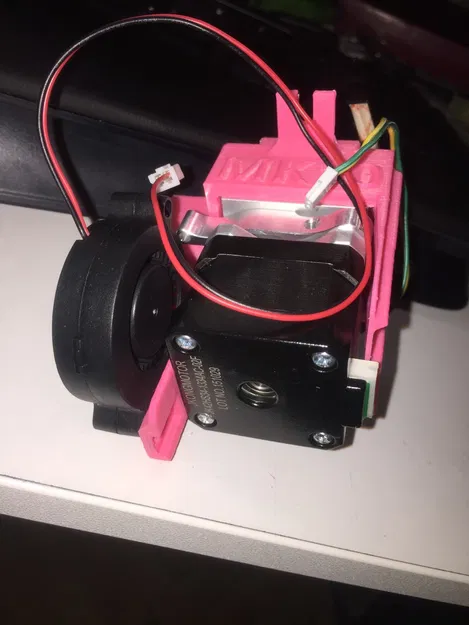

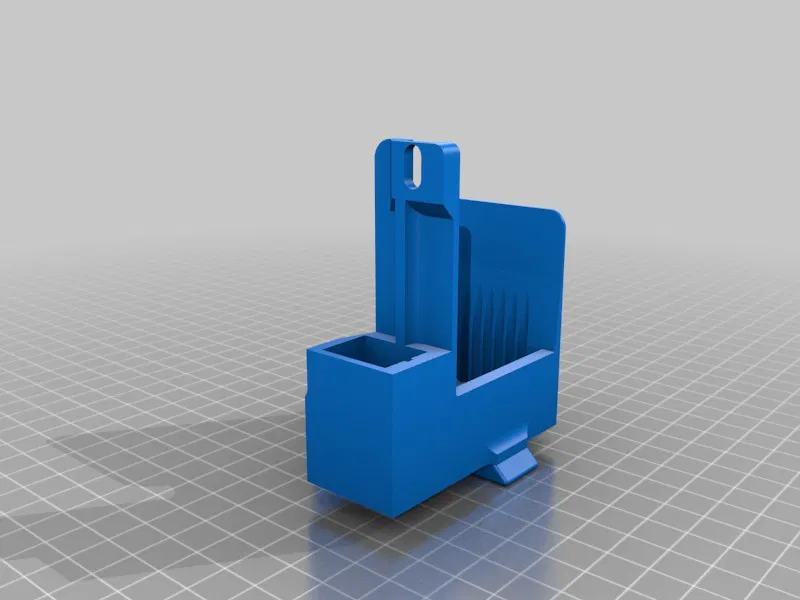

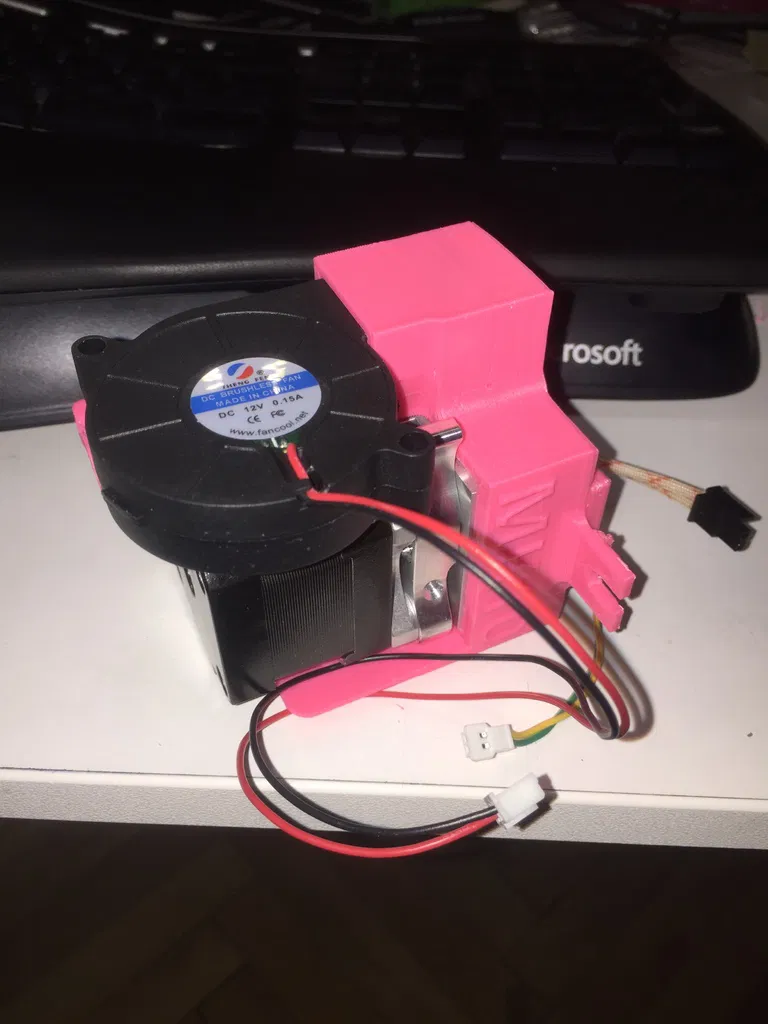

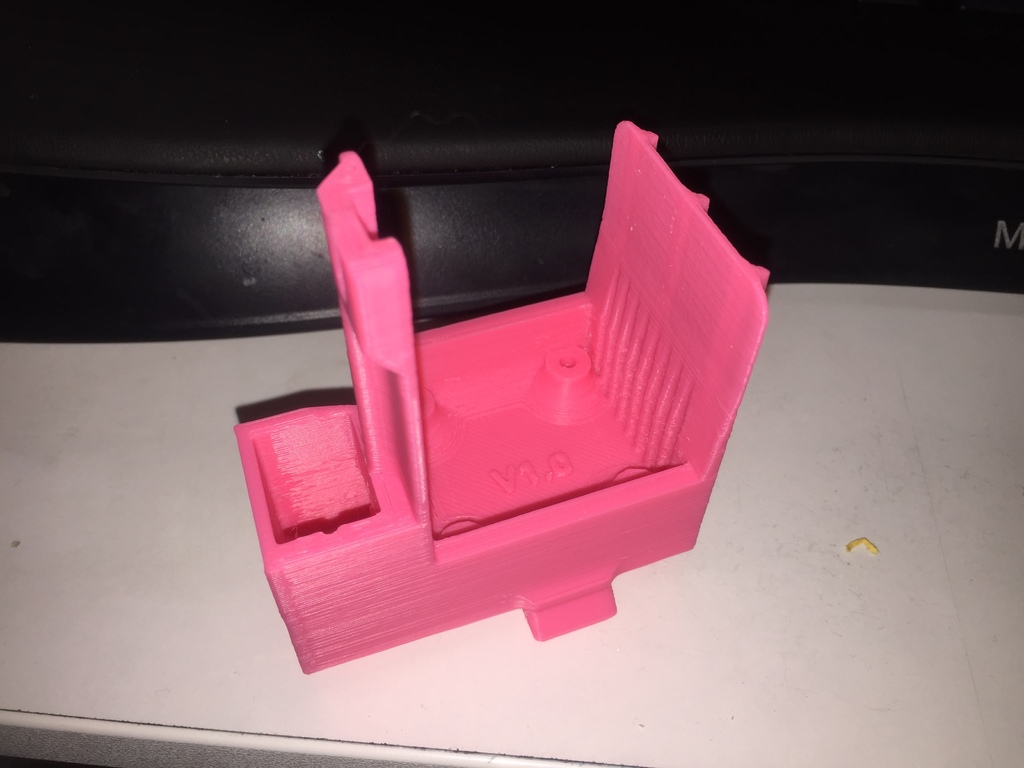

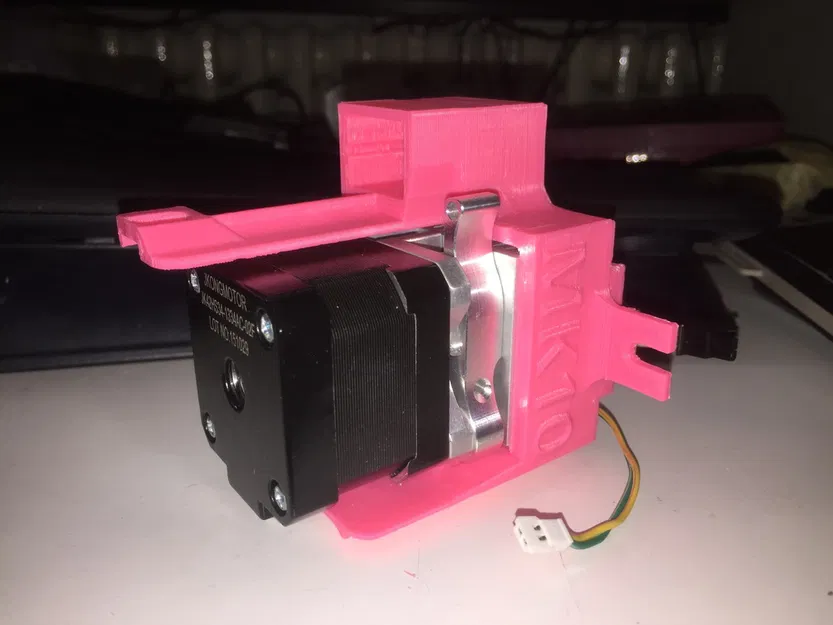

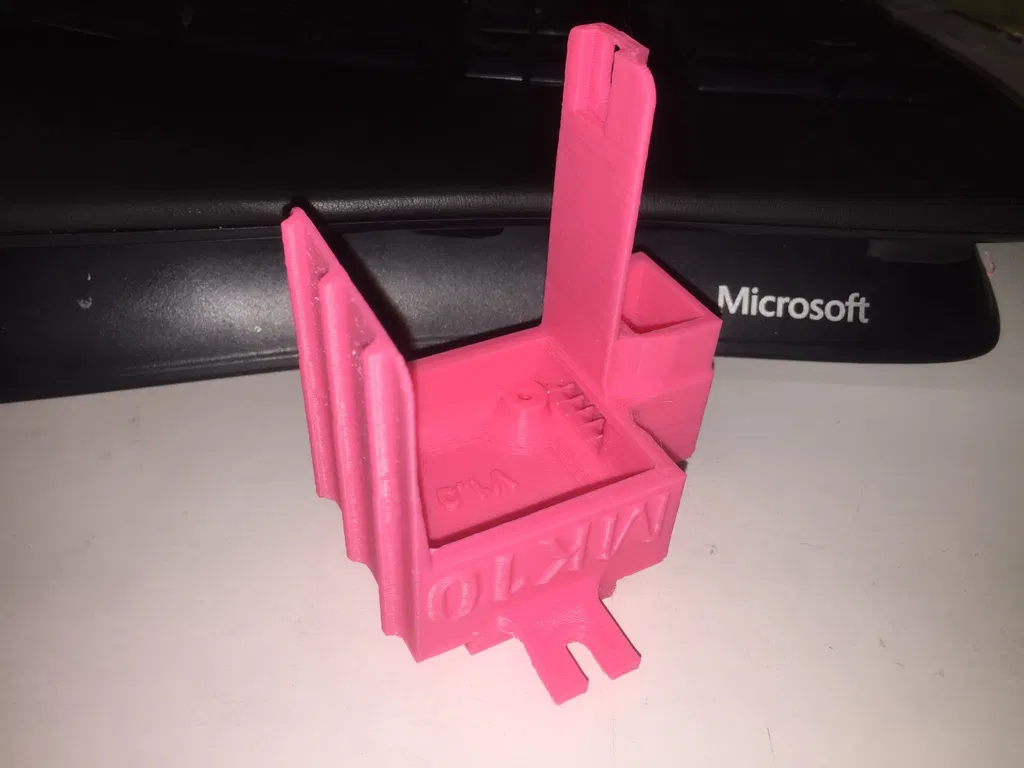

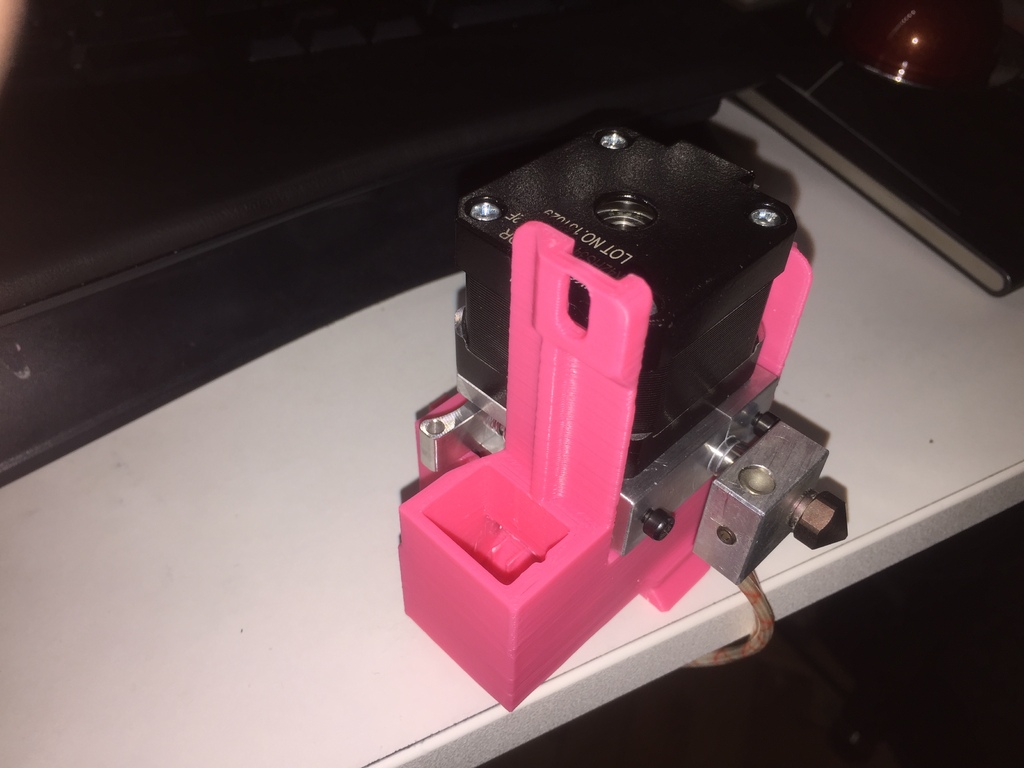

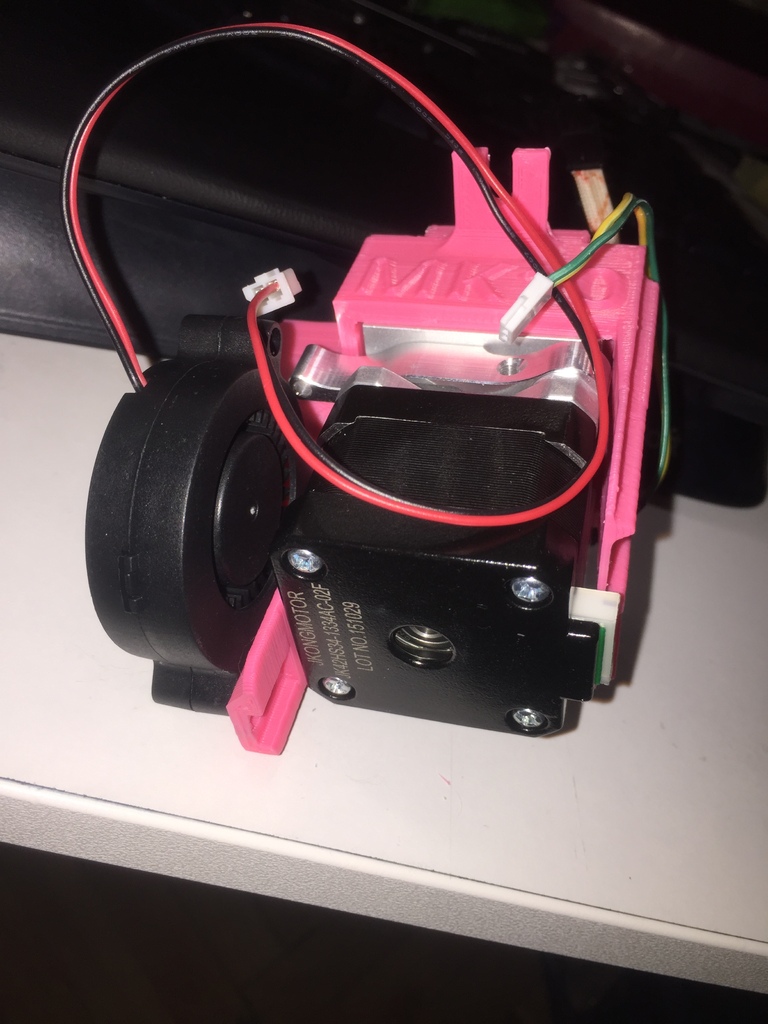

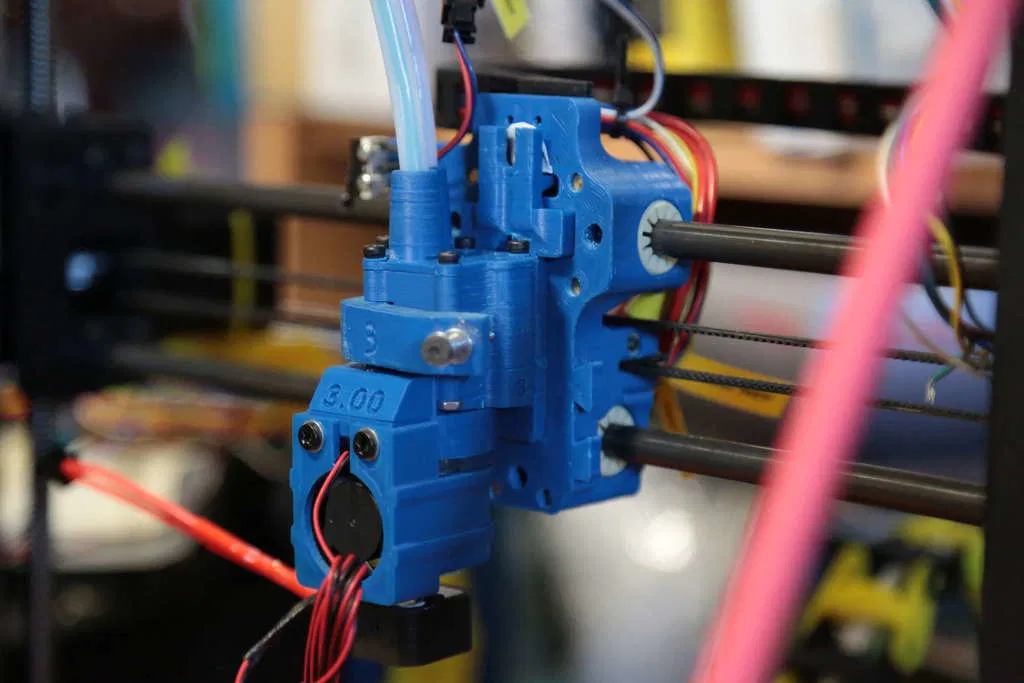

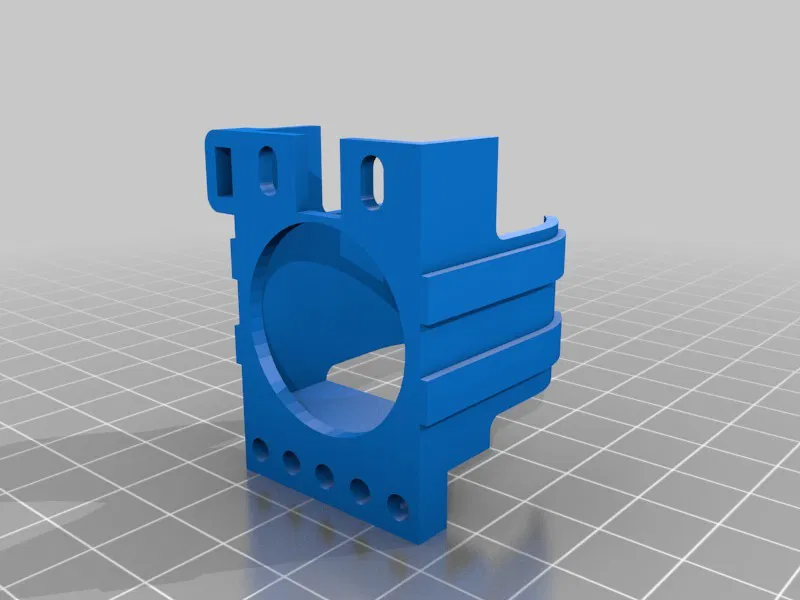

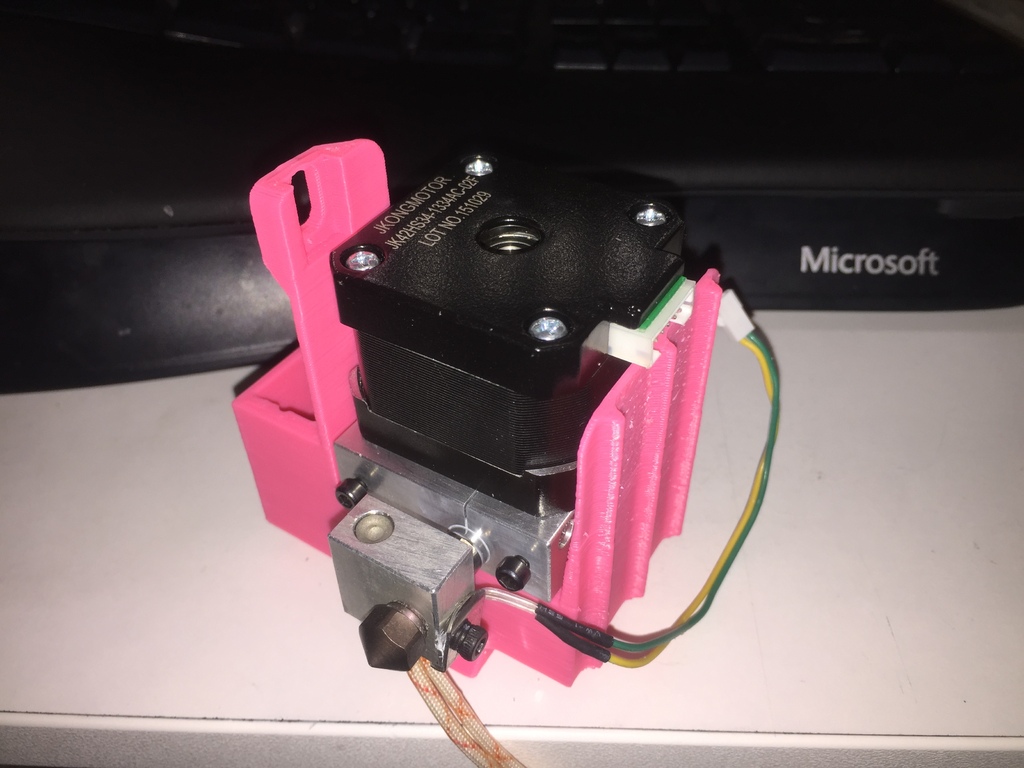

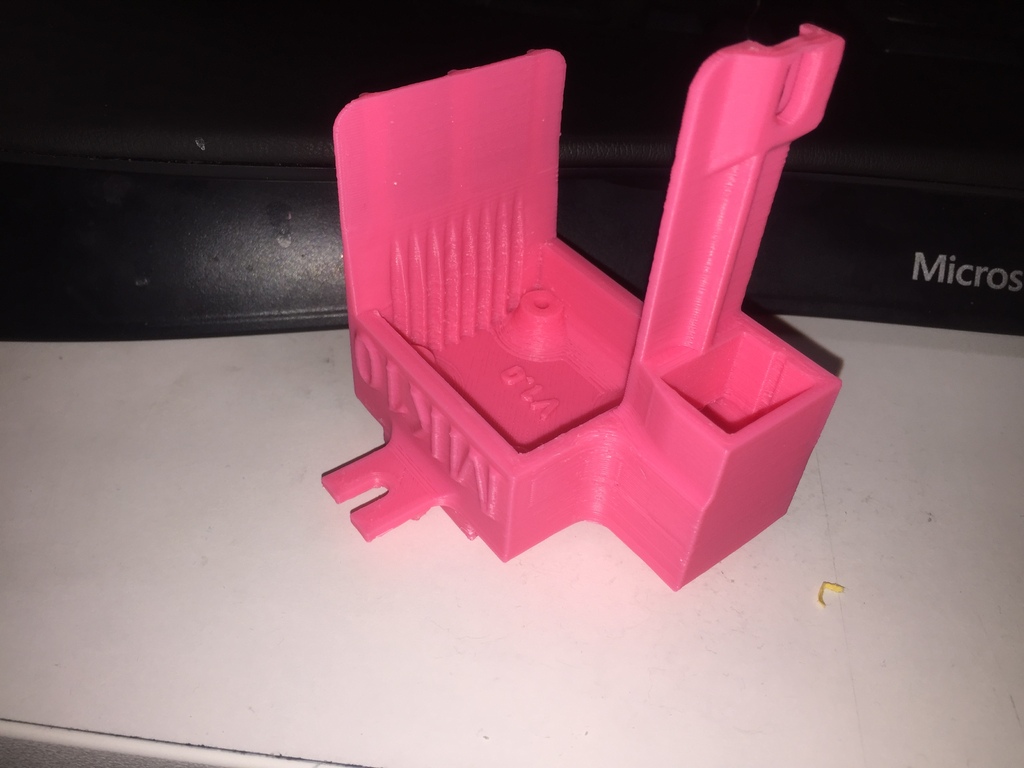

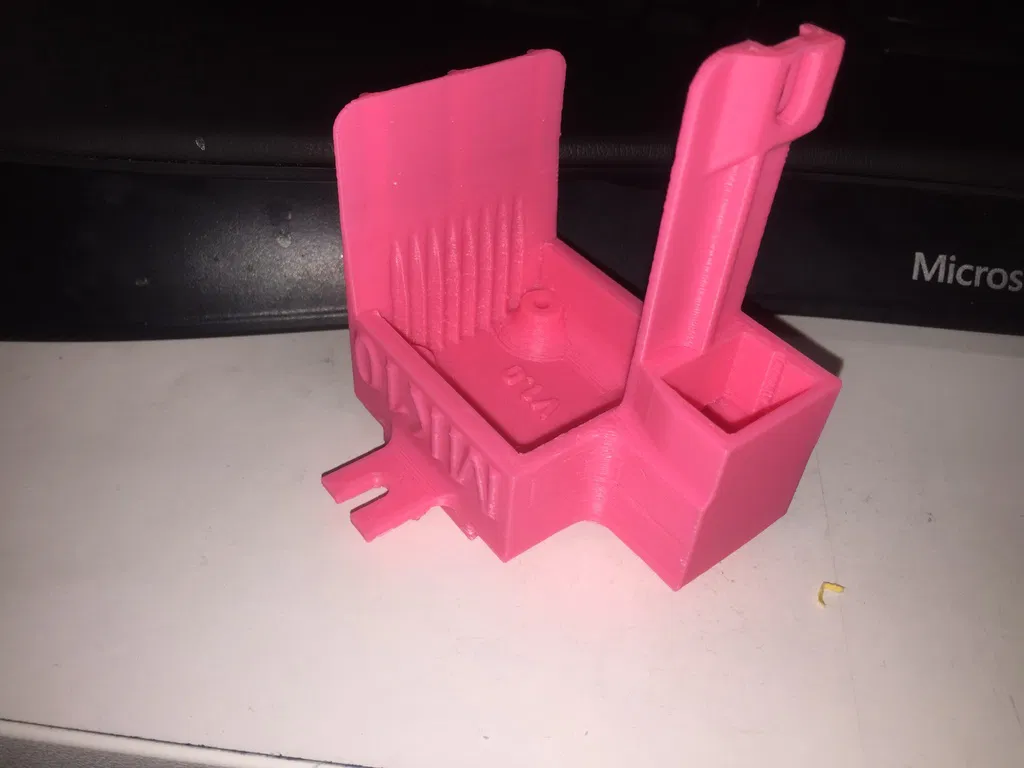

Cập nhật 20170202 Đã thêm bộ phận "toolholder MK10" - đây là bộ giữ công cụ cho bộ đùn MK10 (phần lạnh + phần nóng đi kèm với Malyan M150, Wanhao Duplicator I3 và một số máy in tương tự) .. trên hình ảnh, MK10 có tấm đế, tay cầm, khối làm mát, ống dẫn / bộ cách nhiệt, vòi phun được thay thế từ bộ phận nguyên bản sang bộ phận cắt CNC microswiss và bộ phận đầu nóng hoàn toàn bằng kim loại nhưng nó hoạt động 1/1 với các bộ phận nhựa nguyên bản).

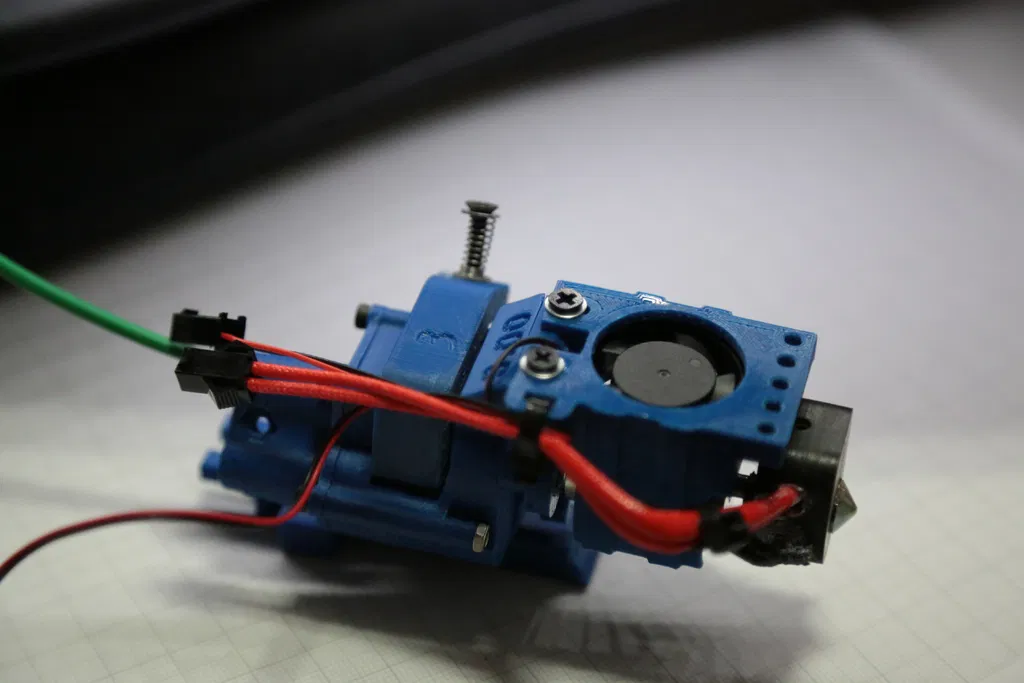

Bộ giữ công cụ MK10 có thể mỏng hơn một chút nhưng tôi quyết định sử dụng vít nguyên bản từ MK10 vì việc tìm M3 dài không phải là nhiệm vụ đơn giản nên tái sử dụng các vít nguyên bản. Bạn nên tháo quạt nguyên bản khỏi MK10 và sử dụng bộ giữ thay cho quạt, 2 vít đi qua quạt vào động cơ bây giờ đi qua bộ giữ vào động cơ.

In 0.25mm hoặc tốt hơn (cái này trên hình là 0.2) và mật độ điền 25-30%. Tôi đang sử dụng ABS, PLA cũng nên hoạt động vì không có gì chạm vào nhựa mà nóng cả. Dù sao, chưa thử PLA nên không thể chắc chắn 100%. Chỉ cần hỗ trợ "từ tấm in", phần còn lại của bản in nên được tự hỗ trợ.

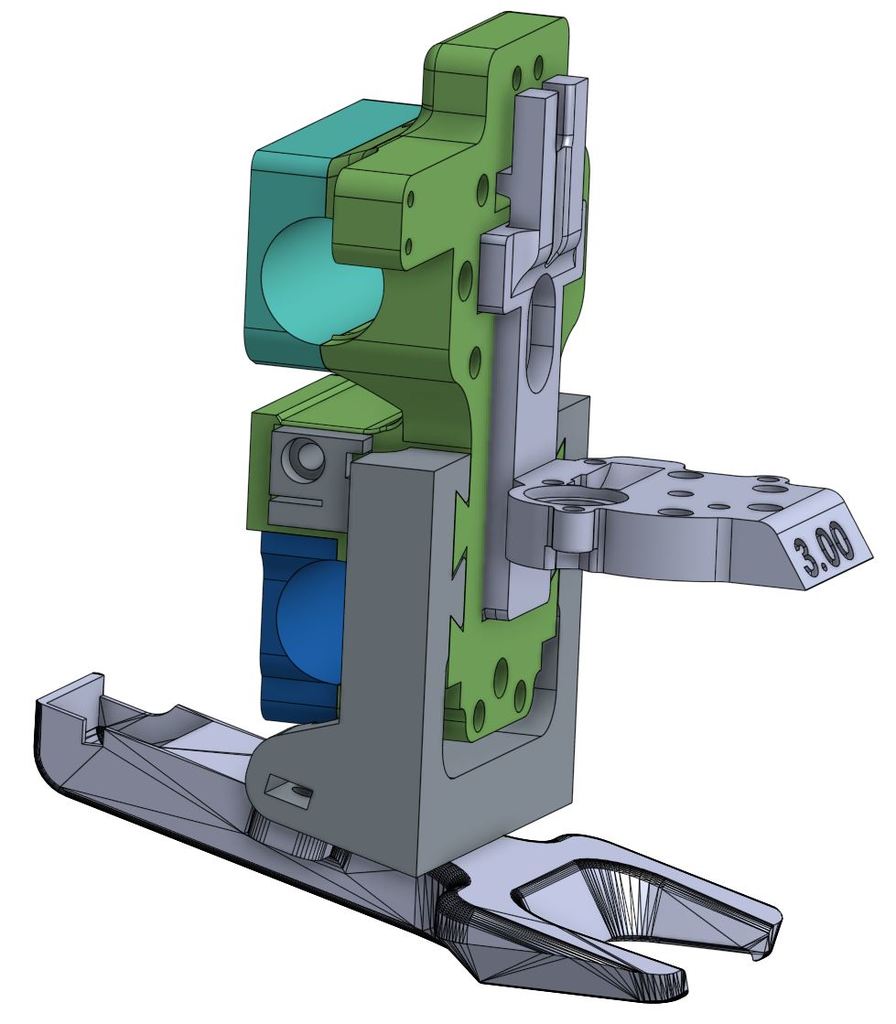

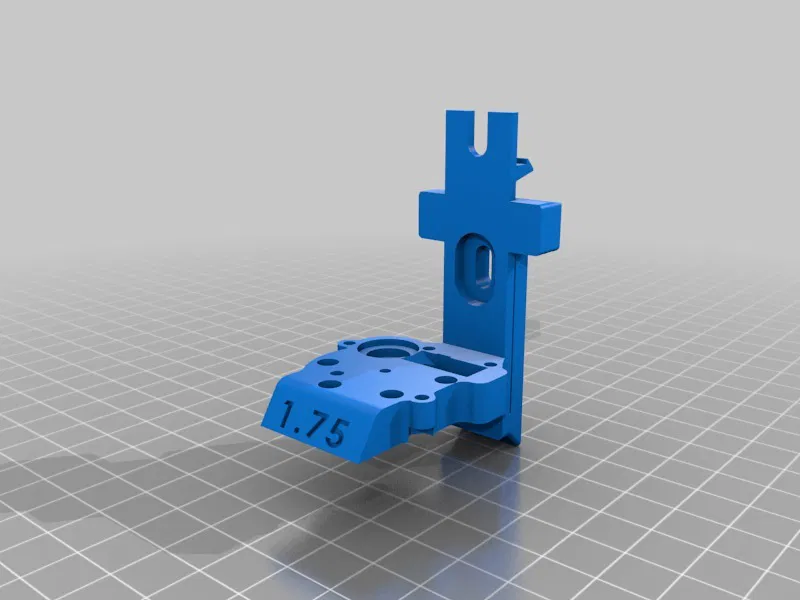

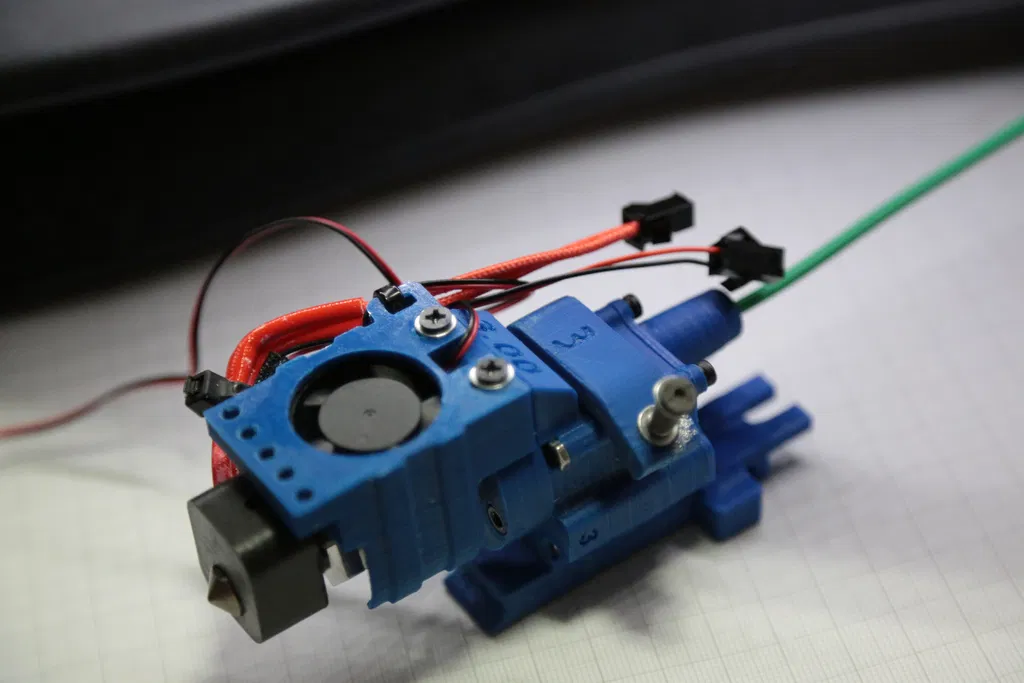

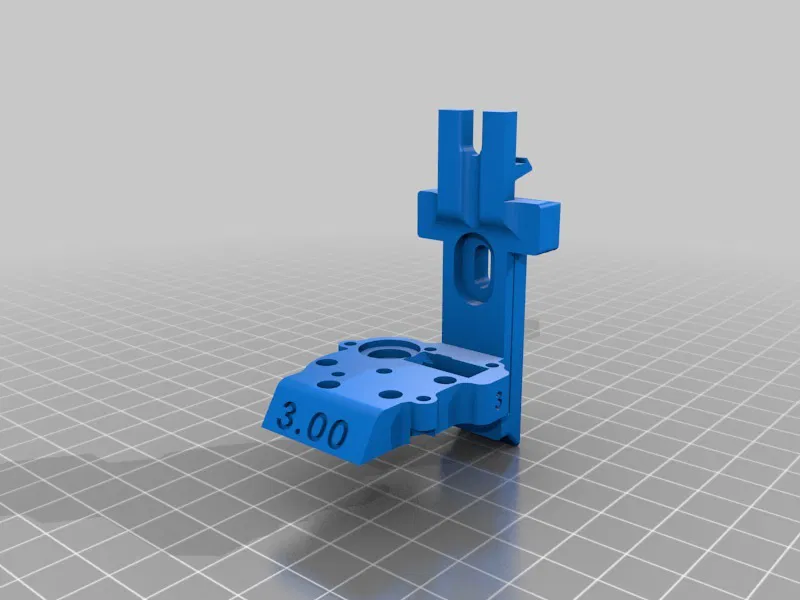

• Đã thêm bộ giữ cho Flex3Drive, cả bộ đùn 3mm và 1.75mm. Sử dụng bộ đùn cosel mini từ flex3drive và thay thế tấm hiệu chỉnh bằng bộ phận của tôi :)

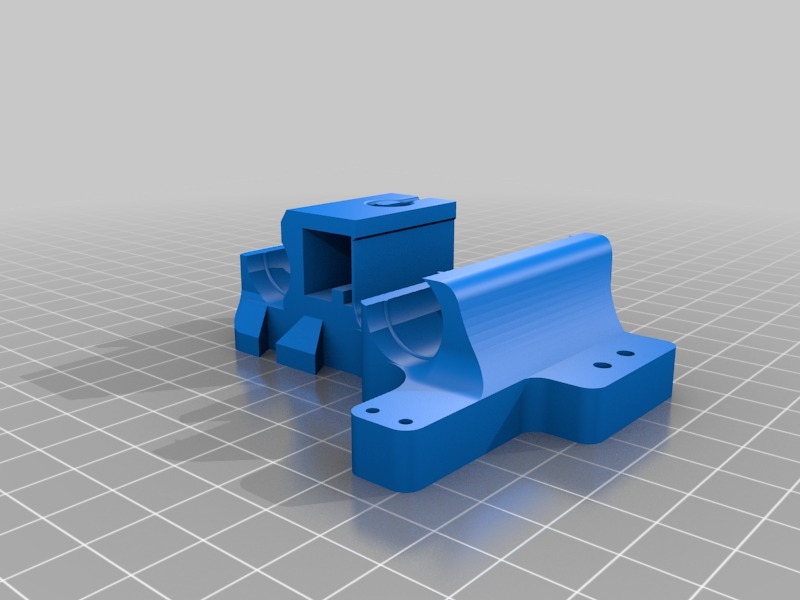

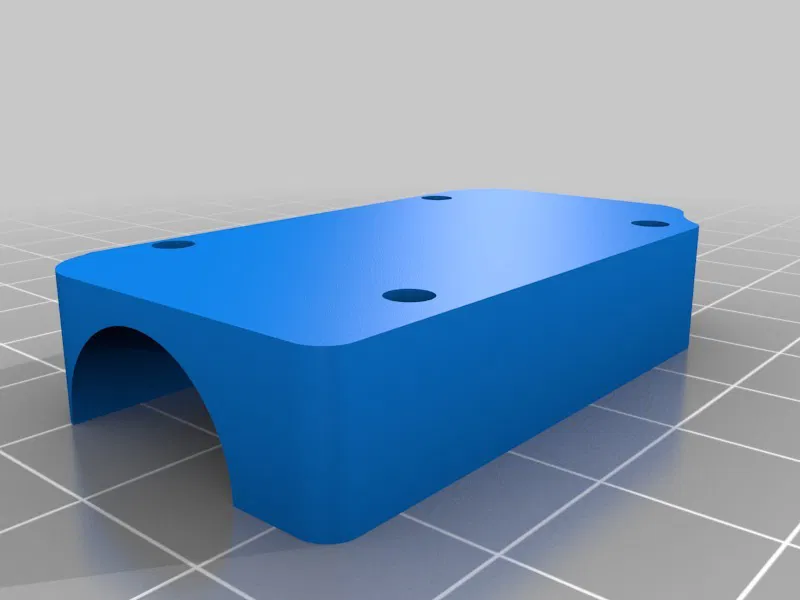

• Đã thêm X-carriage V2 phiên bản này không "gắn" vào bạc đạn. Nó kẹp chặt chúng nên kết nối chắc chắn hơn nhiều cho phép in nhanh hơn nhiều

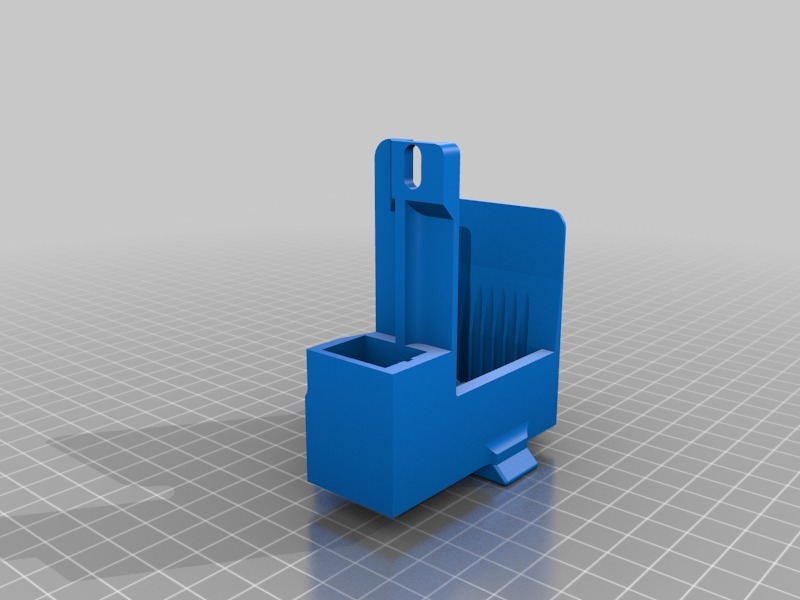

• Đã thêm "cliponholder cho diicoler" - cái này kẹp vào giá đỡ và cho phép gắn ống dẫn quạt của thorped

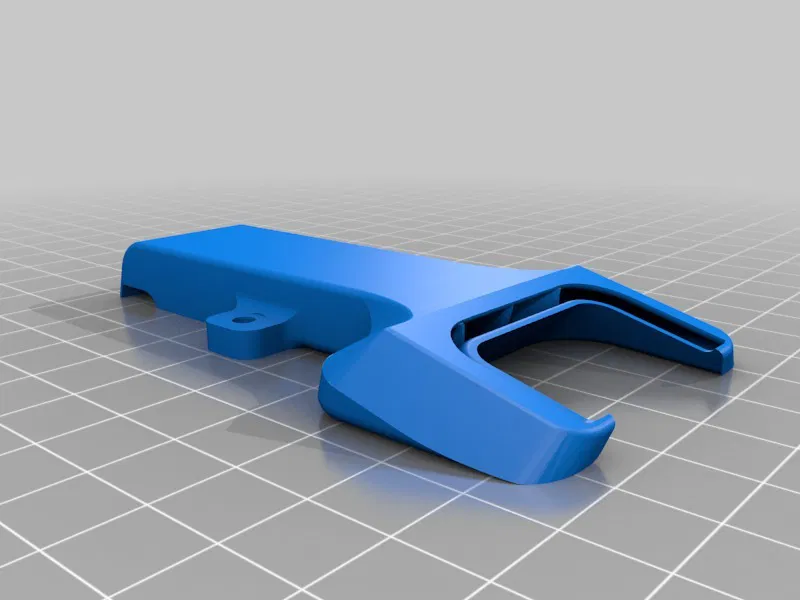

• Đã thêm ống dẫn quạt đã sửa đổi của thorped "ống dẫn quạt thorped - dài hơn", "phần sau" chỉ được kéo dài một chút để có đủ không gian gắn quạt

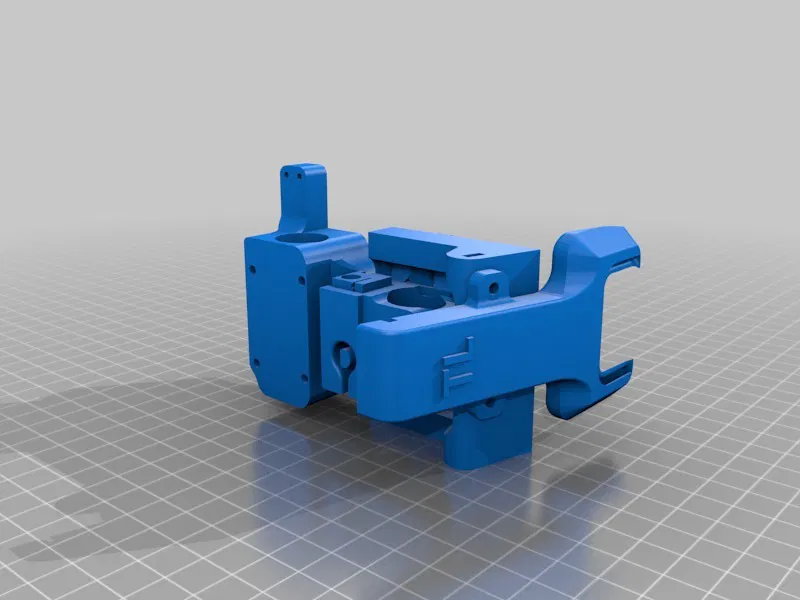

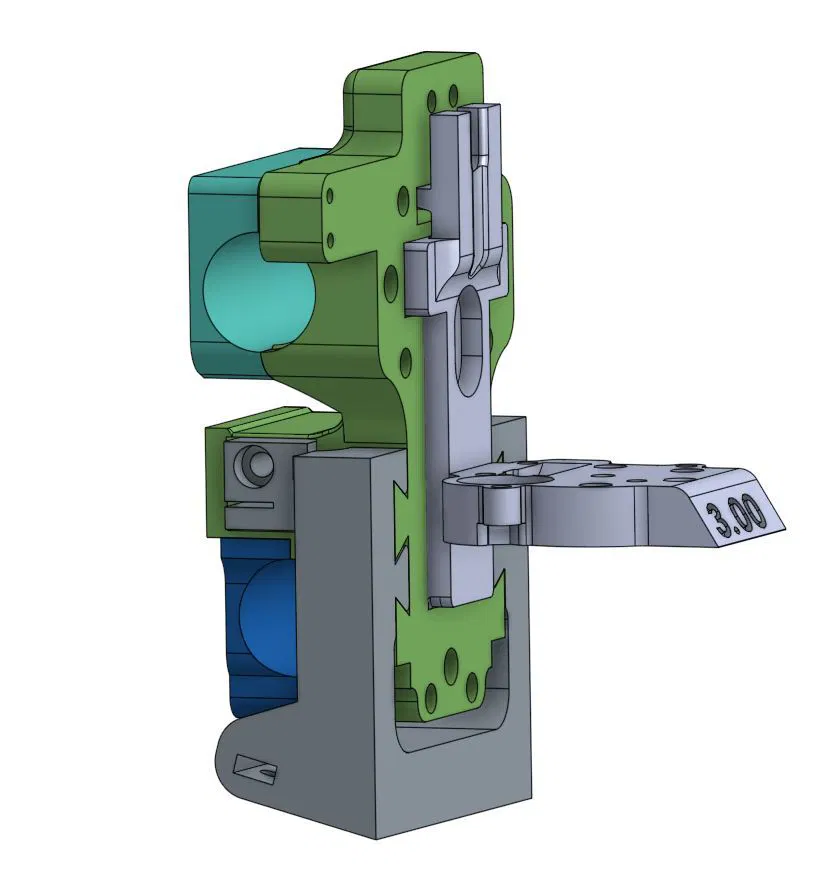

• Đã thêm tệp STL "LẮP RÁP" với tất cả các bộ phận bên trong được khóa vào vị trí

• đã xóa thẻ "đang phát triển" cho bộ phận vì bây giờ tôi có thể nói rằng bộ phận này hoạt động rất tốt với tôi trong một thời gian, cả bộ chuyển đổi MK10 và bộ chuyển đổi Flex3Drive

• đã tạo bộ giữ công cụ cho Titan/Titan Aero

Tôi đã thiết kế cái này như thế nào

onshape

được thiết kế bằng onshape, toàn bộ dự án là mã nguồn mở nên bạn có thể lấy tất cả các nguồn, fork đối tượng và thực hiện các sửa đổi, v.v.

toàn bộ dự án có sẵn tại đây trên onshape

Danh mục: Bộ phận máy in 3D
