Giá đỡ 3 điểm cho Y-carriage của tehnologika.net

Giá đỡ 3 điểm cho tấm nhiệt (kính, tấm nhôm...) cho Y-carriage của: TEHNOLOGIKA

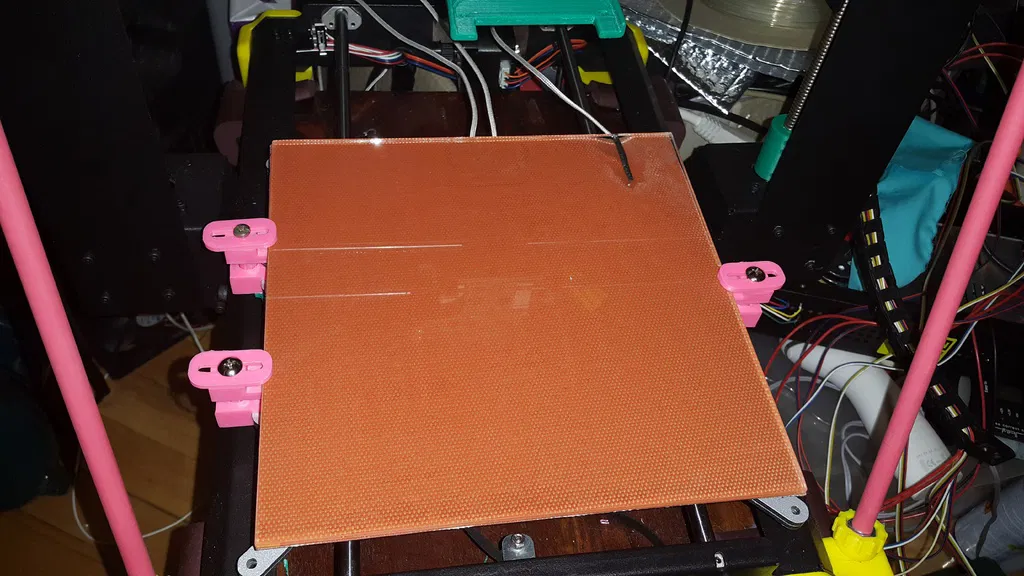

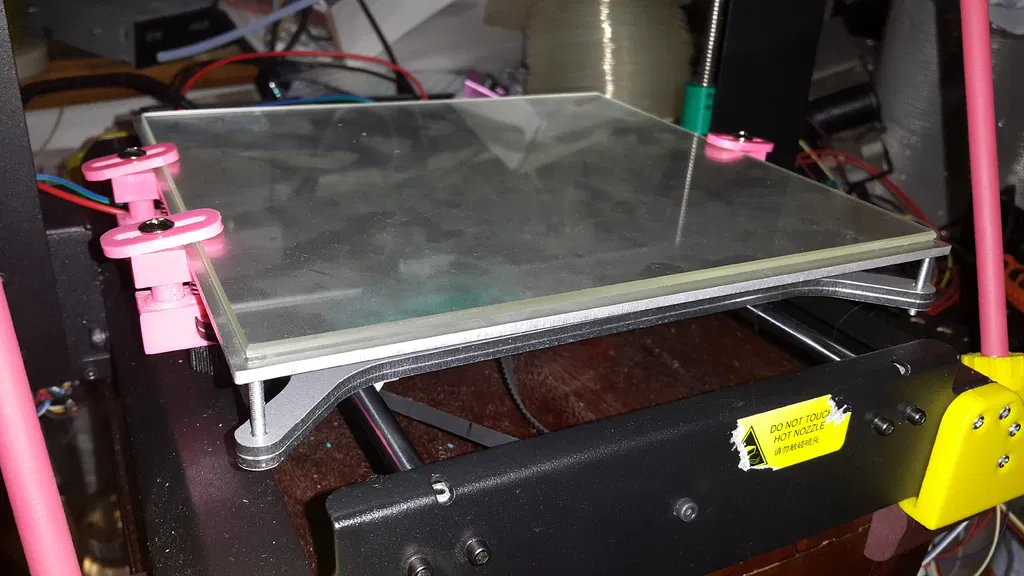

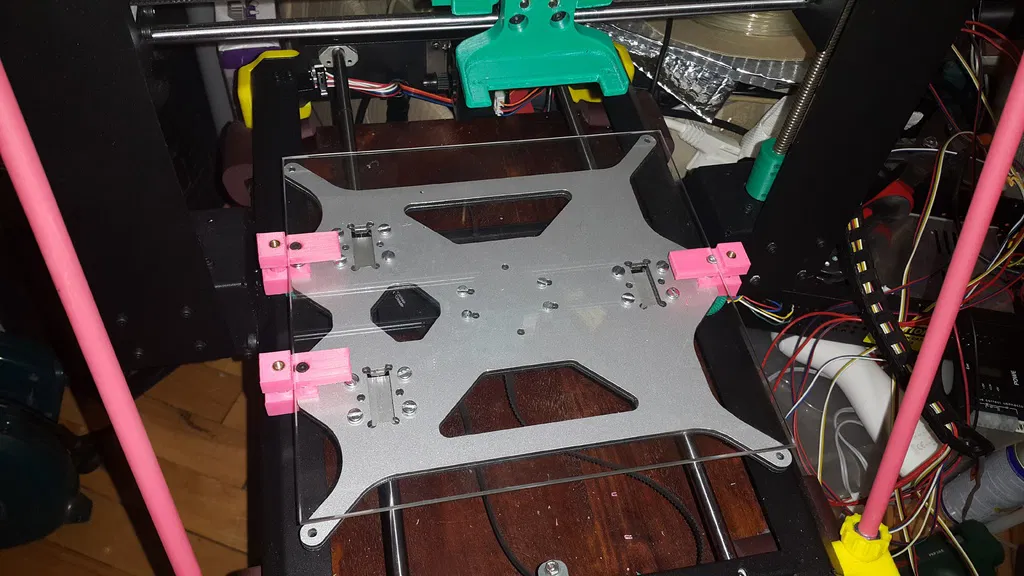

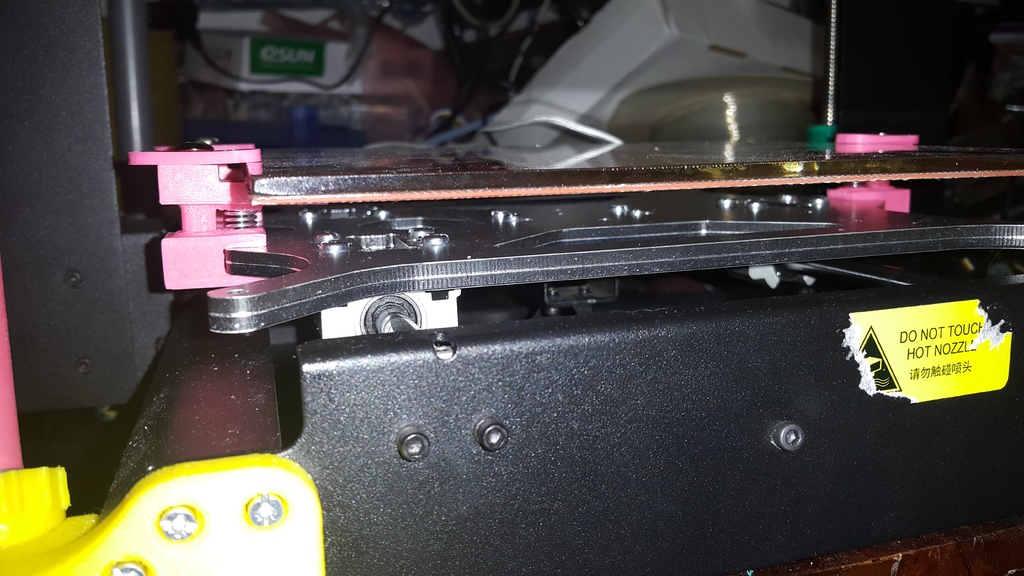

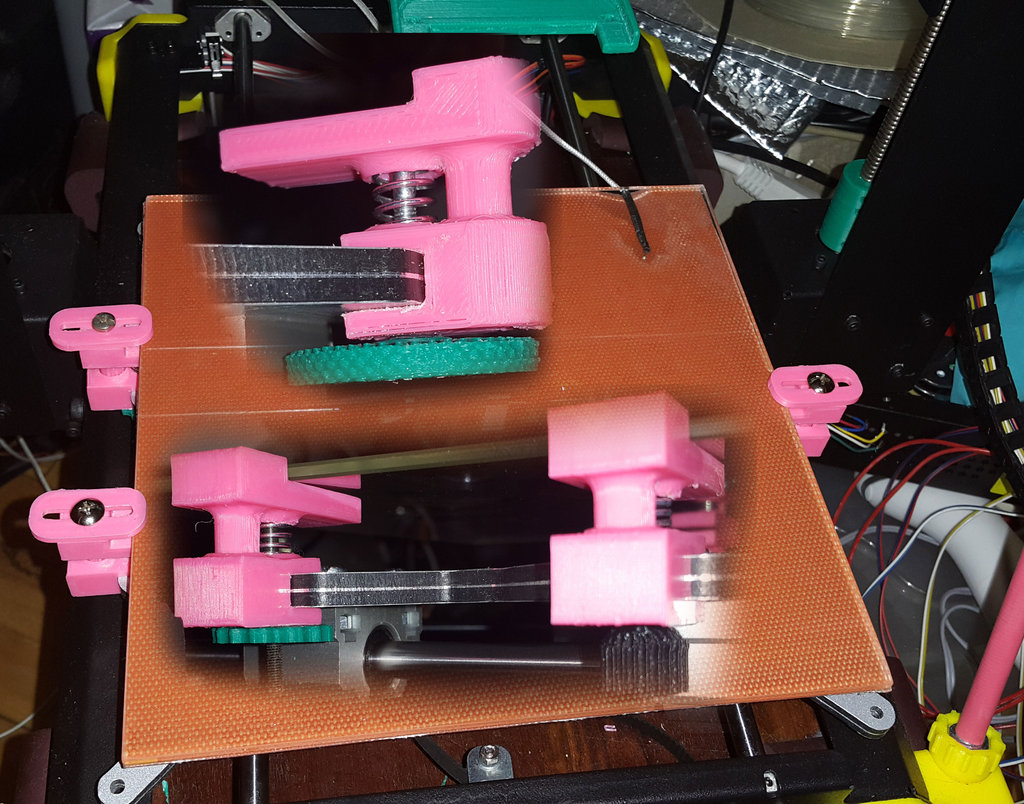

Tại sao? - Tôi không dùng tấm nhôm nào cả vì có một miếng kính borosilicate đã dán sẵn bộ phận làm nóng lên đó, nên không cần ốc vít xuyên qua kính/bộ phận làm nóng, do đó cần thứ như thế này. Như bạn thấy trong một trong những hình ảnh, bạn cũng có thể sử dụng tấm nhiệt PCB nguyên bản của mình (có hoặc không có kính bên trên) với hệ thống 3 điểm này.

• Trục ngắn hơn để có thể sử dụng ốc vặn tay cầm

• Chỗ lõm cho lò xo

• Cạnh dài hơn để giữ cả kính mỏng hơn

• Giá đỡ hoạt động tốt, vừa vặn hoàn hảo, giữ chặt tấm nhiệt, không bị lung lay!

• điều duy nhất còn lại cần kiểm tra là độ bền của ABS khi giữ tấm nhiệt 110°C trong buồng 70°C

• Thêm 3 phiên bản mới của bộ phận giữ tấm nhiệt, phiên bản gốc mong đợi M4x5x5mm insert kim loại được ép vào lỗ trên cùng để có thể sử dụng ốc M4 để kẹp nắp kính vào bộ phận giữ tấm nhiệt. Vì không phải ai cũng có các insert kim loại này, nên có thêm 3 phiên bản khác, một phiên bản có lỗ 2mm nhỏ sẽ giữ tốt ốc nhựa (hoặc gỗ) 3mm và một phiên bản có lỗ 3mm xuyên qua và có chỗ cho đai ốc M3 ở dưới cùng của trục để có thể sử dụng ốc M3 và đai ốc để giữ nắp kính và một phiên bản có lỗ M4 và chỗ cho đai ốc M4 kẹp (có lẽ là phiên bản tốt nhất nếu bạn không sử dụng insert)

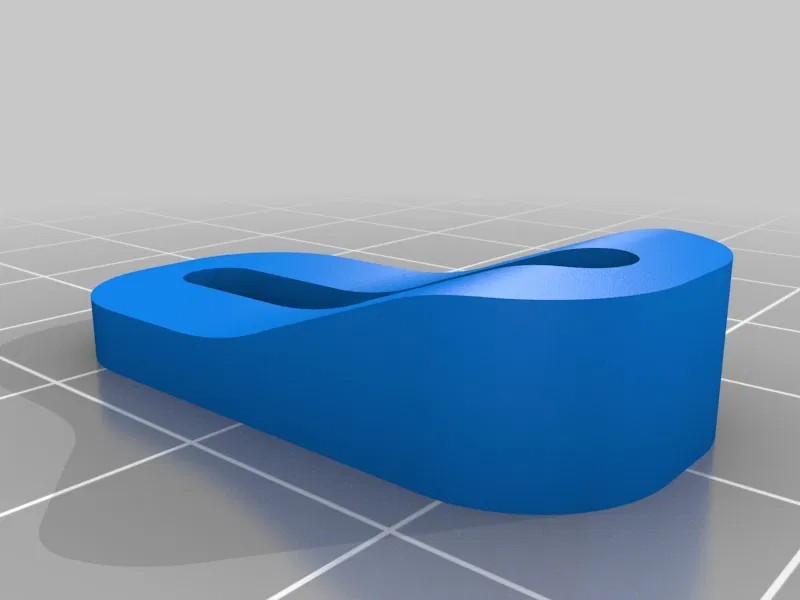

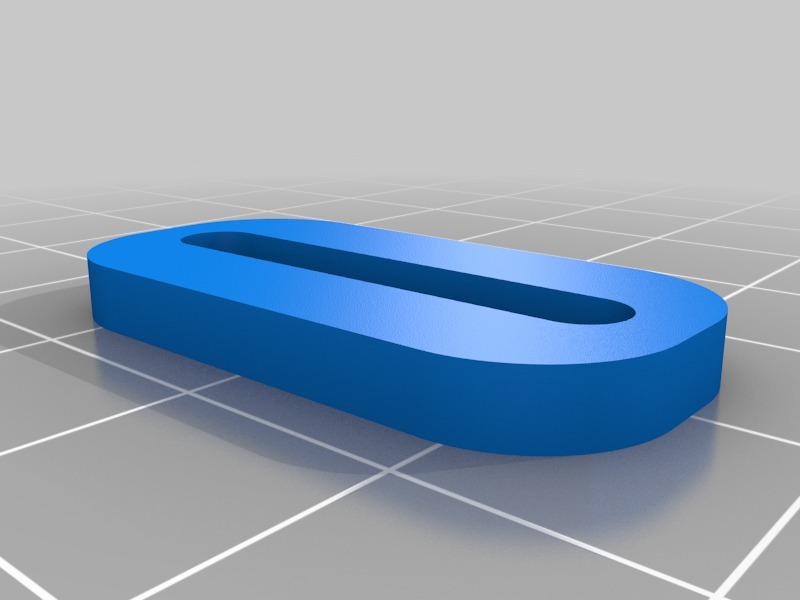

• Thêm nắp kính thứ hai với phần cuối dày hơn nếu bạn muốn giữ vật gì đó mỏng hơn 4mm trong tấm nhiệt (ví dụ: tấm 3mm)

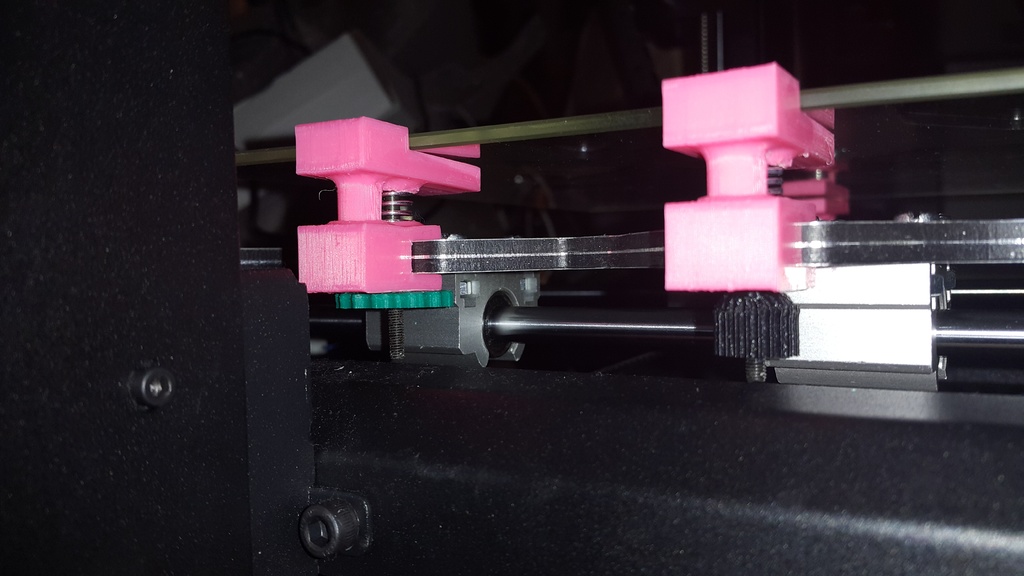

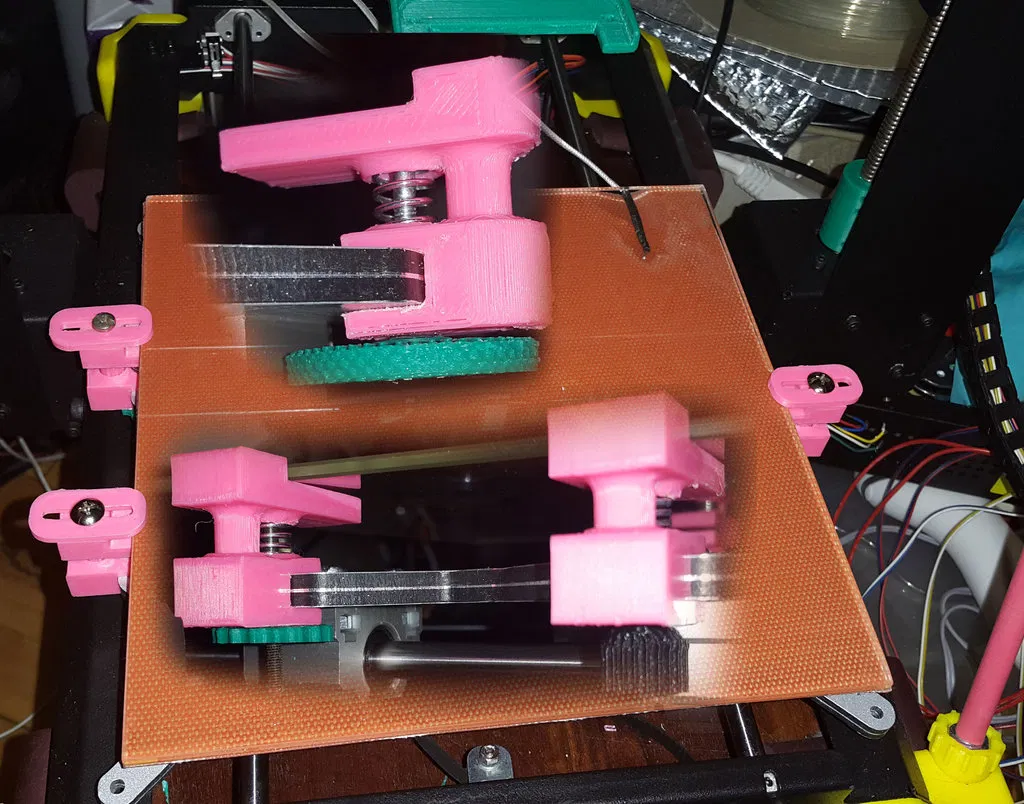

• Đã kiểm tra toàn bộ bộ phận trong thực tế, không bị lung lay, ABS không bị biến dạng khi tấm nhiệt nóng ở 110°C và buồng ở 70°C

cập nhật 20130309:

Tôi đã sử dụng ốc M3 dài 35mm (để đi qua "bộ phận giữ tấm nhiệt" và tấm nhiệt) với đầu lục giác tròn và chúng đôi khi bị xoay bên trong bộ phận làm cho việc căn chỉnh tấm nhiệt khó khăn hơn dự kiến, vì vậy tôi đã tìm thấy bu lông đầu lục giác M3x35mm trên blej và thiết kế lại bộ phận giữ tấm nhiệt để sử dụng đầu lục giác M3 ở đó để nó không bị xoay :)

Cài đặt In

Máy in:

tự làm

Rafts:

Không quan trọng

Hỗ trợ:

Có

Độ phân giải:

0.15-0.25

Infill:

50%

Ghi chú:

Các bộ phận mạnh nhất khi được đặt như trong STL, thật không may điều này có nghĩa là đối với bộ phận "trục 8mm" bạn cần sử dụng hỗ trợ. Tôi đang sử dụng ABS làm vật liệu để in cái này, tôi khá chắc chắn PLA sẽ không hoạt động (vì các bộ phận sẽ bị biến dạng khi tấm nhiệt vượt quá 60°C), không biết PC, HIPS hay Nylon sẽ hoạt động như thế nào.

Sau khi In

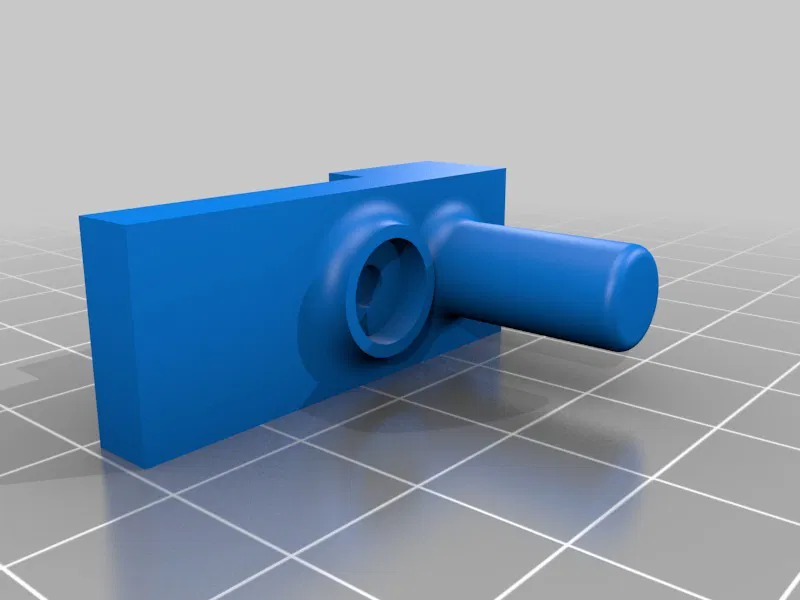

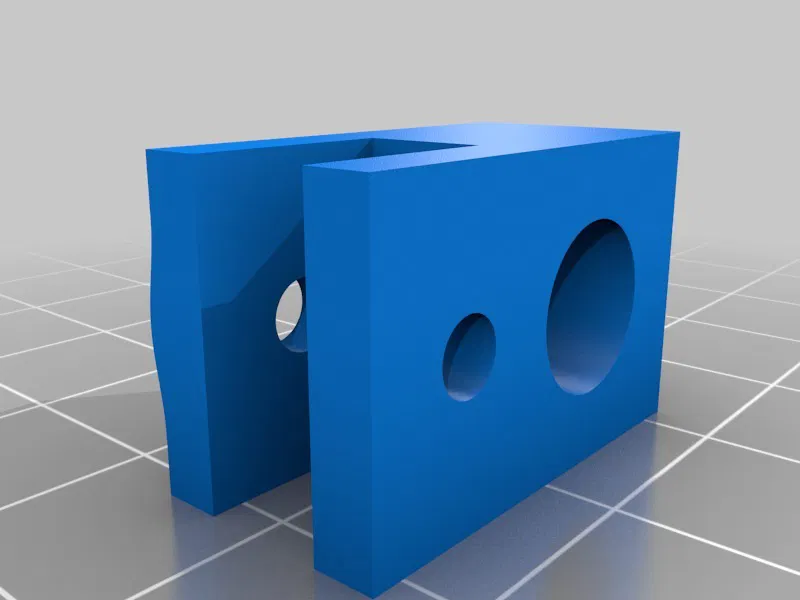

1. Gắn "bộ phận trục" vào tấm nhiệt tehnologika của bạn sao cho lỗ trên bộ phận thẳng hàng với lỗ trên tấm nhiệt
2. Đặt một lò xo lên lỗ (sử dụng lò xo nguyên bản đi kèm với tấm nhiệt của M150), nó sẽ khớp thoải mái vào "chỗ lõm" trên lỗ
3. Chọn "bộ phận giữ tấm nhiệt" của bạn tùy thuộc vào cách bạn định gắn nắp kính vào đó, và đặt nó vào bộ phận trục, lò xo cũng nên khớp vào bộ phận giữ tấm nhiệt
4. Đặt ốc M3, độ dài tối thiểu 25mm, tối đa 35mm (lý tưởng 30mm) xuyên qua cả hai bộ phận
5. Vặn ốc M3 ở dưới cùng của bộ phận trục (hoặc sử dụng các đai ốc có núm đi kèm với M150 hoặc in một trong các đai ốc có núm từ thingiverse)
6. Thêm nắp kính (nếu tấm nhiệt của bạn dày hơn 4mm hãy sử dụng nắp kính phẳng, nếu tấm nhiệt của bạn dày 4mm hoặc mỏng hơn hãy sử dụng nắp "kính cho tấm nhiệt mỏng hơn") và gắn vào tấm nhiệt bằng cách chọn phương pháp gắn phù hợp (nếu bạn sử dụng insert kim loại hãy dùng ốc M4, nếu bạn sử dụng ốc tự khai thác hoặc ốc M3 hãy dùng chúng..), gắn lỏng để bạn có thể di chuyển nắp kính ra ngoài để bạn có thể đặt tấm nhiệt vào (và sau đó siết chặt nắp) Lặp lại ba lần

Tùy chọn, khi mọi thứ hoàn tất, bạn có thể "cố định" ốc M3 đi qua mọi thứ. Trong thiết kế này, tôi sử dụng "chỗ lõm" cho đầu ốc M3 (vì tôi chỉ có loại ốc M3 này) và trong trường hợp này, chỉ có ma sát giữ cho ốc M3 không bị xoay khi bạn siết chặt/nới lỏng đai ốc ở dưới cùng. Có 2 cách để cố định ốc M3:

• Nếu ốc của bạn có ren toàn bộ thì bạn chỉ cần sử dụng đai ốc (lý tưởng là nyloc) và cố định ốc M3 vào vị trí. Lò xo sẽ nằm gọn trên đai ốc nên không cần lo lắng.
• Nếu ốc của bạn không có ren toàn bộ (hầu hết ốc dài đều vậy), thì tôi đã làm như sau, trộn một ít ABS phế liệu với một ít axeton để tạo thành hỗn hợp sệt (rất sệt, giống như bột nhão / đất sét) và đổ đầy lỗ trên cùng nơi có đầu ốc M3 hoàn toàn trong khi đầu M3 đang ở đó; để khô và đông đặc hoàn toàn trong 24 giờ.. ốc M3 sẽ được cố định chặt chẽ và sẽ không tự xoay :D

Dù sao đi nữa, ngay cả khi không "cố định" ốc M3, bạn chỉ cần giữ nó bằng tay khi siết chặt đai ốc dưới cùng lần đầu tiên, sau khi siết chặt lò xo, ma sát sẽ đủ để giữ nó vào vị trí và không cho phép nó xoay.

Cách Tôi Thiết Kế

ONSHAPE

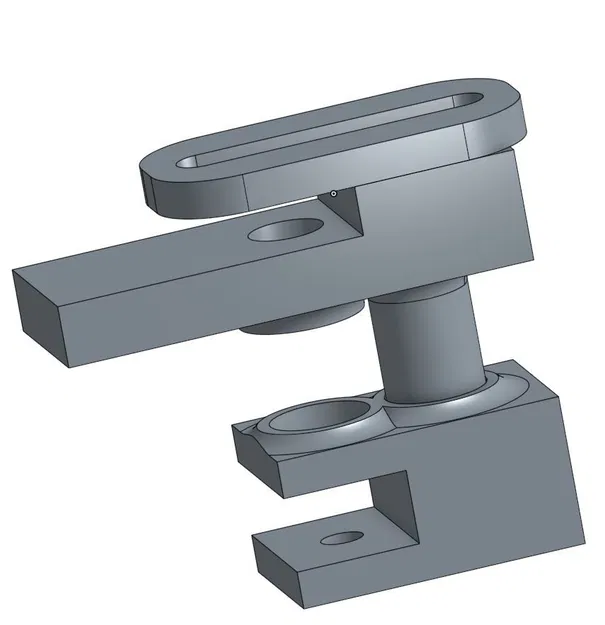

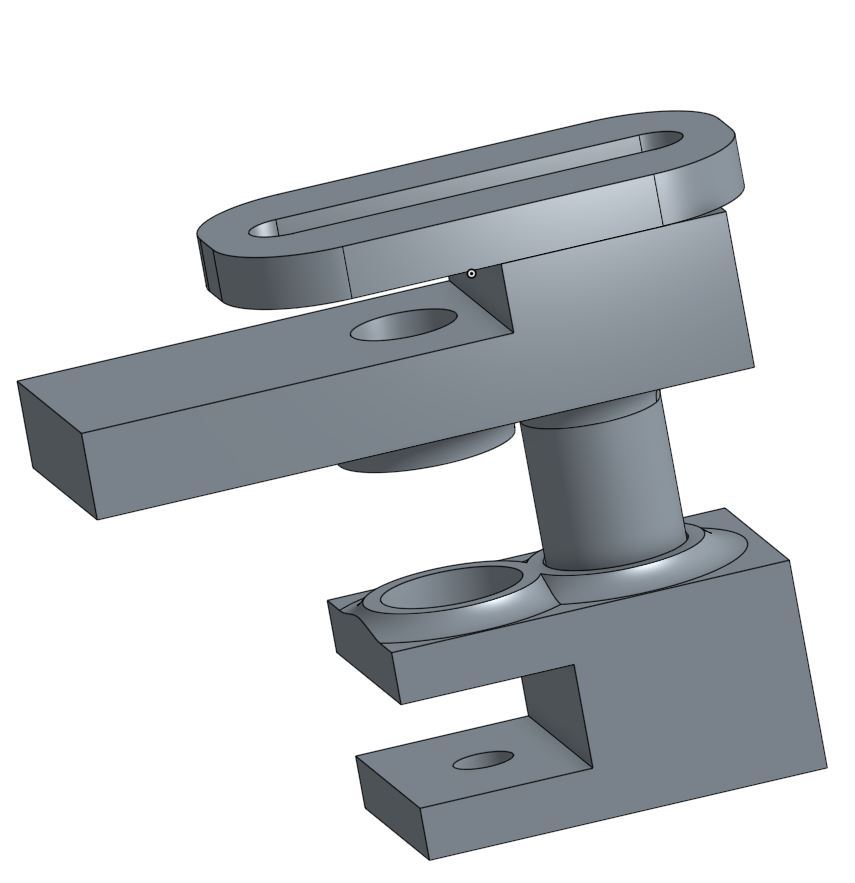

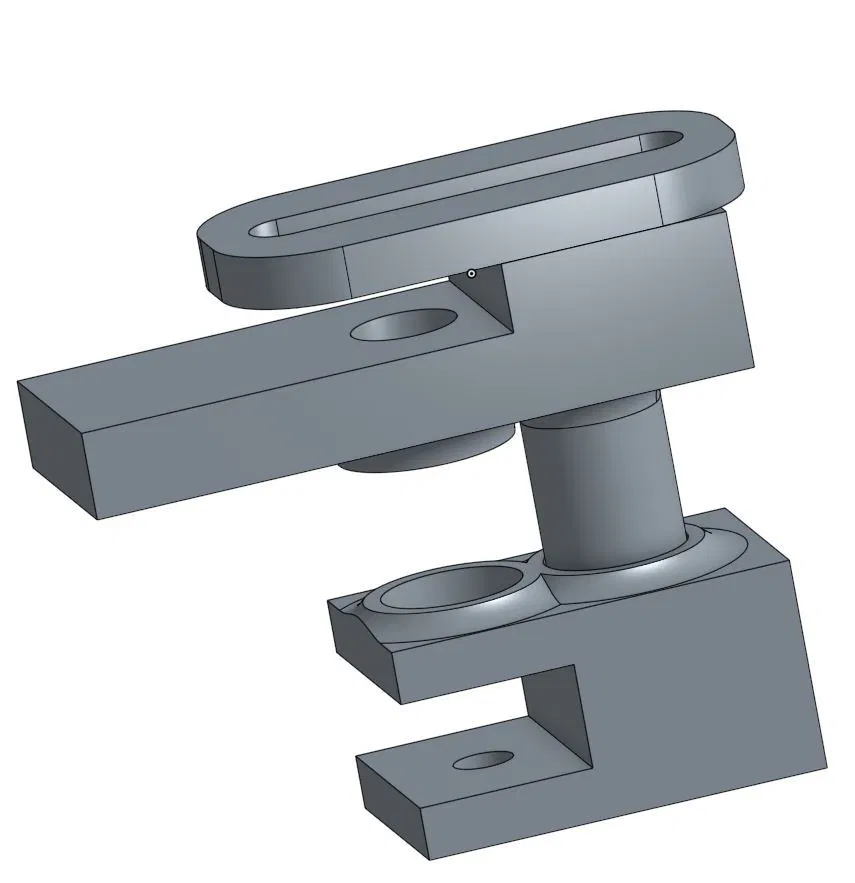

được thiết kế bằng onshape, nguồn có sẵn tại đây (nếu bạn tạo tài khoản trên onshape, bạn cũng có thể chỉnh sửa/sao chép/xuất các bộ phận): nguồn giá đỡ tấm nhiệt trên ONSHAPE

Danh mục: Bộ phận Máy in 3D
