Kẹp tâm camera cho CNC cán 7mm

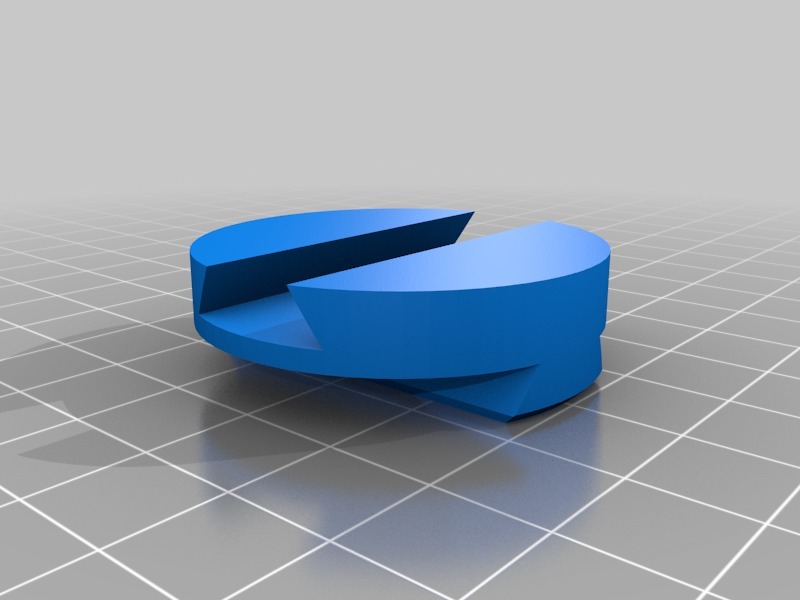

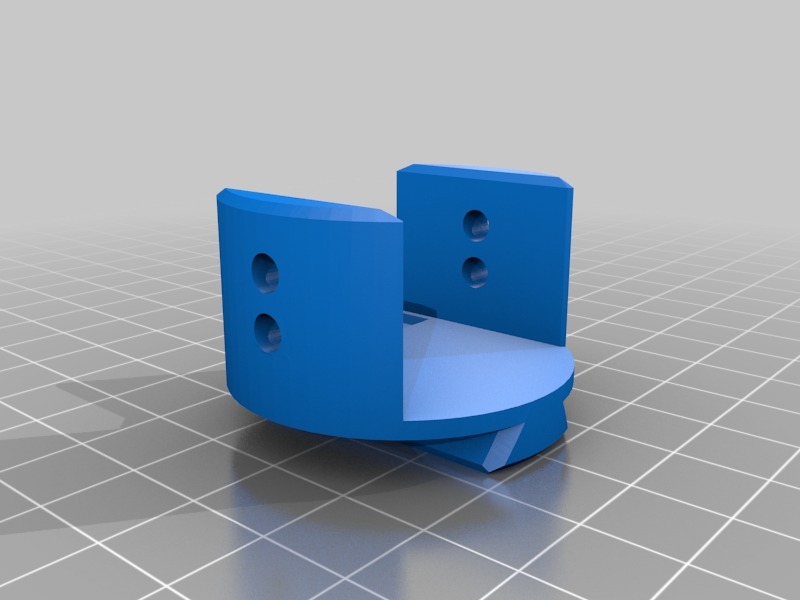

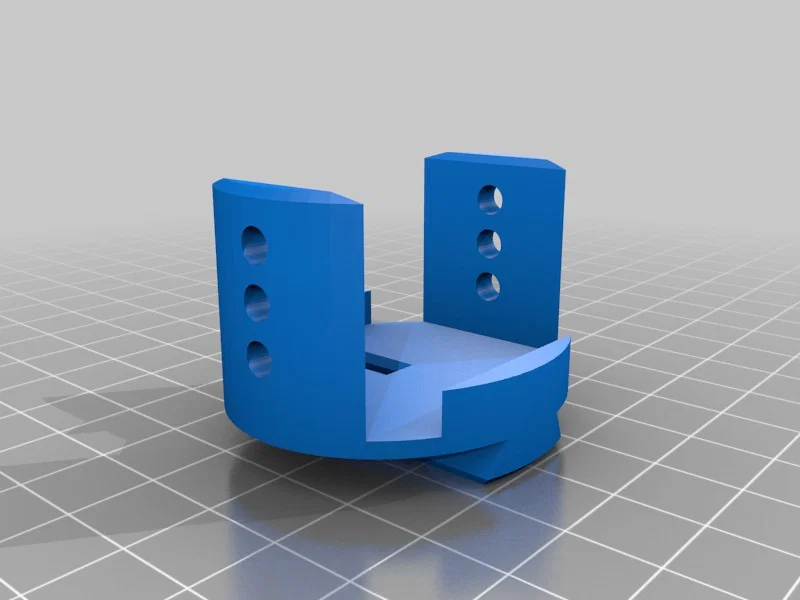

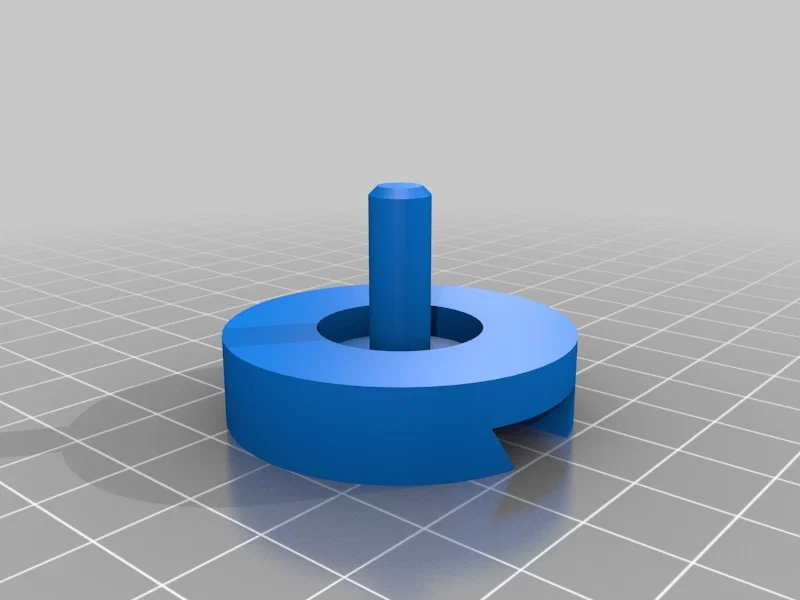

Tui tạo cái kẹp camera 3 mảnh này để canh tâm con camera dò cạnh trên máy CNC. Cán 7mm (vừa ER11, ER16, ER20...) cho phép tùy chỉnh vị trí camera trên mặt phẳng XY để tâm chuẩn vào đuôi kẹp dao.
Mô tả

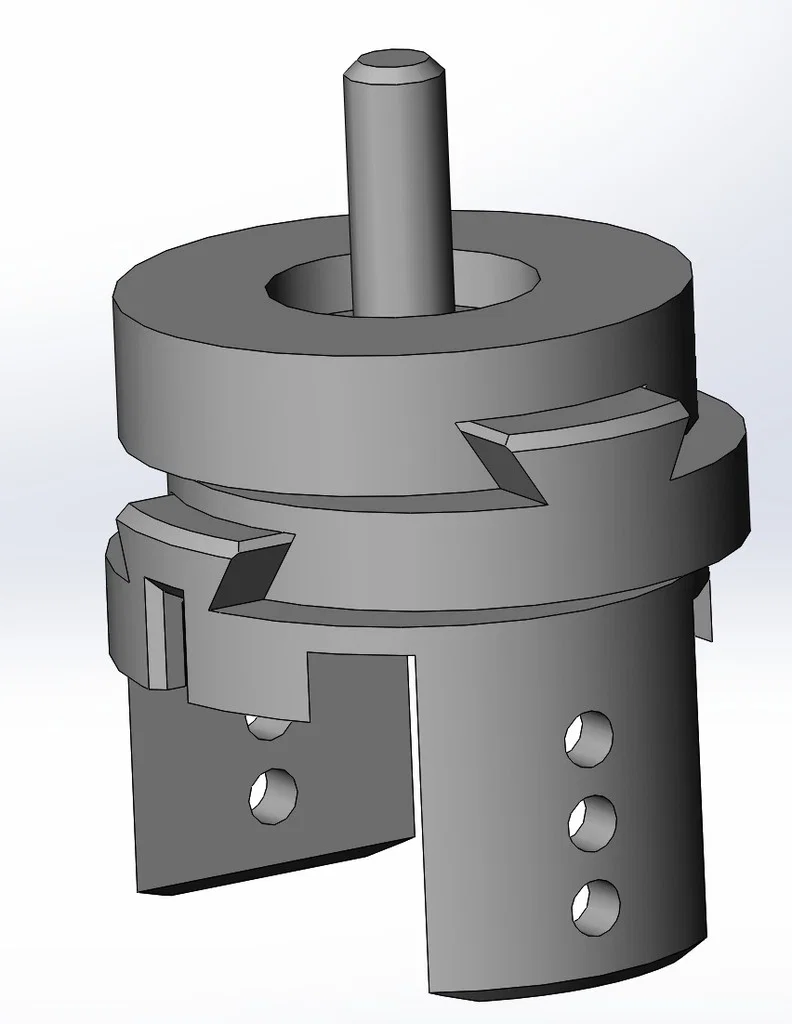

Để có thể tâm con camera dò cạnh trên máy CNC của tui một cách chuẩn nhất, tui đã tạo ra cái kẹp camera đơn giản 3 mảnh này. Nó có cán 7mm (vừa cho ER11, ER16, ER20...) và cho phép bạn dịch chuyển camera theo mọi hướng trên mặt phẳng XY, nhờ đó bạn có thể tâm con camera vào đuôi kẹp dao một cách ngon lành.
Hướng dẫn
in*
assemble*
mount camera của bạn*
push into toolholder*
nhìn qua camera trên máy tính, xoay trục chính thủ công và dịch chuyển camera theo mặt phẳng XY sao cho tâm màn hình luôn hướng về một điểm cố định trên bàn làm việc của bạn.
khóa cái kẹp này lại bằng một ít keo hoặc một tí mỏ hàn.
Category: Dụng cụ máy
