Cục pin (Battery pack)

Cục pin này cho phép bạn xếp 4 viên pin lại với nhau thành một khối gọn gàng, sau đó có thể nối dài ra thành một thanh với nhiều cục pin 4 viên khác...

Hướng dẫn lắp ráp

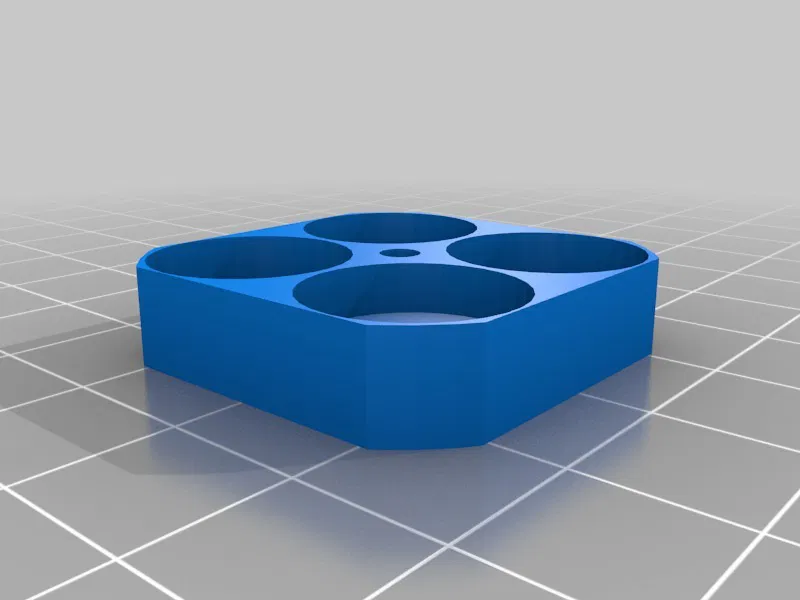

• in 2 cái battery_pack_end.stl

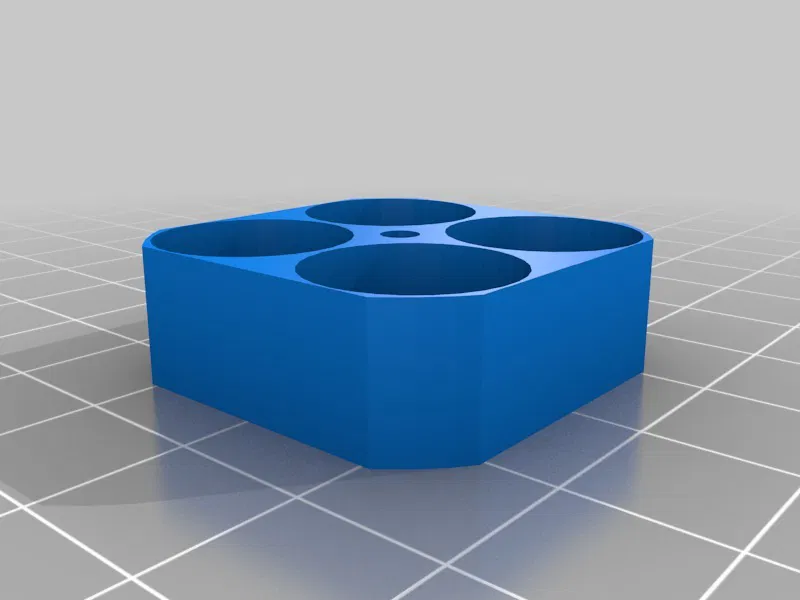

• in bao nhiêu cái battery_pack_middle.stl tùy thích
• cho đai ốc M3 vào battery_pack_end (mỗi cái 4 cái) và siết lại bằng bu lông
• cho pin vào một battery_pack_end
• lắp battery_pack_middle lên trên các viên pin
• nếu muốn thêm pin, cứ thêm pin vào và sau mỗi bộ 4 viên pin thì thêm một cái battery_pack_middle... đảm bảo bạn trượt battery_pack_middle để nó che phần cuối của bộ pin này và phần đầu của bộ pin kia
• cuối cùng lắp cái battery_pack_end thứ hai vào
• dùng thanh ren M3 luồn qua tất cả các bộ phận nhựa, và siết chặt ở mỗi đầu bằng đai ốc M3

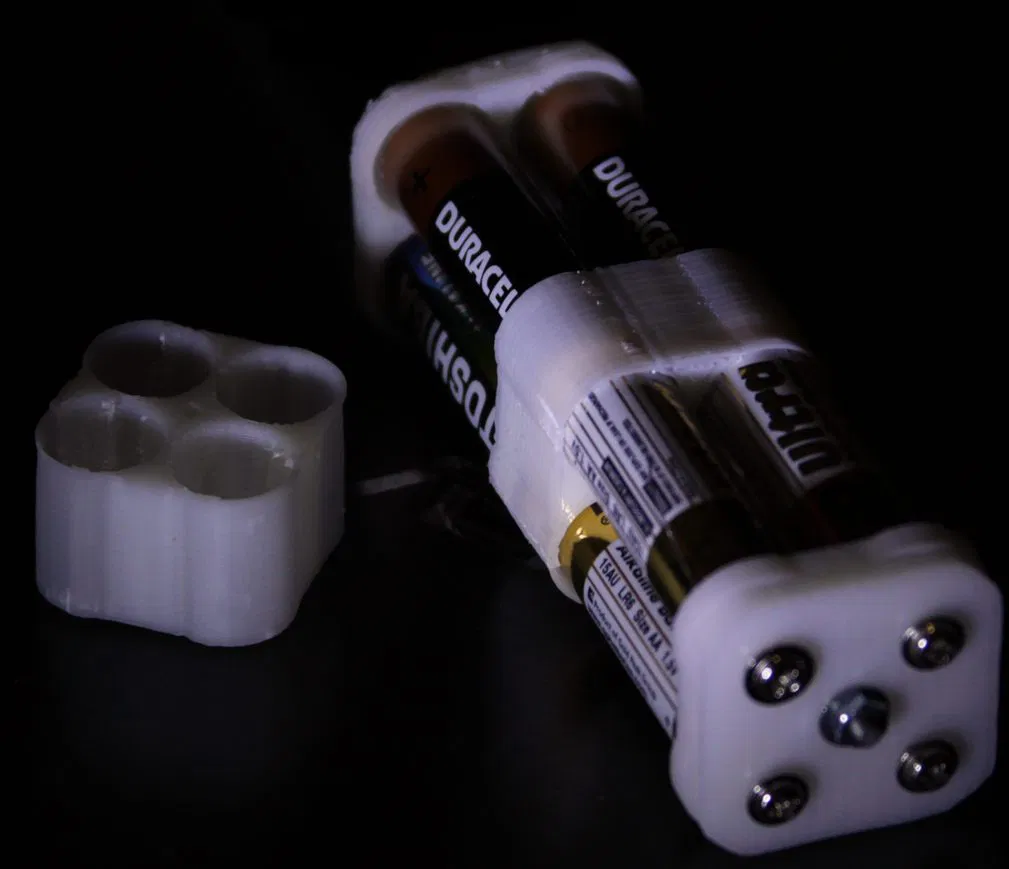

Xong, bạn đã có cục pin của mình

LƯU Ý: File SCAD có kích thước pin gốc! Nếu máy in của bạn không thể in lỗ chính xác (vào plugin stretch trong skeinforge) hãy tăng đường kính pin để có lỗ vừa pin.
