Chặn núm chỉnh gain cho UMC1820

Tui có làm một mảng micro để đo các kiểu cực và mấy cái vụ tương tự, mà việc chỉnh gain của mấy cái mic đều phải khớp với nhau là quan trọng lắm. Việc chỉnh nó là một quy trình tỉ mỉ, vậy mà cứ dễ dàng quẹt trúng cái núm làm lệch vị trí đã chỉnh, mà mình không hay biết.

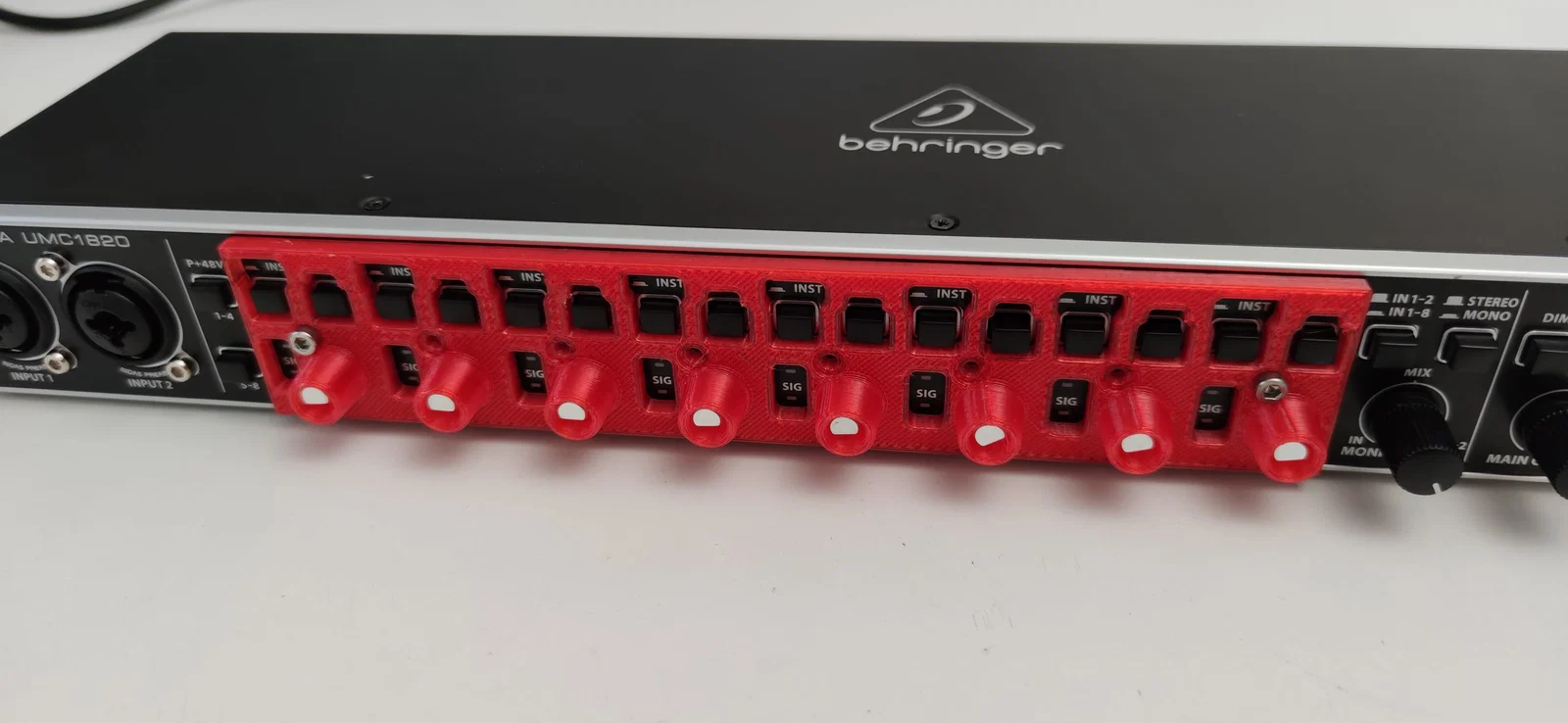

Cái rào cản này về cơ bản là để ngăn không cho chỉnh gain.

Để lắp, đầu tiên, rút hết mấy cái tay nắm ra. Rồi bạn sẽ cần khoan lỗ để bắt ốc. Đối với ốc M3, dùng mũi khoan 2.5mm. Dùng cái khiên làm mẫu để khoan lỗ. Có thể sẽ là ý hay nếu bạn dùng Dremel khoét rãnh trên trục của biến trở để chỉnh biến trở bằng tua-vít mà không cần tháo rào cản ra.

File FreeCAD đính kèm chứa mô hình tham số cho rào cản. Bạn sẽ cần cài đặt addon Lattice2 để sử dụng nó. Trạng thái mặc định là rào cản cho cả 8 kênh, bạn có thể giảm số kênh được che phủ bằng cách sửa đổi thuộc tính Count của LinearArray.
