Mod Quạt Noctua cho eSun eBox Lite

Trước khi bắt đầu: Hãy chắc chắn rằng máy in của bạn chính xác về kích thước, xem hình ảnh đo đạc và xác minh nó giống với bạn.

Vậy mod này, tại sao?

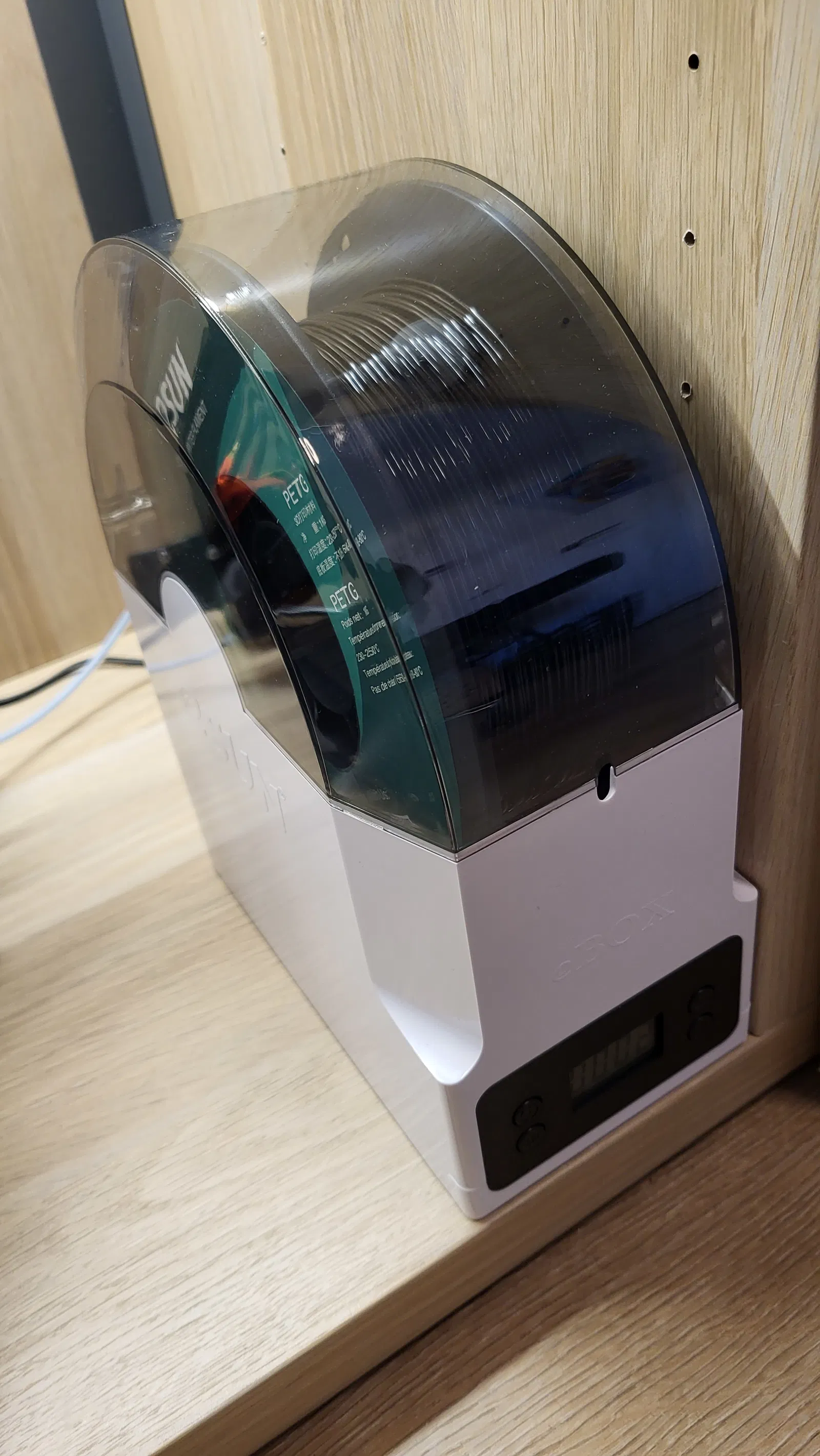

Nếu bạn giống tôi và ghét tiếng ồn lớn, cao vút/rít phát ra từ máy sấy sợi nhựa eSun eBox Lite của bạn thì bạn thật may mắn! Tôi đã sửa đổi máy sấy của mình để nó hoạt động với quạt Noctua 12v NF-A4x10 FLX êm ái hơn nhiều (nhưng bất kỳ quạt 40x40x10 / 4010 nào cũng được!).

CHỈNH SỬA: Hôm nay tôi đọc được Noctua cũng sản xuất phiên bản 24v; https://noctua.at/en/nf-a4x10-24v-pwm Thậm chí còn đơn giản hơn!

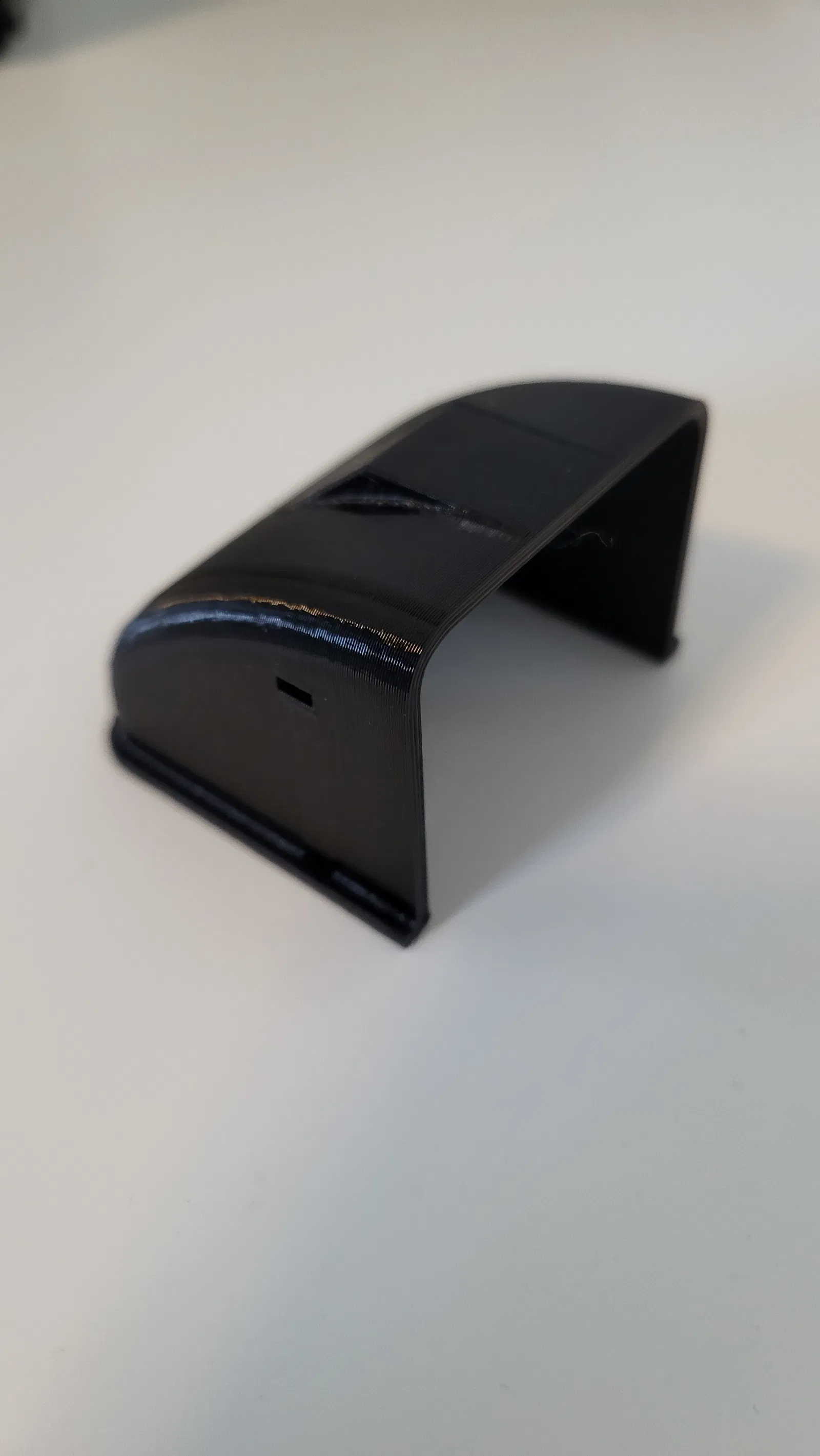

Bản sửa đổi này không yêu cầu bạn phải cắt hoặc thay đổi eBox Lite của mình và có thể thực hiện mà không cần ốc vít (mặc dù bạn có thể tùy chọn cắt một ít bọt cách điện để có thêm vài mm không gian). Ống dẫn quạt sẽ trượt lên giá đỡ quạt hiện có và được giữ cố định bởi giá đỡ này và vỏ máy (nó vừa khít).

_Lưu ý: Bạn có thể sử dụng quạt Noctua, nhưng điều này yêu cầu bạn sử dụng bộ chuyển đổi buck DC-DC 24v sang 12v (giảm áp) vì Noctua là 12v và quạt mặc định là 24v. Hoặc bạn có thể tìm cho mình một quạt 40x40x10 24v và sử dụng trực tiếp mà không cần bộ chuyển đổi. (Về nhiệt độ, bộ chuyển đổi giảm áp của tôi được đánh giá ở mức 85+C nên sẽ ổn). Rõ ràng việc sử dụng bộ chuyển đổi 24v sang 12v có thể yêu cầu bạn phải hàn một chút (hoặc sử dụng phiên bản có đầu nối và sử dụng một số đầu nối Skotchlok của 3M). Nhưng trong mọi trường hợp, bạn có thể giữ lại các bộ phận gốc của mình và luôn quay trở lại trạng thái ban đầu.

Ống dẫn quạt có hai lỗ để luồn dây rút cho bảng chuyển đổi bộ chuyển đổi 24v→12v, tôi cũng bao gồm một phiên bản không có lỗ.

Hướng dẫn có vẻ nhiều nhưng thực ra rất đơn giản...

Cách làm:

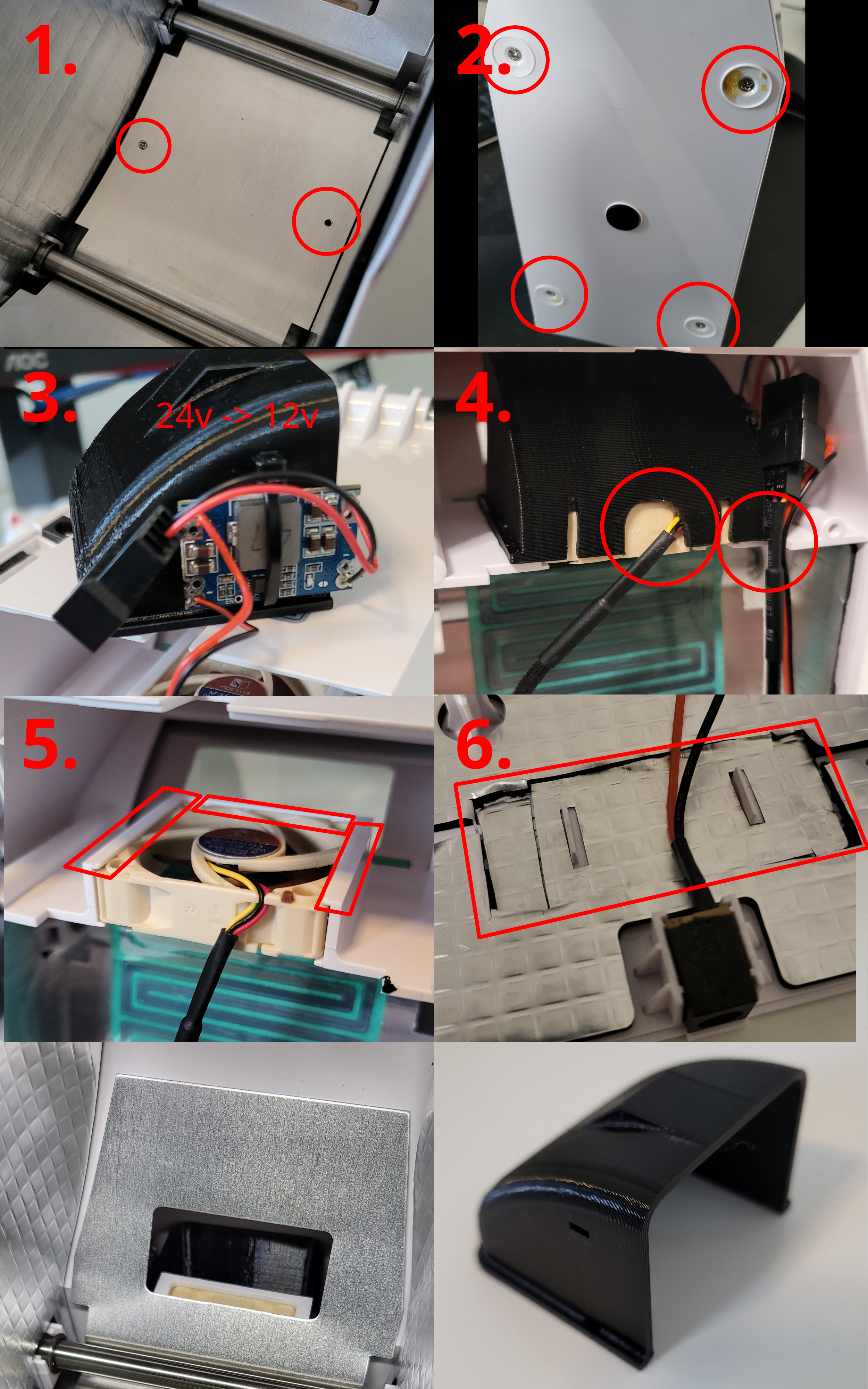

(xem hình ảnh)

• Đầu tiên tháo 2 ốc vít bên trong (những con ốc này cũng giữ phần đáy). Xem hình 1.

• Tháo 4 chân đế cao su và tháo 4 ốc vít, xem hình 2. Phần đáy bây giờ sẽ dễ dàng rơi ra. Bạn có thể đặt bộ phận này sang một bên của máy sấy (không cần ngắt kết nối).

• Tháo quạt cũ (trượt ra ngay) và cẩn thận ngắt kết nối quạt này khỏi bảng điều khiển phía trước (bạn có thể trượt bảng điều khiển phía trước/bo mạch ra để dễ tiếp cận hơn, có thể sử dụng một tuốc nơ vít nhỏ để ‘nhả chốt’ của đầu nối quạt).

• Tái sử dụng dây điện cũ từ quạt cũ hoặc sử dụng dây mới (với phích cắm phù hợp) để cấp nguồn cho quạt mới. Kết nối trực tiếp với quạt 24v hoặc, nếu bạn định sử dụng quạt Noctua, hãy lấy bộ chuyển đổi giảm áp 24v→12v và sử dụng nó làm đầu vào (24v). Tôi đã sử dụng cáp ‘OmniJoin’ Noctua đi kèm ở đầu ra (12v), chỉ có hai dây và phích cắm phù hợp cho quạt Noctua. Tôi đã sử dụng một dây rút nhỏ để cố định bảng điều khiển vào ống dẫn quạt. Xem hình 3.

• Bây giờ tôi phải sửa đổi một chút quạt Noctua của mình để nó vừa với giá đỡ quạt, vì vậy tôi đã loại bỏ một ít vật liệu ở hai bên. Xem hình 5. Tùy thuộc vào quạt bạn có mà kết quả có thể khác nhau. Vì vậy, hãy đảm bảo nó trượt vào trước khi đặt ống dẫn quạt lên trên.

• Sau khi kết nối mọi thứ, hãy đảm bảo bạn đặt dây điện sao cho chúng không bị kẹp khi đóng mọi thứ lại. Xem hình 4.

• TÙY CHỌN: để giúp bạn dễ dàng hơn một chút khi lắp ráp lại, hãy loại bỏ một ít bọt cách nhiệt ở phần đáy gần đầu nối nguồn. Bạn có thể dễ dàng cắt và loại bỏ bọt trong khi vẫn giữ nguyên miếng bạc và dán nó trở lại. Sử dụng ống dẫn quạt làm hướng dẫn thô về kích thước. Xem hình 6.

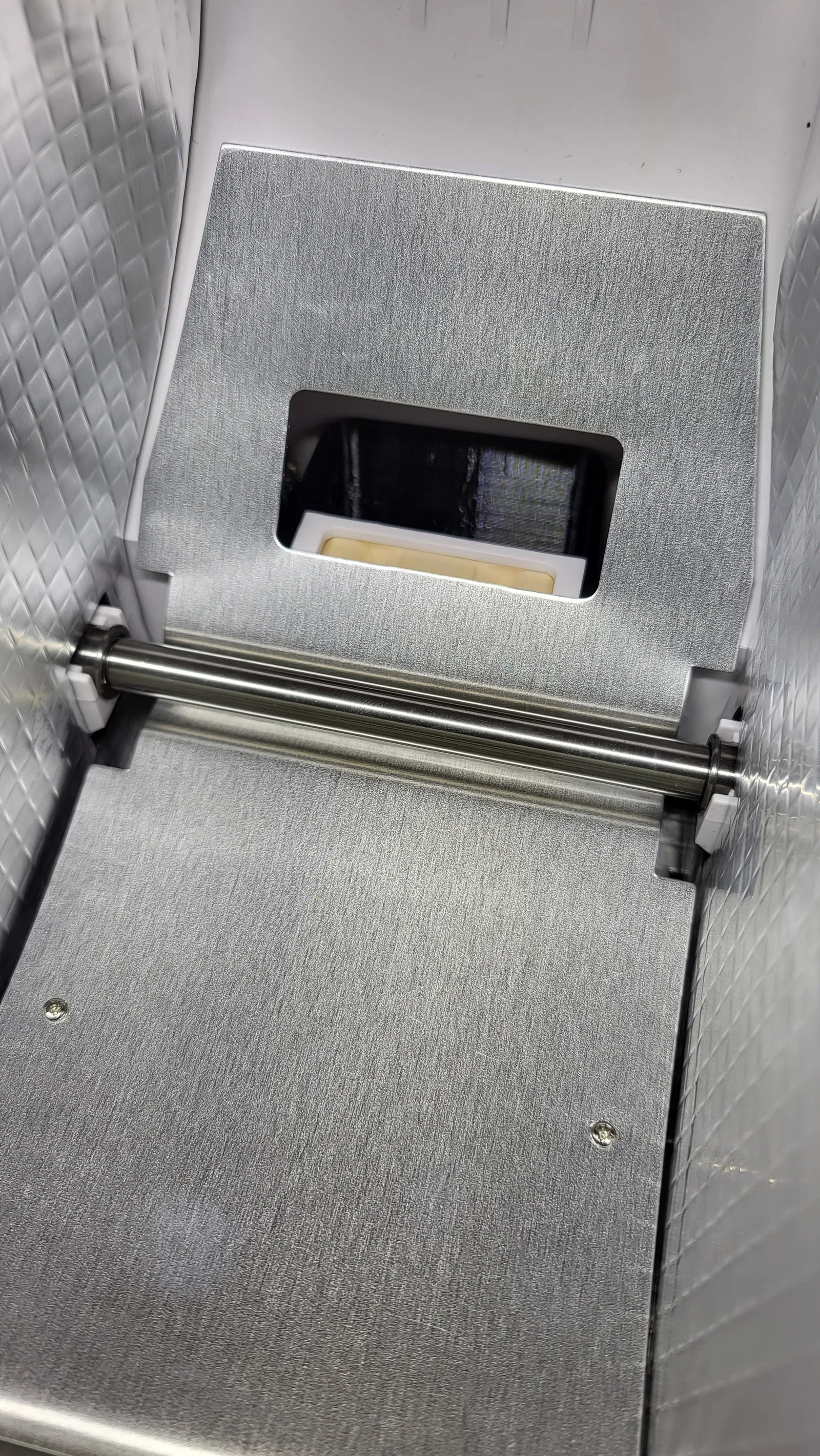

• Bây giờ bạn có thể đóng mọi thứ lại! Đảm bảo dây điện không bị kẹp và cẩn thận đặt phần đáy trở lại vị trí. Với tôi, mọi thứ đều khớp hoàn hảo như chưa từng có gì xảy ra. Lắp lại các ốc vít dưới đáy. Sau đó lắp lại hai ốc vít bên trong (ấn nhẹ vào tấm kim loại khi lắp ốc vít ở đây).

Chúc mừng bạn với chiếc máy sấy êm ái hơn!

Hiệu suất

Bây giờ bạn có thể tự hỏi liệu có sự khác biệt lớn giữa cấu hình gốc và máy sấy đã sửa đổi hay không. Theo như tôi có thể đo được: không. Nhiệt độ bên trong cũng tốt như cũ với tôi (ví dụ: mức 2 cho PETG, 52C ở trên cùng bên trong). Vì thiết bị sử dụng cảm biến dưới tấm kim loại (và bộ phận làm nóng) để đo nhiệt độ nên quạt không tạo ra sự khác biệt lớn về cách thức hoạt động của nó. Và không khí vẫn được lưu thông tốt như mong đợi.

In ấn

In bằng PETG (hoặc vật liệu chịu nhiệt độ cao khác), vì tất cả các thành đều có lớp độn nên không thực sự quan trọng. Không có hướng dẫn đặc biệt..

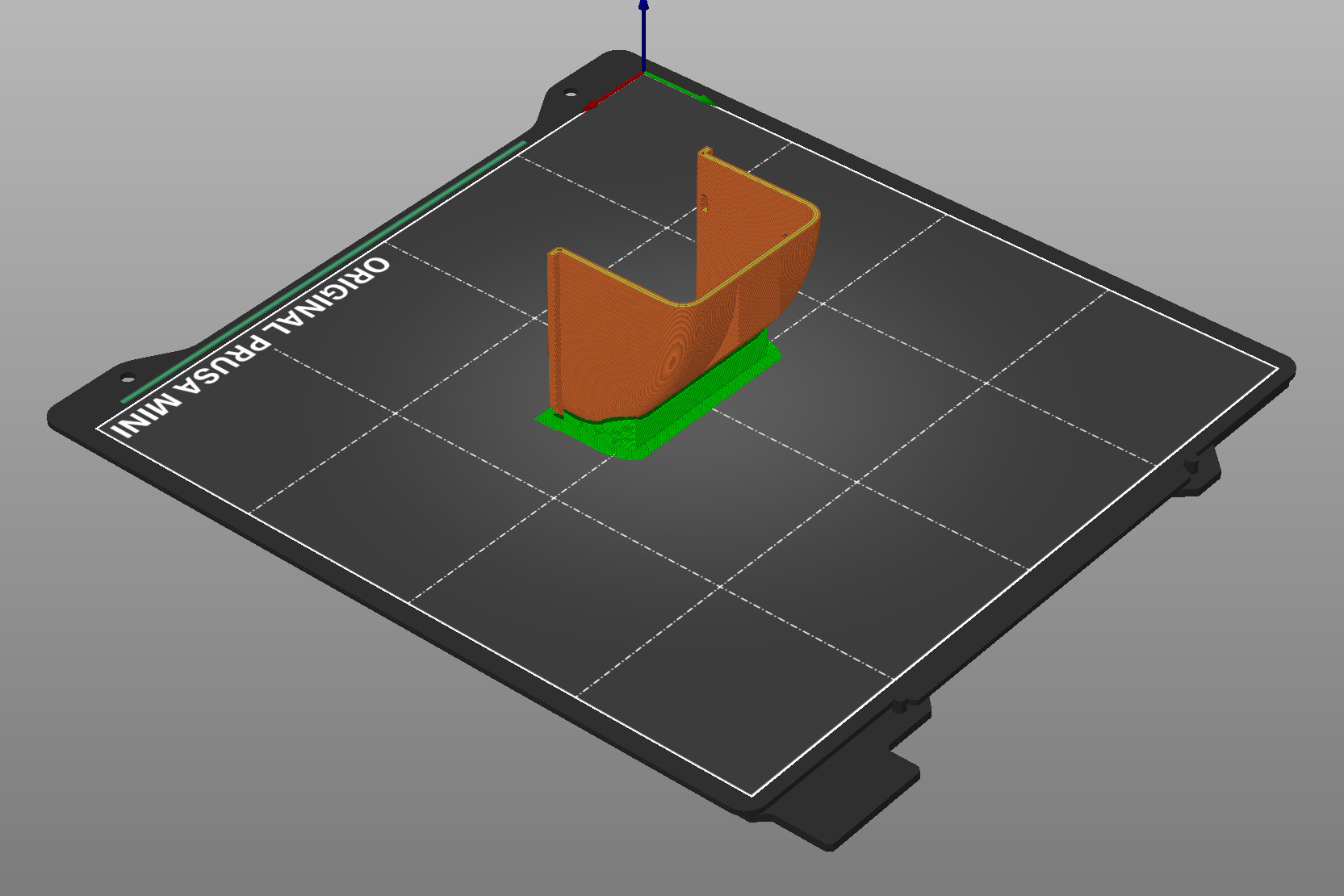

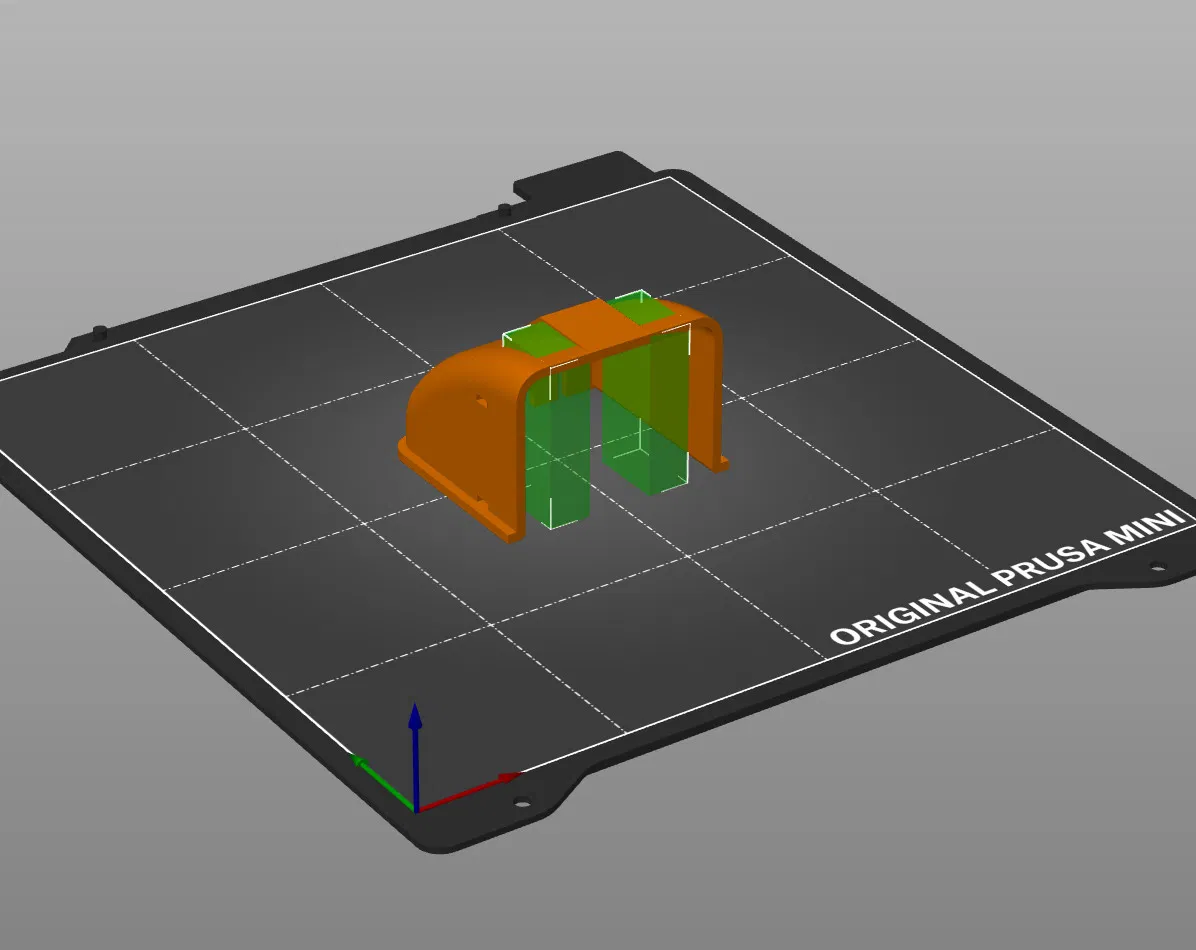

Tôi đã in chiếc của mình ở mặt sau với một số bộ phận hỗ trợ, việc này đã hoạt động tốt (xem ảnh slicer). Tôi cũng đã in một phiên bản thử nghiệm 'thẳng đứng bình thường' với một số bộ phận hỗ trợ ở phía trên, việc này cũng hoạt động tốt (xem ảnh slicer khác). Có lẽ có tùy chọn không cần bộ phận hỗ trợ? Tôi không đủ can đảm để thử ;-). Cả hai đều sử dụng bộ phận hỗ trợ kiểu ôm sát.
