Thêm một cái trục truyền động nữa, lại đây!

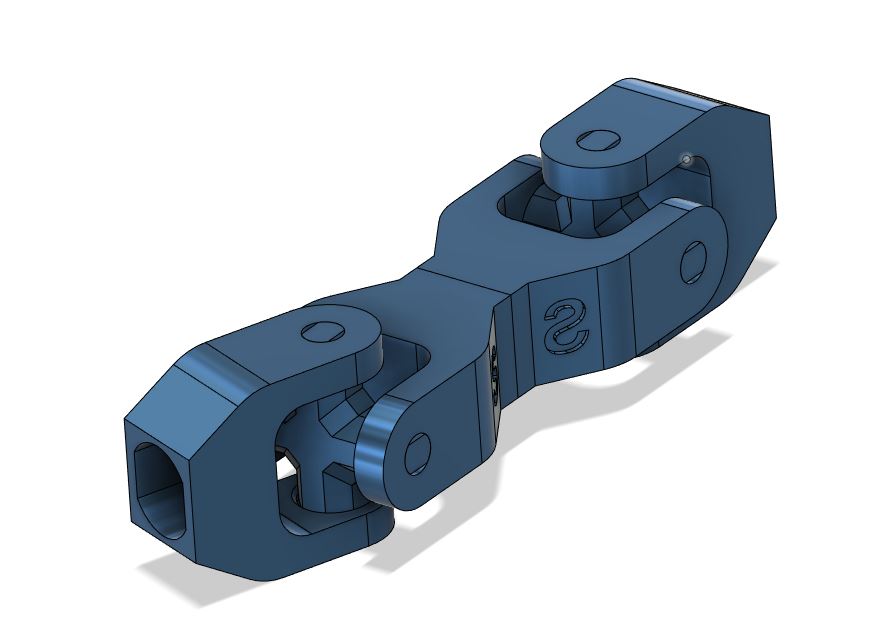

Đây là trục truyền động mới sẽ được sử dụng trong RC Car V2 của tôi, năm lần! Nó truyền động cho bánh xe (tổng cộng 4) và cũng được sử dụng cho bộ truyền động phía trước.

Tổng chiều dài khoảng 60 mm và nó vẫn là khớp nối kép dạng ống lồng.

Không sử dụng ốc vít hay keo. Các khớp nối trượt được dập nổi chữ S và tiện lợi là trục nối các khớp nối có dạng hình bát giác, trong khi trục bánh xe có một hình dạng khác (khá khó sai).

Hướng dẫn lắp ráp:

• Lắp một chữ thập vào khớp nối thông thường rồi lắp cạnh còn lại của chữ thập vào khớp nối trượt
• Luồn các chốt nhỏ vào từng lỗ trên khớp nối và chữ thập (4 cái)
• Lặp lại cho bộ lắp chữ thập + khớp nối + khớp nối trượt còn lại rồi thêm các chốt
• Cuối cùng, nối 2 khớp chữ U với trục (bạn có thể cần chà nhám nó một chút)

Bây giờ, nếu bạn thắc mắc làm thế nào tôi có thể loại bỏ tất cả các ốc vít so với thiết kế trước đây của tôi (RC car V1) thì đây là câu trả lời:

Các ốc vít trong trục truyền động là một sự phiền toái lớn khi bạn cần tiếp cận bộ vi sai; vì vậy với thiết kế này, bạn chỉ cần lắp trục truyền động vào trục bánh răng mặt trời, sau đó trục truyền động sẽ được chặn bởi trục bánh xe, lần lượt bị chặn bởi một ốc vít duy nhất trên khớp nối (giới hạn chiều dài tối thiểu). Khi hệ thống treo hoặc lái cần, trục truyền động có thể giãn ra nhưng sẽ không bao giờ co lại.

Đáng ngạc nhiên là nó khá chắc chắn.

Tôi cung cấp tệp in cho 2 trục truyền động.

Trong trường hợp bạn chỉ muốn in một cái: sử dụng hồ sơ chất lượng Prusaslicer 0.2 với 3 lớp ngoài và 50% mật độ.
