Chỉ Báo Chiều Quay Động Cơ NEMA

Cái này được lấy cảm hứng từ, nhưng không phải là bản sao trực tiếp của, các bộ hiển thị tại: https://www.thingiverse.com/thing:2638857

Sử dụng một viên nam châm tròn 1/4" x 1/8" ($0.90 mỗi viên tại thời điểm đăng bài) từ McMaster-Carr: https://www.mcmaster.com/5862K103/

Viên nam châm ép vừa vào ống lót, và trên nhiều động cơ bước thì nó sẽ khá lỏng ở lỗ cuối (được làm trên và hoạt động với động cơ Prusa, đã thử nghiệm trên một vài động cơ khác mà tôi có sẵn).

Cài Đặt In

Thương Hiệu Máy In:

Prusa

Máy In:

I3 MK3S

Rafts:

Không

Supports:

Không

Độ Phân Giải:

0.20mm

Infill:

Bất kỳ / không có

Filament: Matterhacker Color Change PLA Quantum Raspberry-Gold

Ghi Chú:

Đây là một bản dựng thú vị cho các loại filament "đổi màu", vì bạn có thể xem màu sắc thay đổi khi nó quay!

Sau In =============

Lắp Ráp

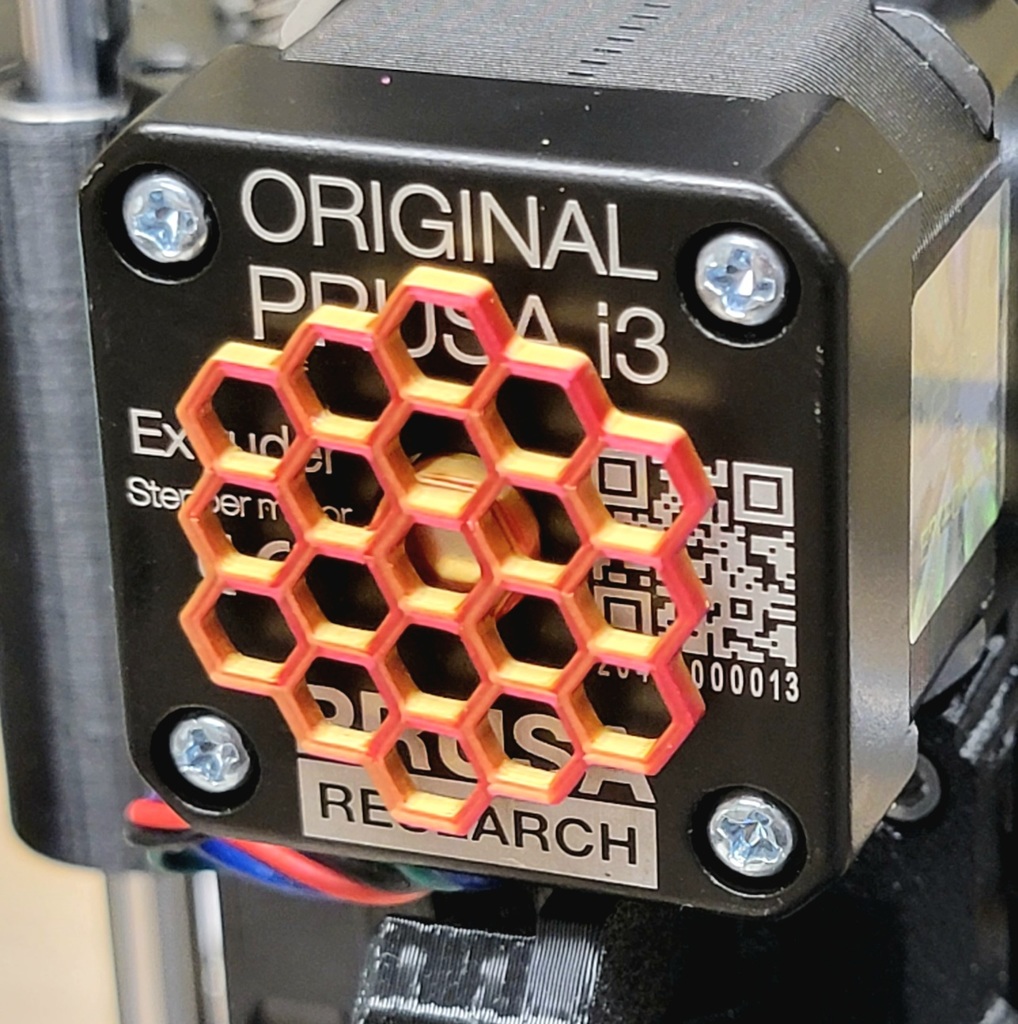

Ép nam châm vào ống lót và gắn vào trục cuối của động cơ NEMA 17 (~housing 40mm).

Cách Tôi Thiết Kế ==========

Sắp xếp lưới hình lục giác trong Adobe Illustrator (dễ dàng thực hiện trong Inkscape và Corel Draw).

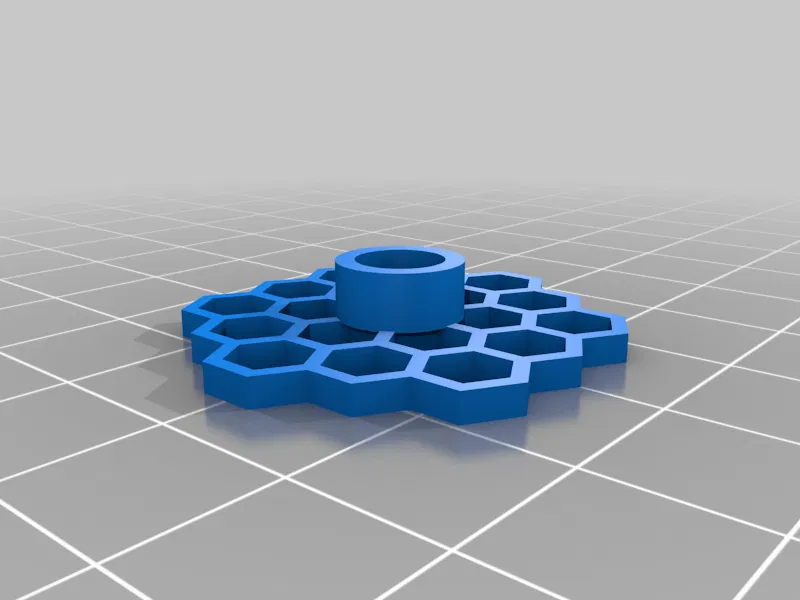

Nhập SVG vào Fusion360 dưới dạng bản phác thảo và kéo dài hình dạng, sau đó thay đổi tỷ lệ nếu cần.

Đính kèm (join) một hình trụ rỗng đơn giản được tạo trong Fusion để vừa với nam châm.

Xuất (tab "utilities" / MAKE của Fusion360) ra STL.

Và bạn đã hoàn thành!
