Apple Interface Cyberdock - Đế kết nối đa năng cho Apple

Apple Interface Cyberdock là một thiết bị lapdock/ docking station/ thiết bị đầu vào, nhằm mục đích tích hợp tất cả các công cụ bạn cần vào một thiết kế nhỏ gọn.

Bằng cách kết nối Bàn phím và Trackpad của Apple vào một USB-C hub, bạn có thể kết nối các thiết bị đầu vào của mình với bất kỳ máy chủ nào hỗ trợ đầu vào USB-C (Máy tính xách tay / Máy tính để bàn / máy tính bảng / Steam Deck, v.v.). Cyberdock có 3 cổng xuất màn hình, cổng Ethernet, đầu đọc thẻ SD, âm thanh analog và các cổng USB bổ sung.

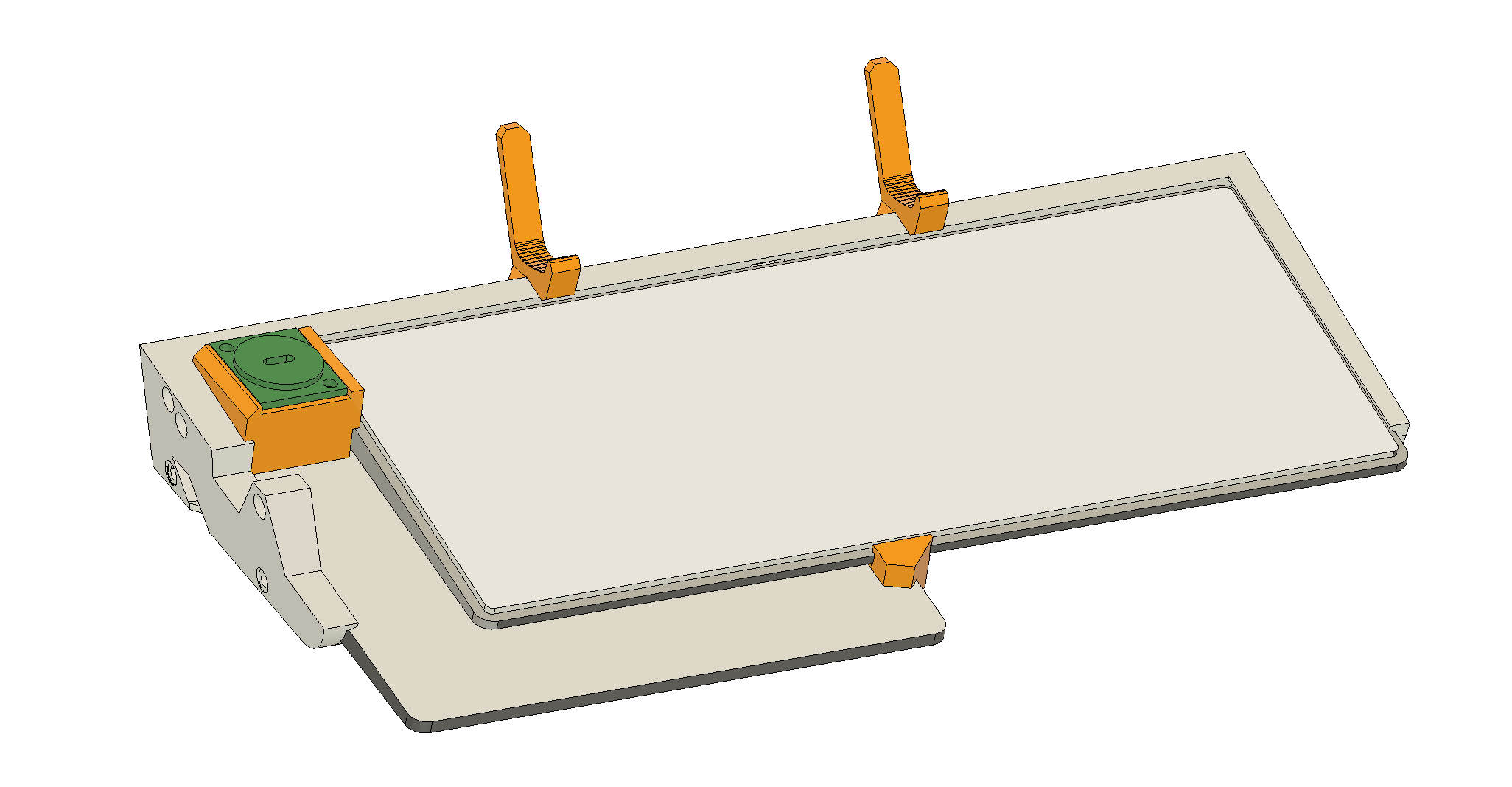

Khung máy in được nguyên khối, không cần hỗ trợ cho bất kỳ bộ phận nào. Thiết kế này sử dụng các linh kiện có sẵn, vì vậy không cần kỹ năng điện tử.

Thiết kế bàn phím/trackpad xen kẽ đặt các điều khiển dựa trên cử chỉ (cuộn, thu phóng, chuyển đổi màn hình) trong tầm tay dễ dàng của bàn tay trái, giúp thuận tiện khi sử dụng với chuột truyền thống.

Khung máy có các lỗ lắp được bố trí đều đặn, giúp tương thích với các phụ kiện bổ sung.

Công nghệ được hỗ trợ:

• Bàn phím Magic Keyboard kiểu 'wedge' của Apple, A1644
• Magic Trackpad kiểu 'wedge' của Apple, A1535
• Đầu nối panel mount USB 3.1 Type C của PENGLIN, Module D, Bộ chuyển đổi bulkhead mở rộng cái sang cái, Hỗ trợ băng thông rộng 40Gbps
• Bộ chuyển đổi góc vuông USB C, Bộ mở rộng bộ chuyển đổi USB C đực sang cái góc 90 độ

Tài nguyên bổ sung:

• x19 ốc heat-set m3 4mm
• x2 ốc m3 8mm (để giữ thiết bị chắc chắn, cần thêm nếu bạn muốn gắn thêm đồ)
• x8 chân đế cao su dính 10mm

Chi tiết về dự án này và các thử nghiệm liên quan của tôi trên Hackaday! https://hackaday.io/project/187584-fully-analog-60-hid-cluster

Tôi đã dành hàng trăm giờ và hàng trăm đô la cho filament để phát triển và thử nghiệm cái này.
