Giá Đỡ Điện Thoại Cho Chân Máy Velbon
Giá đỡ điện thoại này được thiết kế riêng cho chân máy Velbon, đặc biệt là cho đế nhả nhanh. Hướng dẫn chi tiết cách lắp ráp và sử dụng, cùng với chỉ dẫn in ấn bằng PETG và liên kết đến file CAD. Một phụ kiện hữu ích cho người dùng chân máy Velbon.
Mô tả
Giá đỡ điện thoại này được làm riêng để khớp với cơ chế đế nhả nhanh trên chân máy Velbon T-3500 của tôi, nhưng tôi đoán nó cũng sẽ hoạt động trên các mẫu chân máy tương tự khác.
Lưu ý: Nếu bạn thích bản in này, bạn có thể quan tâm đến đế nhả nhanh cho chân máy Velbon này:
/3d-model/plate-nha-nhanh-cho-tripod-velbon
Lắp ráp và Sử dụng

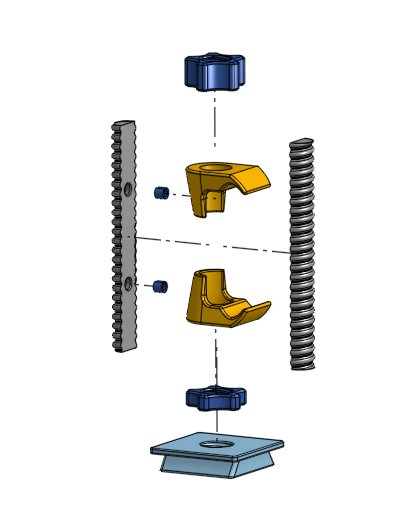

- Đầu tiên, ghép hai bộ phận Trục (Post) lại với nhau bằng hai bộ phận Chốt (Pin).
- Vặn một phần Bộ Khóa Trục (PostLock) vào Trục (Post).
- Vặn Trục (Post) vào Đế (Plate), sau đó vặn Bộ Khóa Trục (PostLock) xuống để cố định.

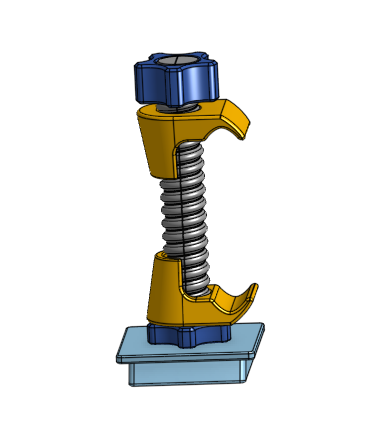

- Đặt hai Bộ Kẹp (Grips) lên Trục (Post) (xem hình để biết hướng đúng).
- Vặn Nút (Knob) vào đầu Trục (Post).

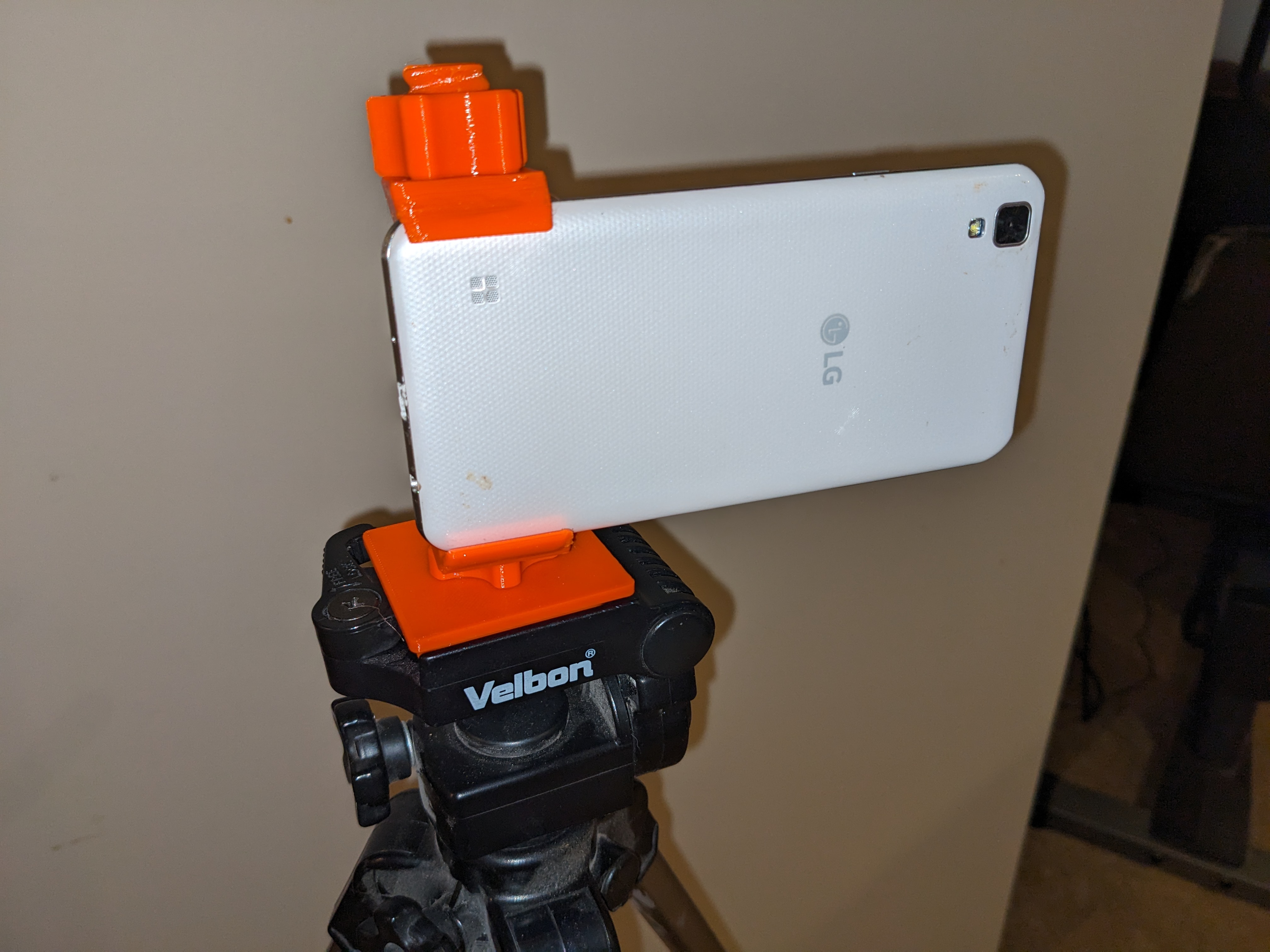

Để sử dụng giá đỡ, hãy khóa cụm giá đỡ vào chân máy của bạn bằng cơ chế nhả nhanh của chân máy. Đặt điện thoại của bạn vào giữa hai Bộ Kẹp (Grips) và vặn Nút (Knob) xuống để giữ chặt Bộ Kẹp (Grips).
Hướng dẫn In
In bằng PETG bằng cách sử dụng các tệp 3MF được cung cấp; hoặc:

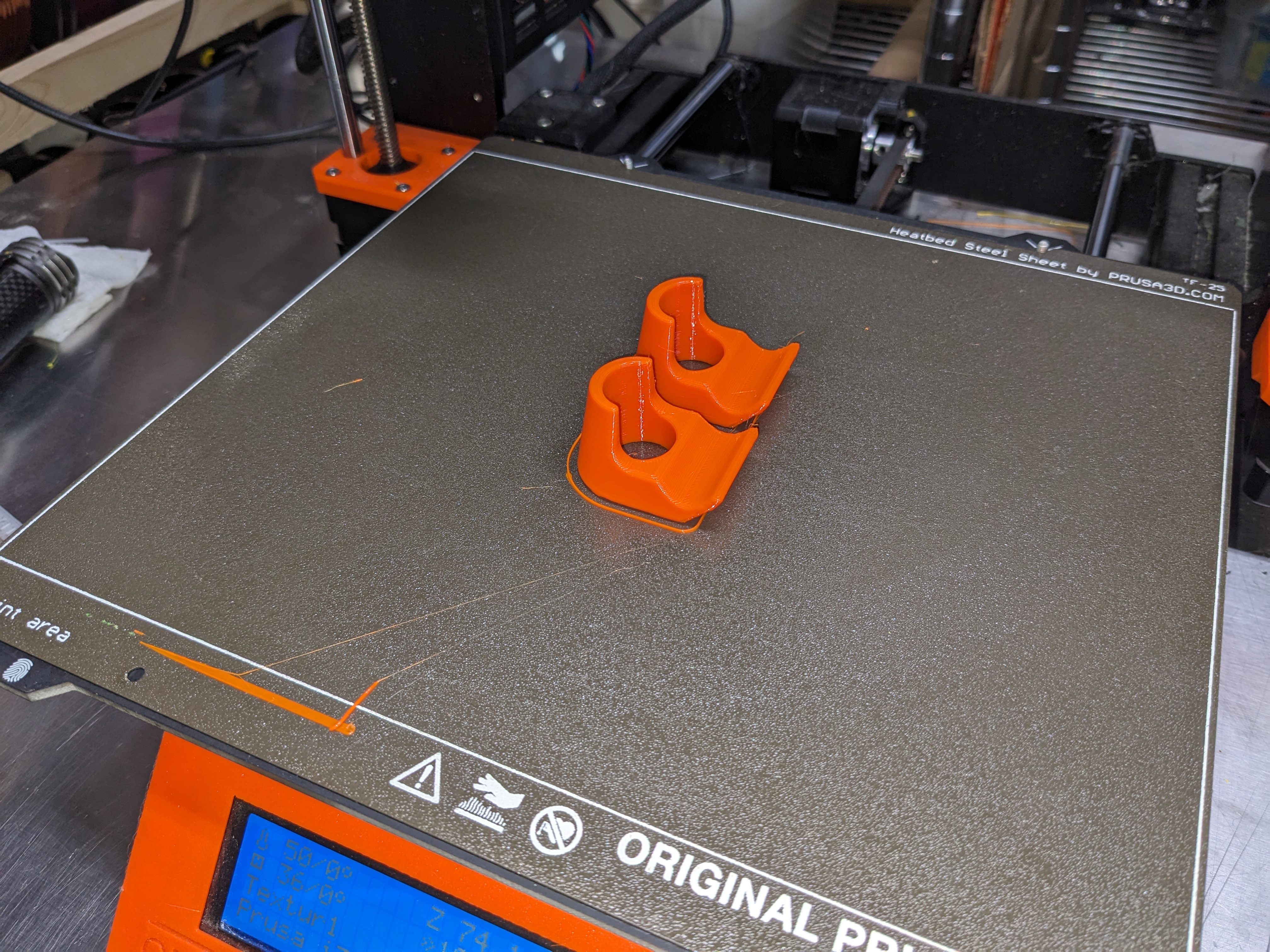

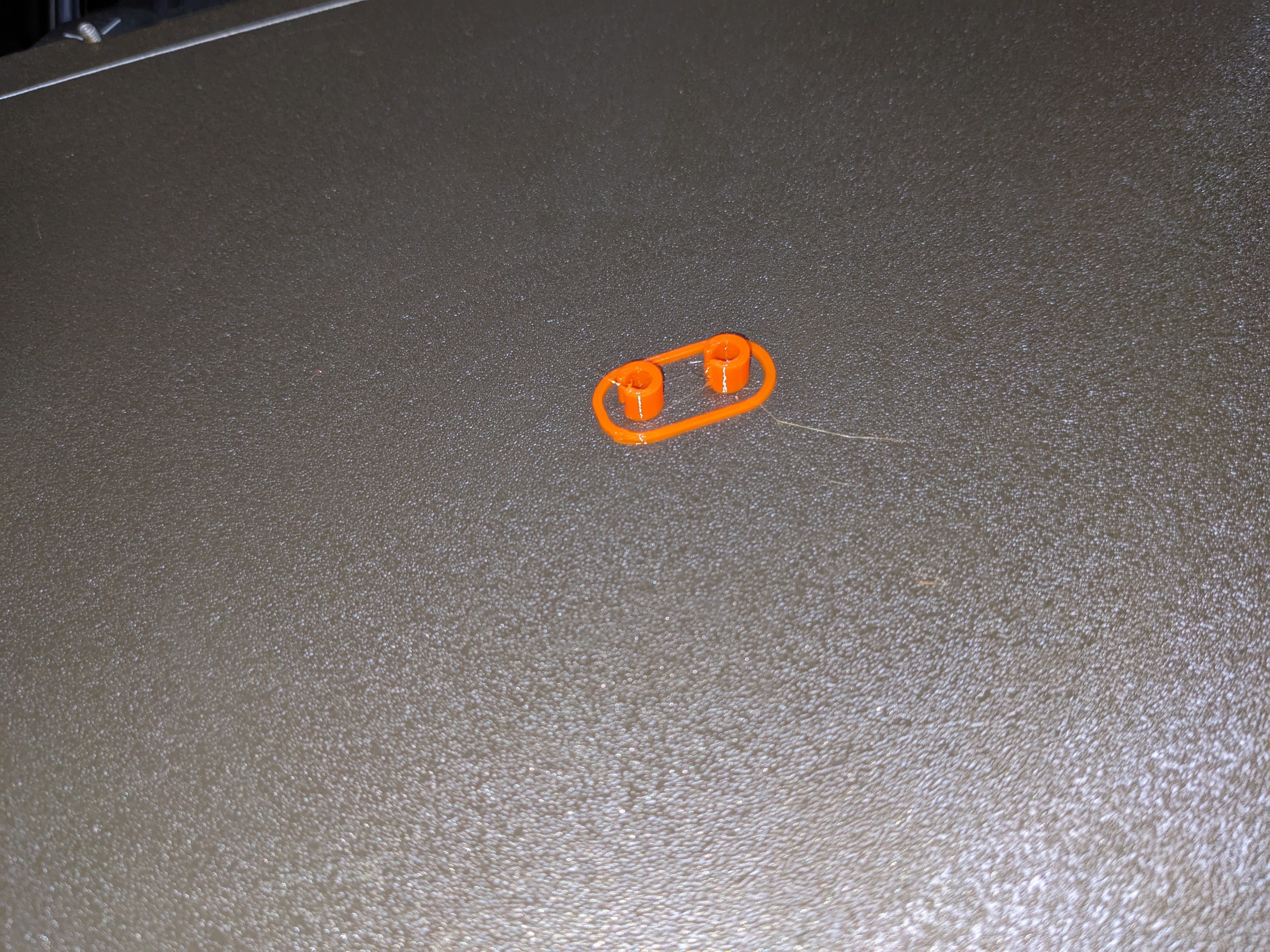

Đối với tất cả các bộ phận trừ Trục (Post):
- Chiều cao lớp 0.3mm
- 2 lớp biên
- 15% lưới vật liệu độn

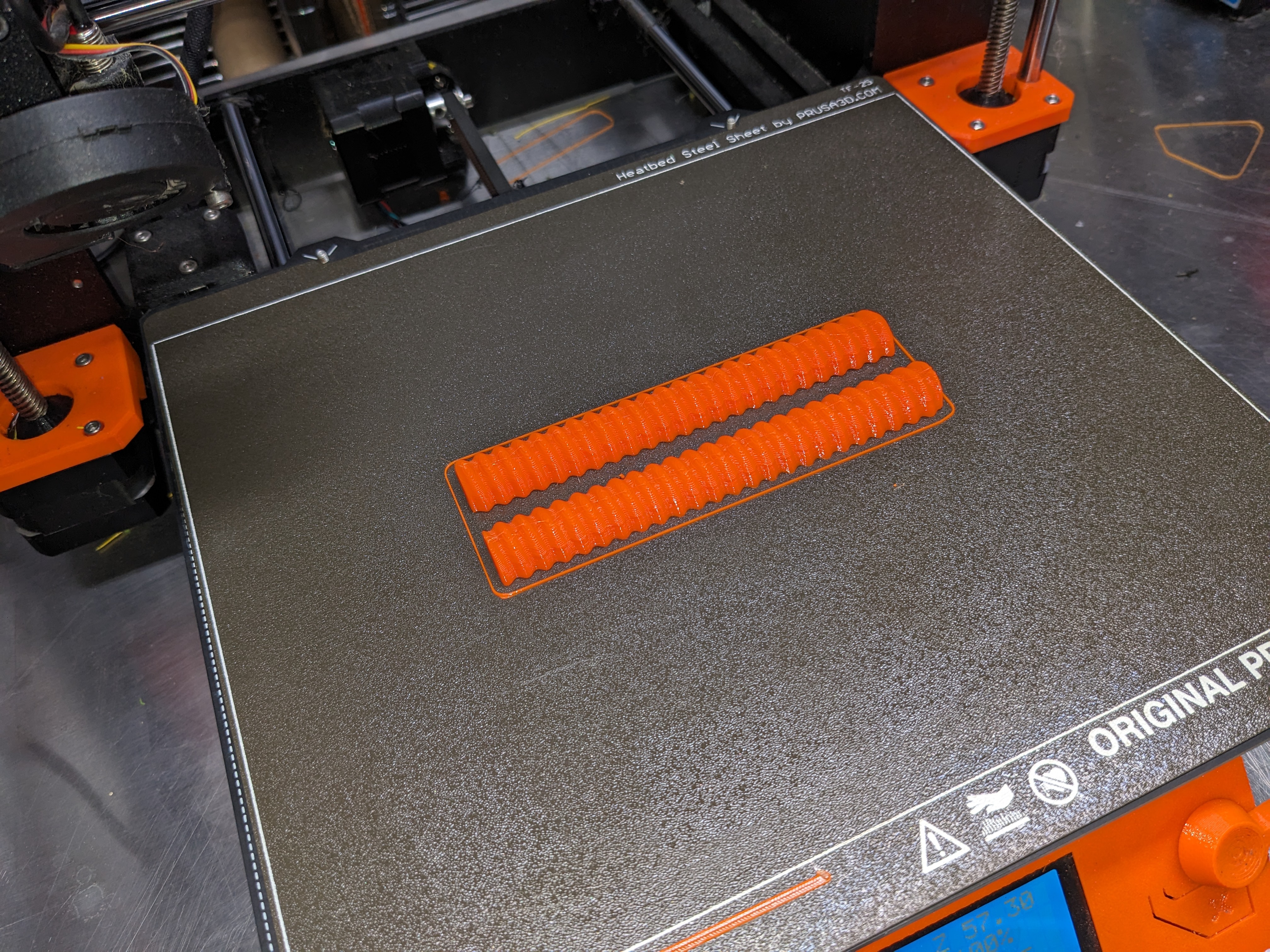

Đối với Trục1 (Post1) và Trục2 (Post2):
- Chiều cao lớp 0.3mm
- 4 lớp biên
- 40% vật liệu độn thẳng hàng
CAD
Các tệp CAD 3D OnShape cho cái này đây:
