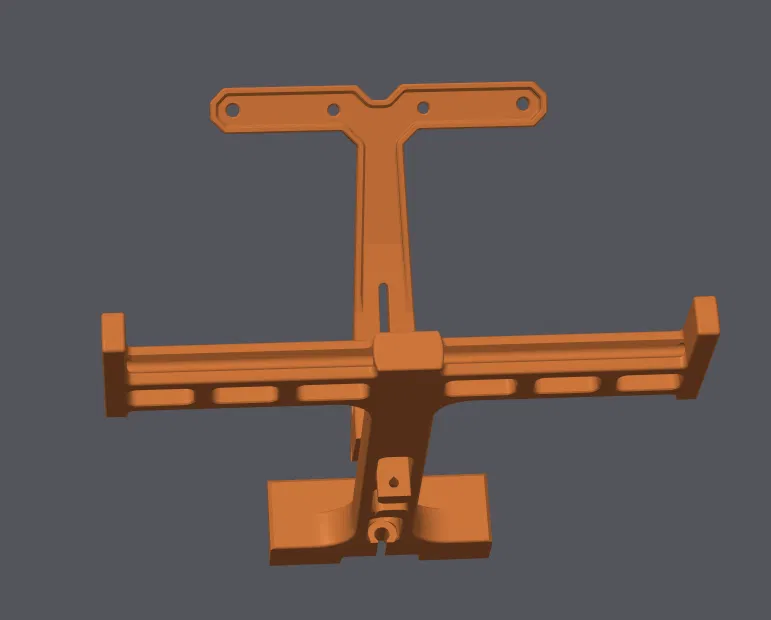

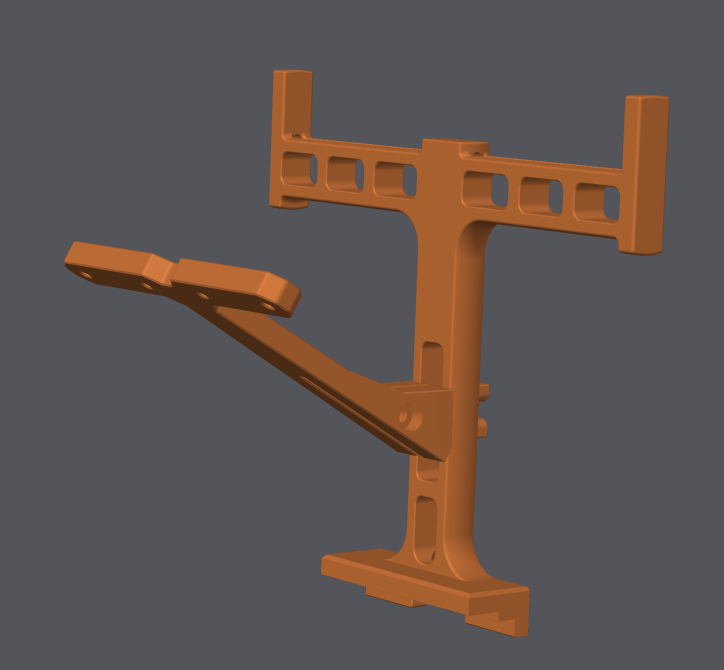

Giá Đỡ Cuộn Dây Kép Kiểu Voron Có Dẫn Dây Kiểu Prusa

Tui phải giải quyết cái vụ mà dây tóc nó hay bị văng ra khỏi thành cuộn khi mà xài >75% rồi, nên tui chia sẻ lại cho anh em xài chung.

Cái bộ dẫn dây tóc này có thể gắn đảo chiều được, tùy anh em muốn cho dây đi hướng nào cũng được.

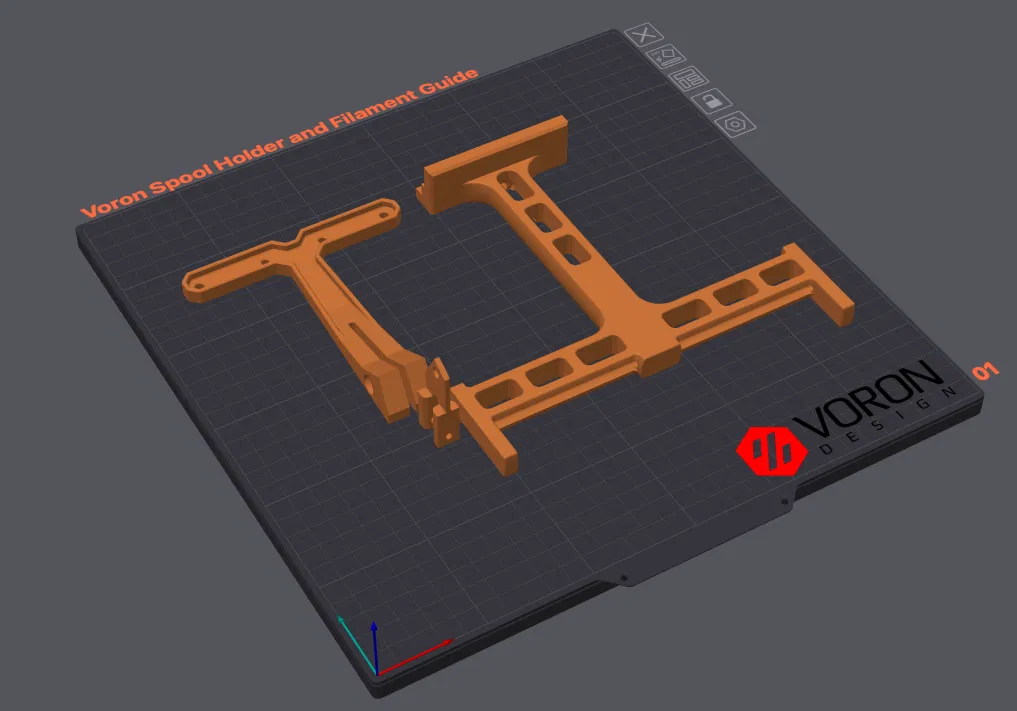

IN MỘT PHẦN NHỎ TRƯỚC ĐỂ ĐẢM BẢO ỐNG BOWDEN VỪA KHÍT TRƯỚC KHI IN HẾT NHA ANH EM. Dùng cái tùy chỉnh bù trừ lỗ X-Y (hoặc tương tự) để chỉnh kích thước lỗ cho vừa nha. Có thể dùng khối âm để khoét một phần nhỏ của cái đế giữ dây tóc để ống đi qua vừa.

Cái bộ dẫn dây tóc này tui lấy cảm hứng từ cái của Prusa Mk4 đó. Tui có để kèm file step để anh em tự chỉnh sửa theo ý thích, cứ sáng tạo thoải mái, không cần tuân theo giấy phép y chang đâu. Chỉ mong anh em chia sẻ lại sản phẩm của mình cho cộng đồng thôi nha!

Đây là bản remix, tui chia sẻ theo giấy phép tương tự như bản gốc vì tui hầu như không đụng gì tới cái đế giữ dây tóc chính. Anh em cần cái đế giữ dây tóc đó nha, qua tải về liền đi. Nói chung là dựa trên thành quả của người đi trước mà.

HƯỚNG DẪN LẮP RÁP:

Chỉ cần cho cái bộ dẫn dây tóc thôi nha:

• Ốc 16mm đầu tròn M5
• Đai ốc lục giác M5
• Ống đồng ren nhiệt M3x6x4mm
• Ốc 16mm đầu tròn M3 (nếu dùng ống đồng ren nhiệt)
• Ốc 20mm đầu tròn M3 (nếu không dùng ống đồng ren nhiệt)
• Đai ốc lục giác M3 (nếu không dùng ống đồng ren nhiệt)
• Ít nhất 10mm ống Bowden đường kính ngoài 4mm (tui khuyên dùng loại đường kính trong 3mm, loại 2mm cũng xài được)

1. Luồn ống Bowden vào hai lỗ ngoài của đế giữ dây tóc như hình nha. Phải vừa khít, đừng làm hư ống nha. Chiều dài tùy ý anh em, nhưng tui không cho nó nhô lên khỏi mép trên của chỗ giữ cuộn dây để nó khỏi vướng.

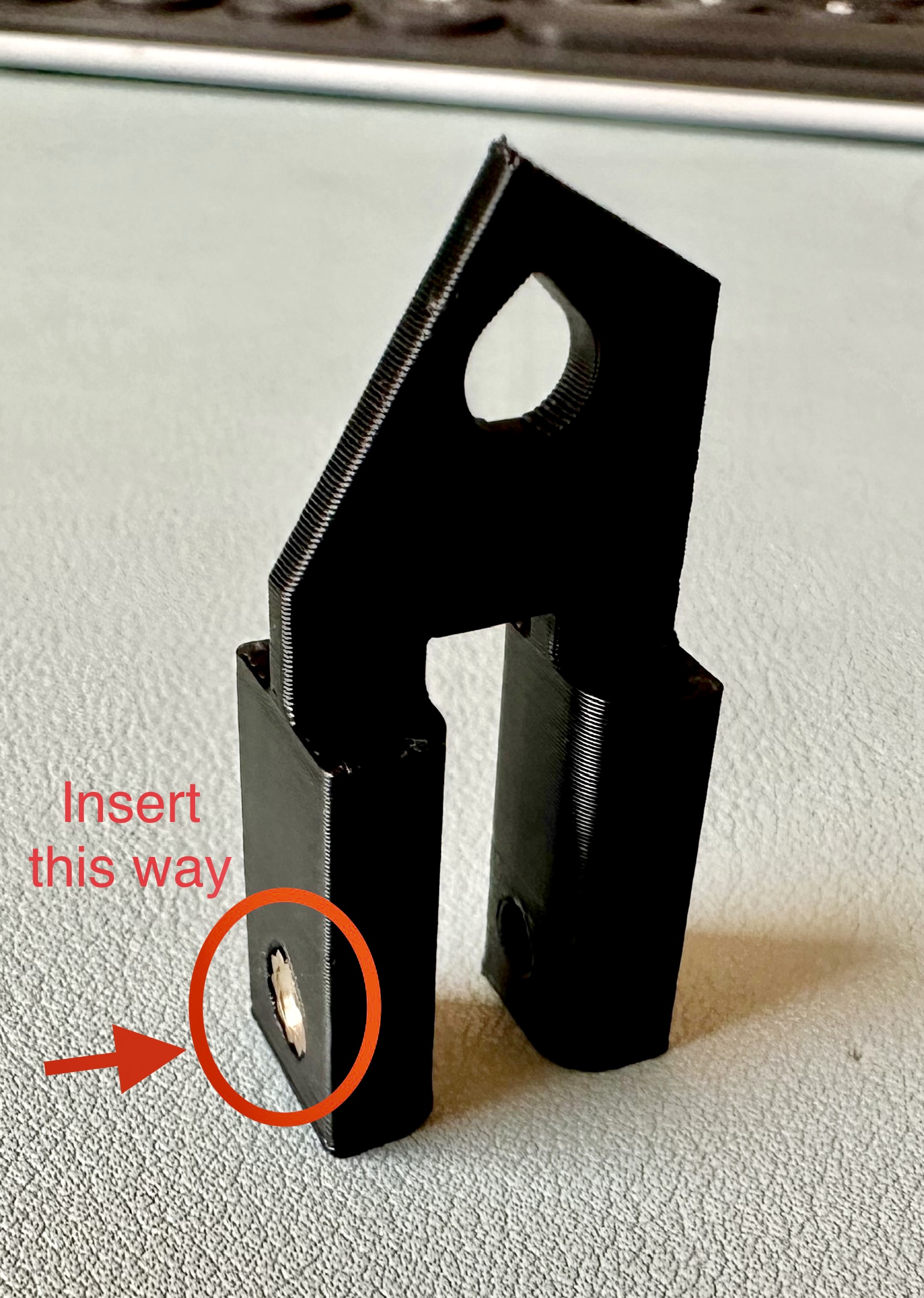

2. Luồn ống đồng ren nhiệt vào lỗ lớn của cái pát gắn như hình. Hoặc anh em có thể dùng ốc M3 dài hơn với đai ốc lục giác.

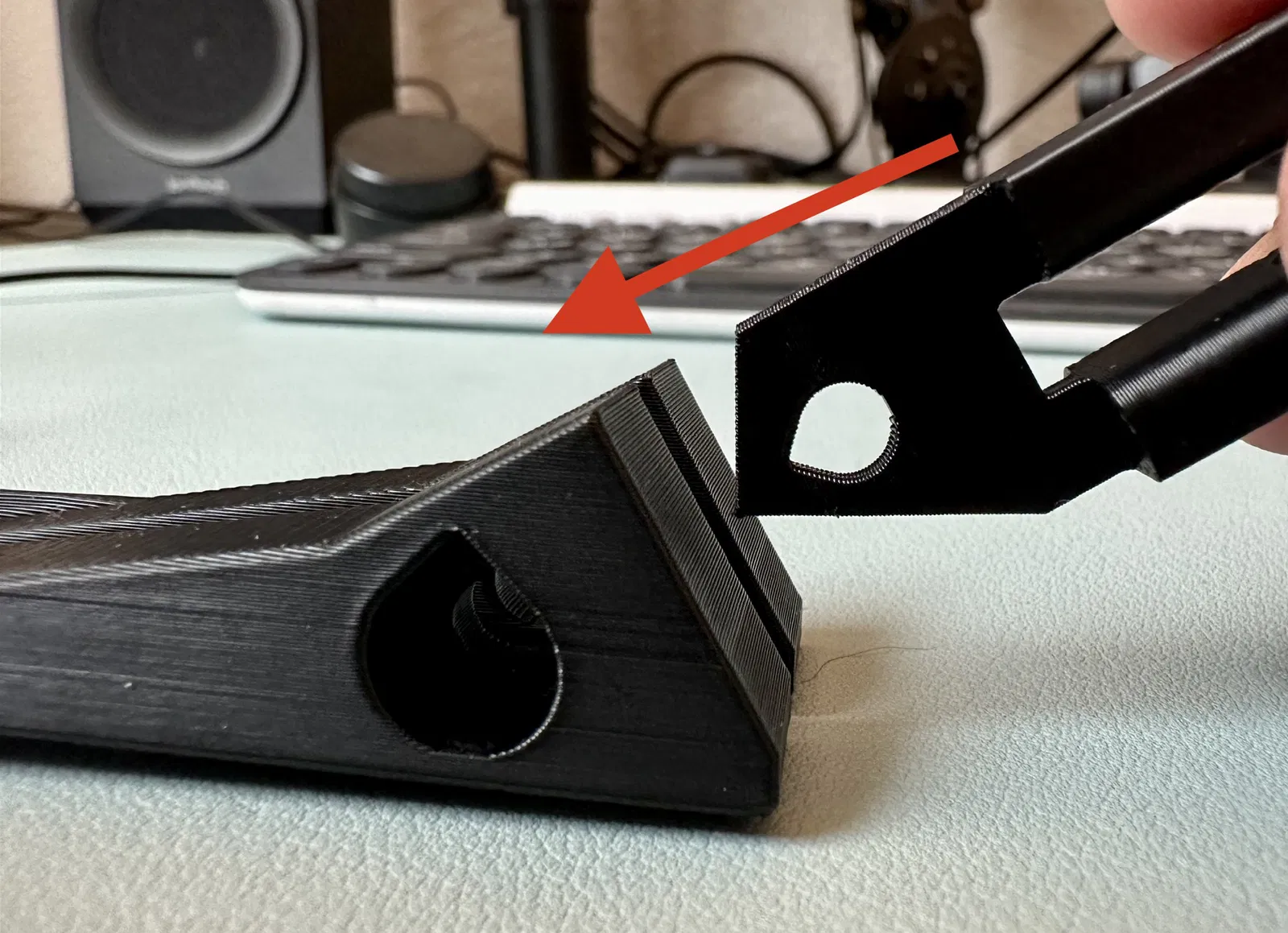

3. Gắn cái pát gắn vào khe ở cuối cái bộ dẫn dây tóc. Cái ống đồng ren nhiệt hướng xuống khi lắp nha. Vặn hai cái lại với nhau bằng ốc M5 và đai ốc M5 bằng mấy cái lỗ khoét ở bên hông cái bộ dẫn dây tóc.
4. Luồn cái pát gắn qua cái thân của đế giữ dây tóc như hình nha. Luồn ốc M3 qua lỗ trên cùng và vặn vào ống đồng ren nhiệt (hoặc siết đai ốc lục giác nếu không dùng ống đồng ren nhiệt) cho vừa khít. Coi chừng vặn quá tay nha, dễ gãy lắm đó.

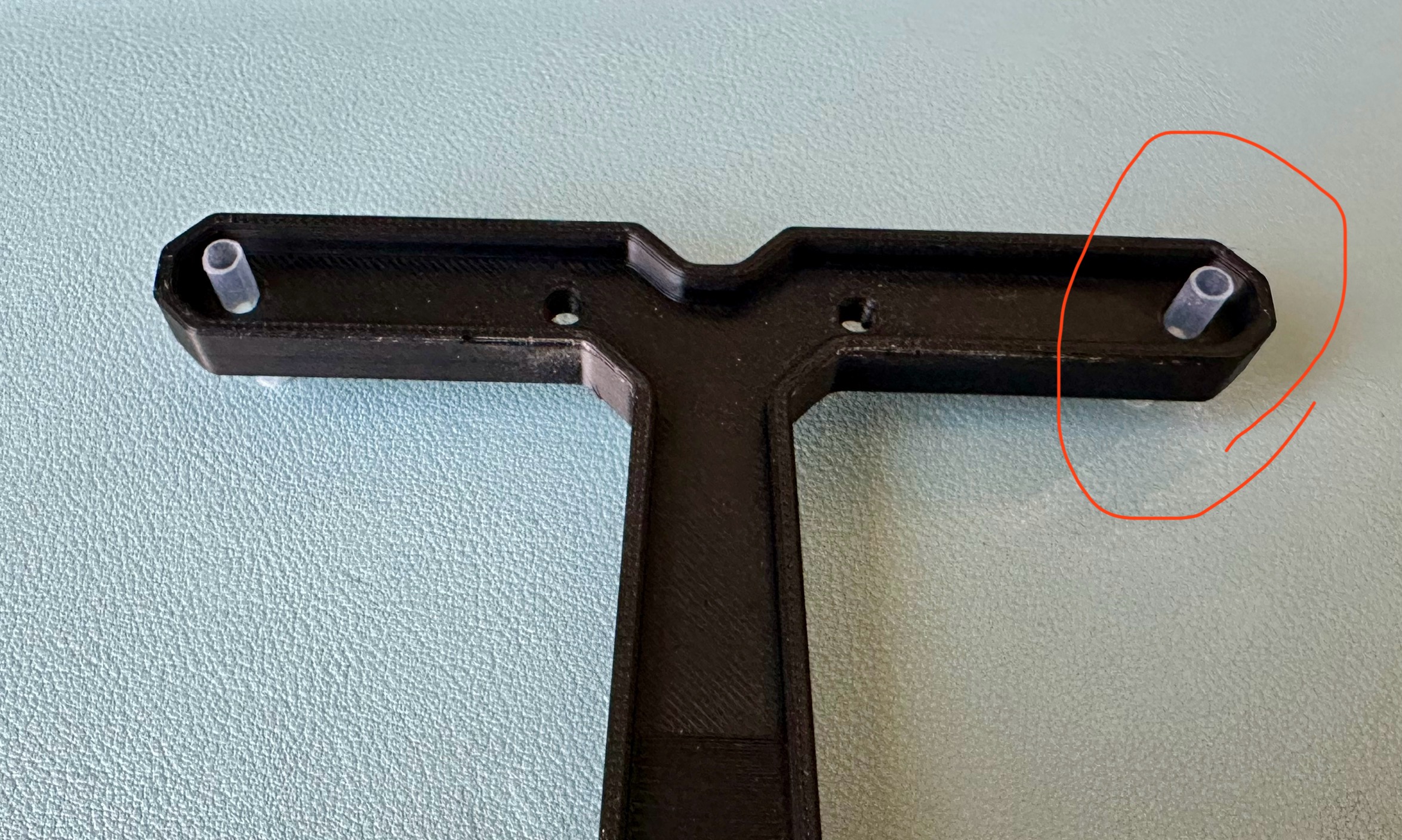

5. Luồn ống PTFE vào cái đế giữ hai cuộn dây để làm bề mặt tiếp xúc cho các cuộn dây trượt lên.
