Bánh răng trượt một chiều cho xe RC

Đây là một bộ phận mình cần cho cái hộp số tự động 2 cấp của mình (lần thử đầu tiên của mình đây ở đây).

Phiên bản hiện tại của hộp số hoạt động như mong đợi đối với tải trọng trung bình (tỷ số truyền thay đổi từ 1:1.8 xuống 1:1) nhưng đối với tải trọng cao, bộ vi sai tăng thêm sẽ bị quay ngược và thậm chí có thể tiêu tán hết sức mạnh.

Bây giờ kế hoạch là có một hộp số tự động 2 cấp khi tiến nhưng lùi sẽ có một cấp tốc độ duy nhất (tỷ số truyền sẽ giữ ở mức 1:1.8) bằng cách sử dụng bánh răng trượt mới này.

Phần lõi của sprag clutch cần được in bằng PETG vì PLA quá cứng và lực cản sẽ (quá) cao, và vì PLA cũng khá giòn nên cuối cùng nó sẽ bị gãy dưới tải trọng.

Nếu bạn cần thay đổi hướng chặn, hãy lật phần lõi và các cực (QTY 3) lại.

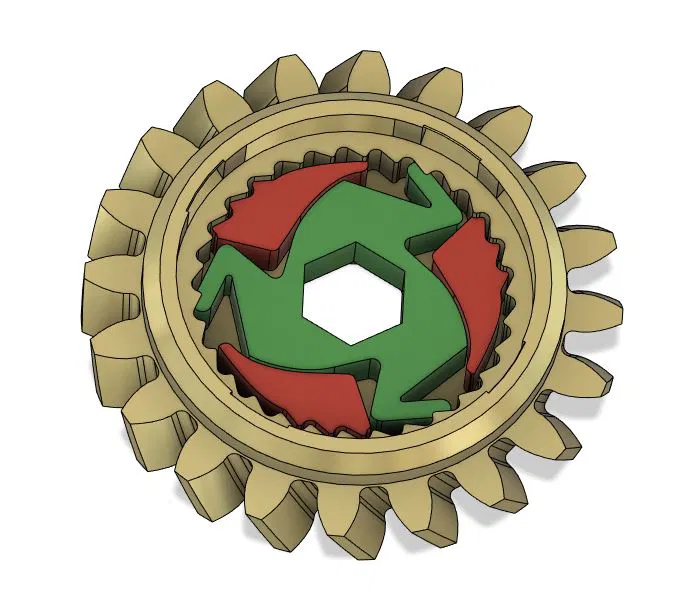

Trước đây mình đã từng làm một cái bánh răng trượt và một cái sprag clutch. Đây là sự kết hợp của cả hai, cụ thể là một bánh răng trượt chỉ hoạt động theo một hướng. Nếu bạn so sánh 3 thiết kế, bạn sẽ nhận thấy rằng ly hợp trong bánh răng trượt đã được tích hợp vào lõi sprag. Vì vậy, khi quay theo một hướng sẽ sử dụng phần ly hợp (nó sẽ trượt với tải trọng trung bình); nếu bạn cố gắng quay nó theo hướng khác, các cực sprag sẽ khóa lại (không quay).

Mình cũng đã thêm nắp đậy dạng snap fit để tránh làm mất các bộ phận nhỏ khi lắp ráp vào bộ phận lớn hơn.
