Đế Máy Rửa Chén - Chỉ Báo Sạch/Dơ

Nhà tui mới sắm cái máy rửa chén mới, mà cái đế 3D cũ tui làm hồi xưa (1"x4") giờ hok có còn vừa với cái máy mới này nữa. Mẫu này là thiết kế mới của tui, có hình vuông 3 inch.

Yêu cầu dự án:

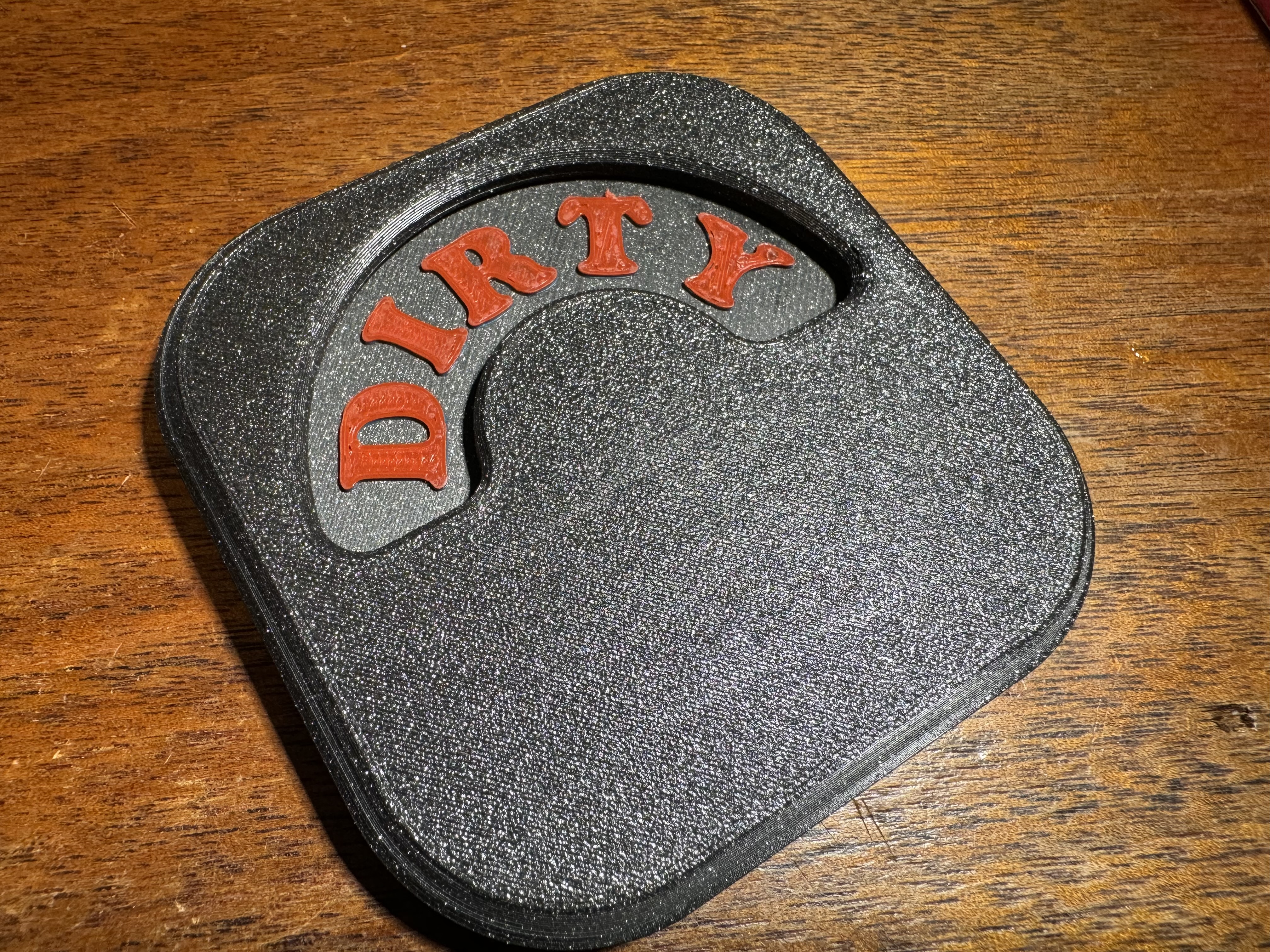

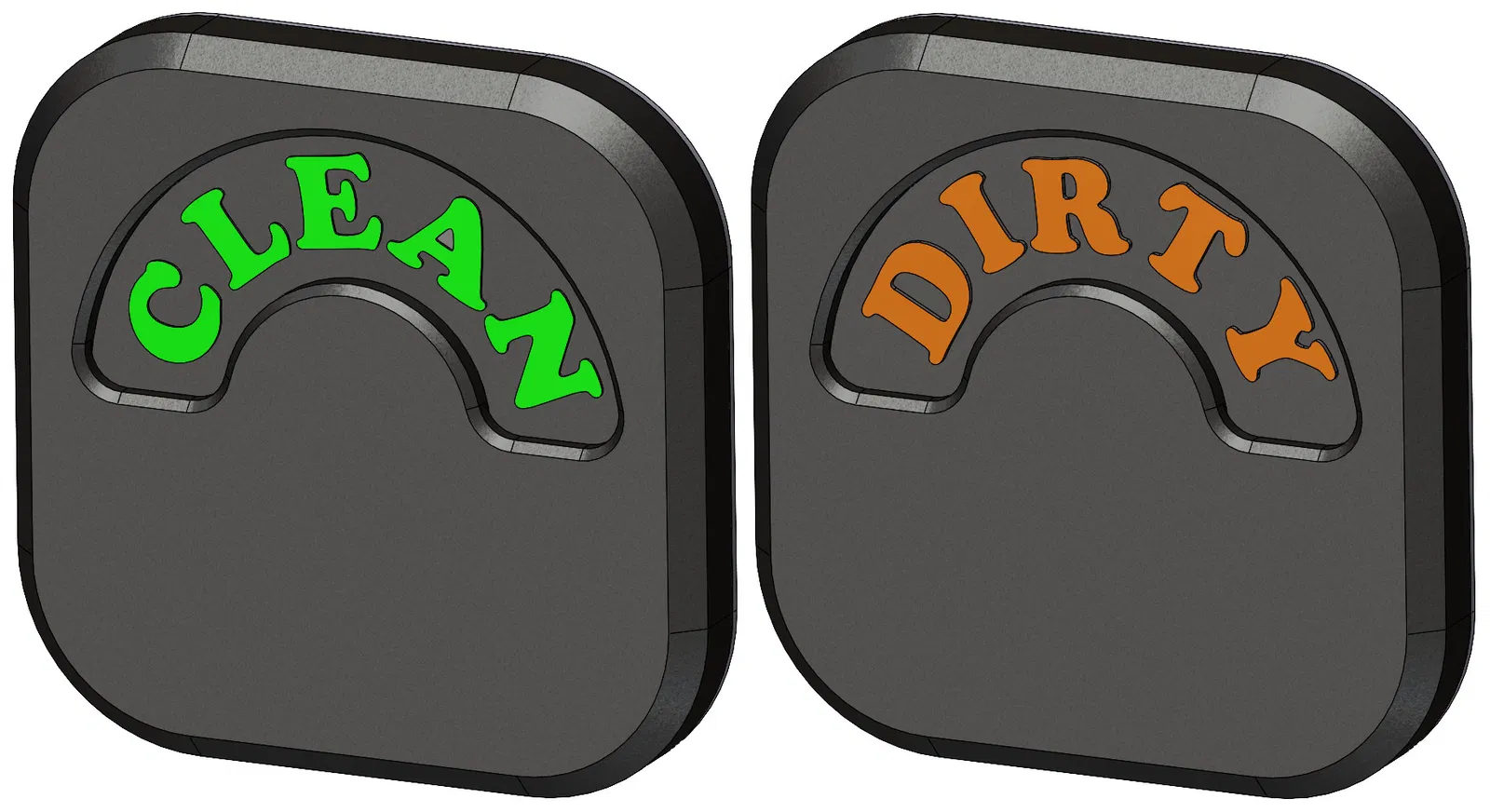

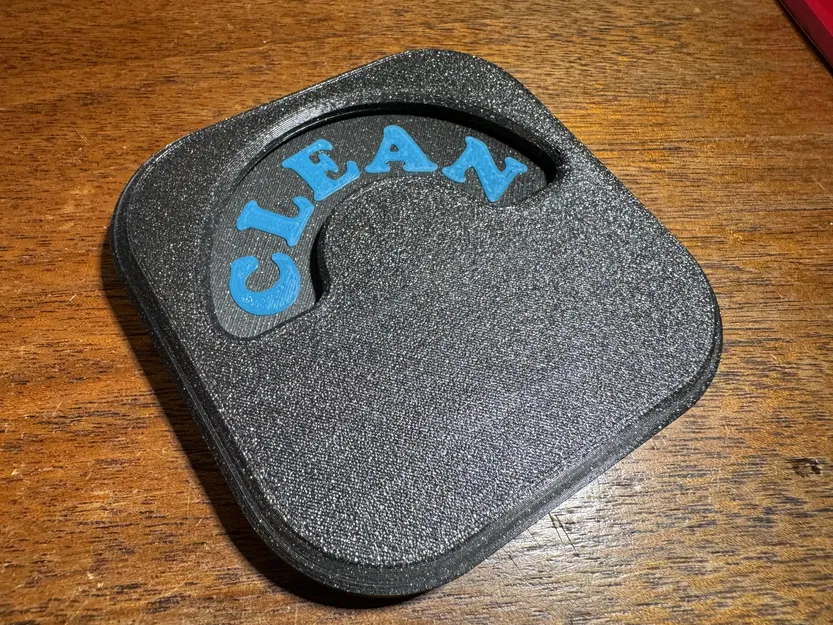

1. Chỉ báo Sạch/Dơ rõ ràng
2. Diện tích đáy 3" x 3"
3. Dày dưới ½"
4. Giữ trạng thái bên trong
   • Giữ nguyên trạng thái khi mở và đóng cửa máy rửa chén
   • Không cản trở chuyển đổi trạng thái

Tóm tắt thiết kế:

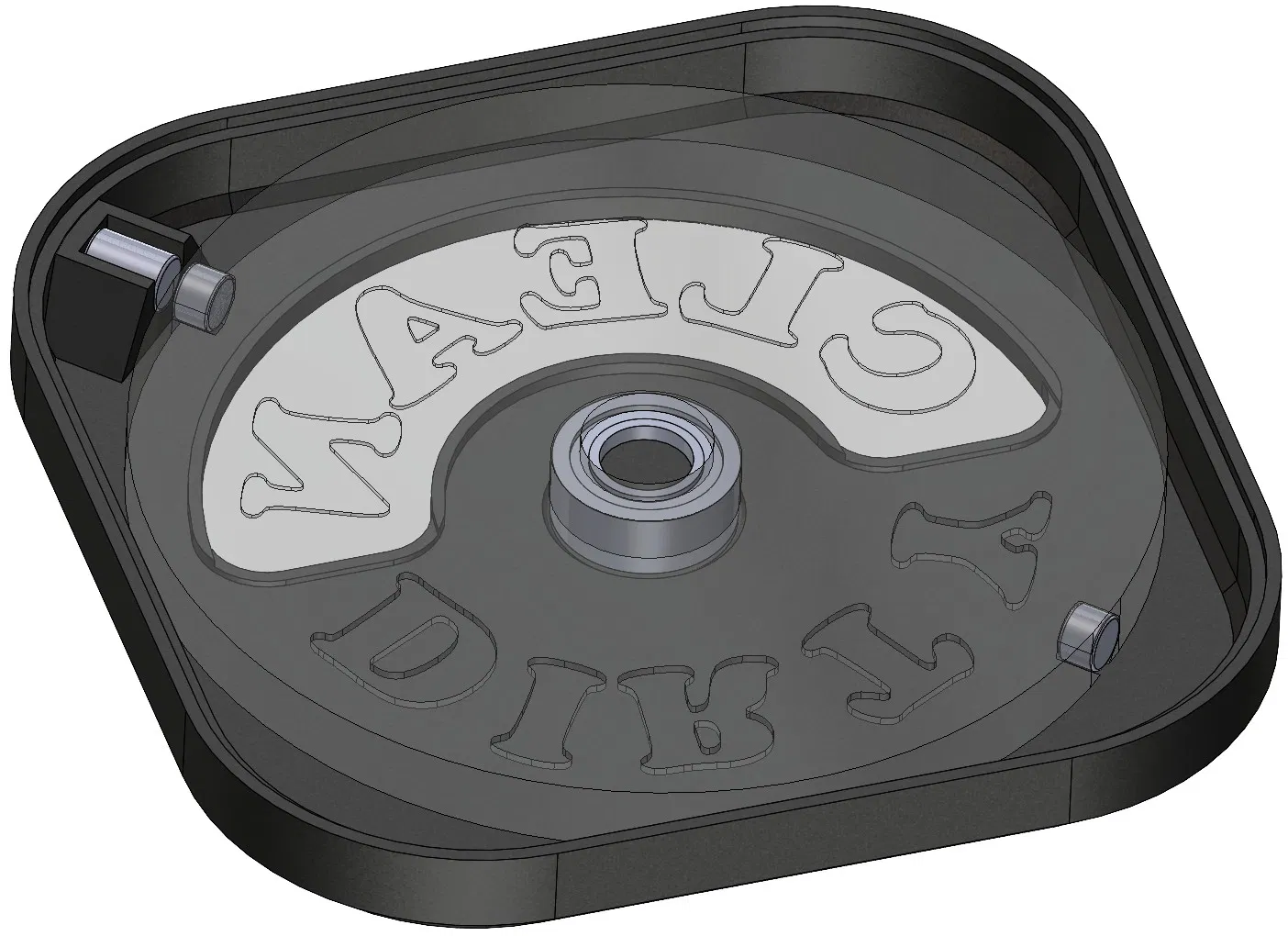

Cái đế vuông hok có thích hợp để làm cái thanh trượt để đổi trạng thái như cái đế cũ của tui, nên tui quyết định làm cái núm xoay để chỉ báo trạng thái. Vì cái bánh xe tròn bên trong cái hình vuông nó còn dư chỗ ở mấy góc, nên tui thêm cục nam châm ở một trong mấy góc đó để giữ trạng thái.

Tui thiết kế mấy bộ phận này để xài với mấy món tui có sẵn:

• Vòng bi R188 (lỗ trong ¼" x ngoài ½" x dày 3/16")
• Nam châm Neodymium 4x5mm và 4x2mm

Tổng thể cái thiết bị dày có 11mm, nên là dưới ½" theo yêu cầu của tui.

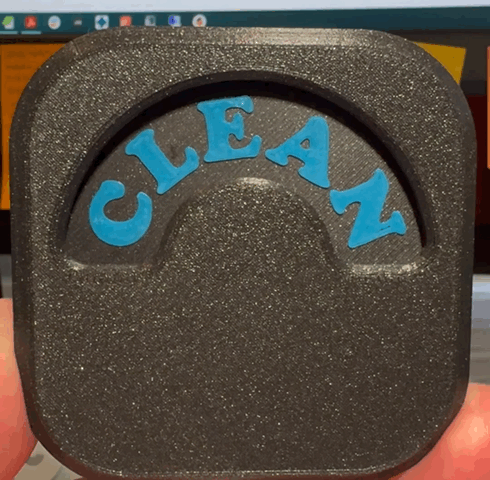

Cái bánh xe gắn vòng bi được thiết kế dày hết cỡ để có thêm chút trọng lượng. Khi bạn xoay núm, bạn có thể xoay nó một cái roẹt và nó sẽ quay một lúc rồi dừng lại ở một trong những vị trí được giữ bằng nam châm. Cái này cho bạn cảm giác hồi hộp kiểu chơi roulette khi chờ xem nó có dừng ở trạng thái bạn muốn hok :)

Chi tiết in:

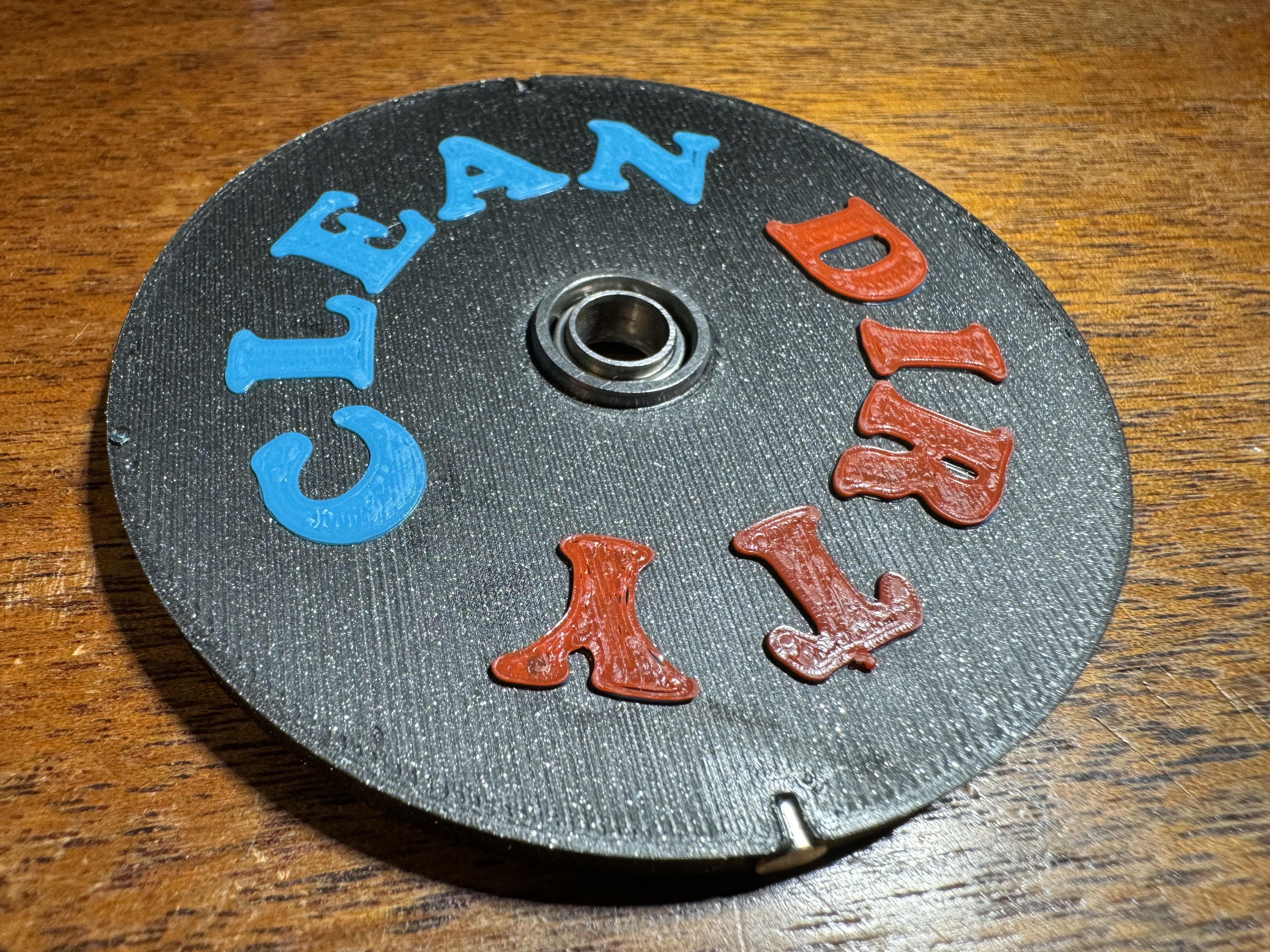

The dial wheel is designed to use simple filament change to get a different color for each status indicator. I am printing these parts at 0.15mm layer height, so the CLEAN text is 0.3mm tall and the DIRTY is 0.6mm tall.

• Khi bạn in cái bánh xe, lần đổi màu đầu tiên sẽ là cho chữ SẠCH và lần đổi màu thứ hai sẽ là cho chữ DƠ.

Như mọi khi, tui có kèm theo file STEP và file Solidworks gốc để tiện cho các bạn. Mấy cái file Solidworks

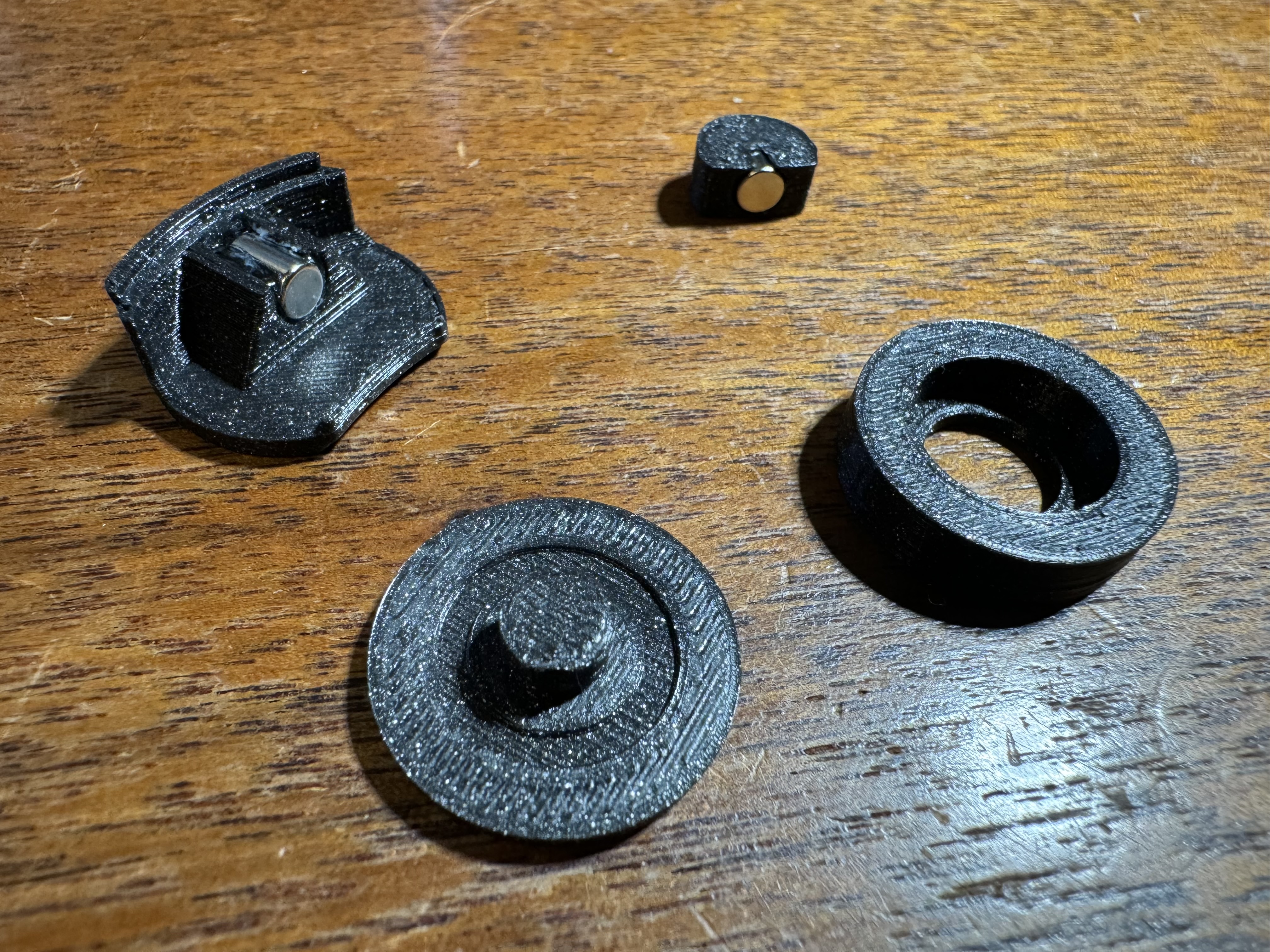

Có một file test để in thử bốn cái chi tiết tương tác với vòng bi và nam châm. Cái này in chắc dưới 30 phút và nếu thấy hok vừa, bạn có thể sửa file STEP hoặc Solidworks để tối ưu cho máy in của bạn.

• Không cần support cho bất kỳ bộ phận nào

Lưu ý lắp ráp:

• Dán nam châm vào bánh xe và nắp.
  • Hai cục nam châm 4x2mm gắn vô bánh xe
  • Một cục nam châm 4x5mm gắn vô nắp
  • Dĩ nhiên là phải chú ý cực tính nha
  • Lực hút ở đây hok có mạnh lắm, nên keo 502 là đủ xài rồi - hok cần pha keo epoxy đâu

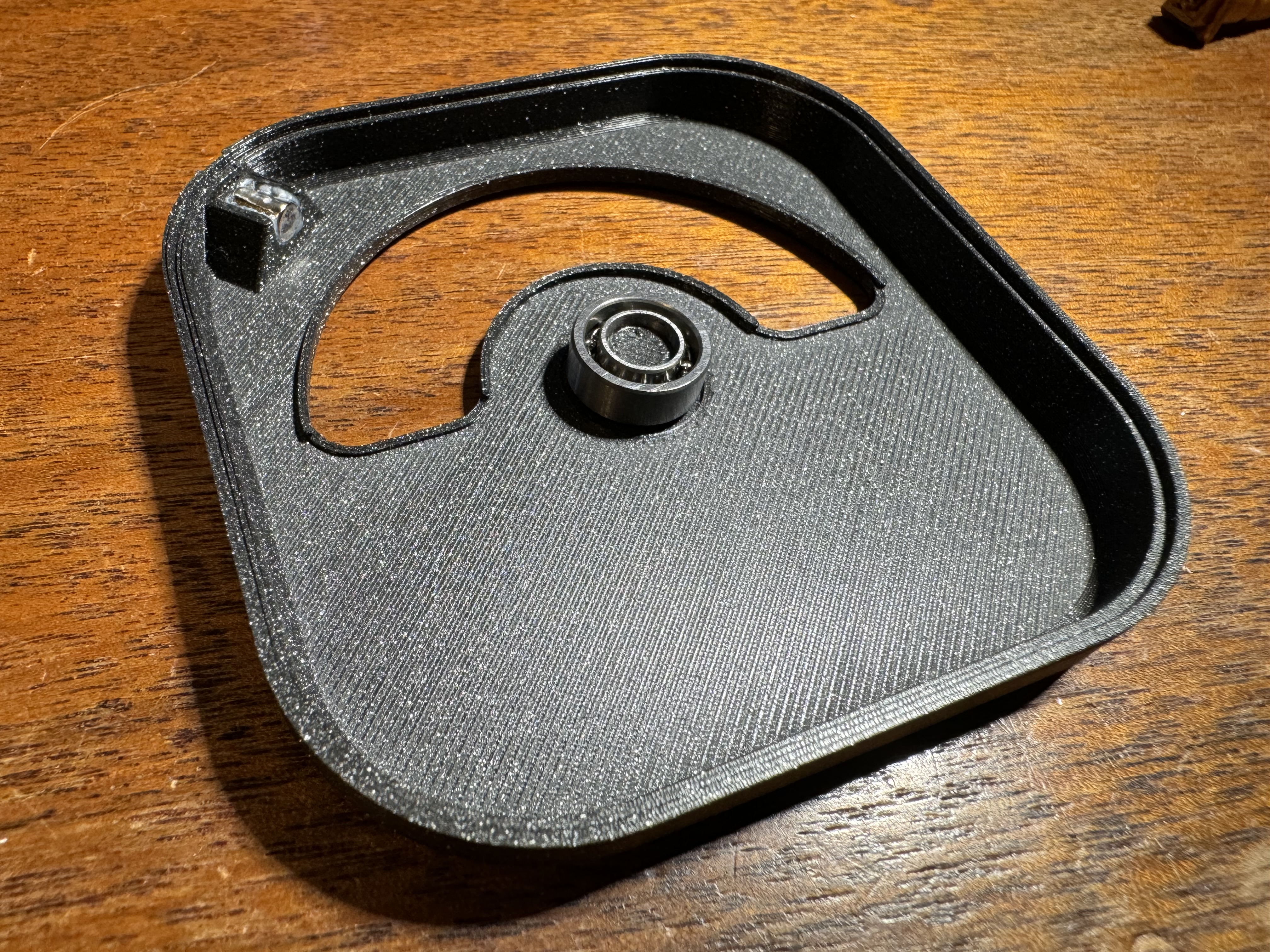

• Ấn vòng bi vô bánh xe hết cỡ rồi ép bánh xe và vòng bi vô nắp.
  • Tui làm cho mấy cái chữ trạng thái với cái nắp nó sát nhau lắm, nên có thể bạn cần kéo nhẹ bánh xe ra sau khi lắp vô để canh khoảng hở cho vừa. Nếu làm vậy, nhỏ một giọt keo 502 lên trục ở giữa vòng bi - tui làm cái trục ngắn lại để keo hok thể chảy vô mấy viên bi được.

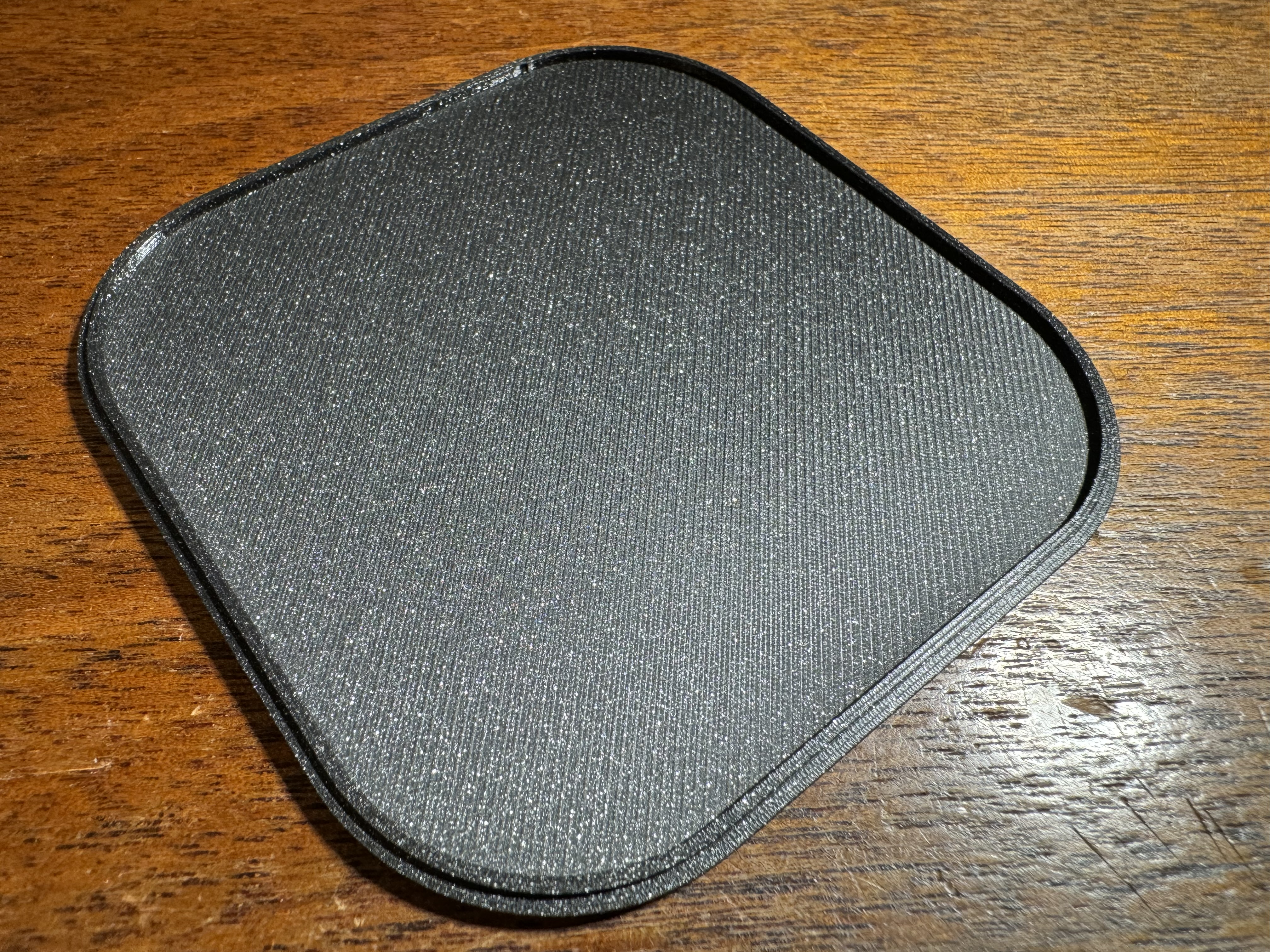

• Dán đế vô nắp
  • Cái nắp nó có cái gờ để bạn có thể nhỏ keo vô mấy điểm nhỏ và hok thấy keo bị lòi ra ngoài sau khi ráp hai bộ phận lại.
• Gắn lên máy rửa chén bằng cách bạn thích.
