Đầu dò kẹp điện với đầu nối banana (4mm)
Đây là một phiên bản đầu dò kẹp lò xo tùy chỉnh cho đầu nối banana 4mm. Chỉ cần một đoạn dây, vít M3, lò xo và làm theo hình minh họa để lắp ráp. Kiểm tra kết nối điện với các đầu nối khác nhau là cần thiết do sự đa dạng của các mẫu hiện có. Danh mục: Điện tử.
Mô tả
Thiết kế này là một biến thể của đầu dò kẹp lò xo của tôi được điều chỉnh cho đầu nối banana (4mm): /3d-model/tieu-de-dau-do-kep-dien-lo-xo-tom-tat-model-nay-la-da

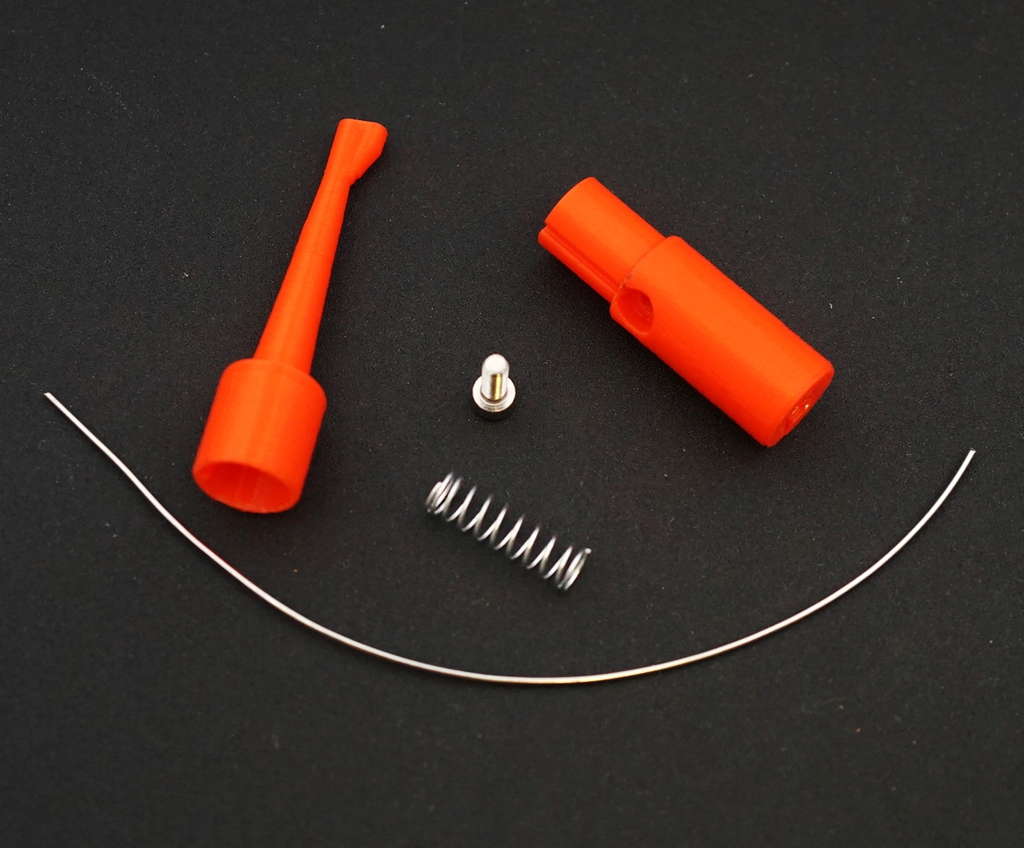

Nó sử dụng một đoạn dây (đường kính 0,8 đến 1mm), một vít M3 8mm và một lò xo (đường kính tối đa 8mm). Lò xo bút bi xài tốt.
Làm theo hình minh họa trong ảnh để uốn và lắp dây. Việc xoắn bằng máy khoan rất quan trọng vì nó không chỉ làm thẳng mà còn làm chắc dây bằng cách làm cứng do làm việc.
Tôi đã thử nghiệm thiết kế này với nhiều loại đầu nối banana khác nhau và không gặp vấn đề gì, nhưng với sự đa dạng của các mẫu hiện có, bạn nên tự kiểm tra chất lượng kết nối điện.
Danh mục: Điện tử
