Hộp Đựng Pin AAA Cho Cảm Biến Chuyển Động Sonoff

Tôi tạo ra bản in này vì tôi chán việc phải mua pin cúc áo. Tôi không nói đùa đâu, pin cúc áo có thể dùng tới cả năm, nhưng đôi khi chất lượng không tốt lắm và chỉ dùng được vài tháng, rồi bạn lại phải mua pin mới, tạo ra nhiều rác hơn.

Giờ thì có Hộp Pin AAA dành cho các cảm biến Sonoff PIR / cảm biến chuyển động này.

Bạn cần: Cảm biến chuyển động Sonoff SNZB-03 Hộp pin Máy hàn (tùy chọn, bạn có thể thử gắn trực tiếp vào cực pin, nhưng không khuyến khích)

Không cần support In ở lớp 0.2mm Đầu phun 0.4 mm

Đây là video hướng dẫn cách lắp ráp:

Bước 1: In.

Bước 2: Tháo nắp lưng của Sonoff SNZB, để lộ pin cúc áo.

Bước 3: Tháo pin cũ và dùng tua vít nhỏ hoặc dụng cụ dẹt khác, mở cảm biến bằng cách cạy từ các lẫy nhỏ ở hai bên.

Bước 4: Tháo rời bo mạch chính và nắp nhựa phía sau bạn vừa tháo ra.

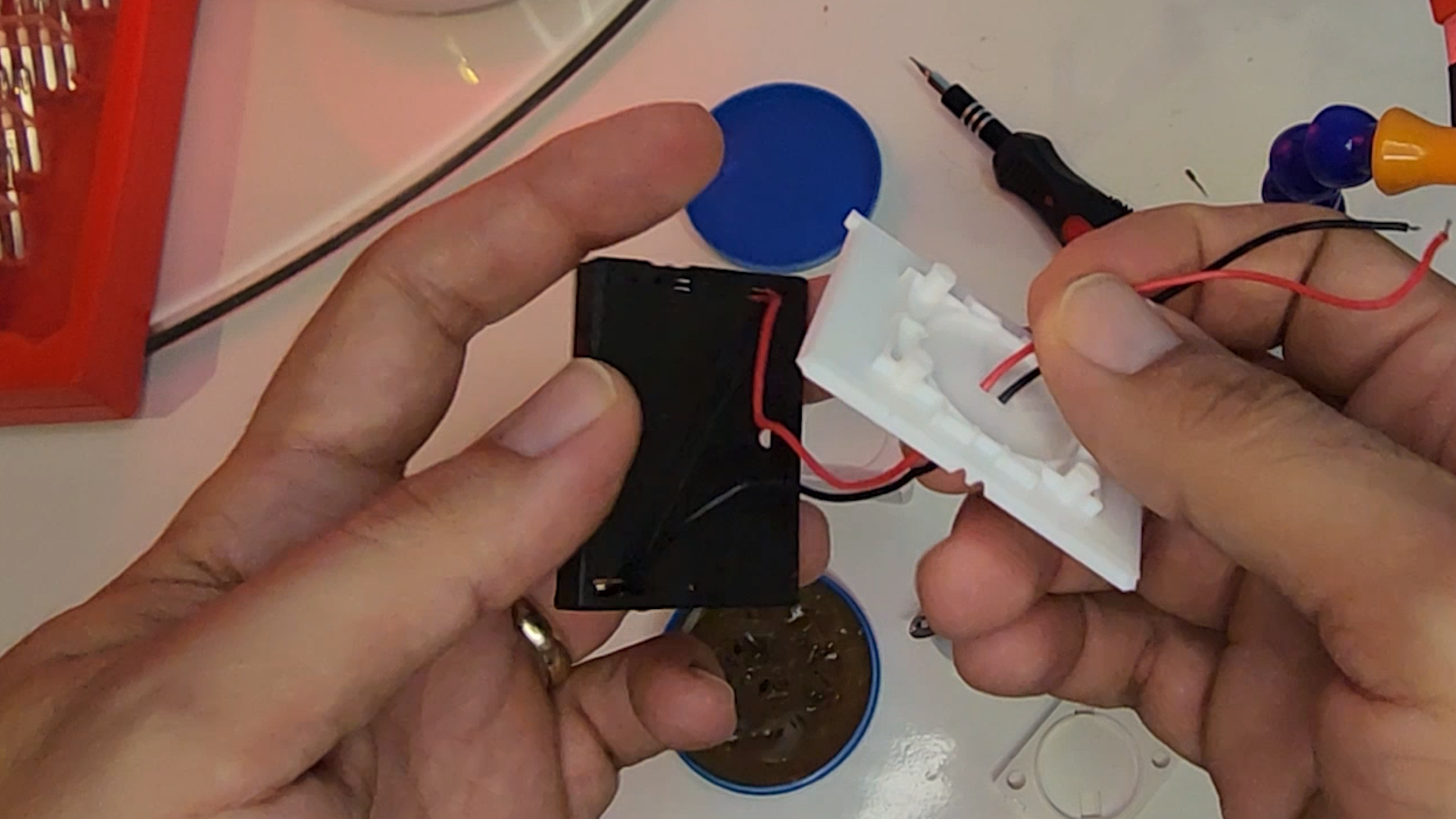

Bước 5: Luồn dây qua Hộp Pin Sonoff Sens Mov 4.0 TAPA. CẢNH BÁO: Đảm bảo nắp in 3D hướng đúng về phía cảm biến.

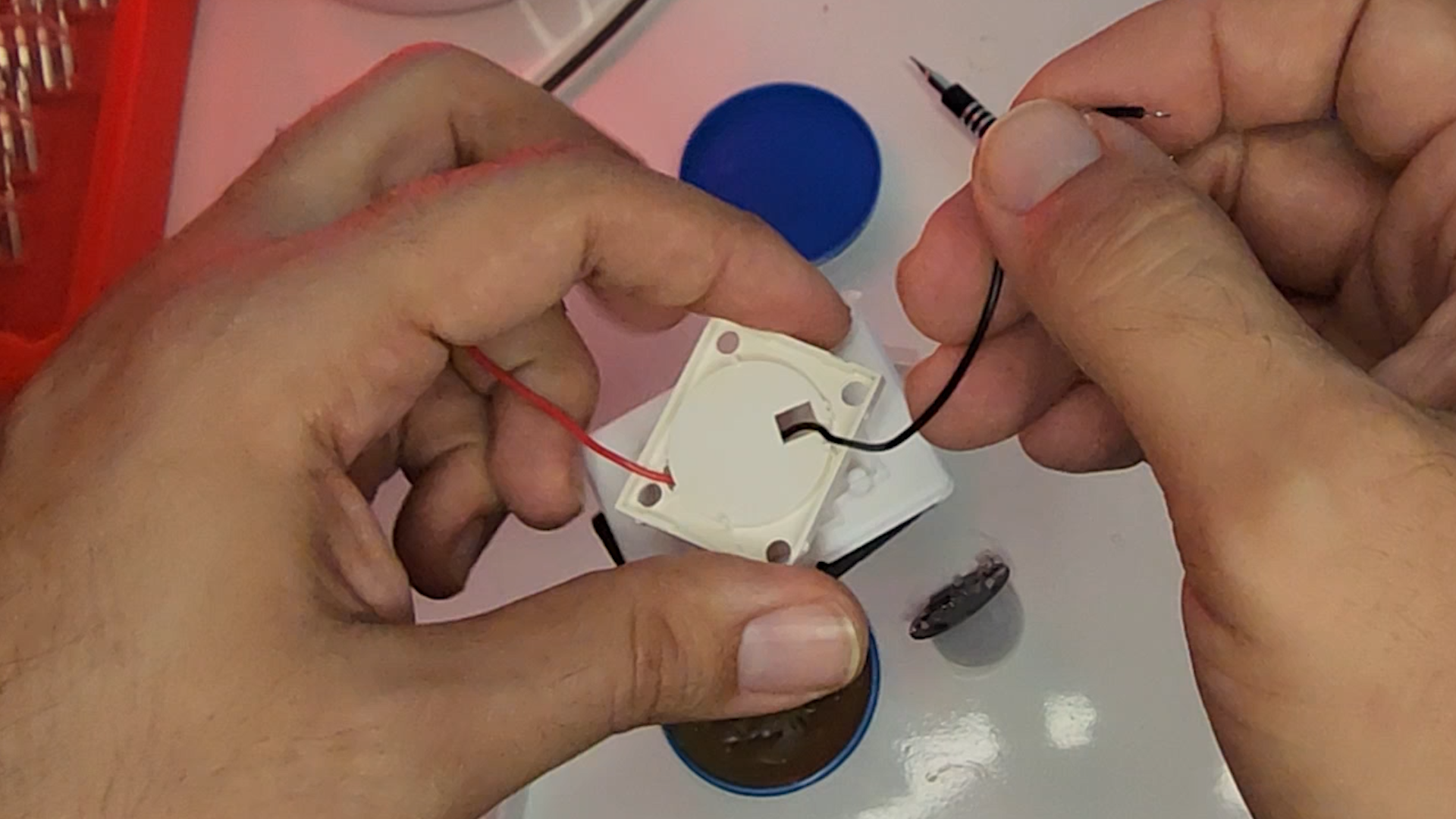

Bước 6: Luồn dây qua nắp sau của cảm biến, đảm bảo dây đen đi qua lỗ to / phẳng và dây đỏ đi qua lỗ nhỏ / bên cạnh. CẢNH BÁO: Đảm bảo nắp sau của cảm biến hướng đúng về phía nắp in 3D

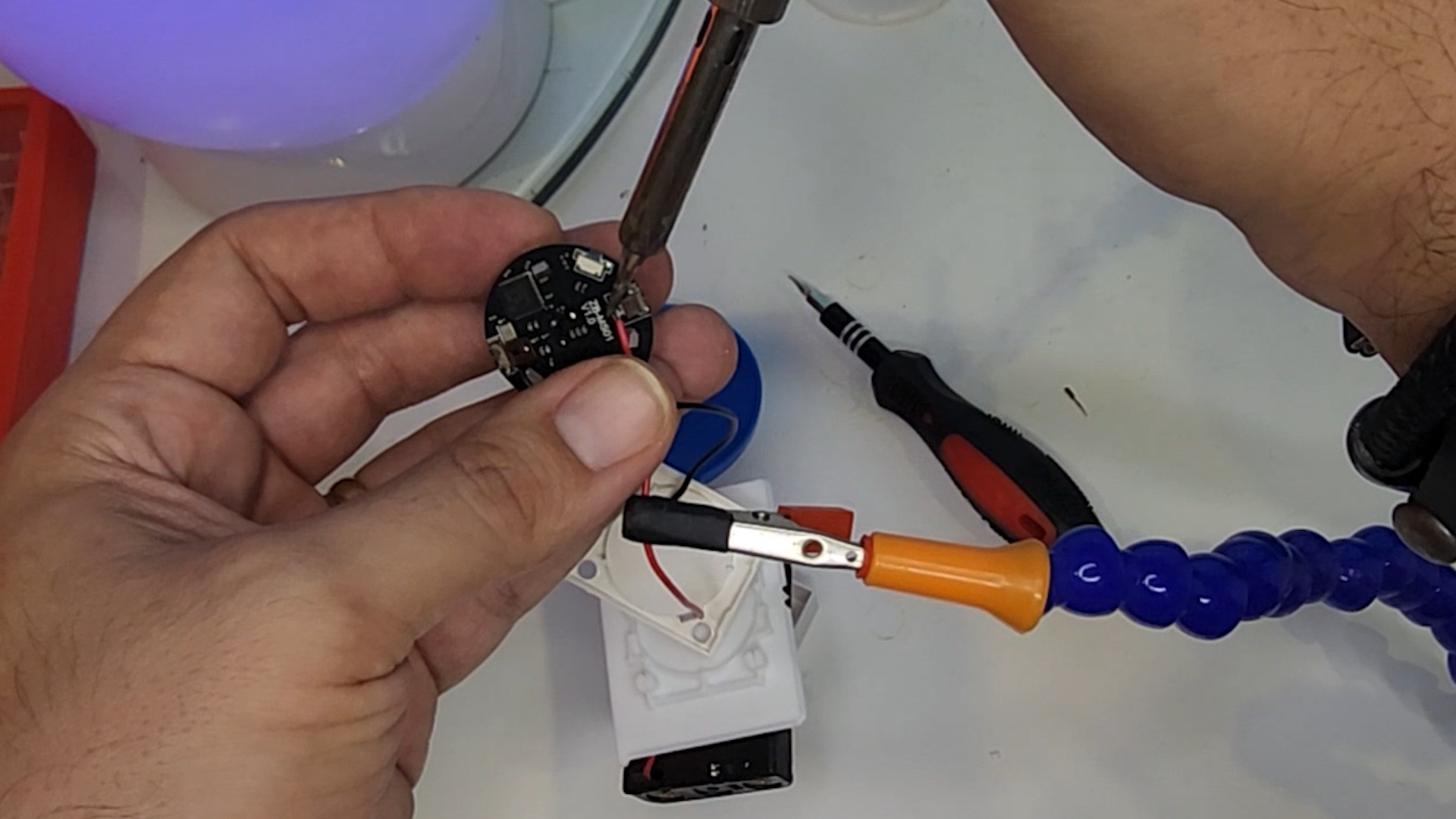

Bước 7: Hàn dây vào các cực pin trên bo mạch chính của cảm biến. Nếu không muốn hàn, bạn có thể thử buộc dây vào các cực, mặc dù tôi không khuyến khích.

Bước 8: Lắp pin vào hộp pin và đảm bảo cảm biến hoạt động.

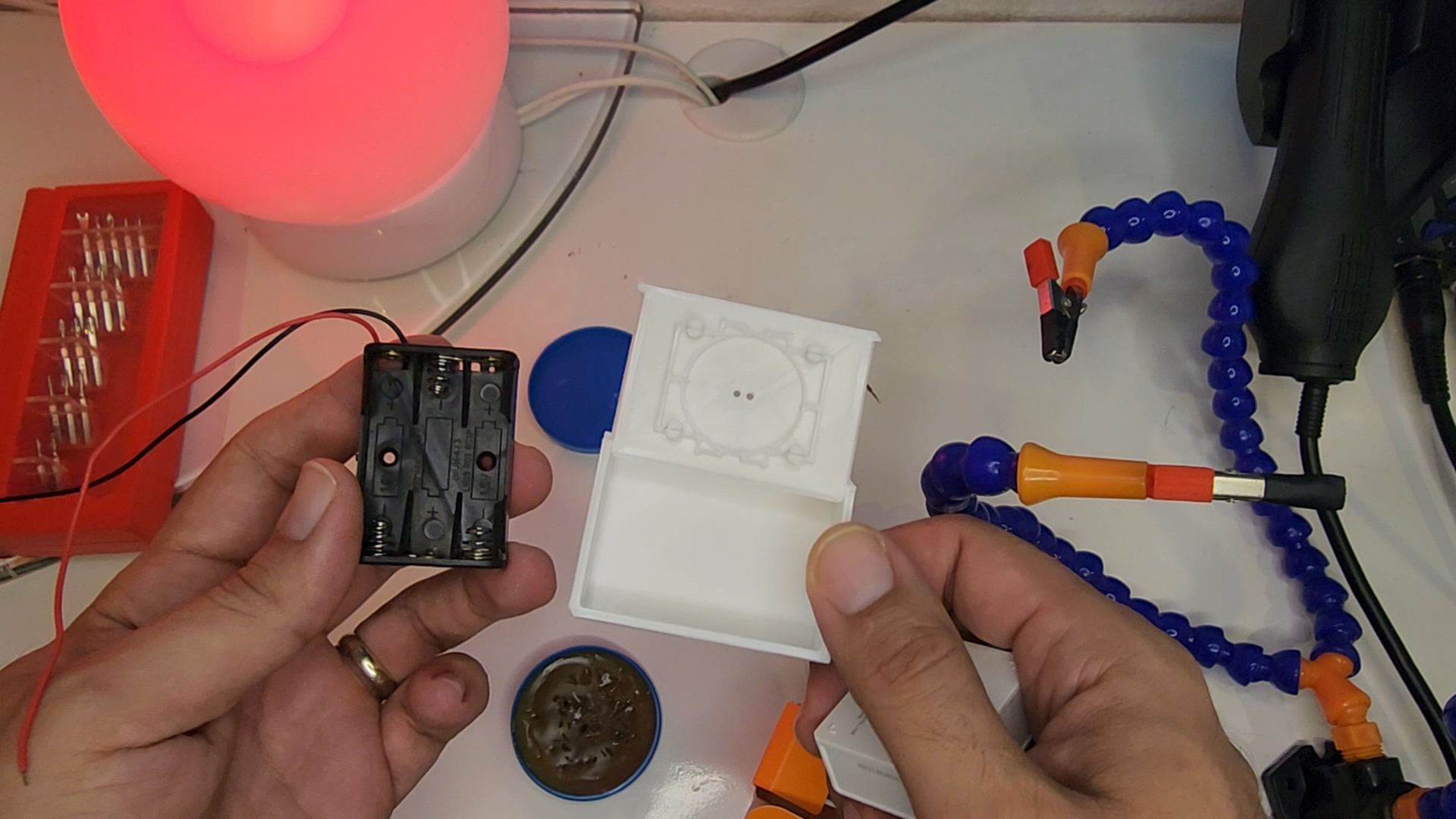

Bước 9: Đặt hộp pin vào trong hộp Hộp Pin Sonoff Sens Mov 4.0 CAJA.

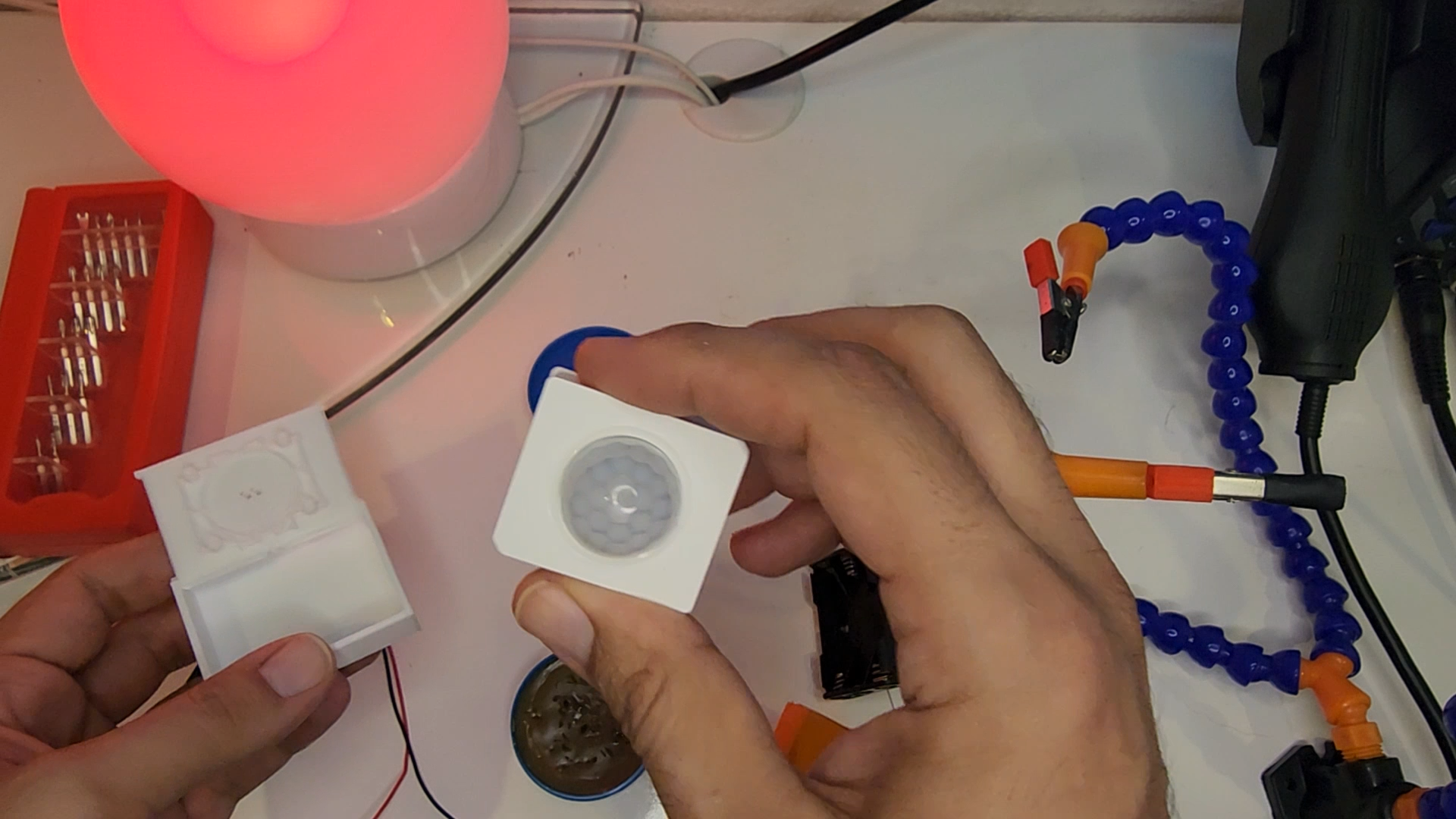

Bước 10: Lắp lại cảm biến với nắp sau của nó.

Bước 11: Sử dụng các rãnh để căn chỉnh dây cáp sao cho bạn không vô tình làm gãy hoặc cắt chúng và bắt đầu đóng nắp bằng chuyển động trượt đồng thời kéo dây cáp qua các lỗ.
