Giá đỡ Cột cờ Thang RV

Chế tạo riêng để vừa với thang RV đường kính 1 inch và cột cờ đường kính 2 5/16 inch (cột cờ Harbor Freight).

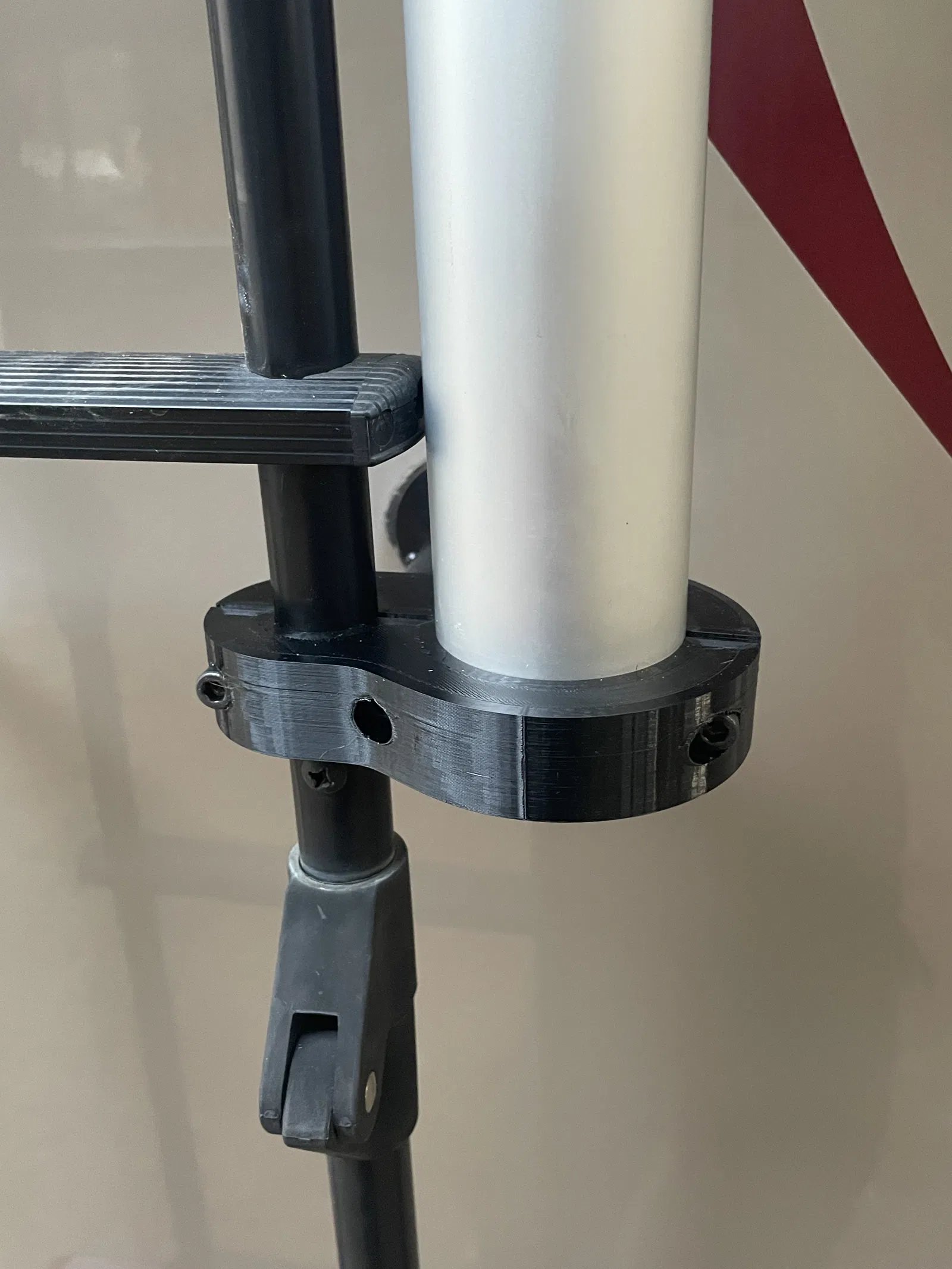

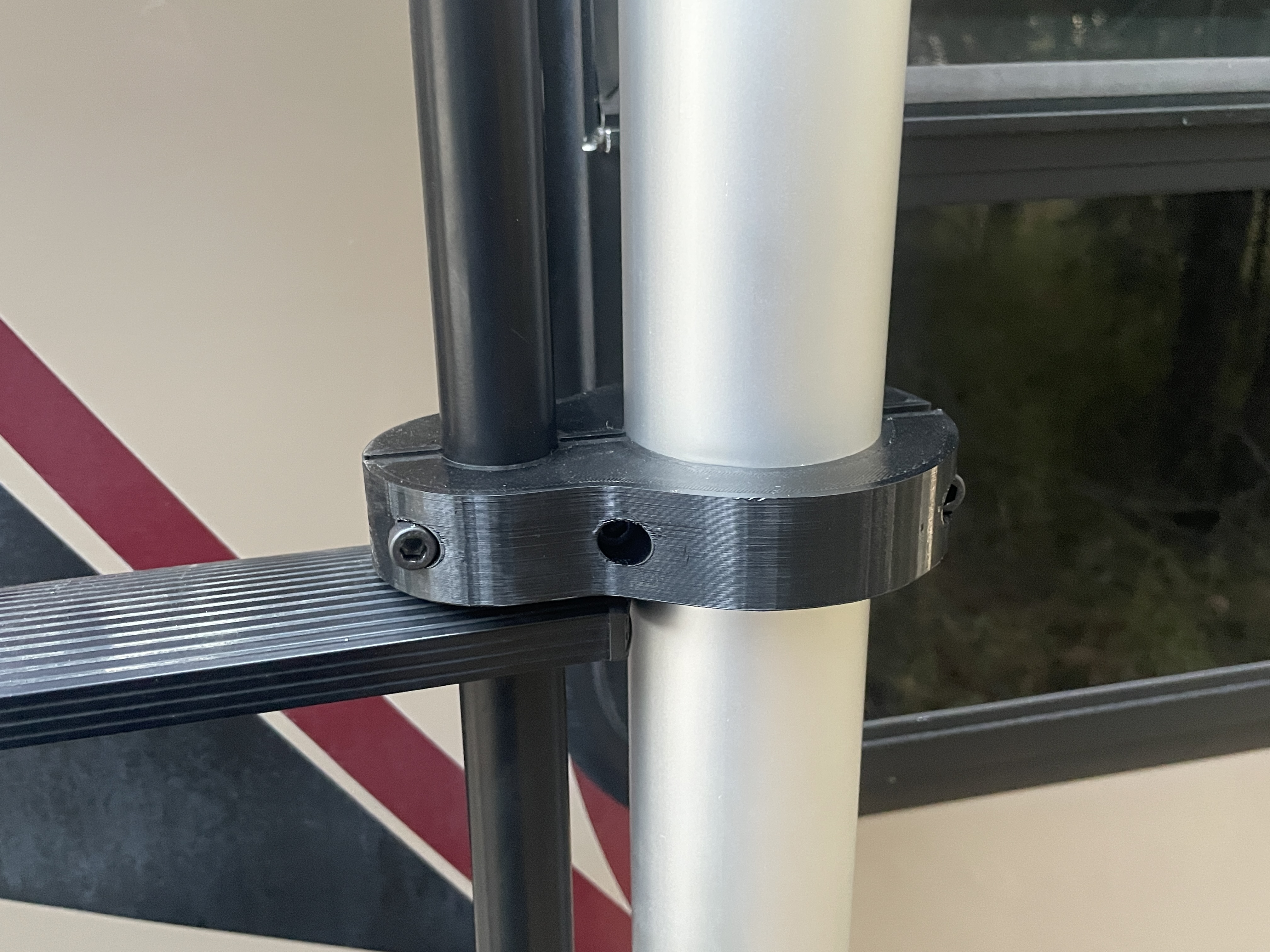

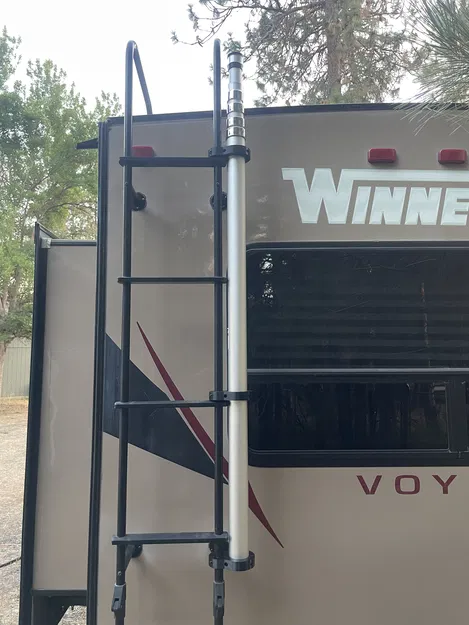

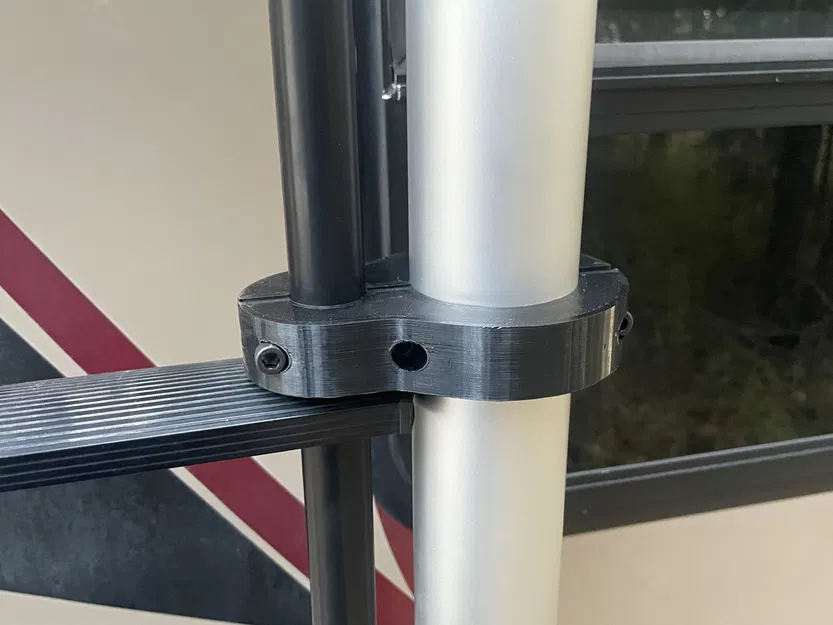

Đế cột cờ rõ ràng là dành cho phần dưới của cột cờ, cái này kẹp và đỡ cột cờ để tránh bị trượt. Các kẹp dùng để lắp ở phía trên đế. Tôi đã dùng một đế và hai kẹp trong bộ của mình. Mỗi kẹp và đế đều nằm ngay trên một bậc thang để tránh bị trượt.

Sử dụng bu lông và đai ốc M6x40.

Dung sai trong mẫu này rất chặt chẽ, vì vậy hãy đảm bảo máy in của bạn hoạt động tốt. Nếu máy in của bạn không được căn chỉnh hoàn hảo, tất cả các dung sai có thể sẽ quá chặt, bao gồm cả việc lắp cột cờ và phần cứng, vì vậy hãy phóng to một chút cho đến khi bạn có được một mô hình hoạt động. Tôi đề xuất chỉ in một bộ để kiểm tra dung sai trước khi dùng nhiều dây tóc.

Toàn bộ dự án này chỉ tốn khoảng 20 đô la tiền phần cứng. Rẻ hơn nhiều so với các lựa chọn có sẵn trên thị trường và vừa với kích thước cột cờ mà tôi không thường thấy trực tuyến.

Mô hình này không phải là bản sao trực tiếp, nhưng được lấy cảm hứng mạnh mẽ từ mô hình của ryale138 trên thingiverse:

Cột cờ holder by ryale138 - Thingiverse

Tôi đã chỉnh sửa nó để phù hợp với kích thước cột cờ của mình và sửa đổi các lỗ phần cứng để dễ in hơn.

Cài đặt in

Máy in:

Voron 2.4

Rafts:

Không quan trọng

Hỗ trợ:

Có (có thể bỏ qua, nhưng tôi thích hỗ trợ cây cho các lỗ phần cứng)

Độ phân giải:

0.25 mm

Số lớp tường:

8 lớp (để tăng độ bền)

Infill:

30%

Dây tóc:

PETG (bền và chống tia UV)

Tôi muốn thử in gần như nguyên khối bằng TPU (bị đổi màu dưới tia UV, không bị suy giảm cơ học)
