Vỏ lọc HEPA H12/H13 (FC8038/01, 150x120x25mm) + Than Hoạt Tính cho Quạt 120mm

Mình tải lại mẫu này từ Thingiverse vì mình đã dùng nó cho cái thùng server của mình cho con MK4, và nó hoạt động rất tốt. Ghi công đầy đủ cho tác giả gốc.

Tóm tắt

Xem tiếng Đức ở dưới :)

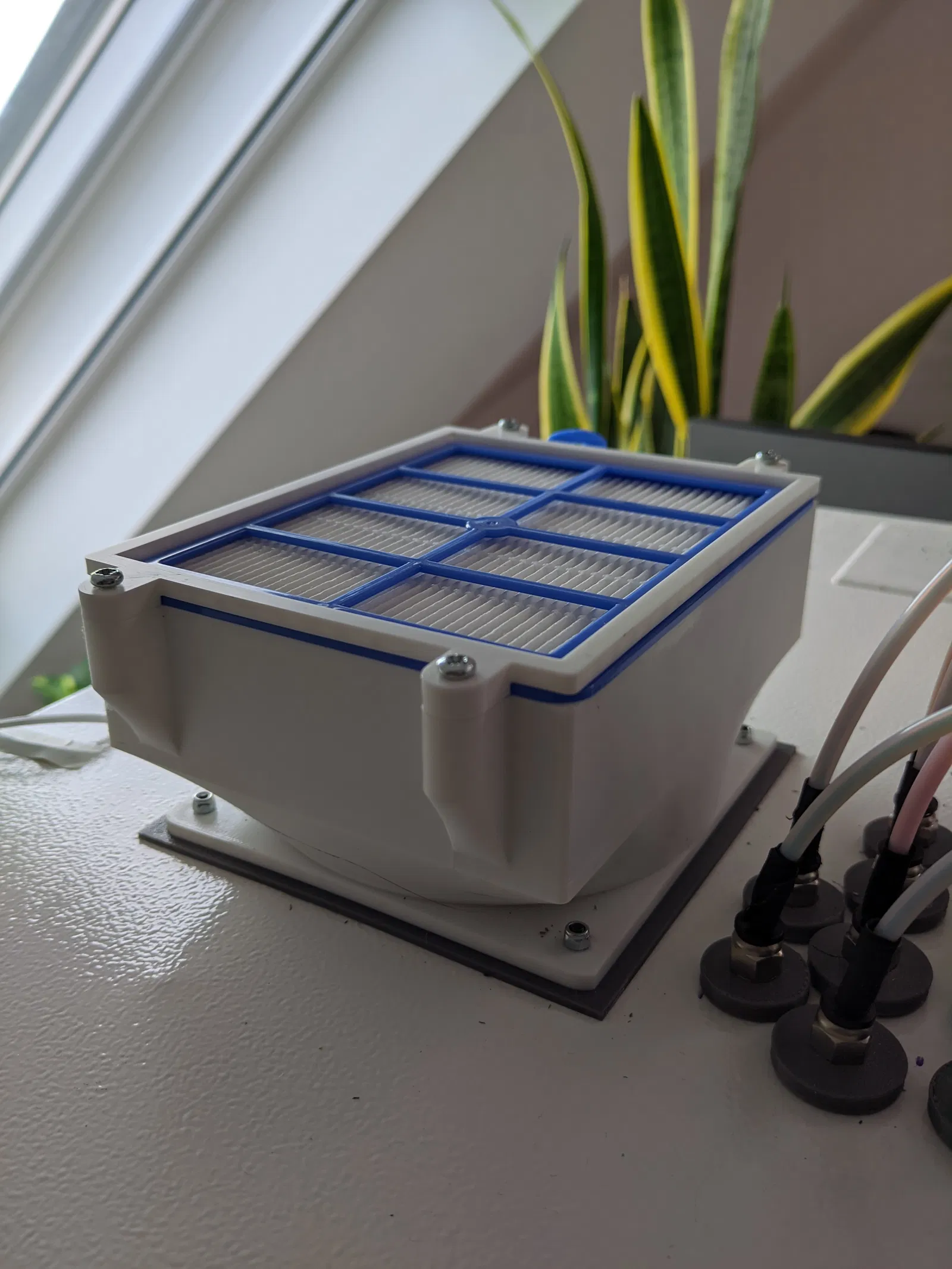

Đây là cái vỏ để dùng lọc HEPA FC8038/01 + các loại tương thích.<0xC2><0xA0>Mấy cái lọc này thường dùng trong máy hút bụi của Philips, AEG, Electrolux, Tornado, Volta và bán với giá khá ổn.

Cái vỏ này còn có chỗ cho 1cm màng lọc than hoạt tính để khử mùi khi in.<0xC2><0xA0>

Nó gồm ba phần:

• Cái vỏ ngoài
• Một cái lưới để bấm vào, chỗ để màng lọc mùi
• Và một cái kẹp để giữ lọc HEPA, cố định bằng bốn con ốc.

Không cần phải dán gì hết, cái lưới chỉ cần bấm vào là được.

Dùng quạt 120mm làm thổi.

Chỉ cần support cho cái lẫy khóa trong vỏ, nên hầu như không có gì để làm sạch sau khi in. In đứng trên mặt gắn quạt.

Linh kiện đi kèm:

• 4 x ốc đa dụng 3x10mm, đầu phẳng
• Quạt 120mm và vật liệu gắn tương ứng với đường kính M4

Mình dùng PETG để in và ưu tiên tốc độ hơn là đẹp, nhưng chất lượng vậy là ổn với nhu cầu của mình.

Das hier ist ein Gehäuse für die Nutzung von FC8038/01 HEPA-Filtern und kompatiblen Nachbauten. Diese Filter werden z.B. in Staubsaugern der Marken Philips, AEG, Electrolux, Tornado oder Volta genutzt und sind für einen günstigen Preis erhältlich.

Das Gehäuse bietet ebenfalls Platz für Aktivkohle-Filtermatten bis zu 1cm Dicke um Gerüche während des Druckens zu reduzieren.

Es besteht aus drei Teilen:

• dem Außengehäuse
• einem Gitter zum Einklicken, auf dem die Filtermatten liegen
• sowie einer Halteklammer für den HEPA-Filter, die mit vier Schrauben befestigt wird.

Nichts muss geklebt werden, das Gitter wird nur in das Gehäuse geklickt.

Als Gebläse dient ein 120mm-Lüfter.

Supports werden nur für die Rastnasen im Gehäuse benötigt, dadurch ist anschließend kaum etwas zu entfernen. Gedruckt wird auf der Lüfter-Seite stehend.

Zusätzliche Materialien:

• 4x Universalschrauben 3x10mm, Flachkopf
• 120mm-Lüfter und entsprechendes Montagematerial mit M4-Durchmesser

Ich habe PETG zum Drucken genutzt und mehr auf Geschwindigkeit als auf Schönheit abgezielt, aber die Qualität reicht für meine Zwecke aus.

Cài đặt in

• Thương hiệu máy in:

Anycubic

• Máy in:

All-metal Mega

• Rafts:

Không

• Supports:

Có

• Độ phân giải:

0.2mm

• Infill:

20%
