Giá đỡ GoPro cho máy in 3D 2020/2040

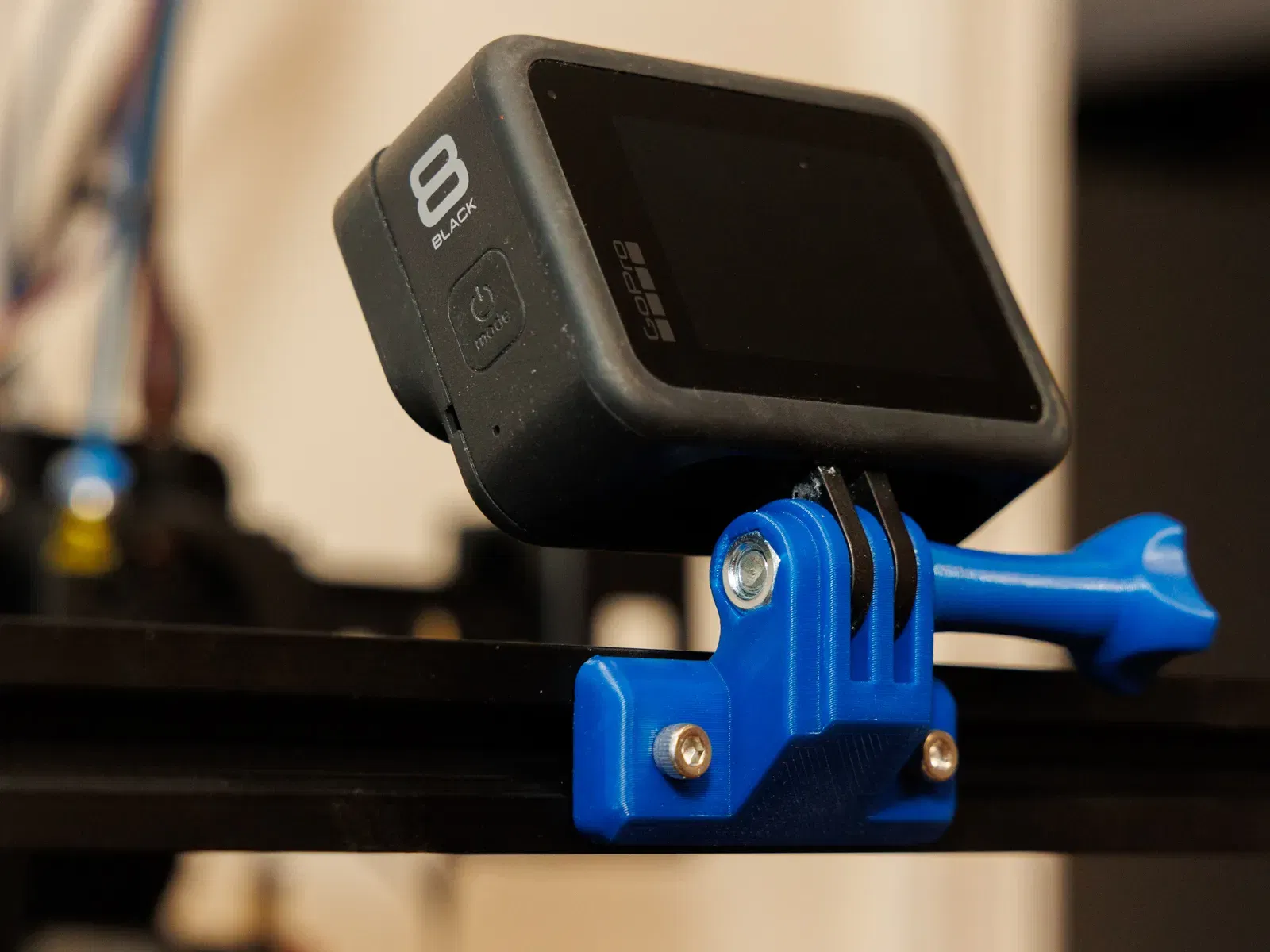

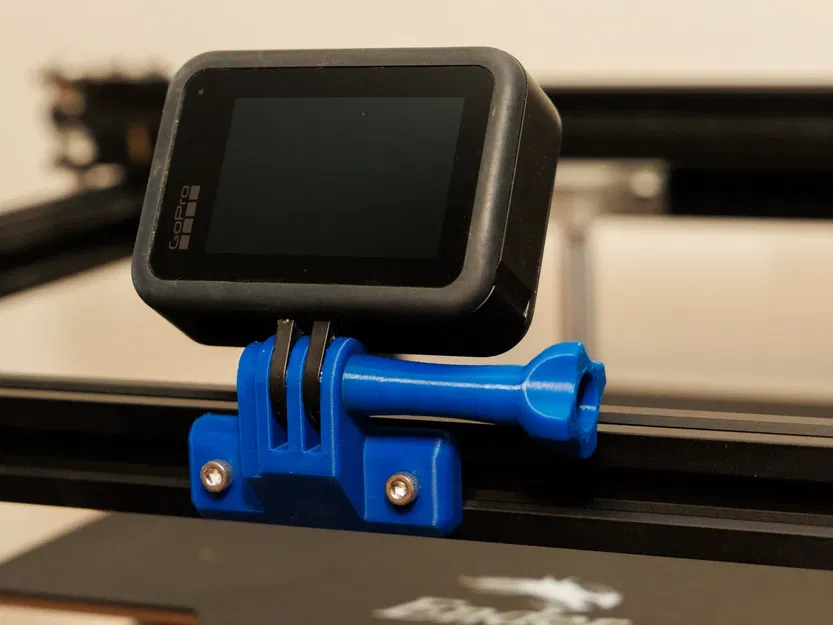

Đây là một giá đỡ GoPro nhanh cho một thanh nhôm 2020 hoặc 2040, được sử dụng trên nhiều máy in 3D. Nó được in ở góc 45 độ để tăng cường độ bền. Nếu bạn là người thuận tay trái, bạn có thể muốn phản chiếu điều này trong phần mềm cắt của bạn để ốc vít nằm ở phía bên trái.

Bạn cần một đai ốc M5. Đai ốc của tôi có kích thước 7.8mm, đo từ cạnh phẳng đến cạnh phẳng đối diện. Nếu của bạn khác, bạn có thể điều chỉnh trong tệp Fusion 360 ở biến "nutWidth" (thêm khoảng 0.1mm để tạo một chút khoảng trống). Đai ốc giữ chặt này được thiết kế để vừa vặn. Tôi đã gắn nó vào bằng cách gắn một ốc vít vào nó, và sử dụng ốc vít như một tay cầm để đẩy vào. Bạn cũng có thể sử dụng một đầu hàn để lắp đai ốc M5 để làm nóng đai ốc và làm chảy nó vào chỗ.

Sử dụng hai ốc vít M3x12 và đai ốc t-nut M3 để gắn vào khung máy in của bạn.
