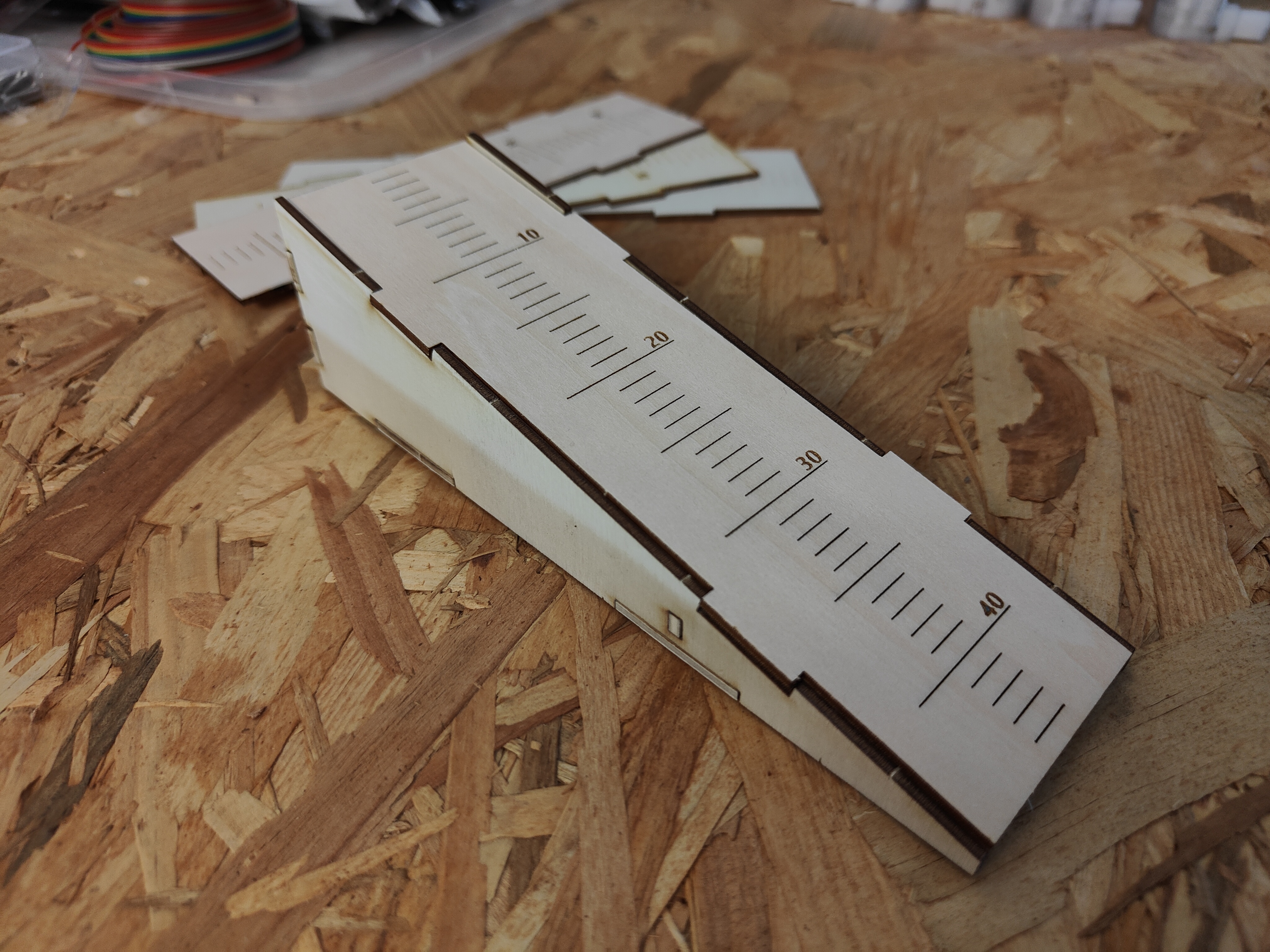

Bộ kiểm tra Ramp cho Máy Cắt Laser

Thiết bị kiểm tra đơn giản để lấy chiều cao lấy nét tối ưu cho máy cắt laser của bạn.

Hướng dẫn:

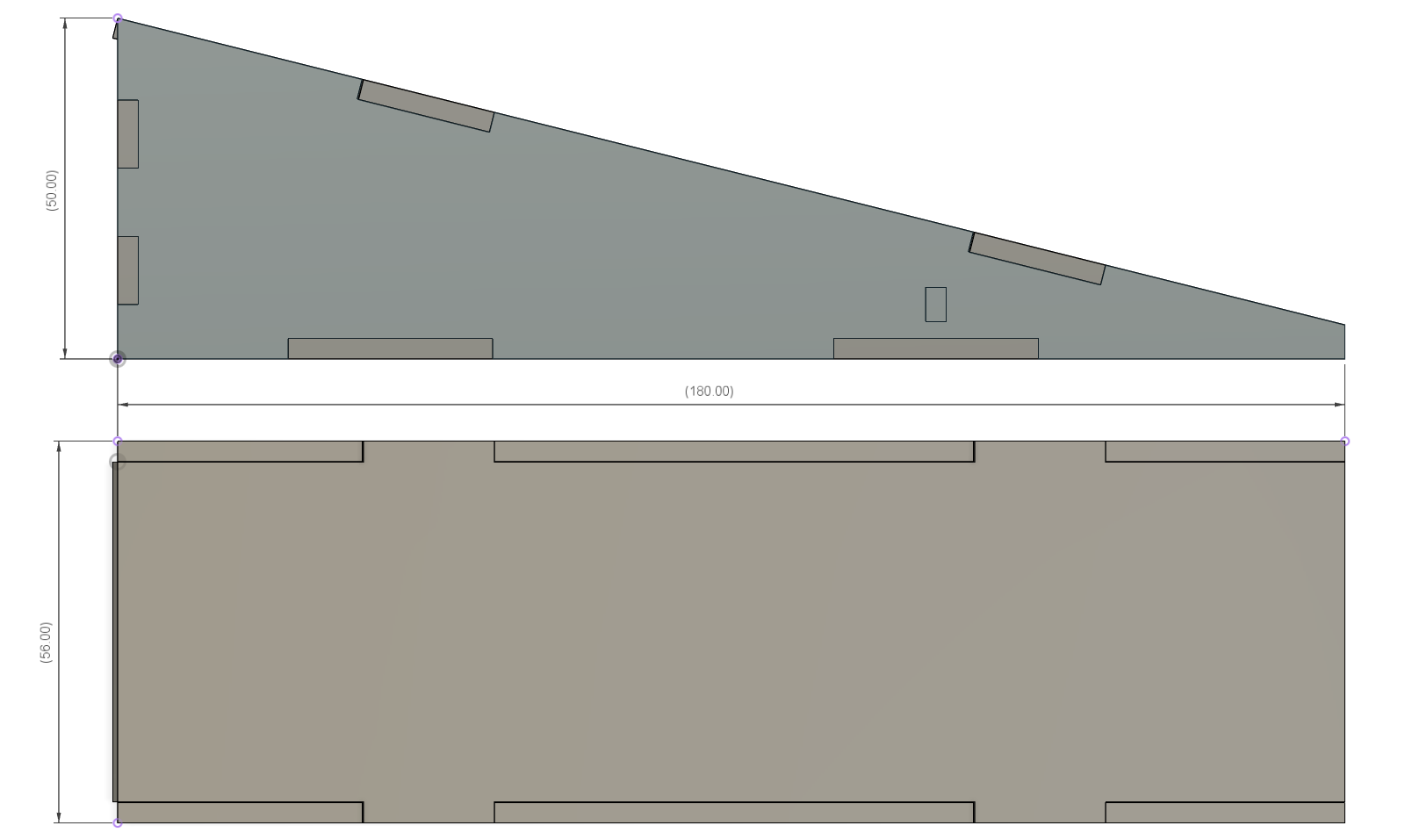

• Cắt/khắc tệp SVG trên bất kỳ vật liệu nào dày 3mm (màu đỏ = cắt, màu đen = khắc, màu xanh lam = tô màu). Đảm bảo mọi thứ được co giãn đúng tỷ lệ (tham khảo kích thước hiển thị trong hình ảnh, chiều rộng của giá đỡ phải là 56mm). Bạn cũng có thể in 3D giá đỡ bằng tệp Support.stl, trong trường hợp này bạn vẫn phải cắt/khắc phần thẻ.
• Lắp ráp giá đỡ ( không dán phần thẻ/phần trên)
• Đặt giá đỡ lên bàn cắt laser của bạn
• Đặt thẻ lên đó
• Đặt sao cho phần dưới cùng của đầu laser của bạn gần như không chạm vào điểm cao nhất của thẻ. Bạn cũng có thể sử dụng thước lá nếu bạn sợ nó va vào thẻ khi di chuyển, trong trường hợp này đừng quên cộng thêm độ dày của nó vào kết quả cuối cùng.
• Tạo một đường dài 180mm trong phần mềm cắt laser của bạn và làm cho nó đi từ điểm cao nhất của thẻ đến điểm thấp nhất của nó
• Khắc nó
• Kiểm tra xem đường khắc có độ mỏng nhất ở đâu: đây là chiều cao lấy nét tối ưu của bạn
