Khớp Nối Chân Máy Ảnh Vanguard Nivelo

Mấy cái chân máy ảnh Vanguard xài mấy cái khớp nối nhìn ngứa mắt lắm. Dễ gãy lắm mà xài hông có bền gì.

Tôi có cái Nivelo 214BK nè, nên cái này làm theo cái khớp nối của nó đó, mà chắc mấy cái khác cũng xài được luôn.

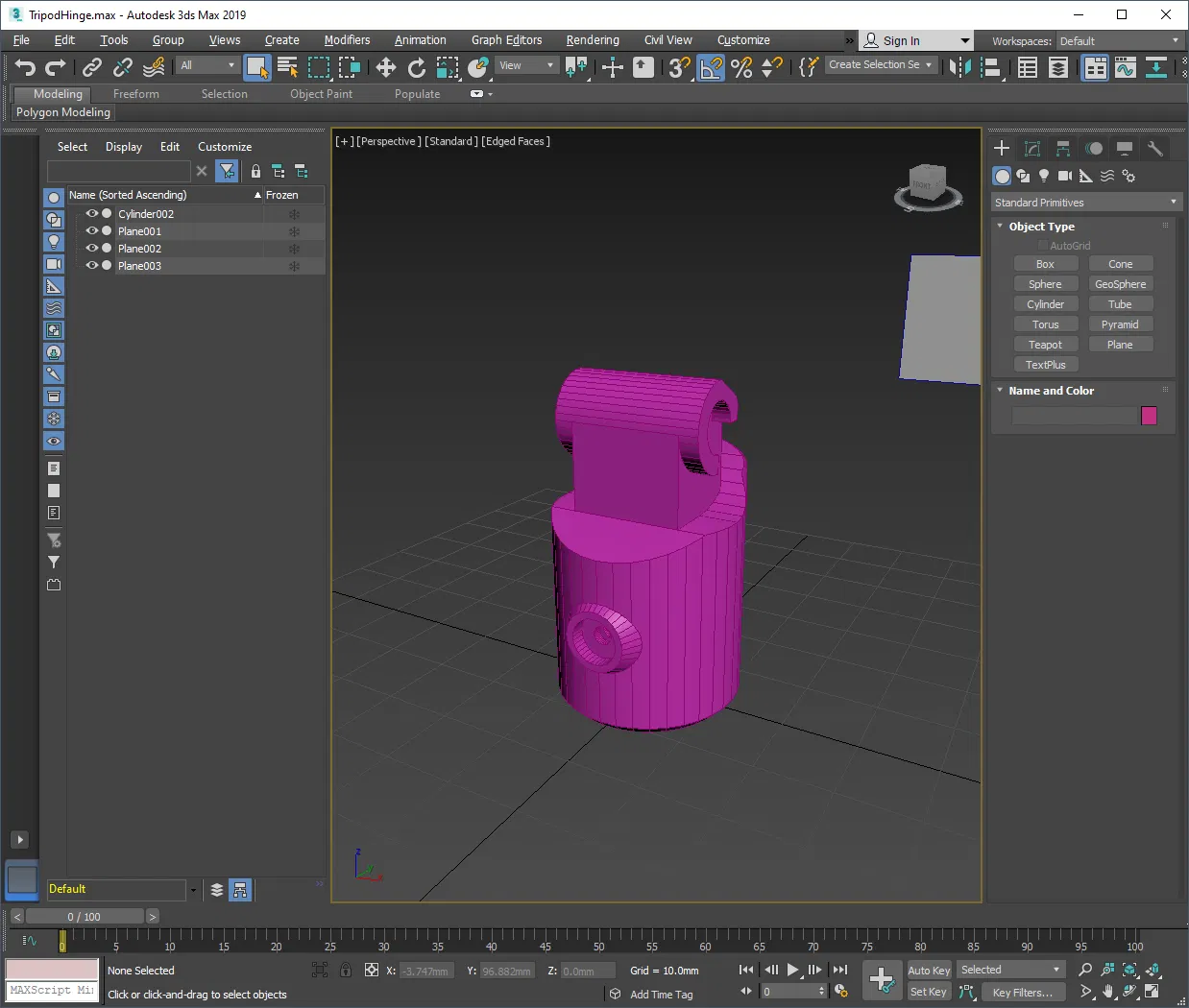

Mô hình làm bằng 3ds Max, tôi cố gắng làm cho giống y cái zin nhất có thể, mà dĩ nhiên là cũng có vài điểm khác biệt.

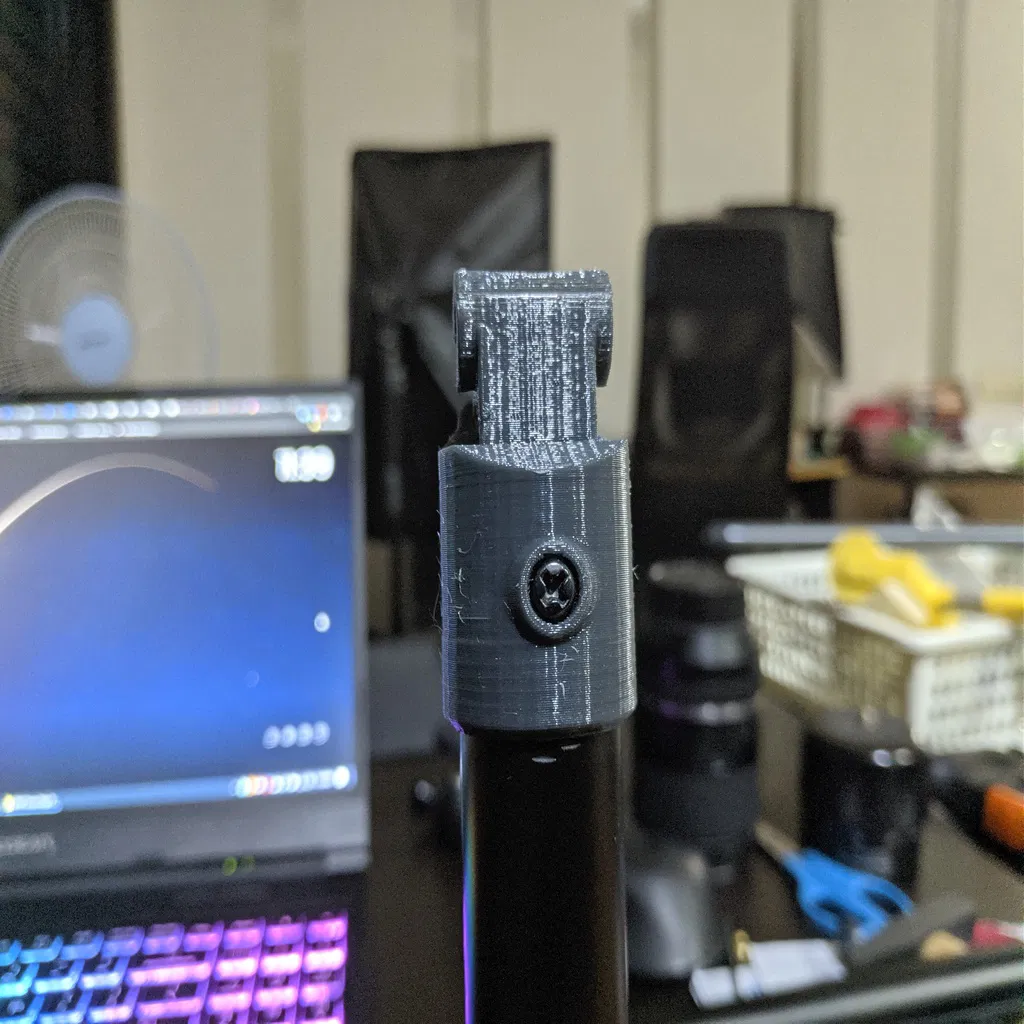

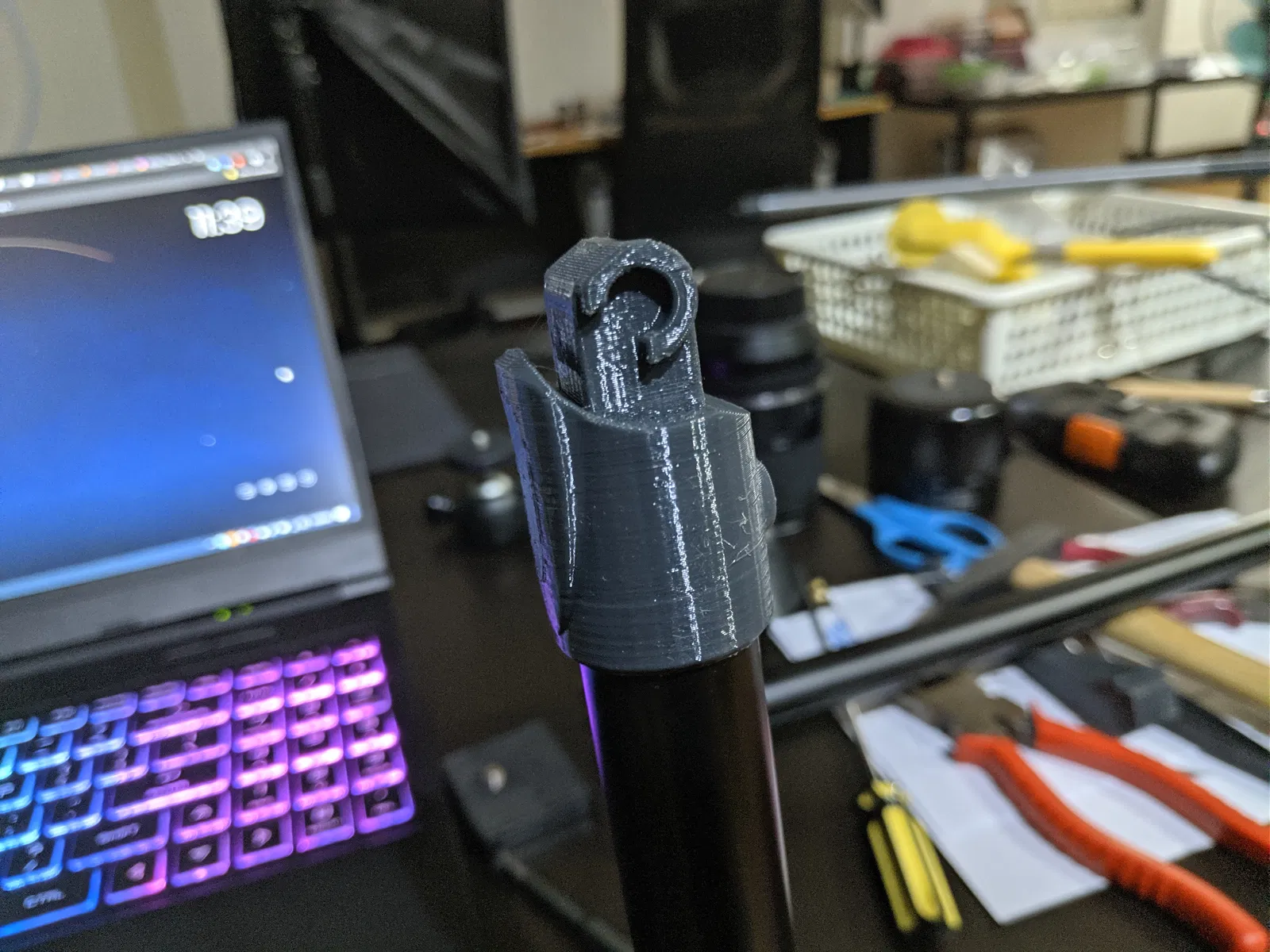

Cái khớp nối nó hơi khít chút, nên cái tôi làm là chỉnh cái lỗ ốc cho thẳng rồi lấy cái gì đó gõ nhẹ nhẹ vô cho nó vô khớp. Khi nào vô hết rồi thì xài ốc zin vặn lại là được.

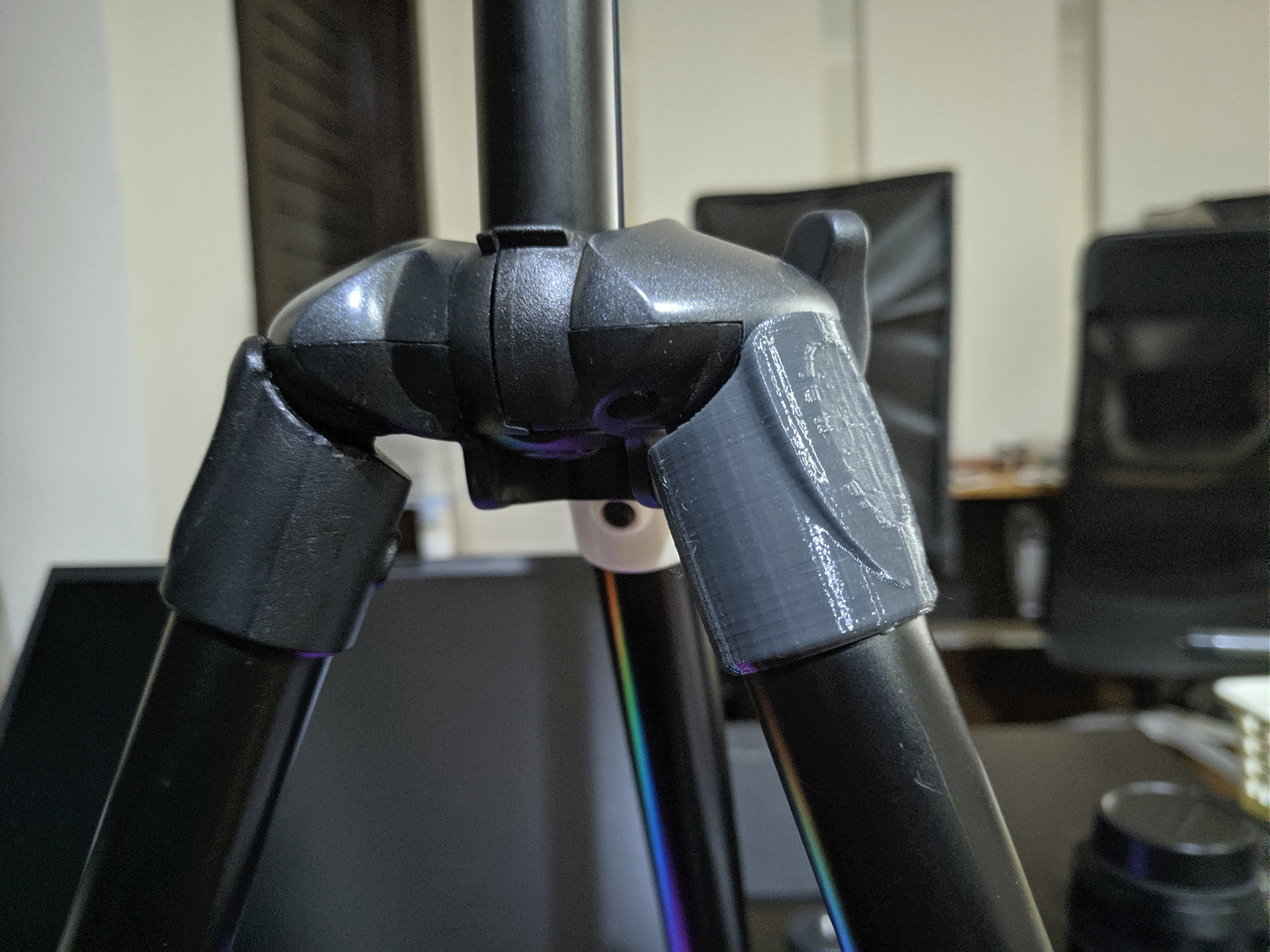

Cái khớp đầu tiên gãy, xong hôm nay cái thứ hai cũng gãy luôn, giờ tôi có hai cái khớp in 3D rồi.

Tôi đang đợi cái thứ ba gãy nè...

-= Nhật ký thay đổi =-

27/10/19 - Làm mịn lại chỗ nối của khớp để giảm điểm yếu gây gãy. Cập nhật bên trong cho cứng cáp hơn.

Tôi khuyên anh em nên in ở nhiệt độ cao (tôi xài 205 độ C) cho nó chắc, tường 4 lớp với mặt trên dưới mỗi cái 4 lớp.

Infill thì để 50% là được.

Tôi xài Prusa Slicer, chỉ bật Supports ở cái bed thôi.

Cài đặt in

Hãng máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Có

Infill:

50%

Ghi chú:

Tôi xài Tree Supports trong Ultimaker làm support.

Tôi cũng in ở 50% vì muốn nó cứng hơn, mà bạn có thể chỉnh xuống 20% nếu muốn.

Cách tôi thiết kế

Tôi xài cái máy ảnh DSLR của tôi chụp ảnh profile với ít méo hình nhất có thể. Tôi chụp ở 300mm (tương đương 450mm Full Frame), lấy mấy tấm đó làm hình dạng cơ bản rồi thiết kế trong 3ds Max.

Từ đó tôi dùng thước cặp điện tử để đo lấy hết số đo.
