Hộp Đấu Nối Đầu Nối Sợi Quang

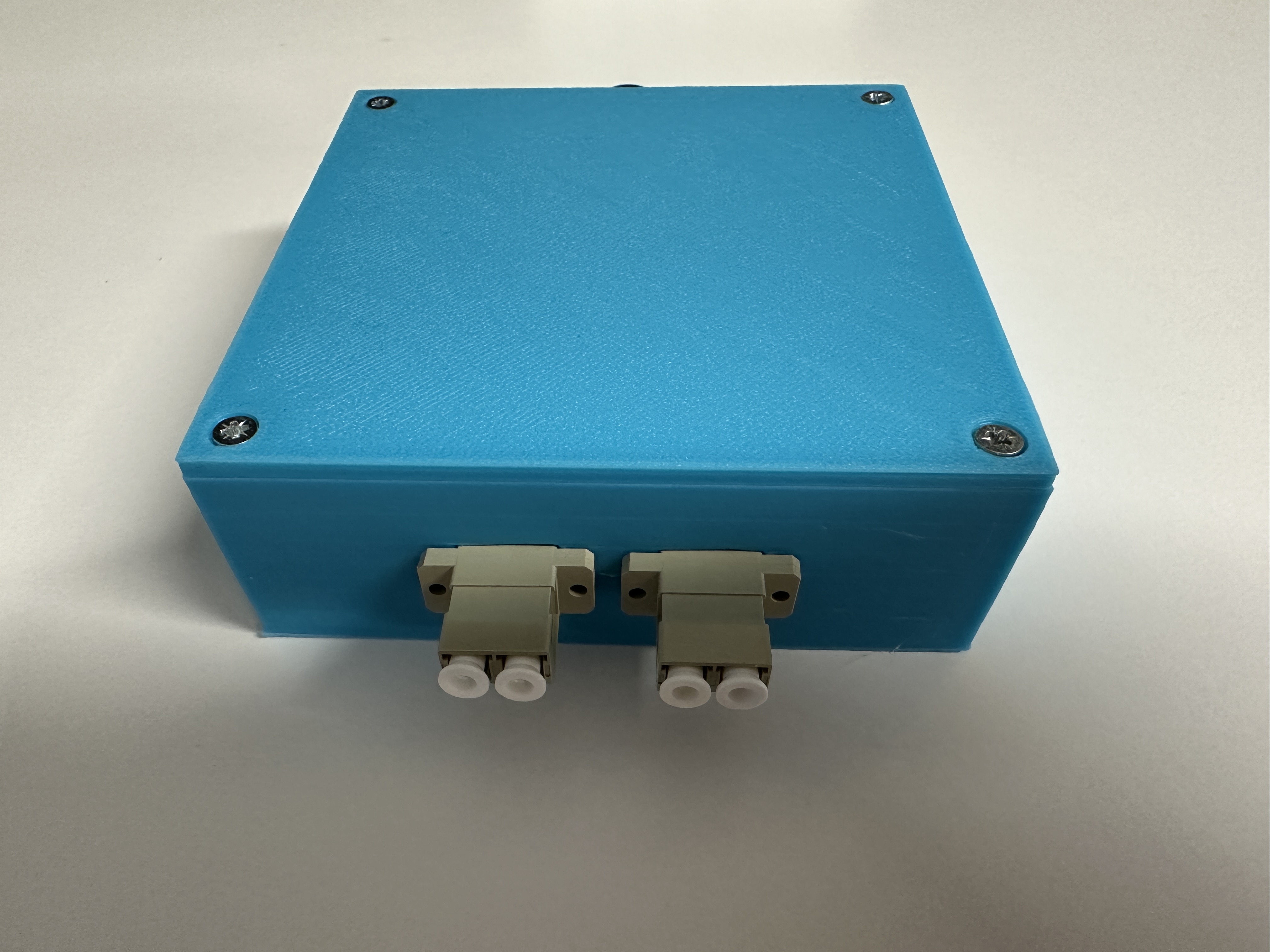

Hộp đấu nối cho hai bộ ghép nối LC duplex hoặc SC simplex dạng push-fit. Hộp này dùng để kết cuối cáp quang sang đầu nối LC hoặc SC, có đủ chỗ cho các sợi quang thừa và bộ bảo vệ mối nối.
Mô tả

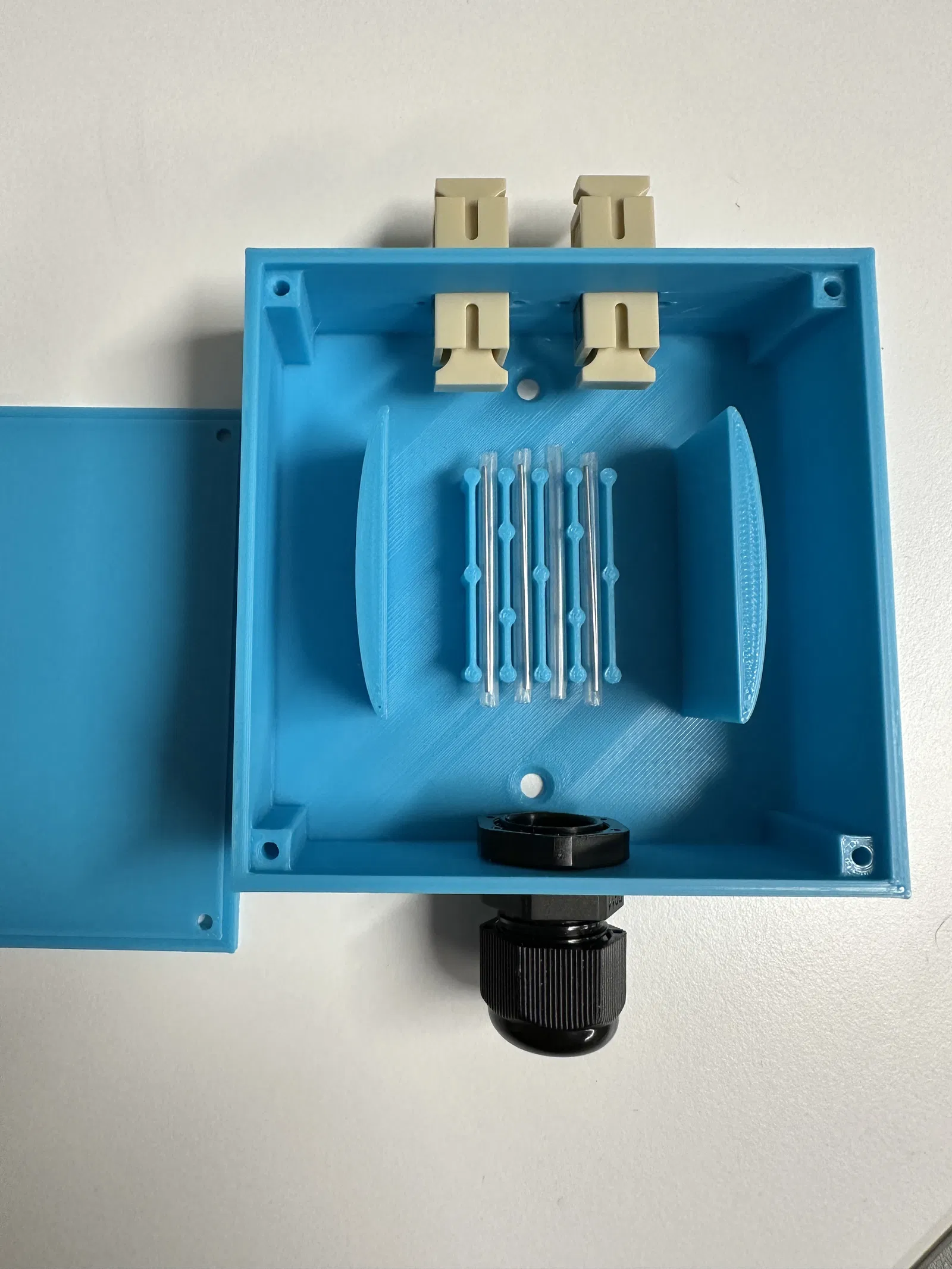

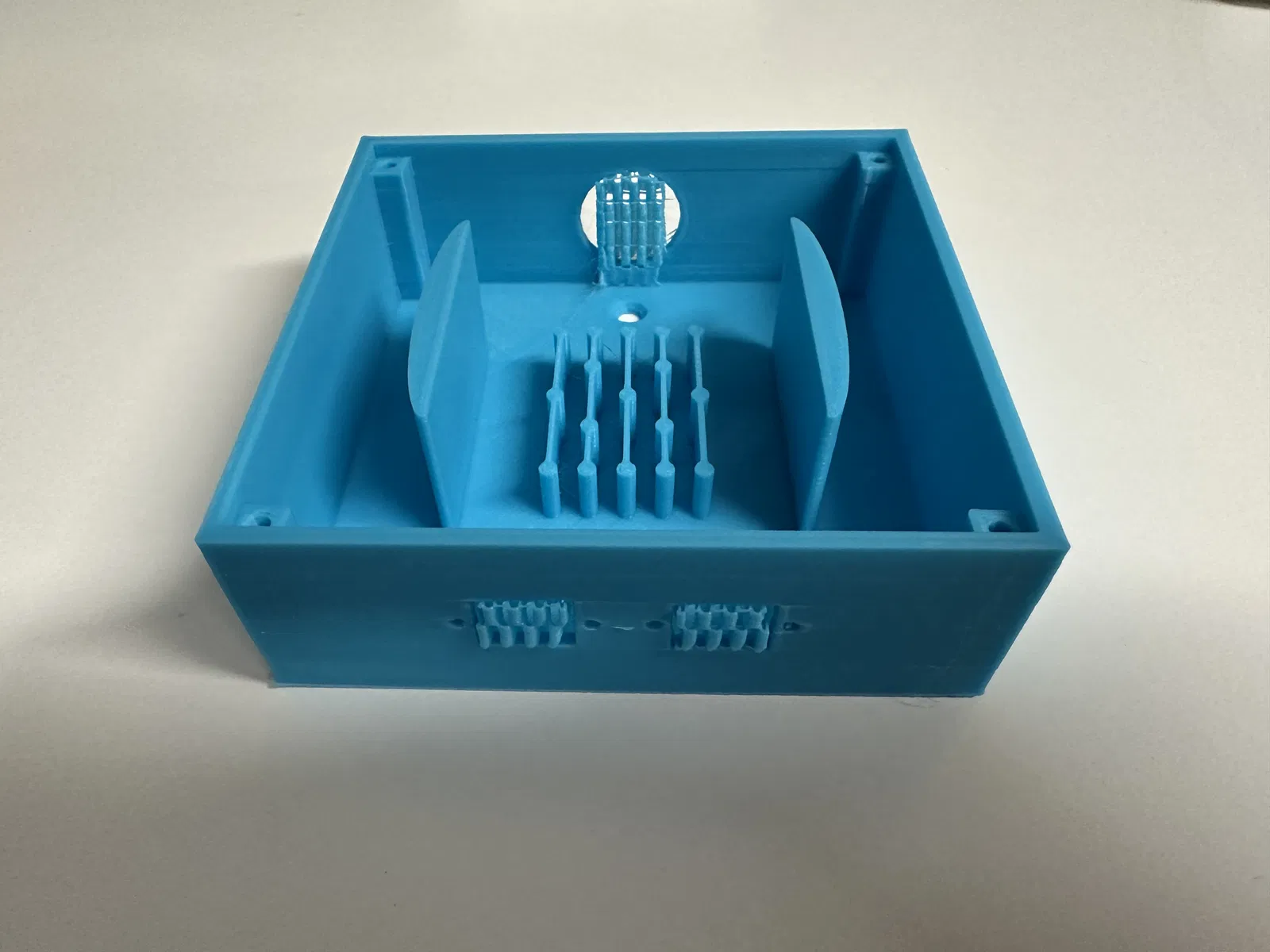

Hộp đấu nối dùng để kết cuối cáp quang sang đầu nối LC hoặc SC. Hộp có lỗ cho ống luồn cáp 20mm, hai lỗ bắt vít để treo tường, rãnh dẫn cáp cho sợi quang thừa và bốn khe cho bộ bảo vệ mối nối.

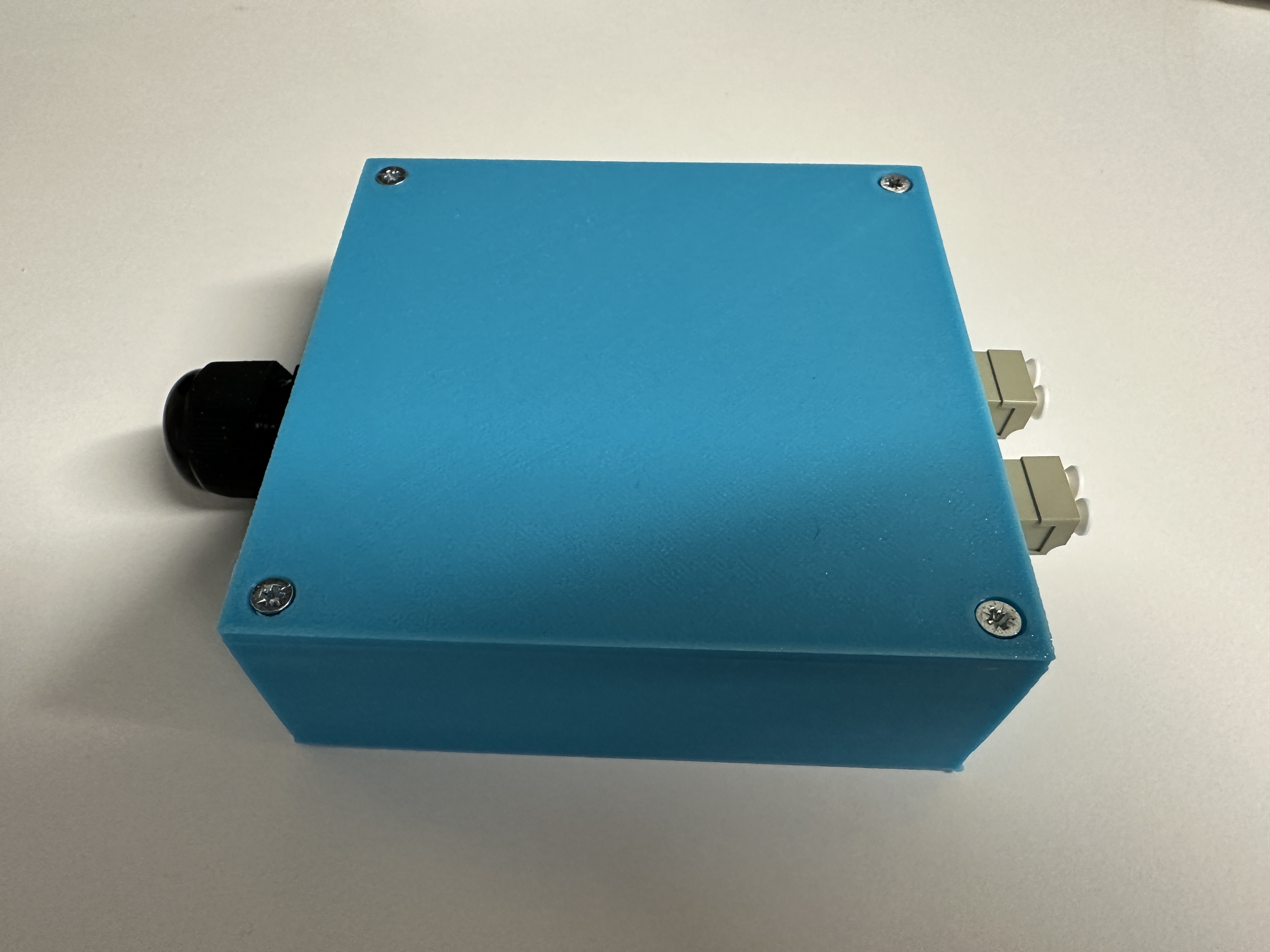

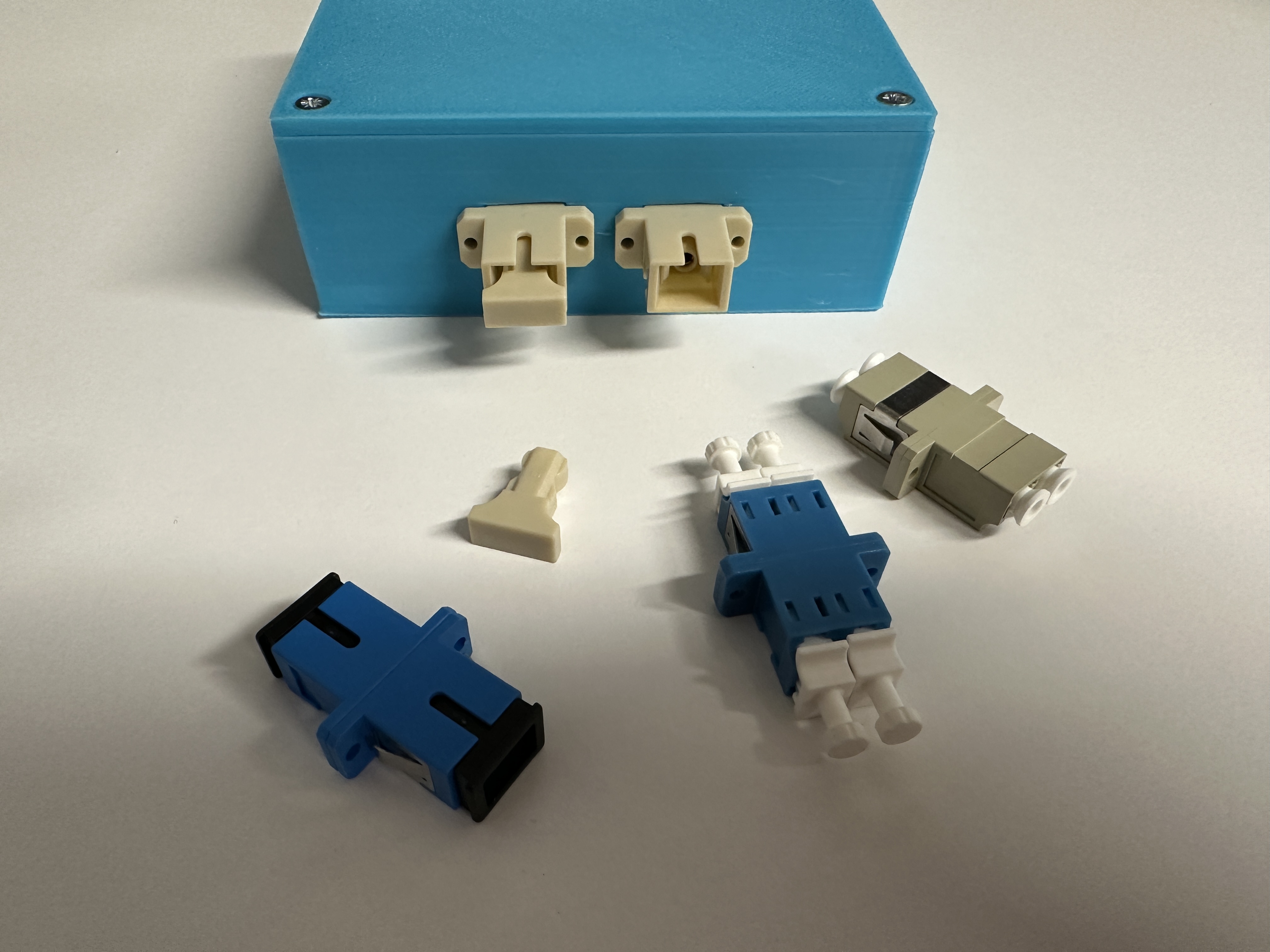

Tôi đã in bằng PLA với độ đặc 20% và thành phẩm rất đẹp. Chỉ cần cẩn thận đỡ hộp khi gắn các đầu nối vào nhé. Các đầu nối này dạng push-fit (cắm khớp) nhưng bạn có thể cố định chúng bằng đai ốc và bu lông 2mm nếu muốn. Bạn sẽ cần bốn ốc vít chìm 3mm (tôi dùng loại dài 10mm) hoặc ốc tự khai thác loại nhỏ để cố định nắp hộp.
Nếu bạn thích mô hình này và thấy nó hữu ích, hãy để lại một lượt "make" nhé.
