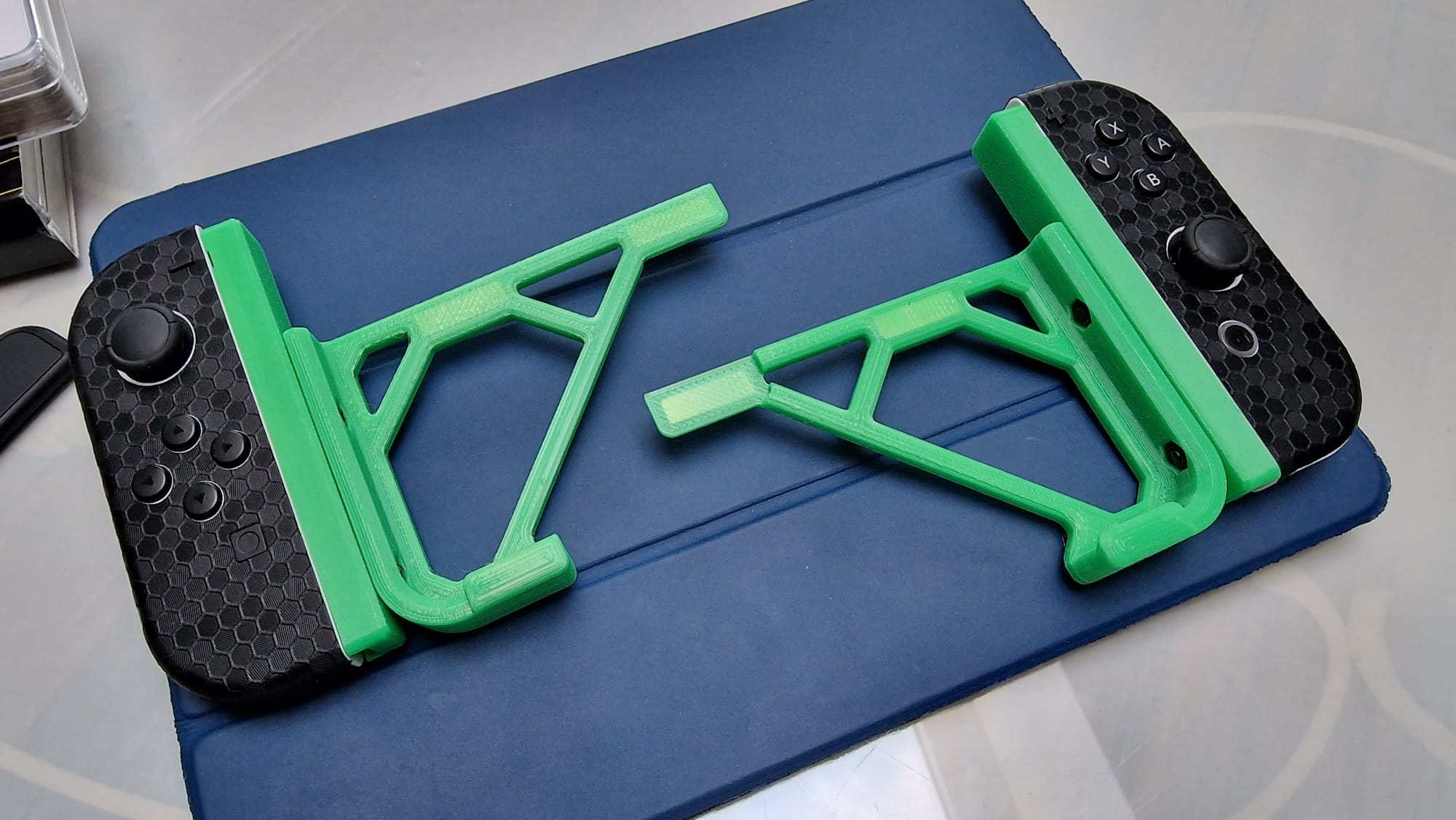

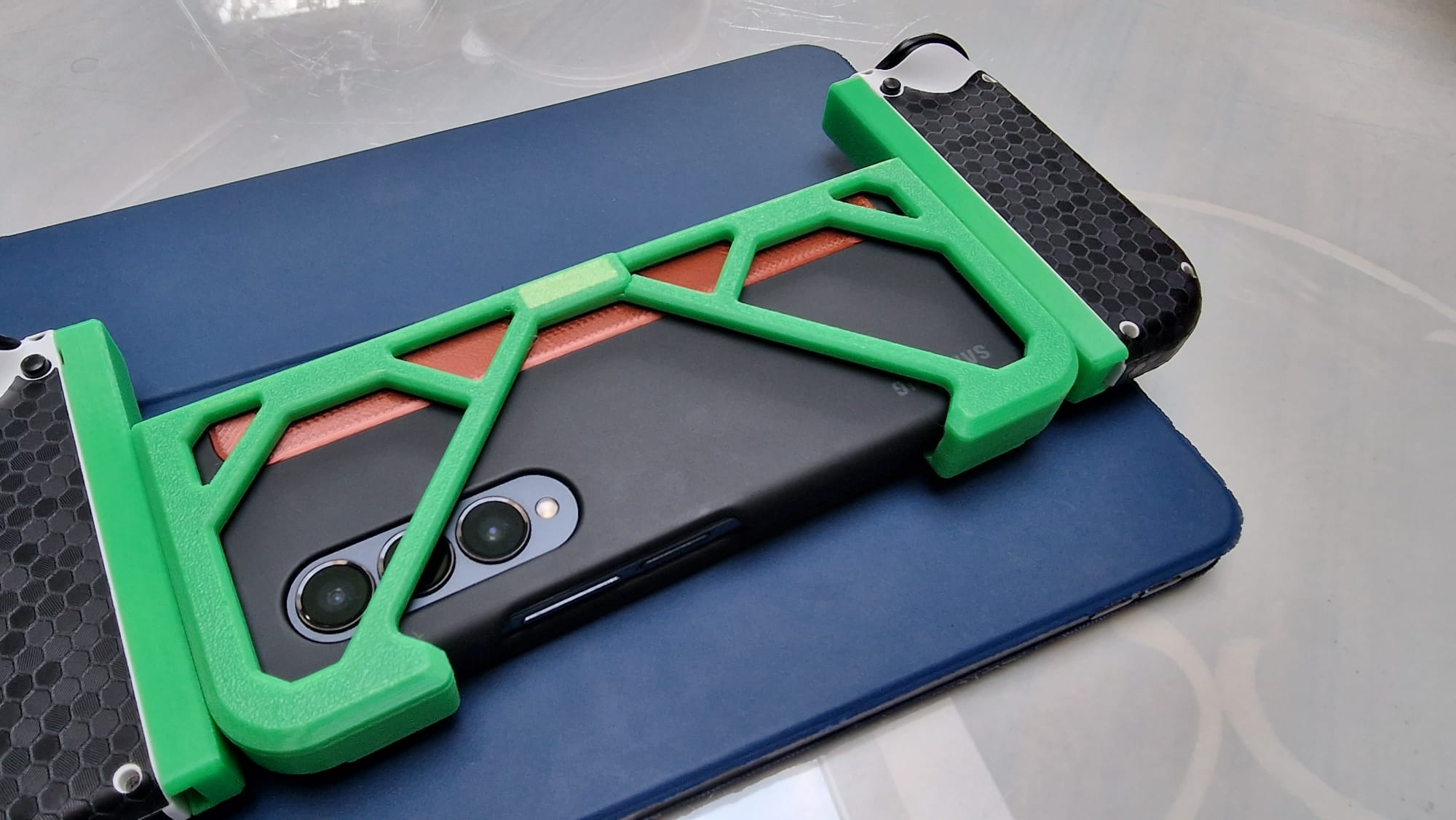

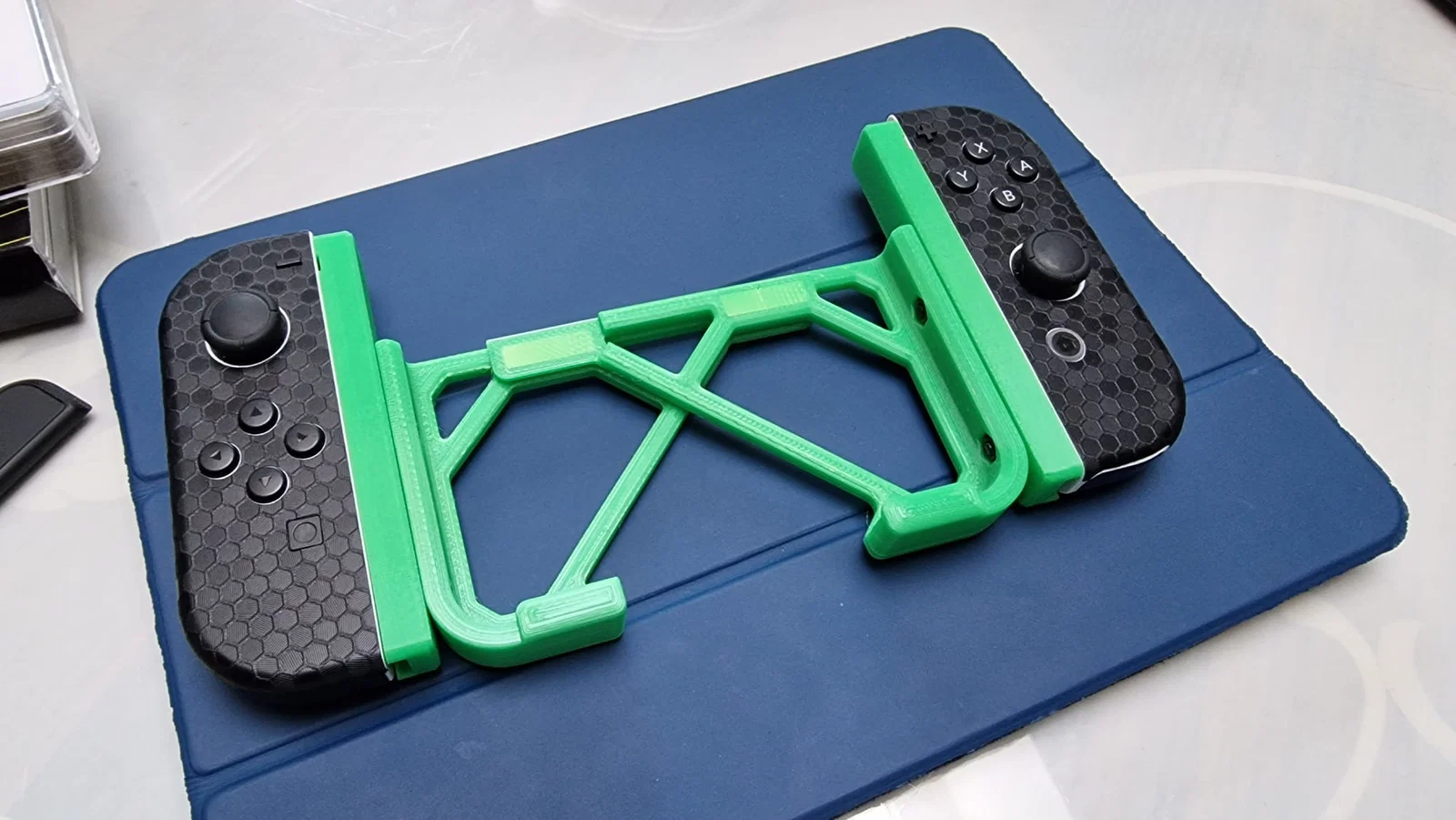

Giá đỡ Joycon Tách rời Nam châm cho Samsung Galaxy Z Fold 4

Ghi công:

https://www.thingiverse.com/thing:2758102 - Joycon Rail - "I Like to Make Stuff" - Đã sửa đổi thanh ray này để gắn vào bộ phận tách rời bằng bu lông và đai ốc M3 tiêu chuẩn.

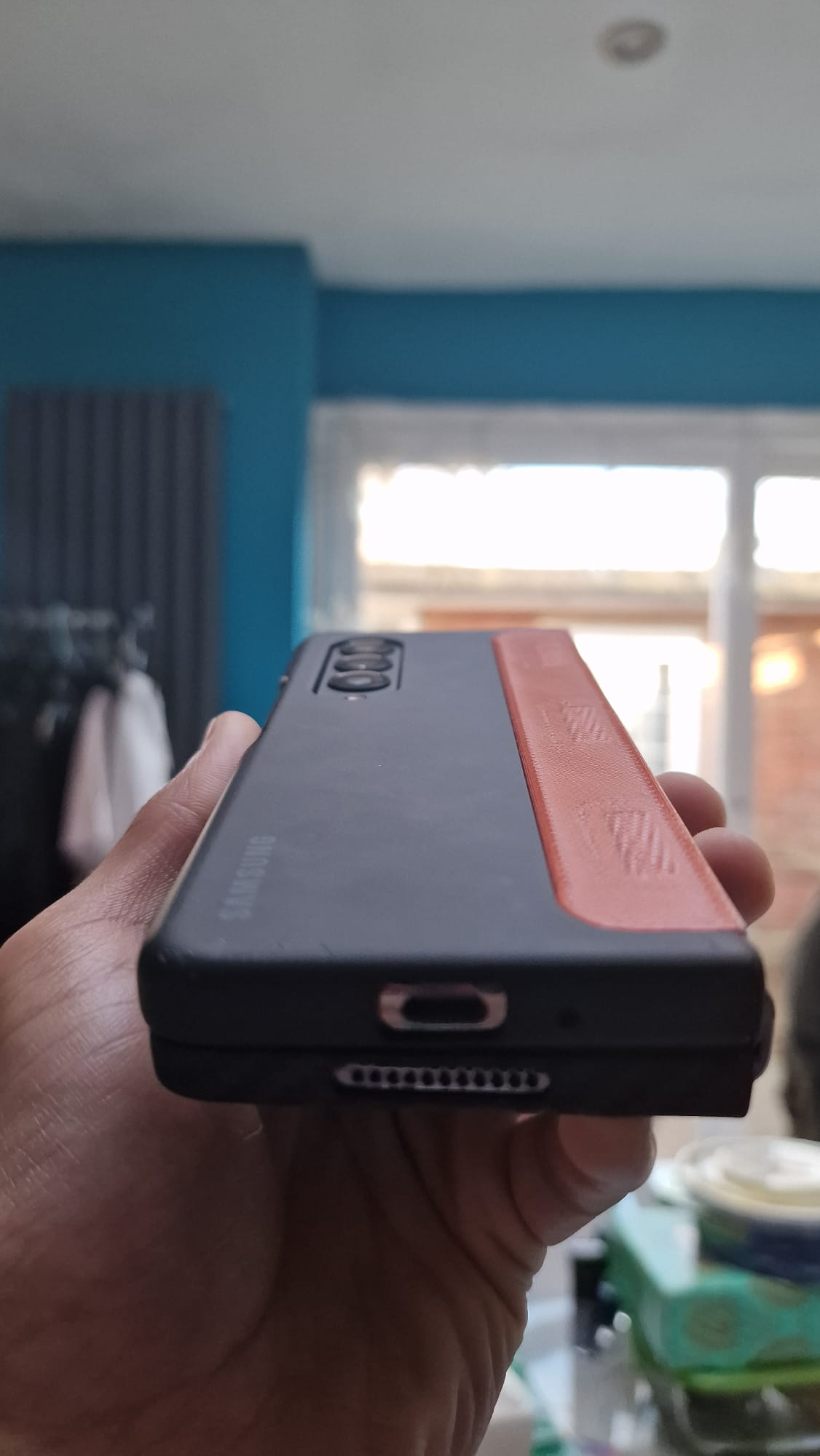

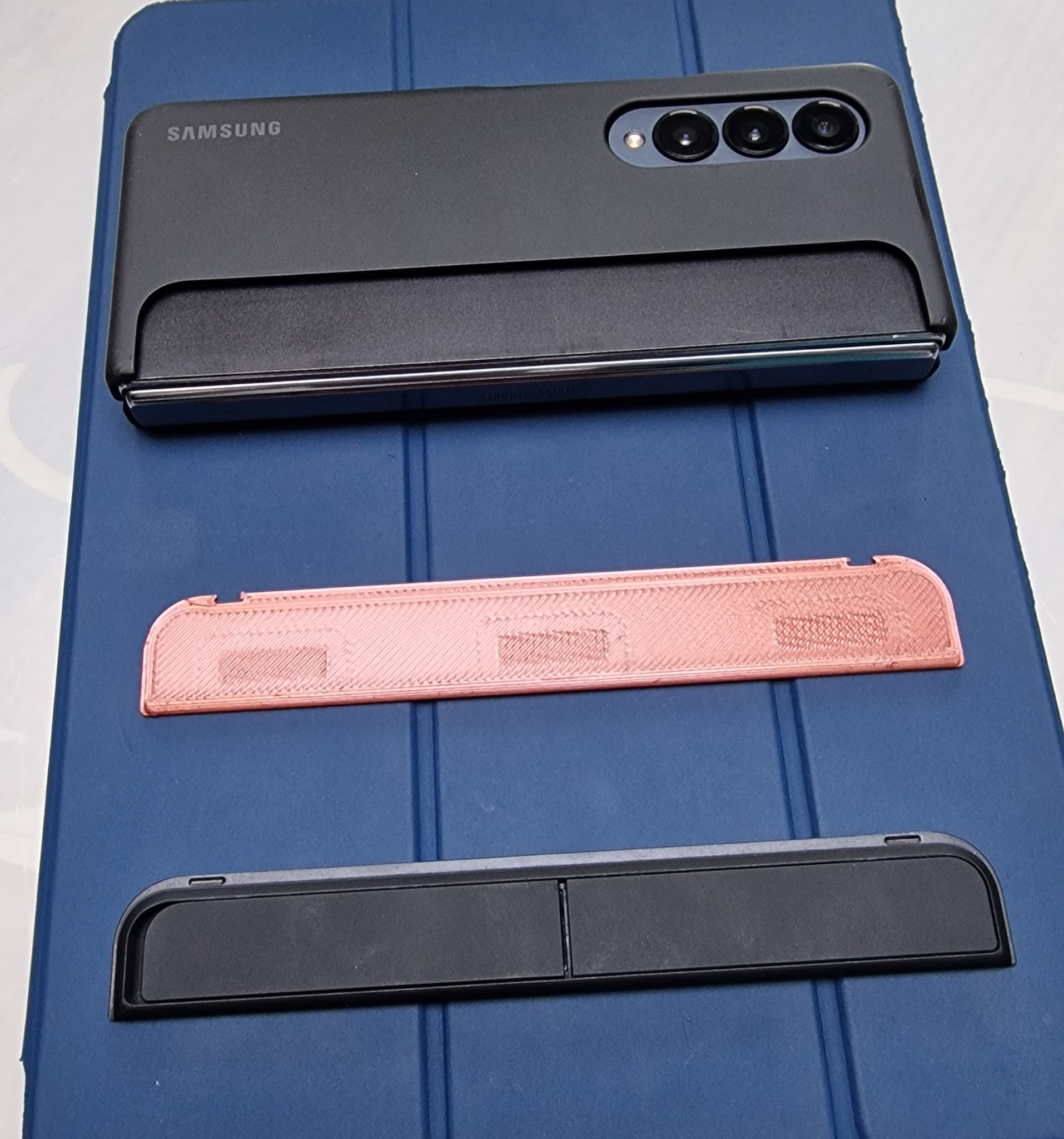

https://www.thingiverse.com/thing:5476943 - Blank Module for Z Fold 4 Case - "Arthur Bibik" - Đã sửa đổi bộ phận này để tạo không gian âm cho nam châm được gắn.

Các bộ phận còn lại được thiết kế bởi chính tôi.

Mô hình này sử dụng bảy thanh nam châm nhỏ (20mm x 6mm x 1.5mm) và bu lông, đai ốc M3 tiêu chuẩn. Tôi đã sử dụng bu lông M3X8mm và đai ốc M3 tiêu chuẩn.

Nam châm được gắn vào các bộ phận trong quá trình in (Tôi đã sử dụng chế độ đổi màu trên PrusaSlicer để tạm dừng tự động ở các độ cao lớp cần thiết).

Tôi đã in tất cả các bộ phận với đường kính đầu phun 0.6mm và chiều cao lớp 0.2mm (Bạn có thể sử dụng bất kỳ cài đặt nào bạn thích vì không có quá nhiều chi tiết nhỏ trong bản in).

Hãy thoải mái thích, bình luận và Remix mô hình này! Tôi mong nhận được bất kỳ cải tiến/đề xuất nào từ mọi người.

Thanh ray Joycon cần được in ở tỷ lệ 10% (khi tôi sửa đổi STL từ ILTMS trong Fusion 360, tôi đã đặt tỷ lệ chính xác).

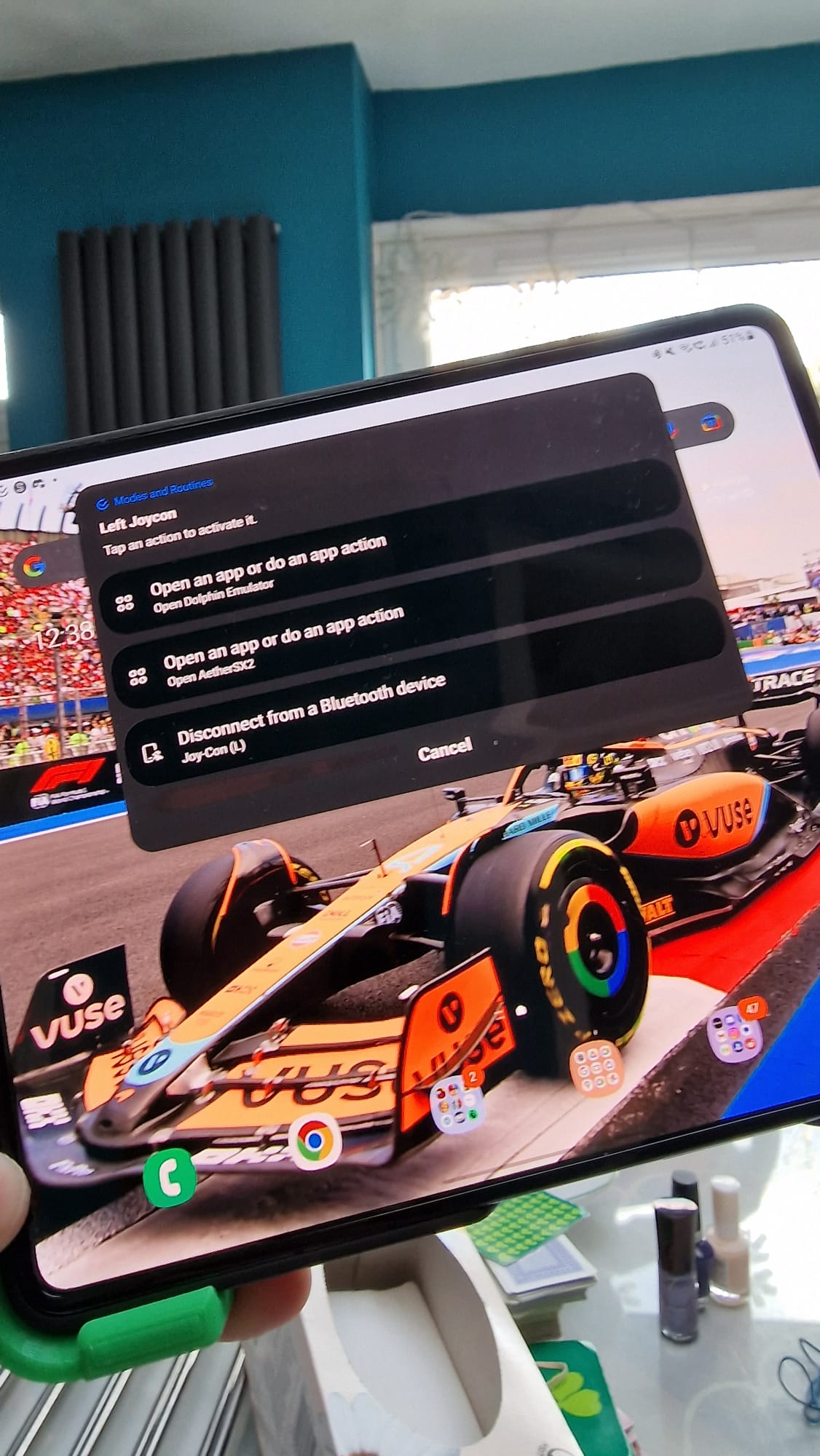

XIN LƯU Ý: Joycon có thể kết nối qua Bluetooth. Tuy nhiên, chúng hiển thị dưới dạng bộ điều khiển riêng biệt. Chúng chỉ hoạt động với các ứng dụng cho phép ánh xạ lại đầu vào (chủ yếu là trình giả lập).

Nhật ký thay đổi:

V1 - 03/01/23 - Phát hành ban đầu (thực ra không phải V1, vì tôi đã dành thời gian chỉnh sửa cho đến khi nó hoạt động). Đây là phiên bản mới nhất hiện tại. V1(Hole) - 10/04/23 - Nhận được yêu cầu giữ các lỗ nam châm mở để in, lắp nam châm và trám sau. Các bộ phận này giống như V1; không có thay đổi nào được thực hiện ngoại trừ việc cho phép gắn nam châm sau khi in.
