Các Bộ Phận Vỏ Máy SV04

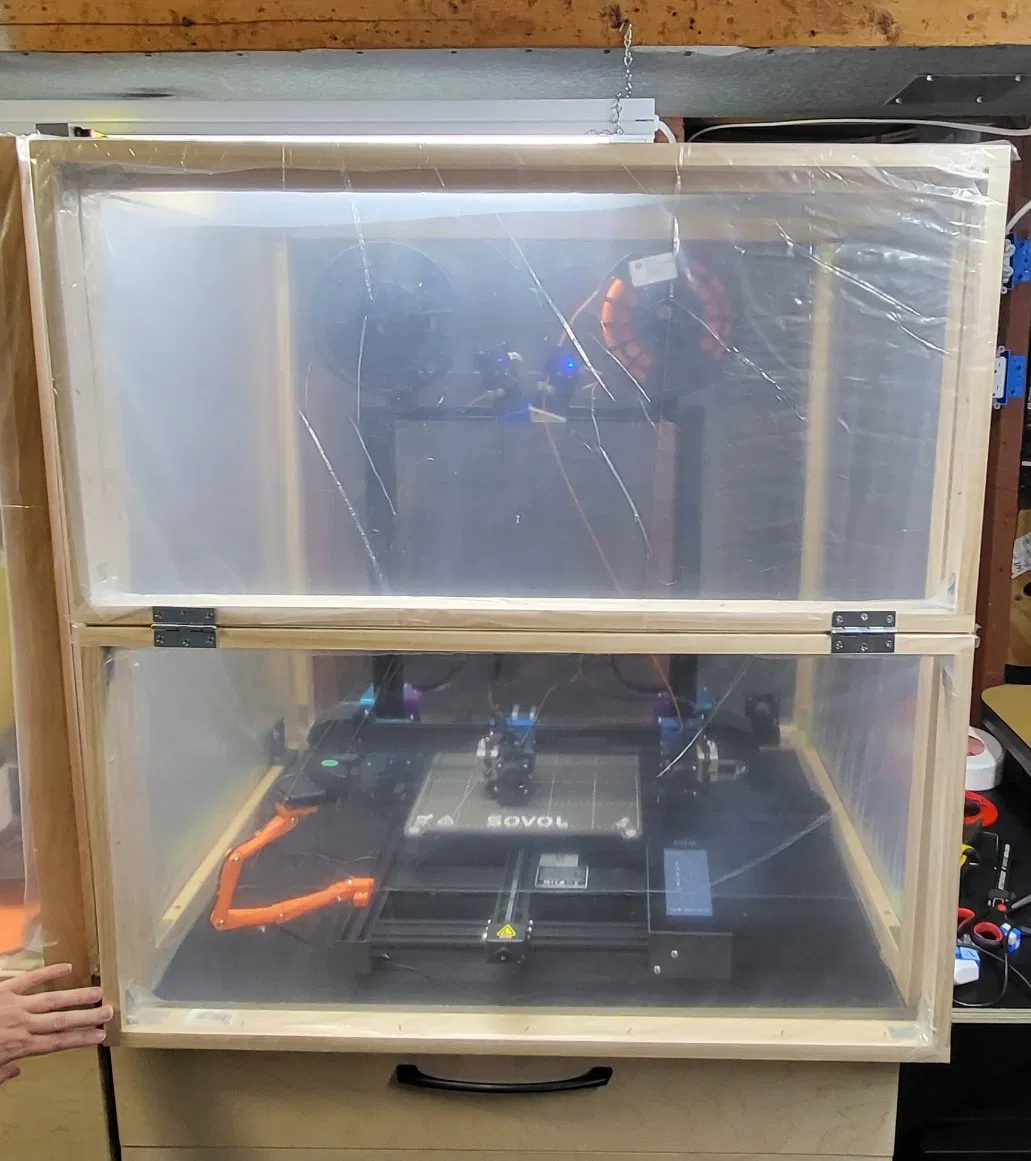

Đây là các bộ phận khác nhau mà tôi đã tạo mô hình và in khi chế tạo vỏ máy tiết kiệm của mình từ các thanh gỗ thông 1x2 và tấm nhựa. Mình không rõ ở các nước khác thế nào, nhưng để tham khảo thì thanh gỗ 1x2 ở Mỹ có kích thước ¾ inch x 1.5 inch.

Có một cái móc và chốt để giữ cửa vỏ máy, một điểm dừng cho chốt, một chốt và núm để giữ cửa đóng khi máy in đang chạy, và một thân gioăng và tấm để luồn cáp qua nhựa mà không sợ bị rách.

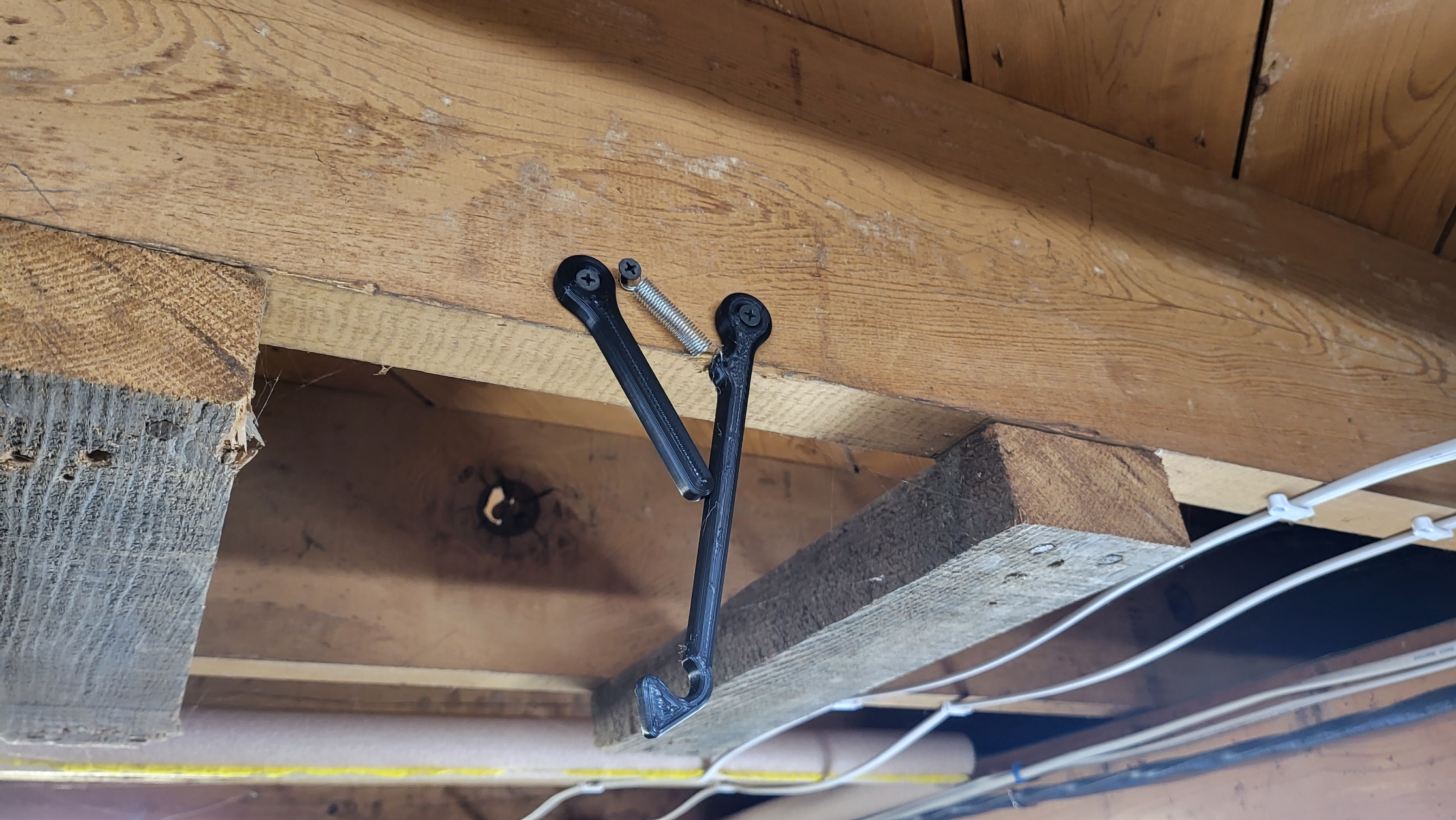

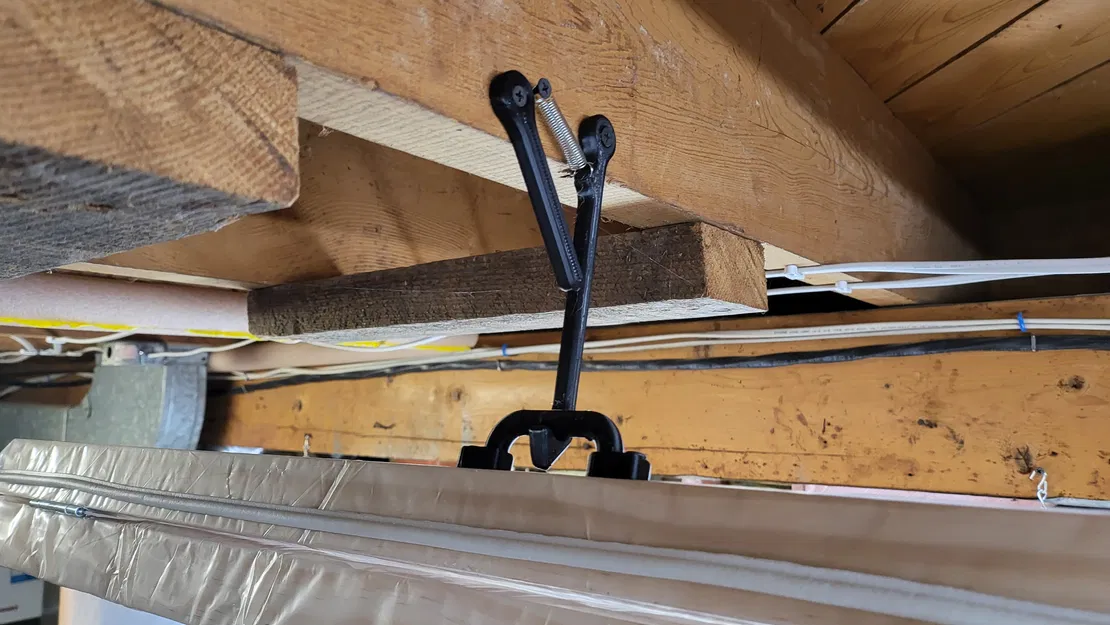

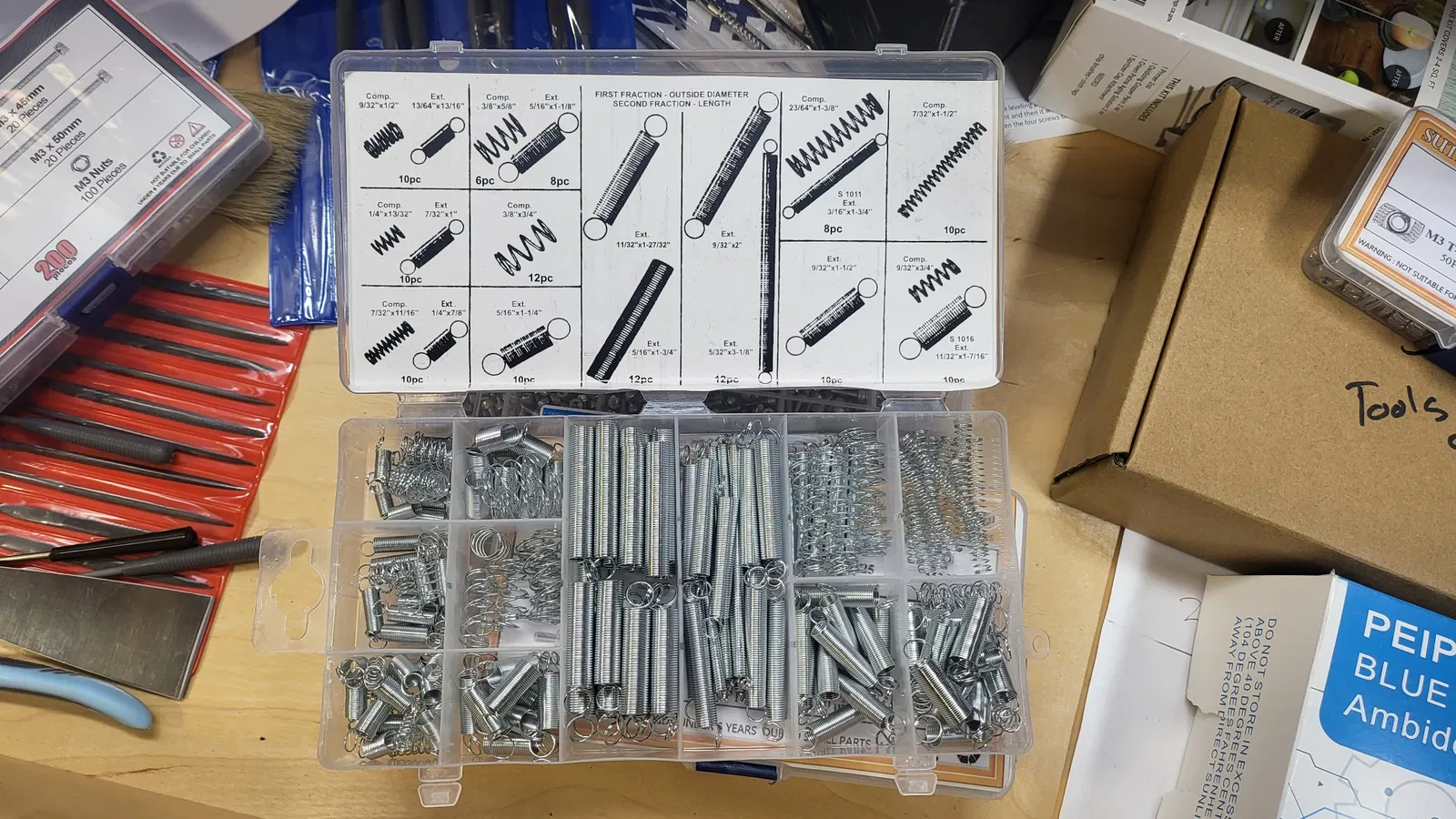

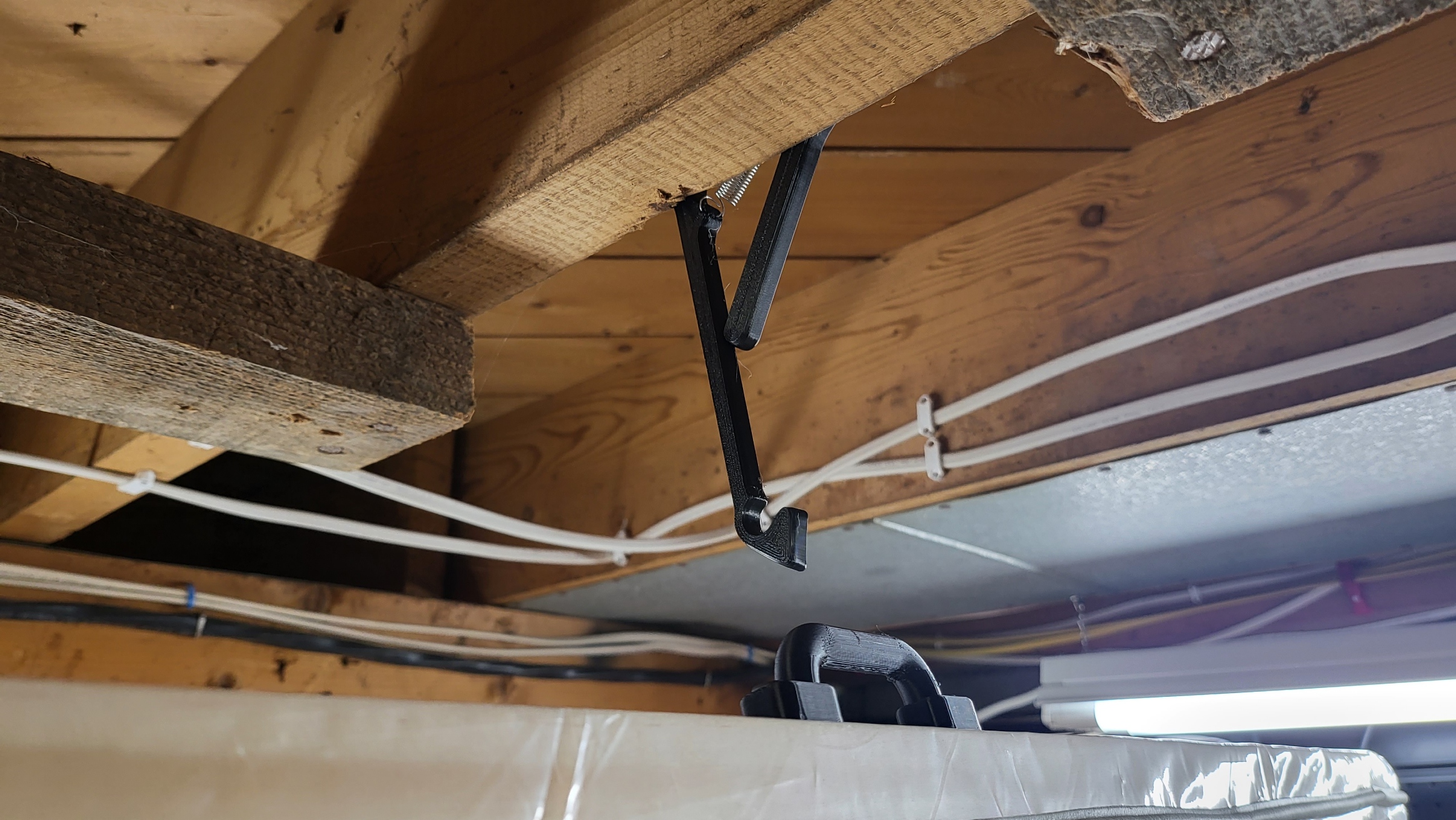

Cái móc để giữ cửa mở ra là loại có lò xo, đó là lý do cần có điểm dừng cho chốt. Nó giữ cho móc đúng vị trí khi cửa mở. Cái móc có đầu vát để hoạt động với lò xo và bắt vào chốt mà không cần phải chỉnh sửa nhiều.

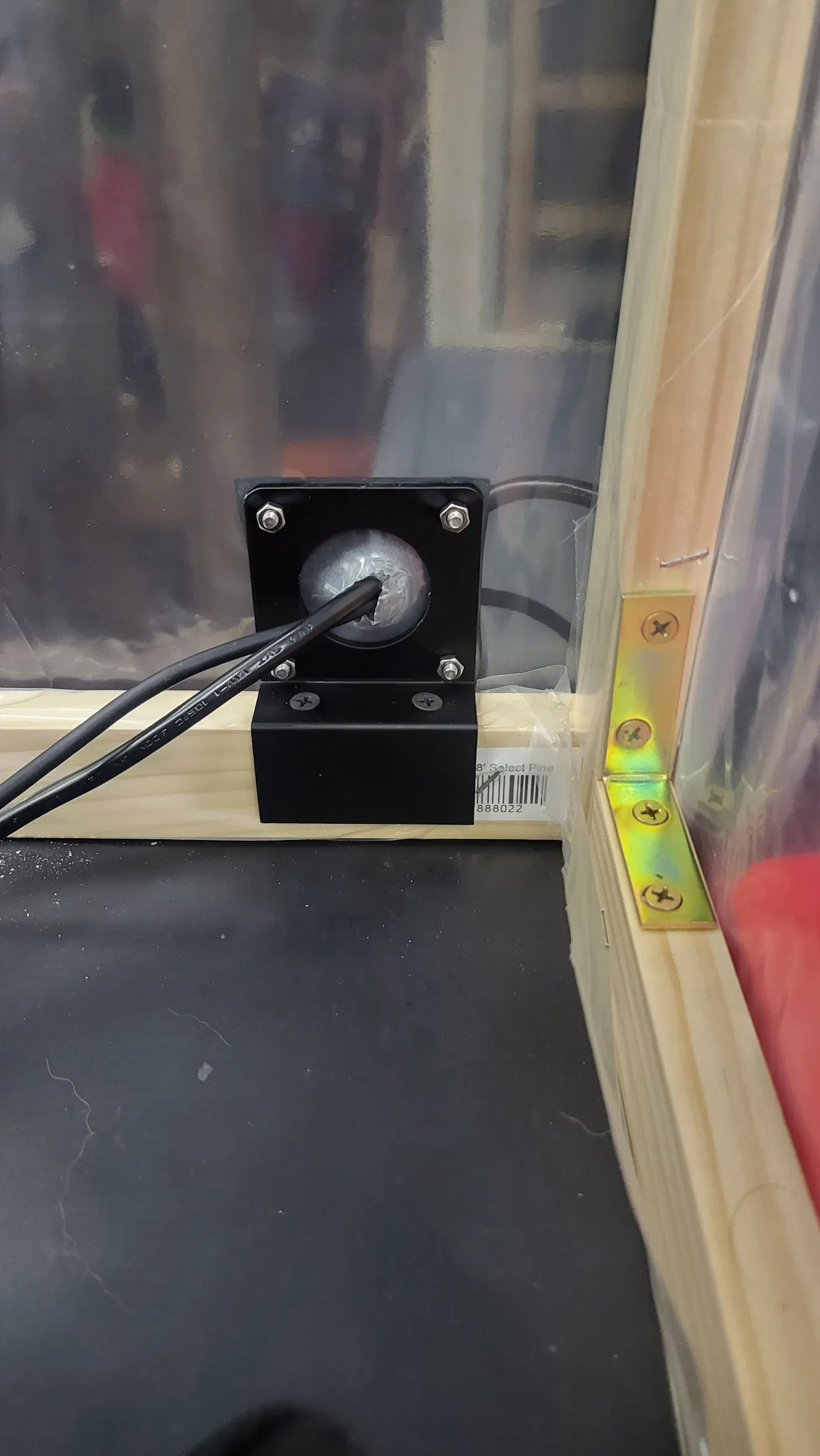

Tôi cũng đính kèm một vài bộ phận để tạo gioăng. Tôi đã sử dụng một ít màng cao su còn sót lại từ việc sửa mái nhà, nhưng tôi đoán rằng ngay cả khi không có nó thì gioăng này cũng sẽ hoạt động và ngăn nhựa bị rách.

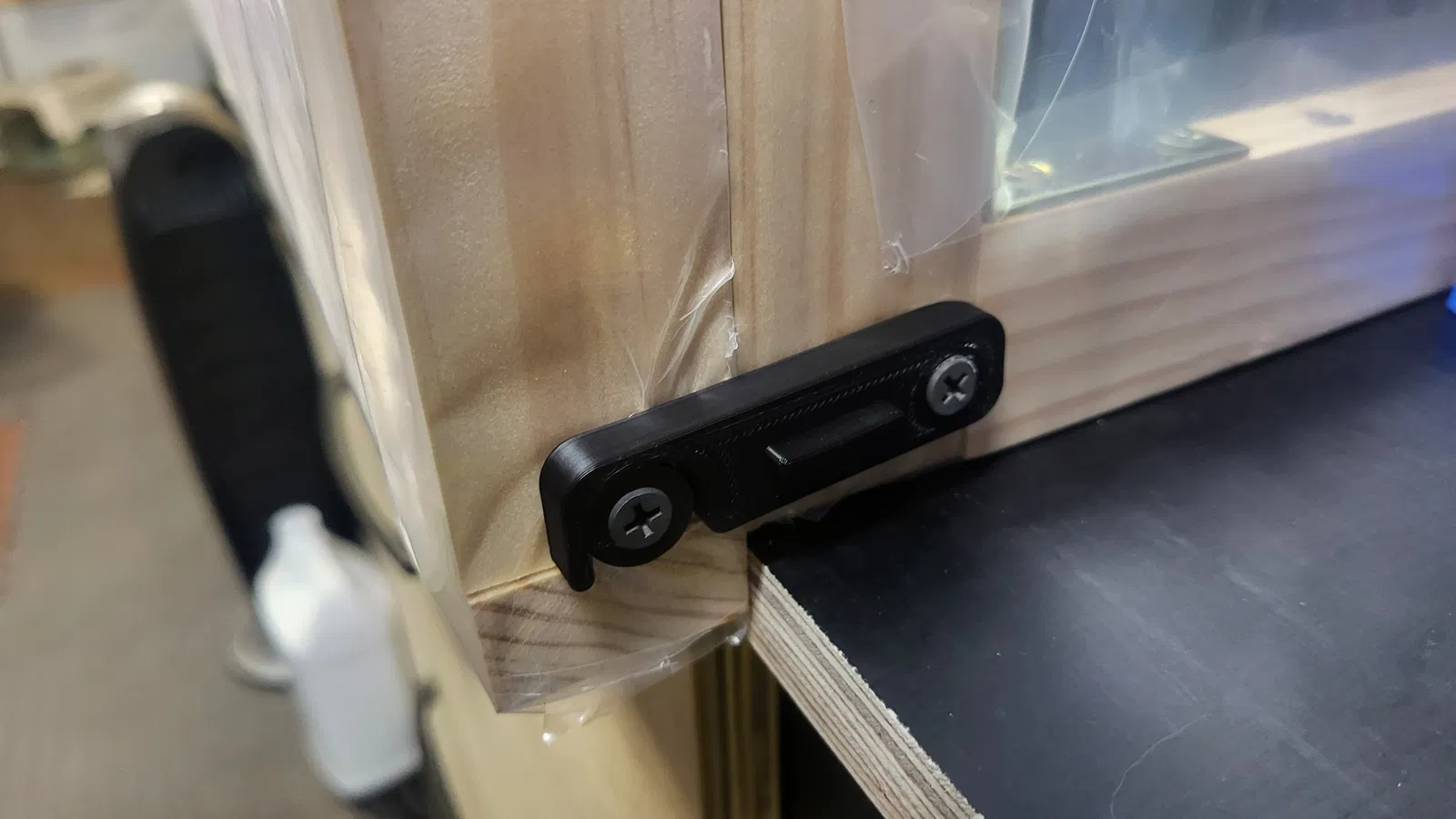

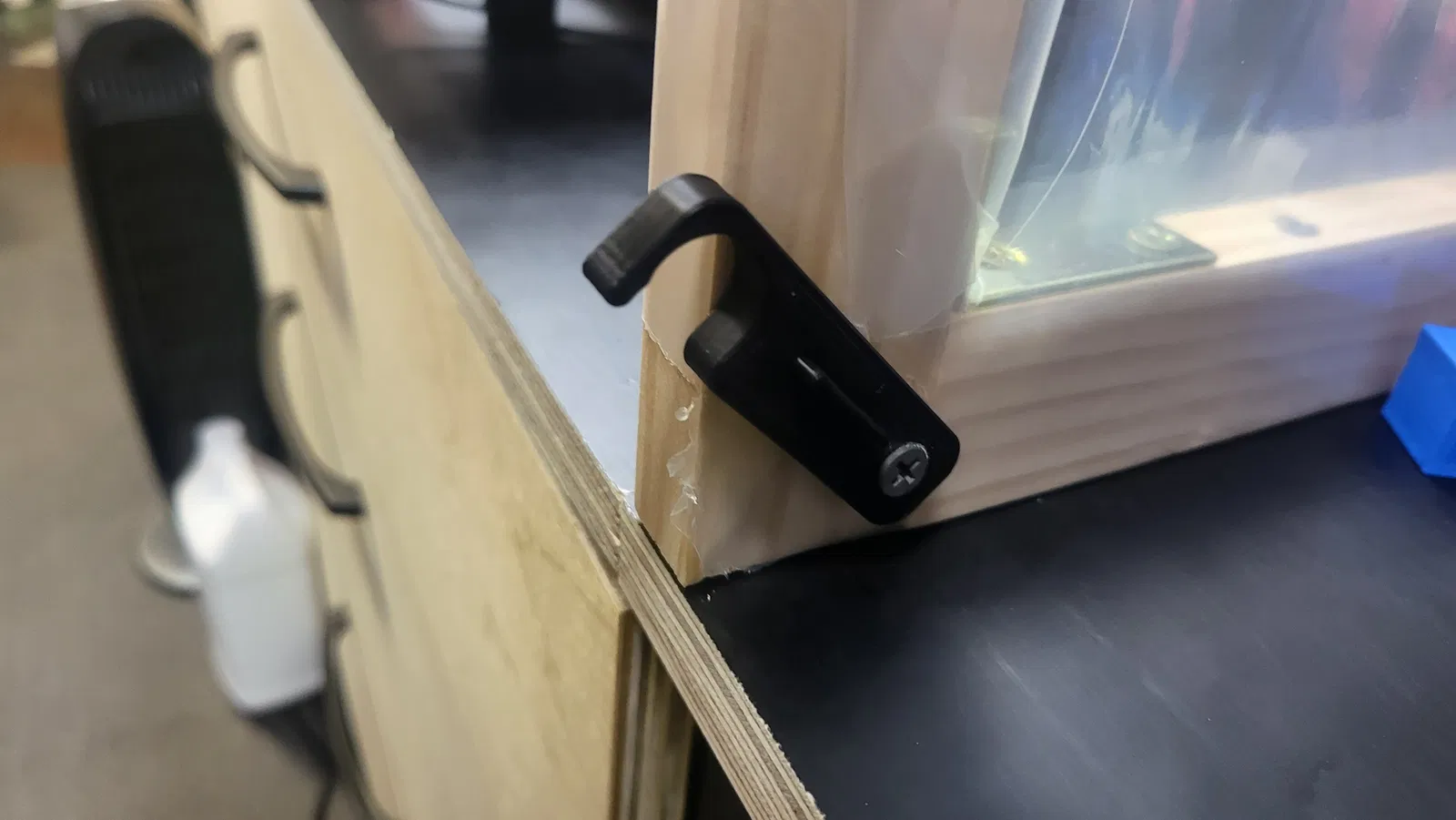

Chốt và núm dùng để giữ cho cửa khít ở đáy vỏ máy. Điều này hữu ích vì tôi đã đặt một ít gioăng thời tiết dưới cửa để giữ không khí bên trong vỏ máy nhiều hơn.

Tôi đã đính kèm tất cả các tệp Fusion 360 mà tôi đã sử dụng để thiết kế các bộ phận này. Nếu có bất kỳ câu hỏi nào hoặc cần trợ giúp điều chỉnh bất cứ điều gì, đừng ngần ngại liên hệ nhé.
