Máy bay điều khiển từ xa WiFree Copter sử dụng Raspberry Pi

WiFree Copter

www.open-DIY-projects.com/https://youtu.be/A6Zq8fR1DmM

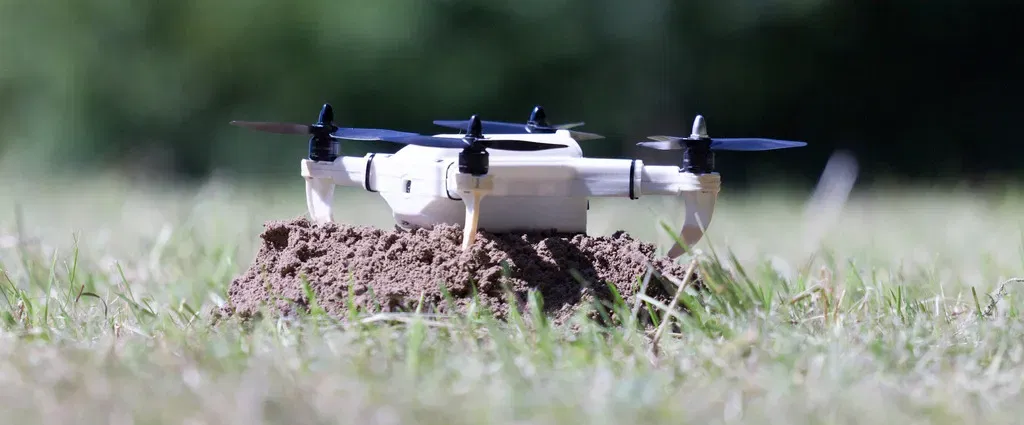

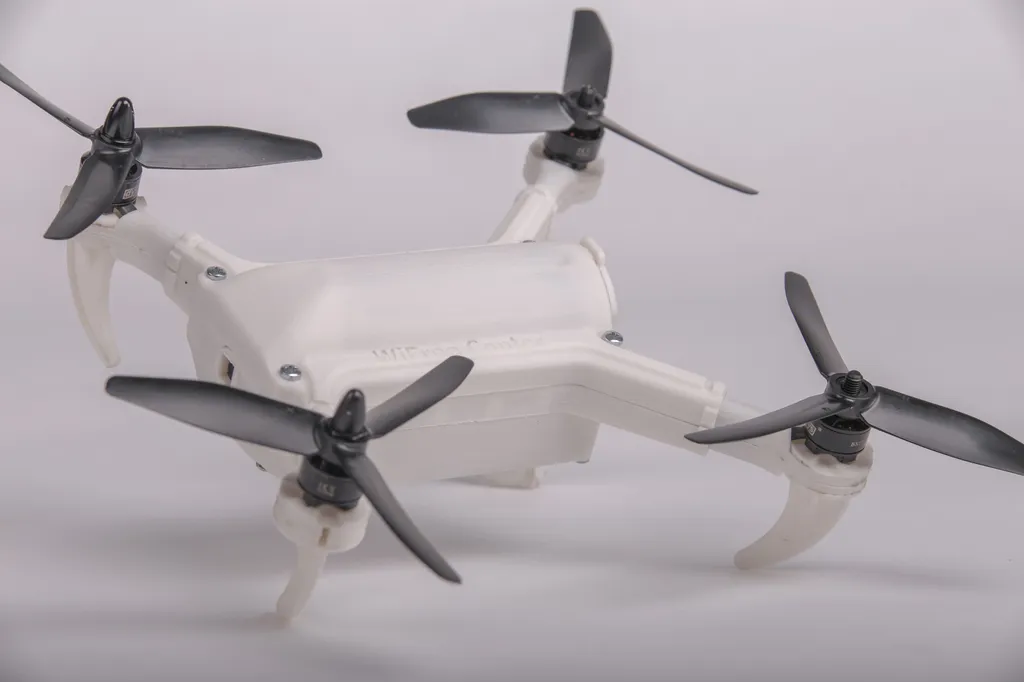

Mô tả trong vài từ: WiFree Copter là một chiếc Copter 100% in 3D, với một Raspberry Zero và một bộ điều khiển bay nhỏ bên trong, được điều khiển qua WiFi bao gồm phát trực tiếp qua Smartphone Android. dựa trên DIY!

Đây là Dự án WiFree: http://open-diy-projects.com/wifree-copter/

Đây là ỨNG DỤNG Android: http://open-diy-projects.com/topic/die-android-app/

Đây là HÌNH ẢNH cho Rasp:http://open-diy-projects.com/topic/raspberry-pi-image-installation-und-verkabelung

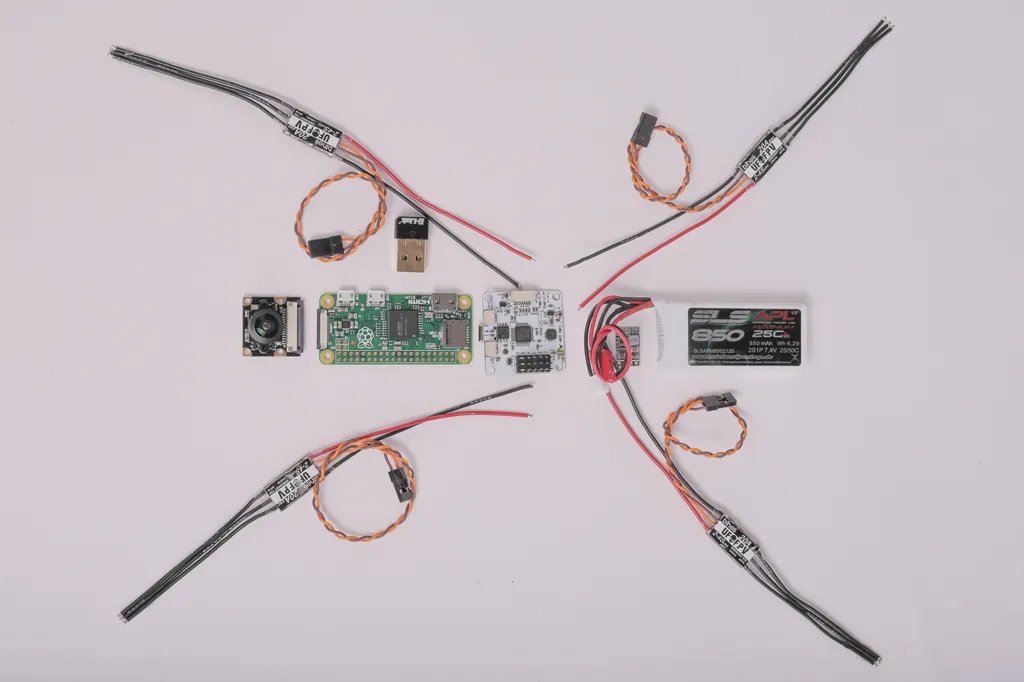

Thông tin kỹ thuật:

WiFree Copter

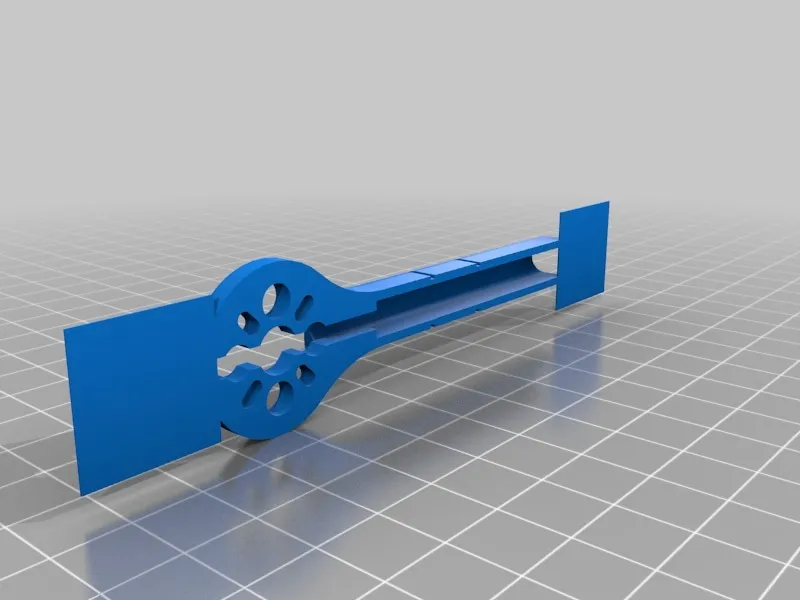

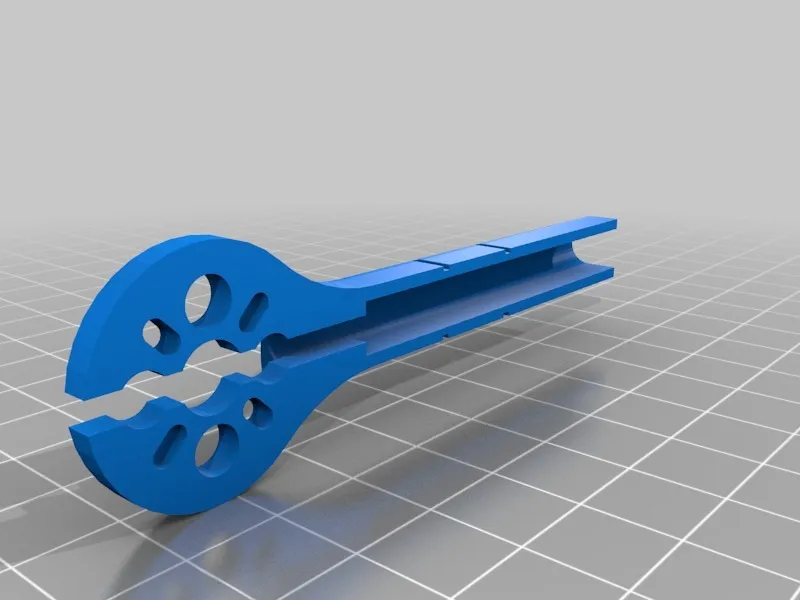

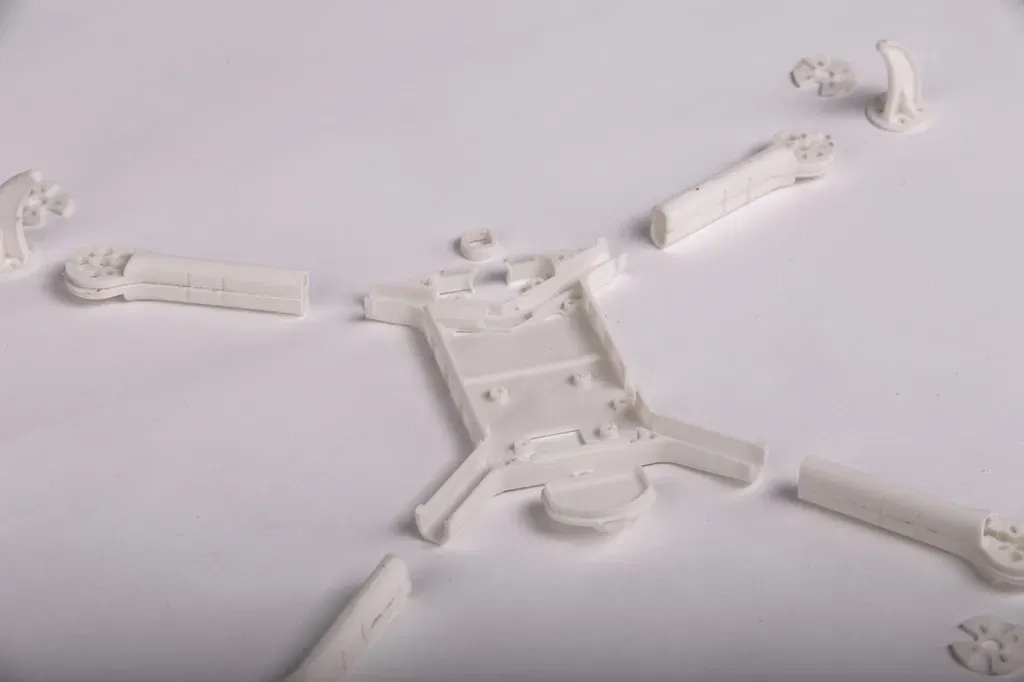

– Khung 100% in 3D bằng HighTemp PLA

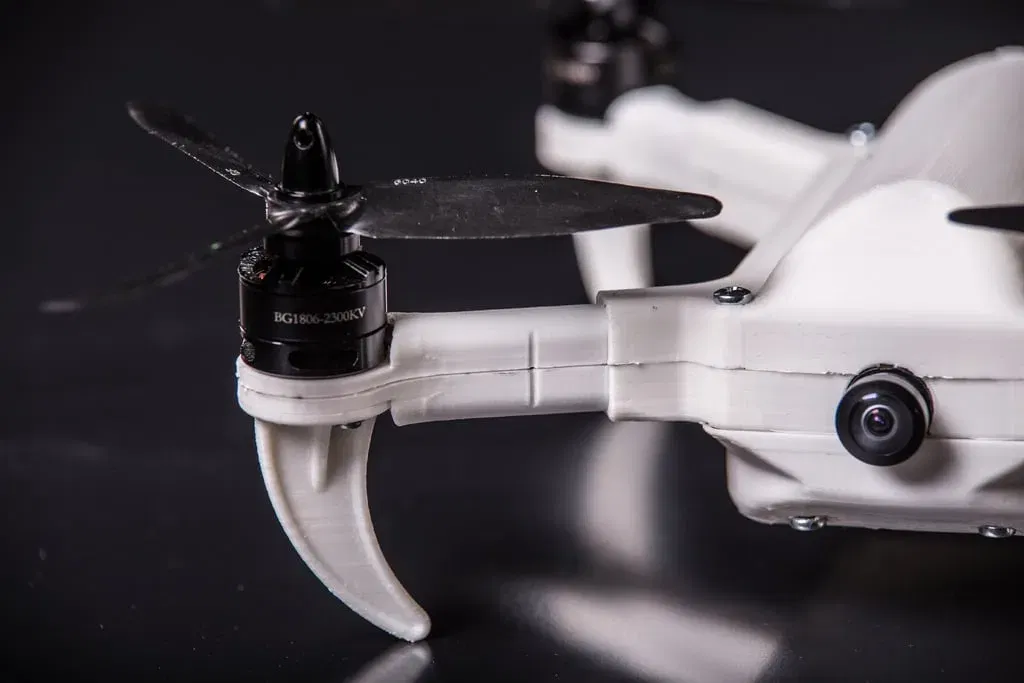

– Động cơ Eachine BG1306 3100KV

– ESC BLHeli20A OneShot 125 OPTO 2-4s

– cánh quạt 5" ví dụ 3x5×4

– Bộ điều khiển bay CC3D (hoặc Naze32....)

– Raspberry Zero hoặc Raspberry A+ hoặc B+ (khung được thiết kế cho tất cả!)

– Camera Raspberry (tất cả các phiên bản)

– Dongle Wlan tối thiểu

– Bộ chuyển đổi 5V DC/DC (cho bộ điều khiển bay và Rasp.)

– Pin 2S/850mAh

– Trọng lượng không có pin 238g, (Trọng lượng có pin 290g (SLS 850mAh 2S))

Thời gian bay khoảng 8 phút!

Giới thiệu:

Chúng tôi thường nghe: "Tôi muốn xây dựng một chiếc Copter tốt, tôi cần gì cho điều này và nó tốn bao nhiêu tiền?"

Kinh nghiệm của chúng tôi cho thấy rằng một chiếc Copter tự làm với tất cả các phụ kiện, như điều khiển từ xa, bộ thu, thiết bị camera, v.v., cần rất nhiều thời gian và cũng tiêu tốn một số tiền. Xây dựng một chiếc Copter thường là một vấn đề rất phức tạp. Tuy nhiên, một chiếc copter đồ chơi hoàn chỉnh, rẻ hơn không có gì liên quan đến mô hình và hiệu ứng học tập. Những thứ như vậy thường kết thúc sau một thời gian ngắn như một nguồn tài nguyên đắt tiền trong rác.

WiFree Copter là bằng chứng tốt nhất về việc ý tưởng open-DIY có thể được hiện thực hóa!

Tại đây, chúng tôi muốn cho phép những người đam mê công nghệ xây dựng một chiếc Copter mới, được điều khiển bằng smartphone. Điểm đặc biệt là, chúng tôi có phát trực tiếp WiFi trên màn hình Smartphone nữa!

Ở đây, tất cả các công nghệ được kết hợp - từ in 3D, kỹ thuật điện, một Rasperry Pi và một ứng dụng điện thoại thông minh đến điều khiển Copter.

Ý tưởng phía sau là một khái niệm cơ bản mô-đun, chúng tôi muốn đảm bảo rằng thanh niên, những người đam mê công nghệ, người mới bắt đầu với Copter, sinh viên và các trường học có thể tận hưởng việc chế tạo và học hỏi. Do đó, tất cả thông tin kỹ thuật, bản vẽ, dữ liệu in ấn và danh sách nguồn gốc được mô tả. Diễn đàn thảo luận của chúng tôi là một nền tảng cho ý tưởng, câu hỏi và cải tiến, ở đây chúng tôi hoan nghênh bất kỳ sự hỗ trợ tích cực nào!

Các bộ điều khiển bay có thể là các bộ điều khiển bay phổ biến, vì chúng đã được cài đặt trong nhiều Copter khác nhau: hoặc là Naze32, CC3D hoặc Flip32. Bộ điều khiển nhận tín hiệu điều khiển từ Rasperry và điều chỉnh sự ổn định của các chế độ bay khác nhau và các Copter.

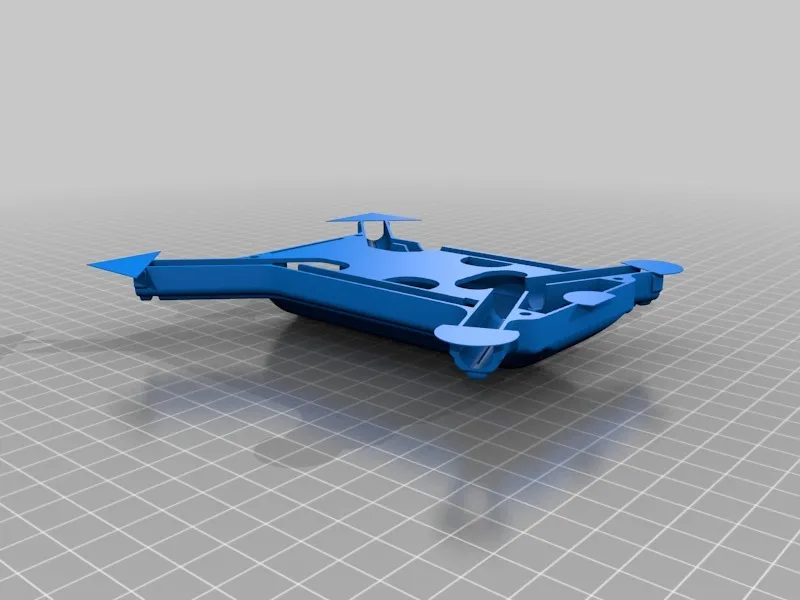

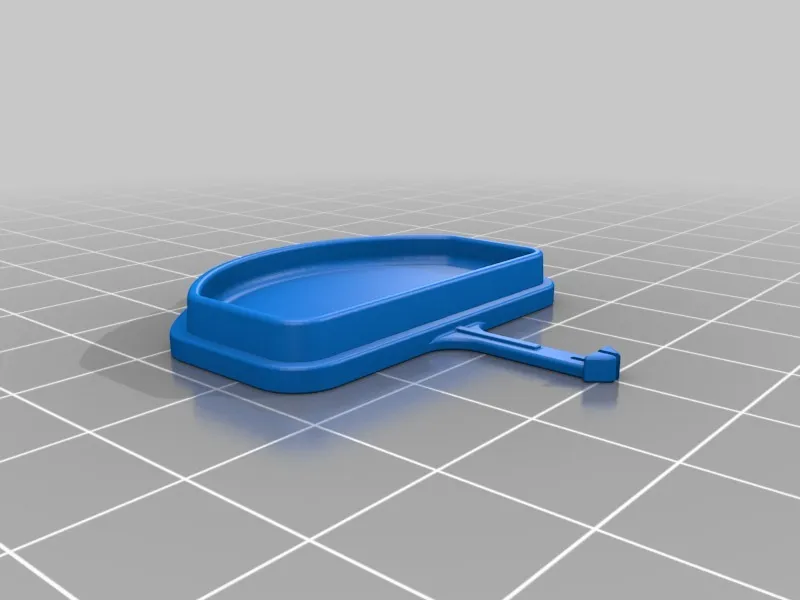

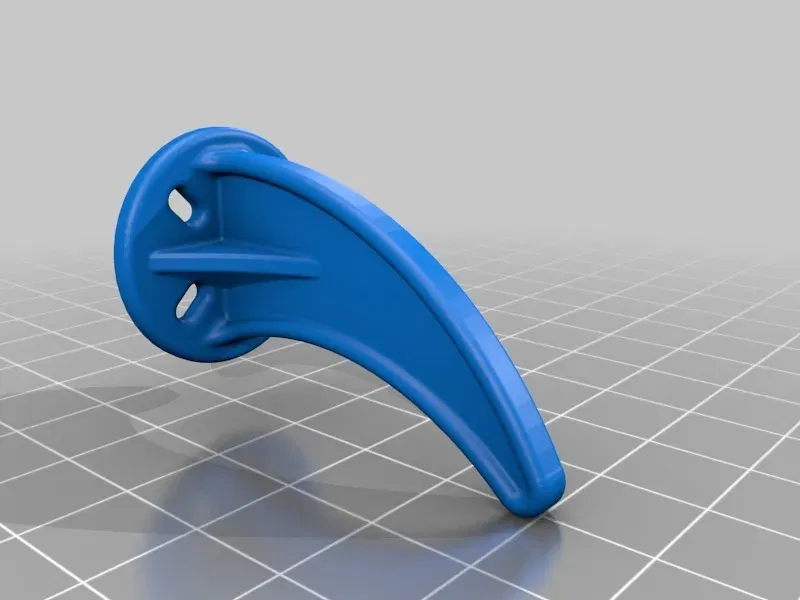

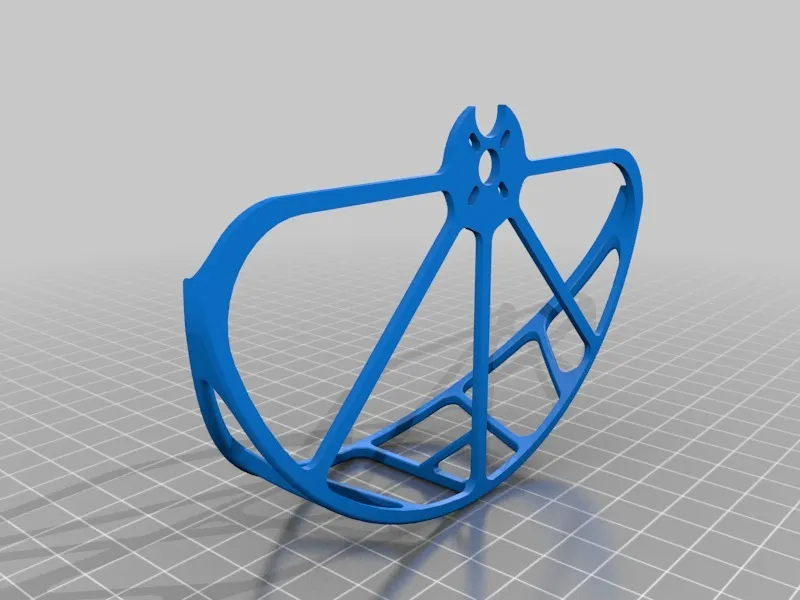

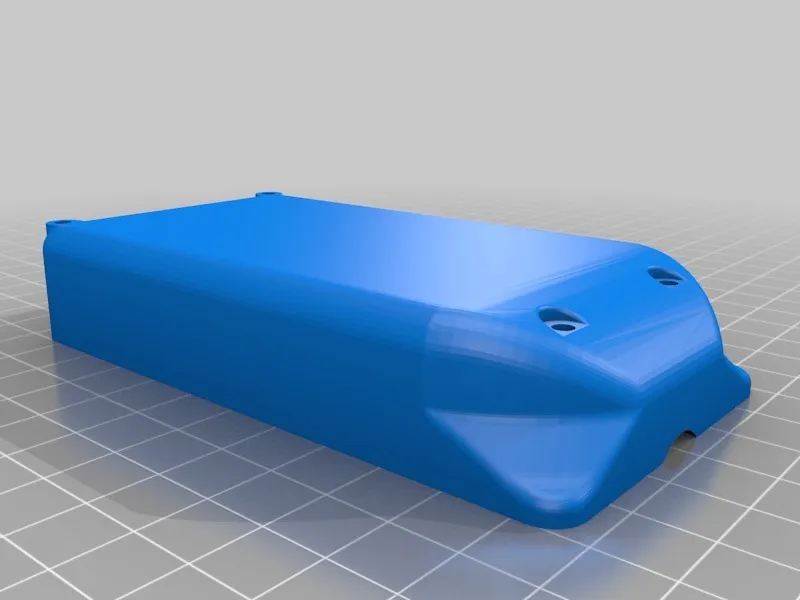

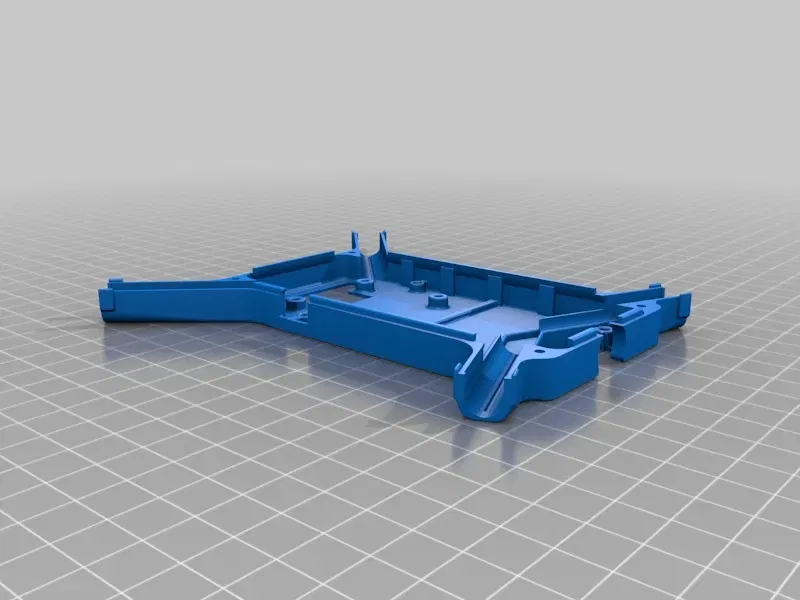

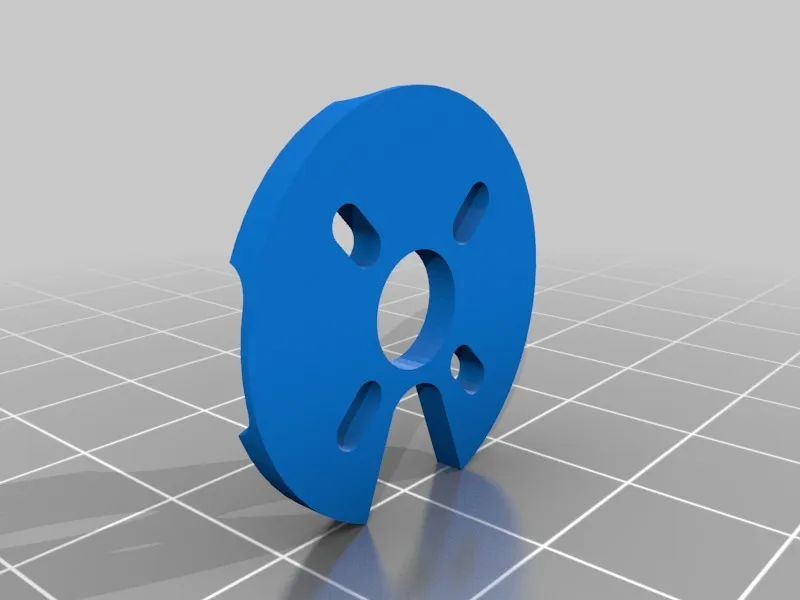

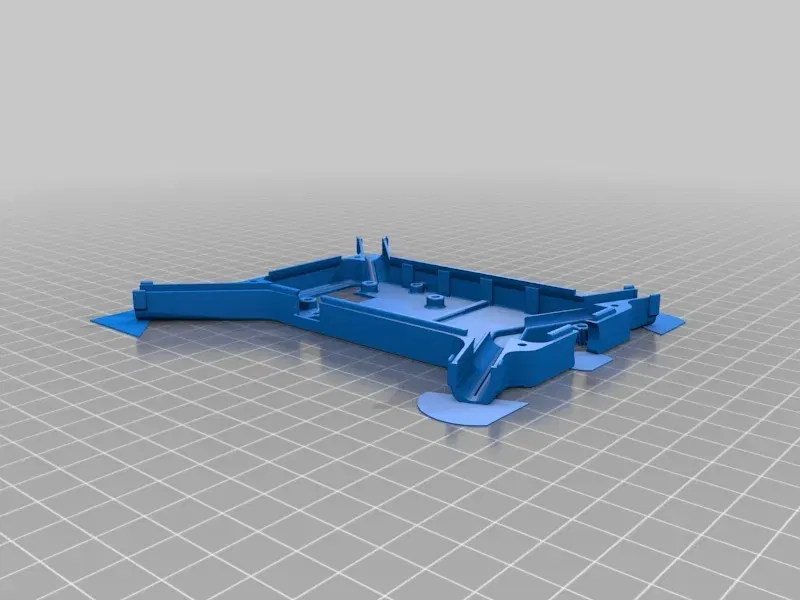

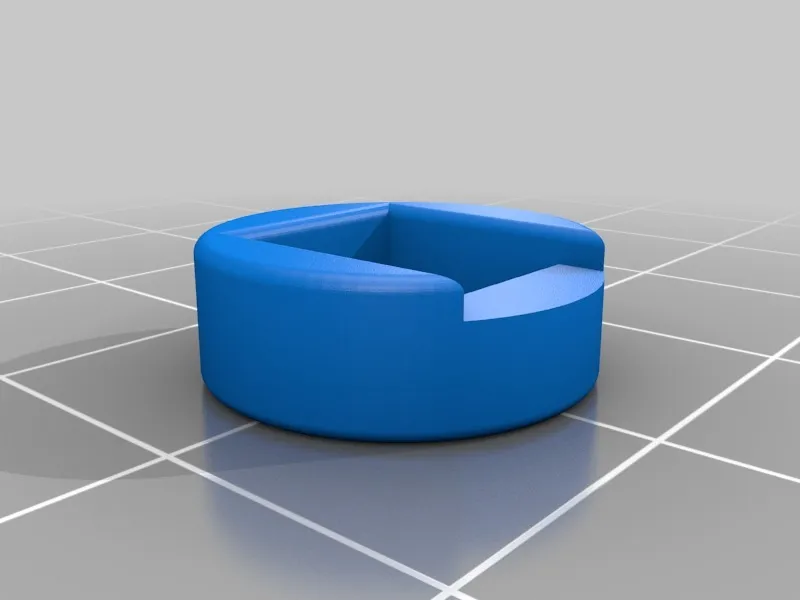

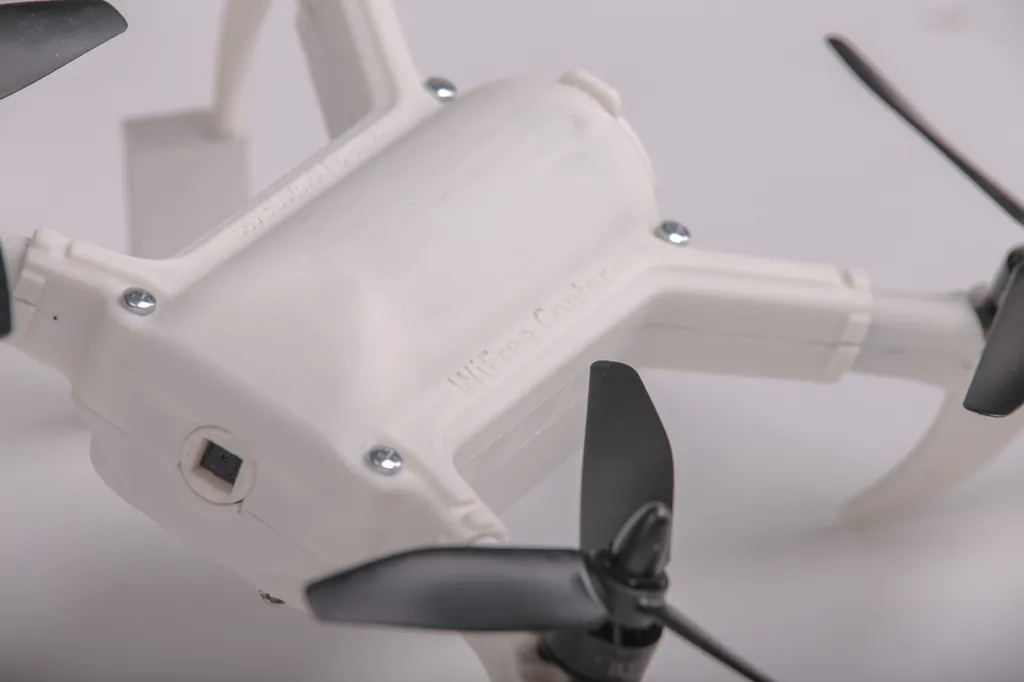

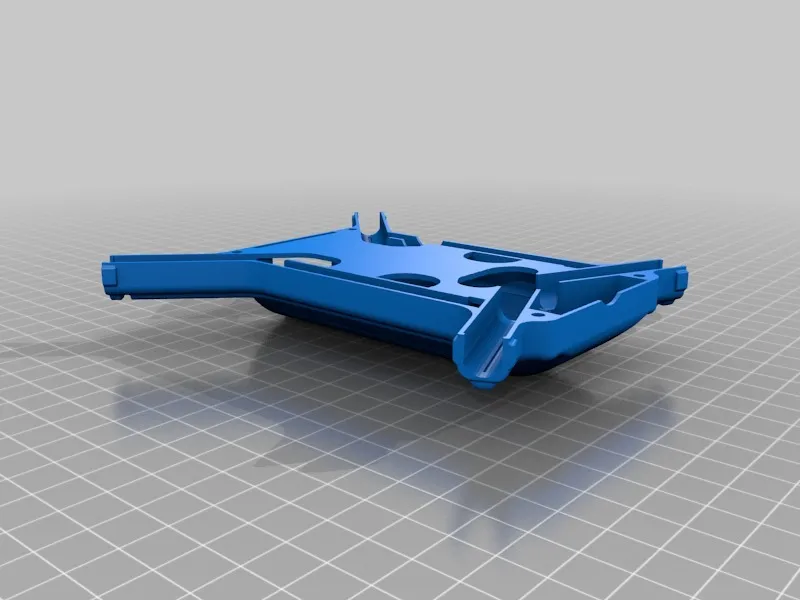

Cơ khí và khung in 3D hoàn toàn kín - do đó, điện tử bên trong được bảo vệ. Đồng thời, mỗi phần của khung có thể được thay thế trong tương lai gần mà không cần phải tháo rời chỉ một mối hàn hoặc kết nối! Về filament, chúng tôi tập trung vào PLA H-T có khả năng chịu nhiệt cao.

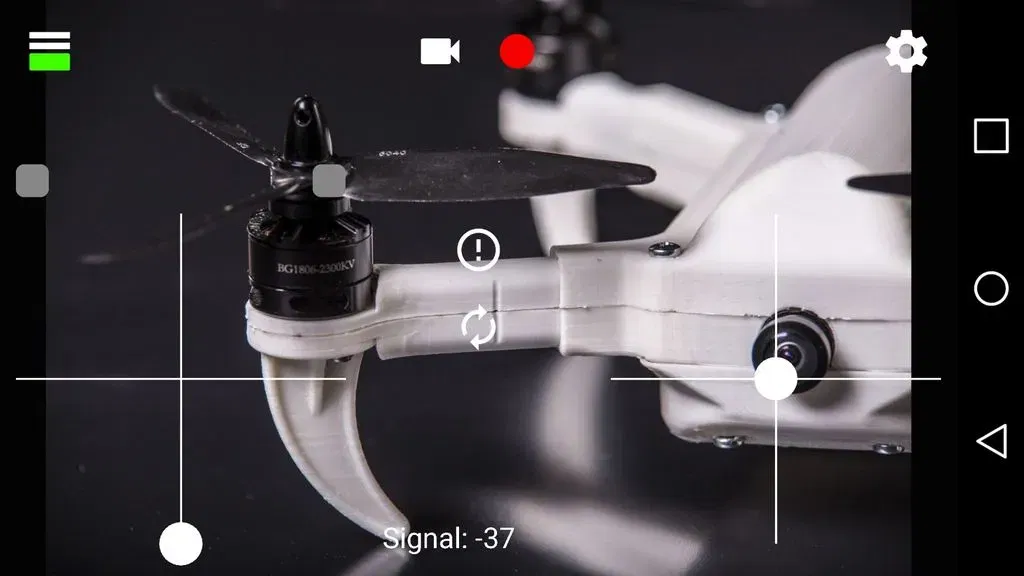

Ứng dụng điện thoại thông minh và hệ điều hành của Rasperry cho phép điều khiển tất cả các trục của các copter và phát trực tiếp Live-FPV của các copter.

Cài đặt In

Thương hiệu máy in:

RepRap

Máy in:
