RODAM LK1 (Alfawise U20) Kẹp Cuộn Chỉ Phiên Bản 1.2

Tôi đã dùng cái kẹp cuộn chỉ (spool holder) Ender 3 của Rodam làm trên cái Ender 3 Pro của mình và muốn dùng chung loại kẹp này cho cái Longer LK1.

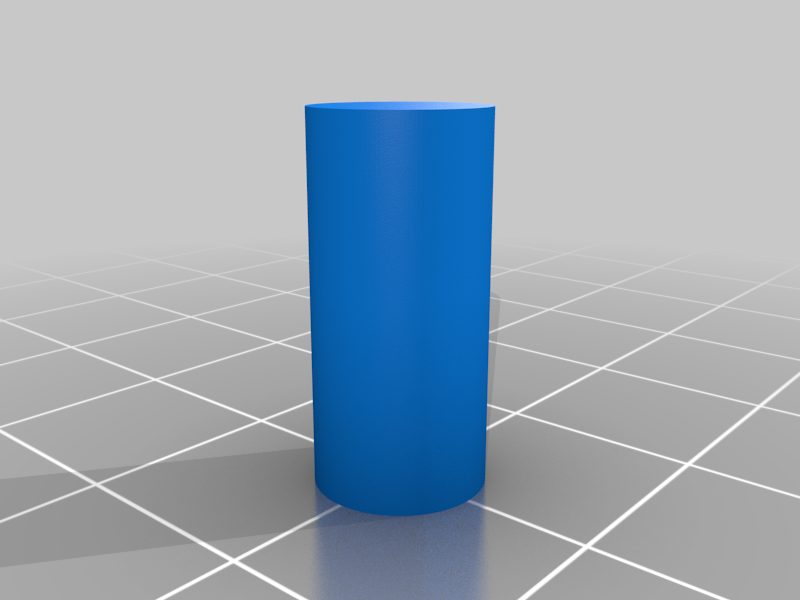

Bạn in ra ba cái thanh tròn (dowel), rồi dùng vòng bi xe trượt pa-tanh loại 608 thông thường gắn vào mỗi thanh tròn, sau đó lắp các thanh tròn này vào khe trên kẹp cuộn chỉ.

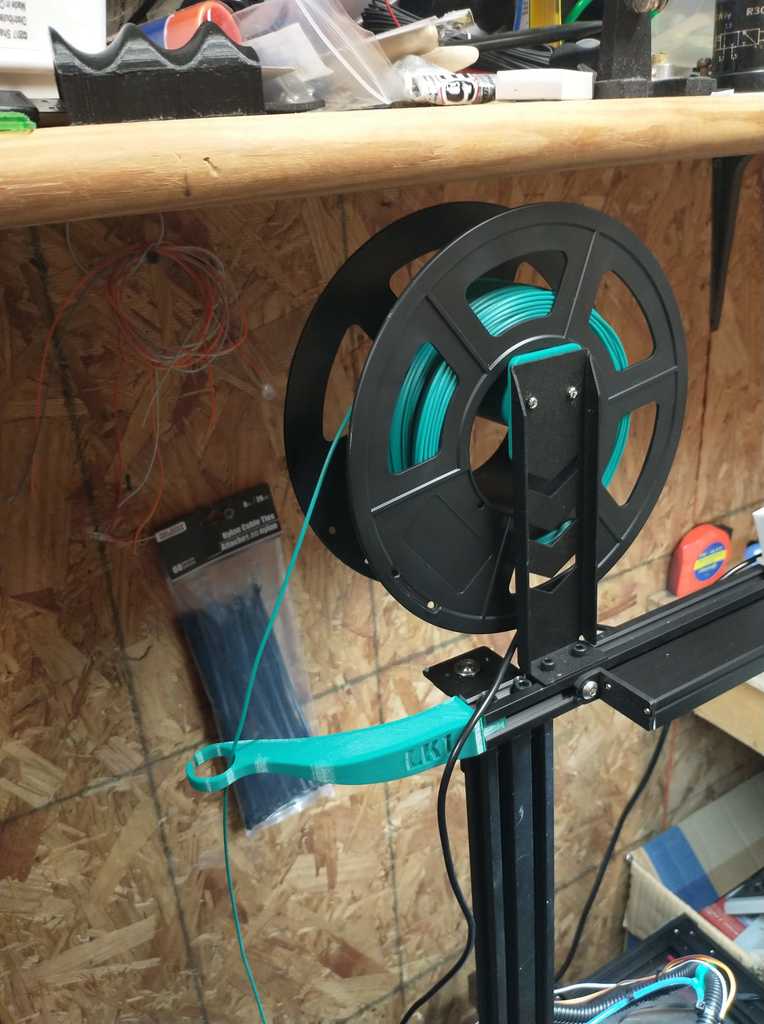

Kẹp cuộn chỉ gắn vào cái giá đỡ kim loại của kẹp cuộn chỉ gốc bằng chính ốc 3mm dùng để giữ cái kẹp gốc.

Cái này được làm dựa trên hai mẫu, nhưng Thingiverse chỉ cho phép tôi ghi công một cái.

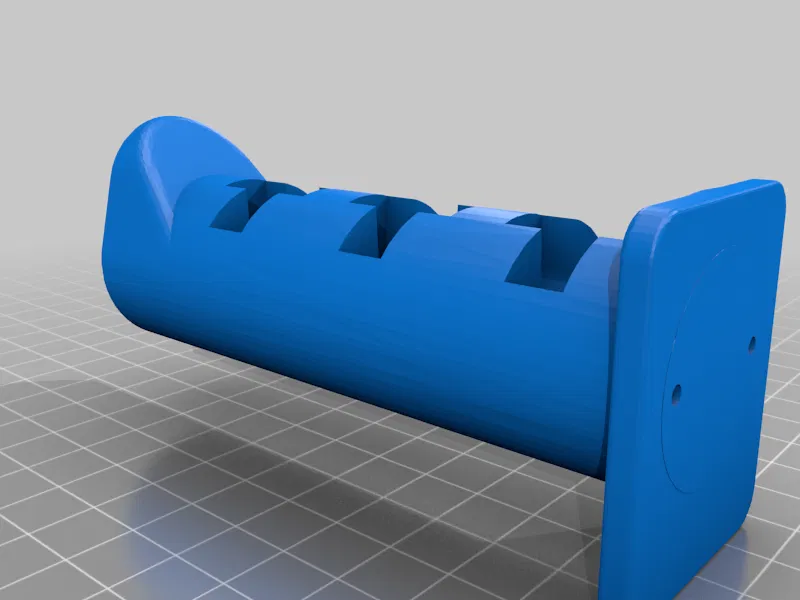

Phần thân chính của kẹp cuộn chỉ là từ mẫu này. https://www.thingiverse.com/thing:3502973

Phần đế phía sau là từ mẫu này. https://www.thingiverse.com/thing:4609728

Tôi dùng Tinkercad để chỉnh sửa mẫu này.

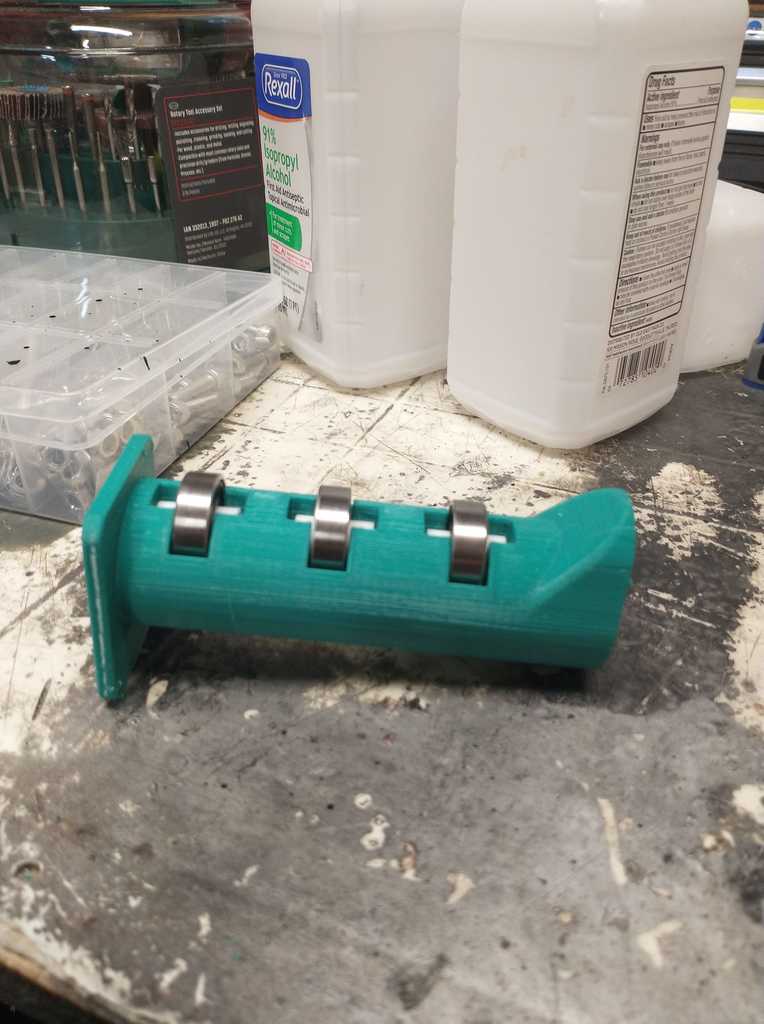

Đây là phiên bản 1.2. Phiên bản 1.0, tôi chưa ghép phần đế với kẹp đúng cách trong Tinkercad. Phiên bản 1.1 (như trong hình) thì kẹp bị lệch sang phải quá nhiều so với đế. Phiên bản 1.2 đã sửa cả hai lỗi này.

Các bạn cứ tự nhiên chỉnh sửa và chia sẻ phiên bản của mình nhé.

Cài đặt in

Máy in:

Longer LK1

Rafts:

Không

Supports:

Có

Độ phân giải:

0.28mm

Infill:

20%

Nhựa in:

SUNLU PLA

Xanh lá cây

Ghi chú:

Tôi in mẫu này theo chiều ngang như các bạn thấy trong hình. Tôi đã in với 5 lớp tường để tăng độ cứng.
