Đèn tự chế "ăn theo" Dyson

Tôi thực sự thích các tác phẩm và kênh YouTube của Steven Bennett, nhưng thiết kế của ông ấy quá phức tạp để tôi có thể làm theo. Vì vậy, tôi đã tự mình tạo ra một phiên bản "ăn theo" với các linh kiện cơ bản và dễ kiếm hơn.

Kênh YouTube của Steven Bennett:

[https://www.youtube.com/@StevenBennettMakes](https://www.youtube.com/@Steven BennettMakes)

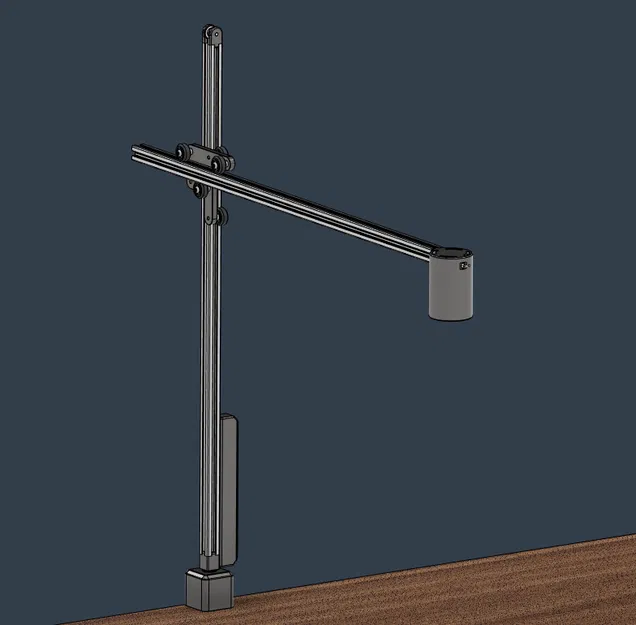

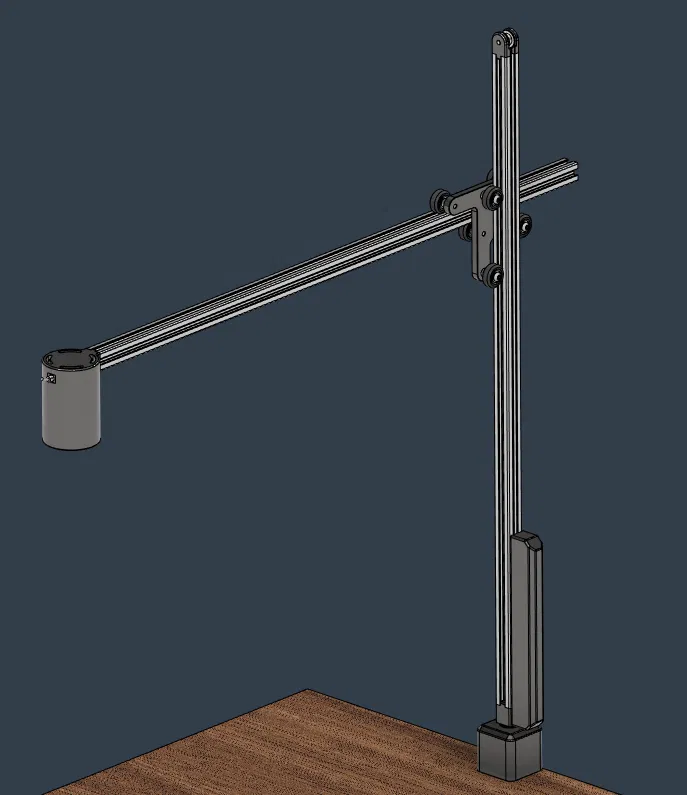

Mô hình được tạo cho các thanh nhôm định hình 20x20 mm (tôi đang dùng các thanh dài 700 mm có sẵn trên bàn làm việc) nhưng tôi khuyên bạn nên dùng thanh ngắn hơn (500-600 mm).

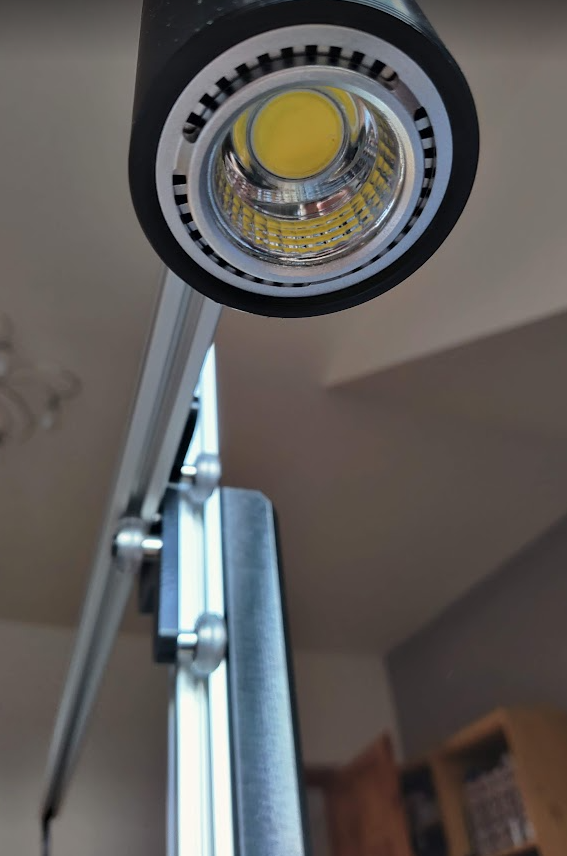

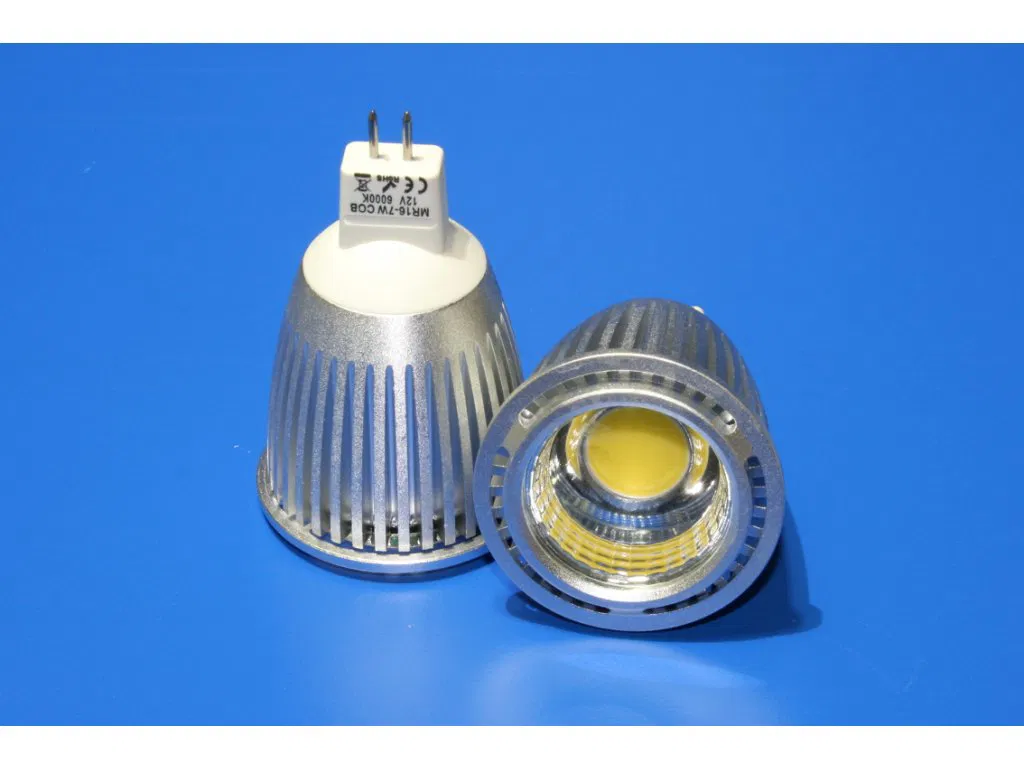

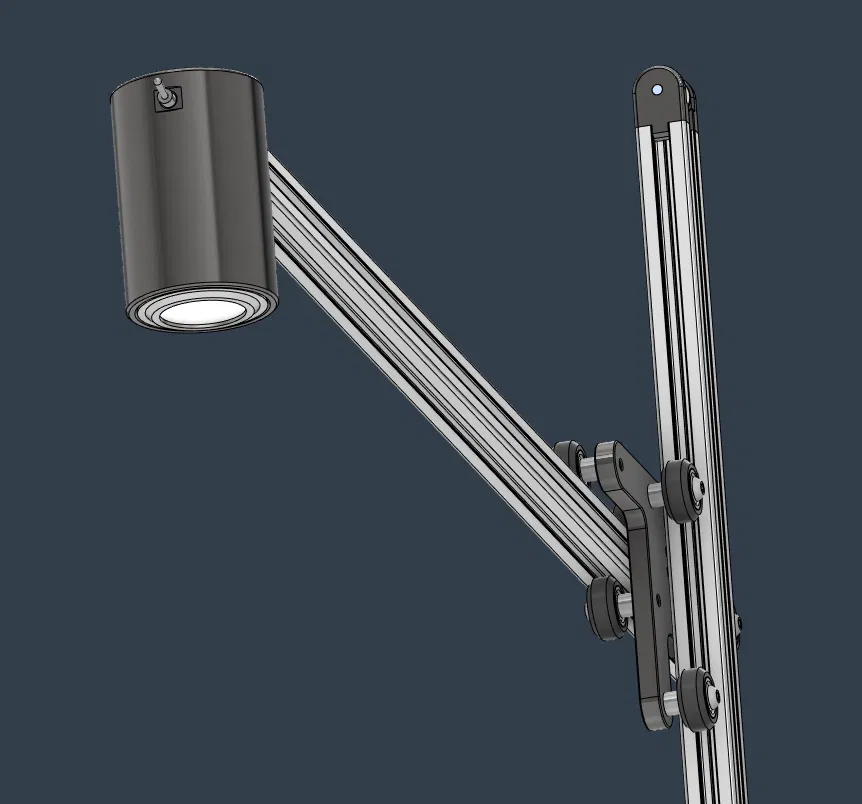

Để làm nguồn sáng, tôi dùng bóng đèn LED cơ bản (12V) với đui đèn tương ứng (loại MR16), các liên kết chỉ mang tính tham khảo, không có liên quan:

https://www.ledlumin.cz/led-bodovky-mr16-gu5-3/led-bodovka-mr16--7w--12v--studena-bila/

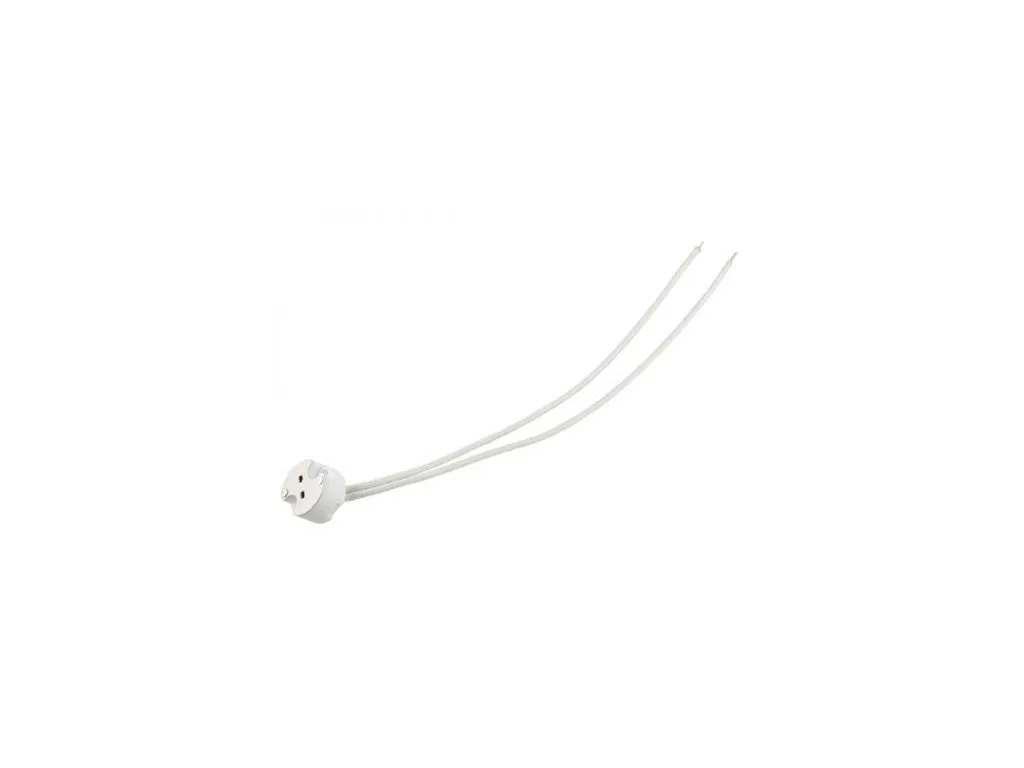

https://www.ledlumin.cz/ostatni-prislusenstvi/keramicka-patice-narva-mr16/

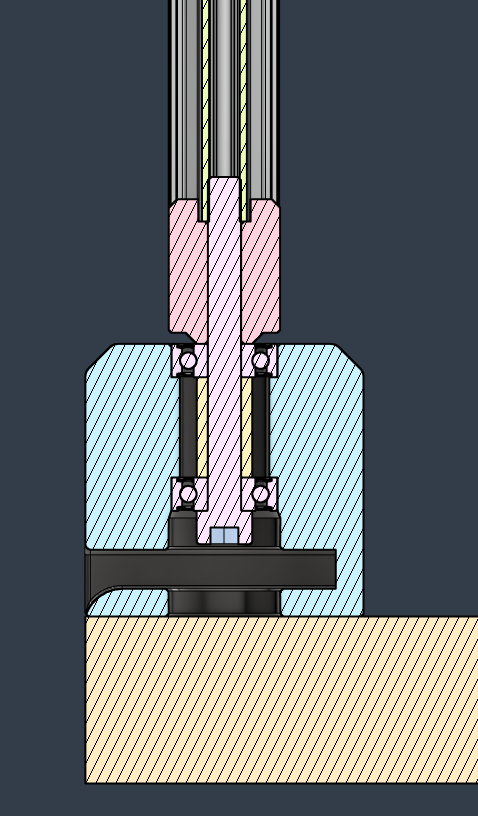

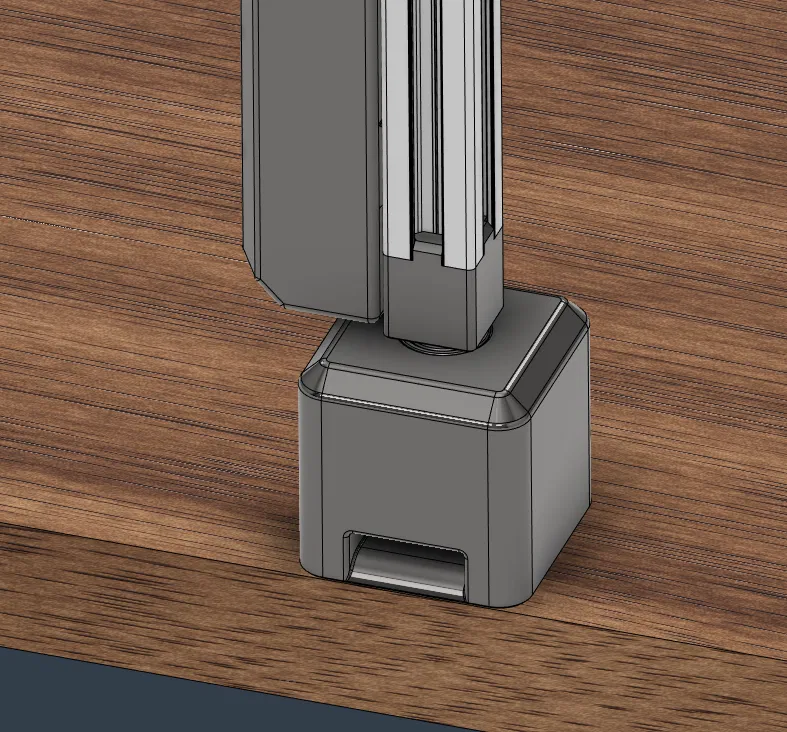

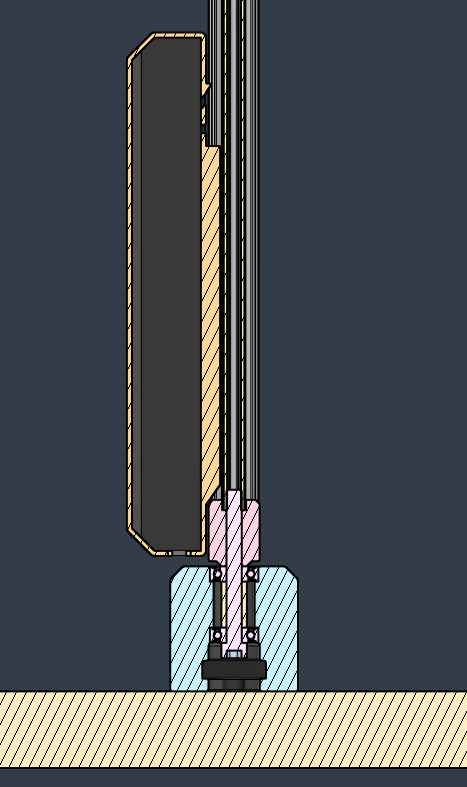

Các con lăn, puly và dây đai là các bộ phận tiêu chuẩn kiểu máy in 3D / openbuilds. Bu lông là loại metric tiêu chuẩn. Vòng bi ở đế là loại 626, nên dùng loại 2Z. Bạn sẽ thấy chi tiết hơn từ bản lắp ráp .step.

Nên in với số lớp vỏ dày (4+) bằng vật liệu ít bị chảy dão vì các bộ phận (đặc biệt là phần chữ thập trung tâm) chịu ứng suất liên tục. Bóng đèn không nóng, vì vậy PETG là vật liệu tối ưu nhất cho bản in.

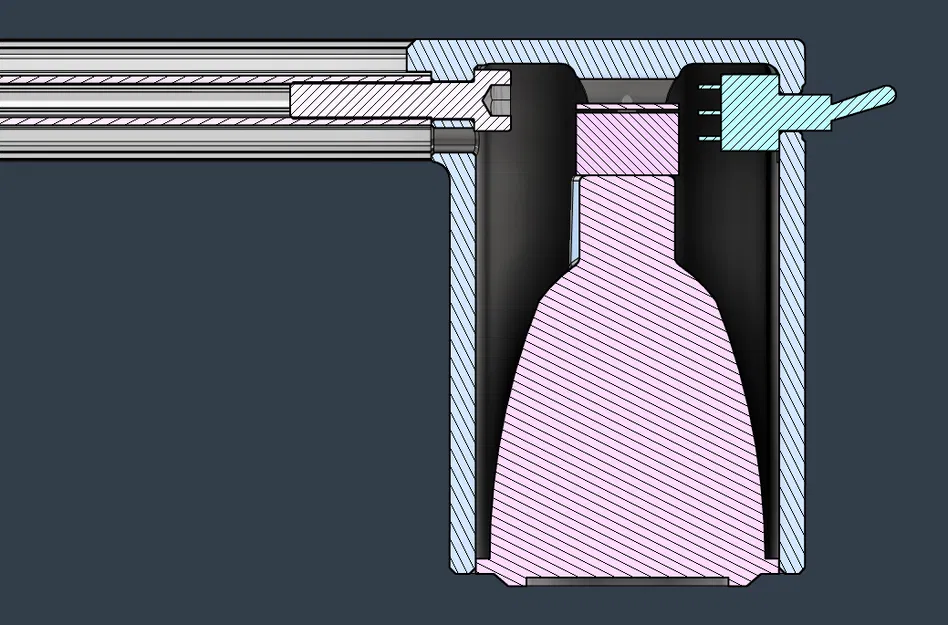

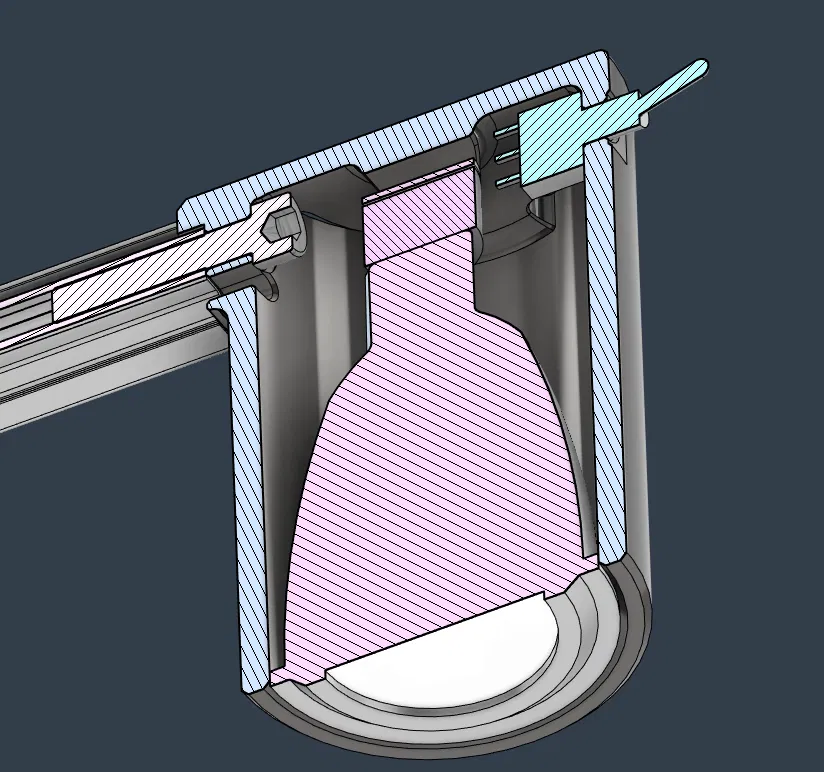

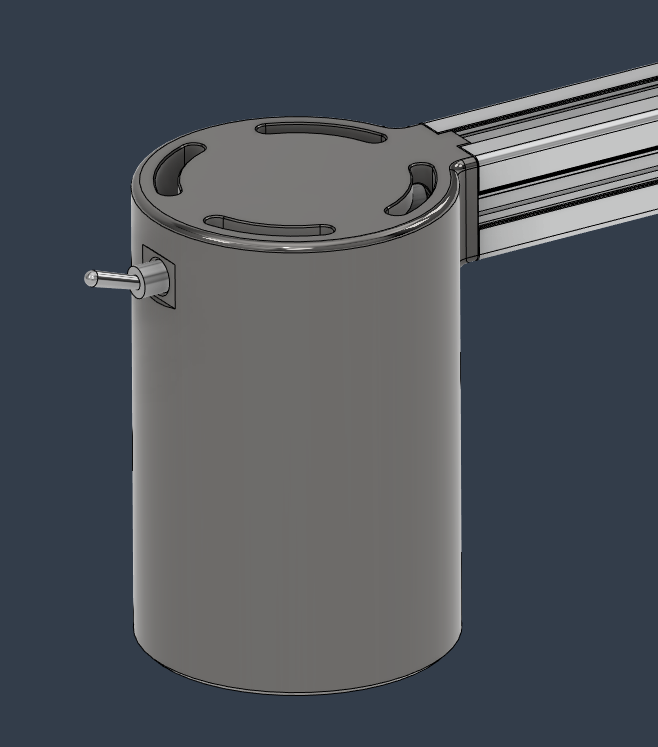

Về phần dây điện, cá nhân tôi đã nối dây nguồn 12V bằng dây bọc vải xuyên qua thanh nhôm ngang đi thẳng tới công tắc, công tắc này ngắt dây +12 V (vị trí bật là LÊN!).

Đối trọng cần được đổ đầy bi chì, càng nhỏ càng tốt (nhưng phải đổ đầy hoàn toàn). Dây đai đi qua các lỗ trên thanh chữ thập chính và đối trọng, được cố định bằng keo siêu dính (chủ yếu bám vào các khe, keo siêu dính chỉ để cho chắc ăn).

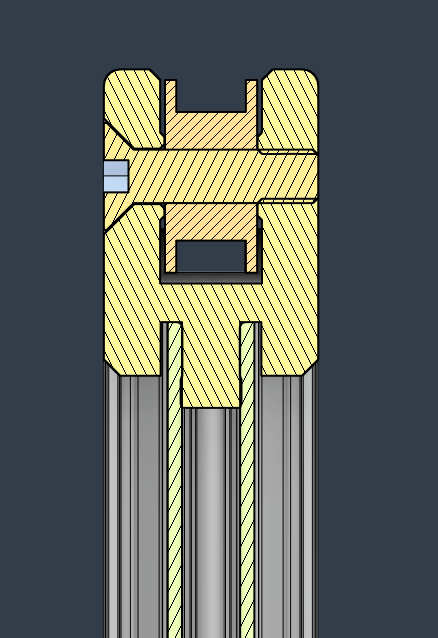

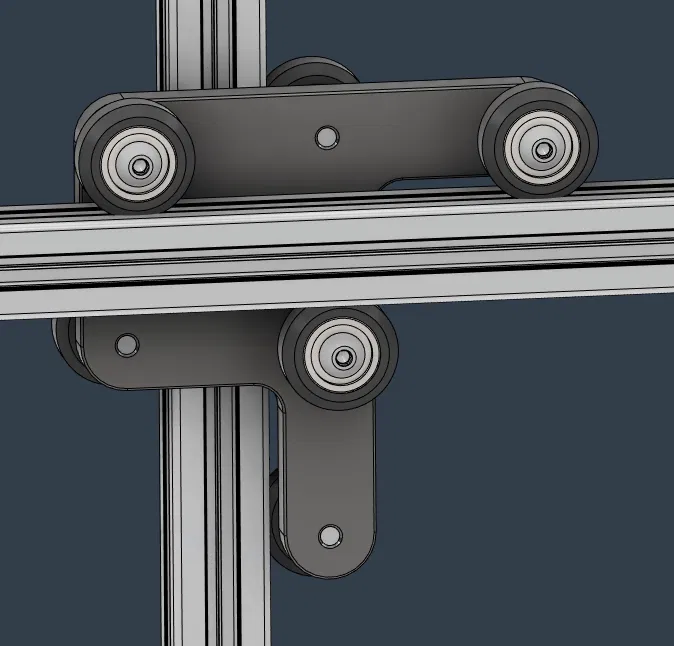

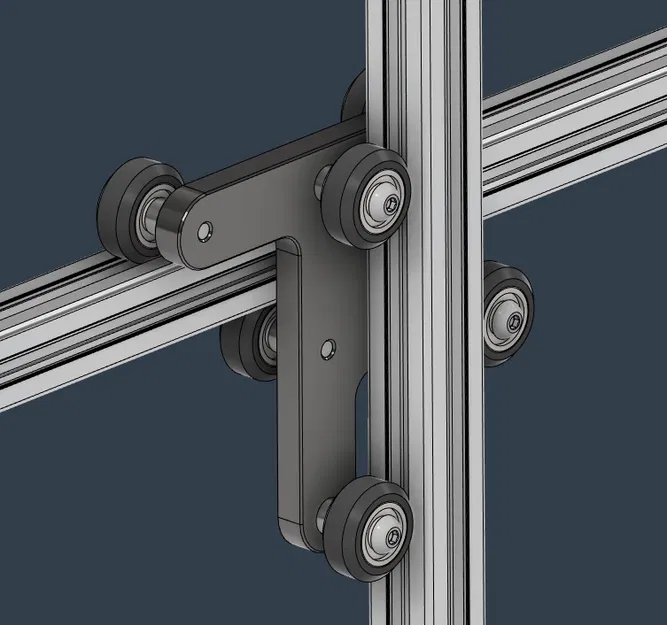

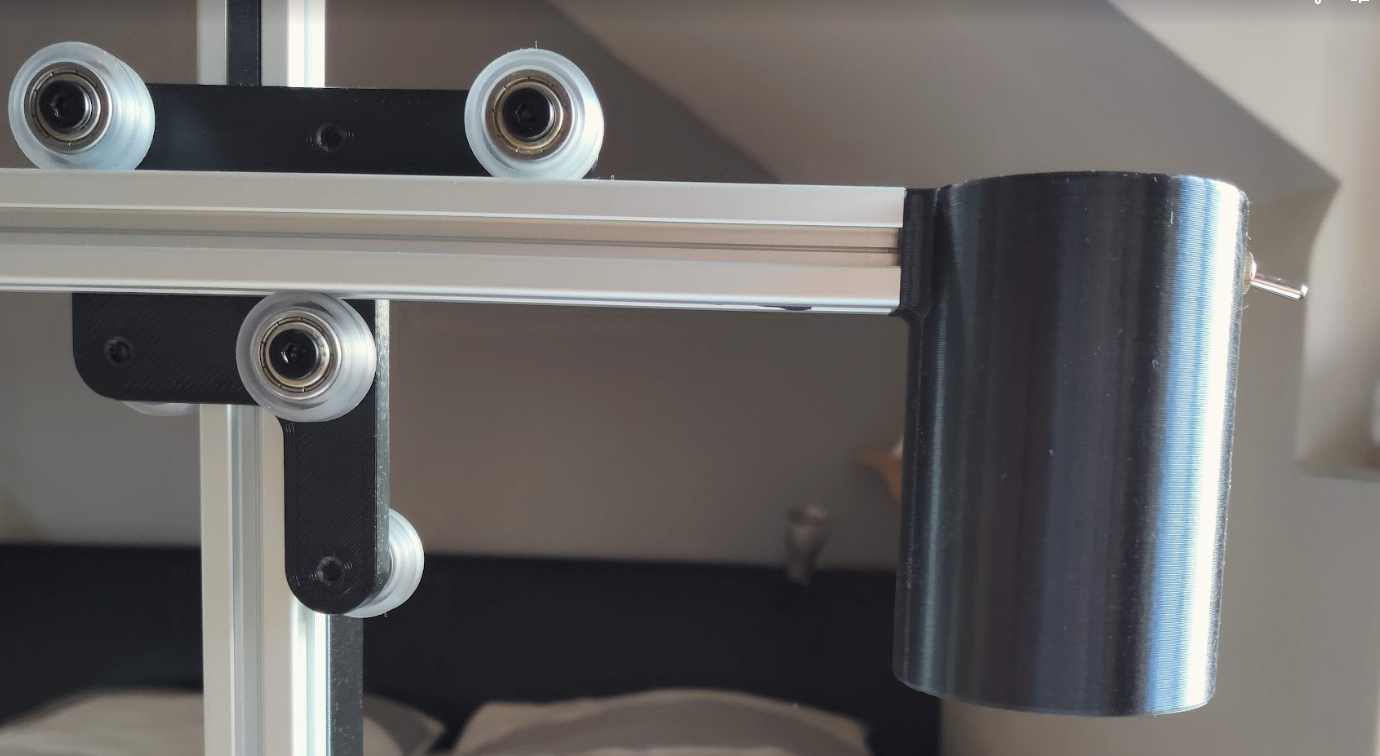

Một điểm khác biệt lớn so với đèn DIYson "nguyên bản" là không có đai ốc lệch tâm. Chỉ sử dụng các ống đệm dài 7 mm (hoặc 8 mm hoặc bất kỳ loại nào bạn có) và các con vít đi trực tiếp vào các lỗ ren trong phần chữ thập trung tâm - không cần đai ốc nào cả, các vít chịu tải ngang, không phải tải dọc, vì vậy việc in ren là cách làm đúng đắn. Độ căng để chuyển động mượt mà không có độ rơ đến từ hoa văn lỗ được nén sẵn trên phần chữ thập trung tâm (nó cần hơi biến dạng một chút để các con lăn trượt trên thanh nhôm - có thể cần điều chỉnh tỷ lệ để phù hợp với thanh nhôm của bạn).

Cứ tự nhiên hỏi bất cứ điều gì, chúc các bạn in tốt, ảnh đóng góp rất được hoan nghênh!
