Adapter Sprite Pro Reverse Bowden

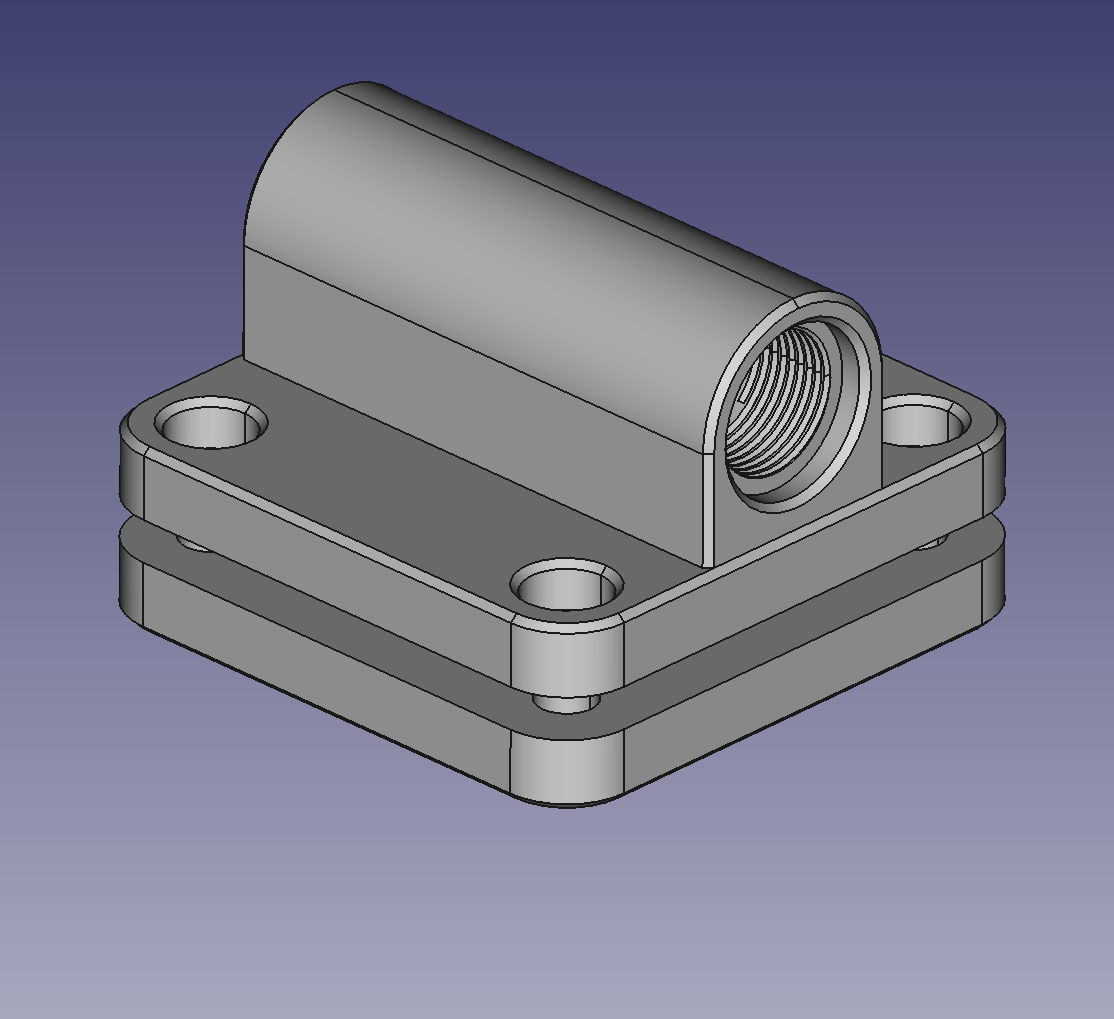

Nâng cấp extruder Creality Sprite Pro lên cấu hình reverse bowden. Bộ adapter này giúp kết nối extruder Sprite Pro với hệ thống bowden ngược. Thích hợp cho Ender 3 V2 và các máy khác. Hướng dẫn in và BOM chi tiết kèm theo.
Mô tả
Cái này nâng cấp extruder Creality Sprite Pro lên cấu hình reverse bowden. Mình chỉ mới thử trên Ender 3 V2 thôi nha, nên mọi người cứ thoải mái chỉnh sửa lại cho phù hợp với setup của mình nha.
Lưu ý là có một bộ phận được liệt kê là M10-0.75 x 5mm heat set threaded insert. Chỗ này thì cái đầu nối ống PTFE sẽ vặn vào trên mount của extruder. Mình lấy cái cũ trên Ender 3 V2 (lấy ra bằng máy hàn ở 250°C).

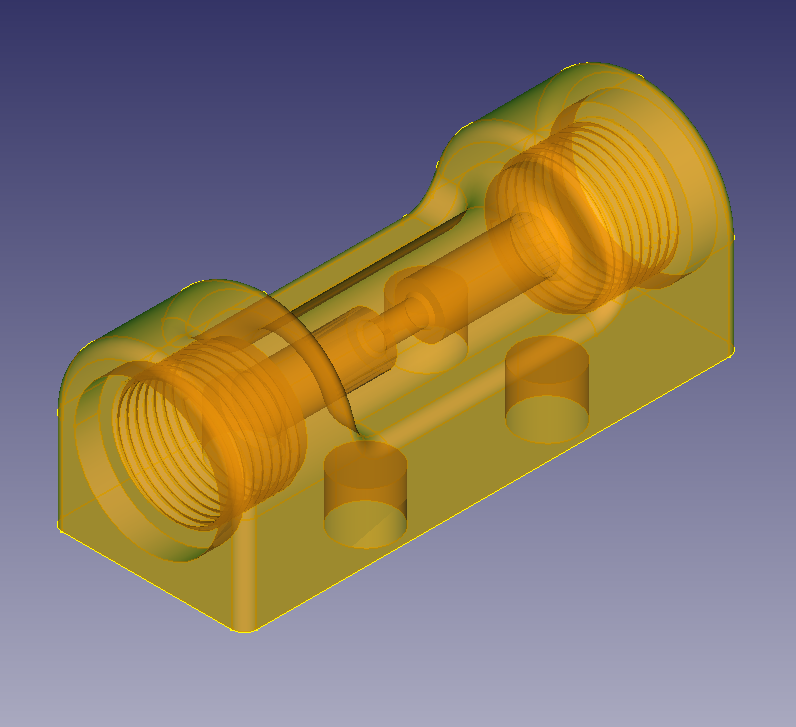

Mốt mình muốn làm một phiên bản dùng heat set inserts cho mọi chỗ gắn đầu nối PTFE, nhưng giờ thì cái Coupler này chỉ dùng ren in thôi.

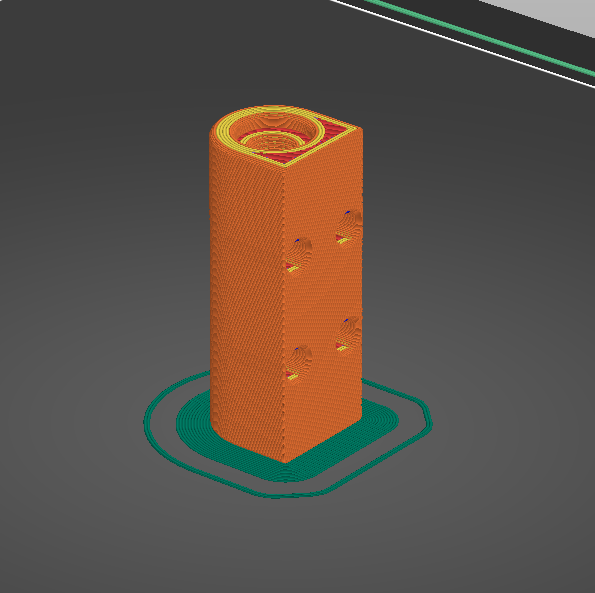

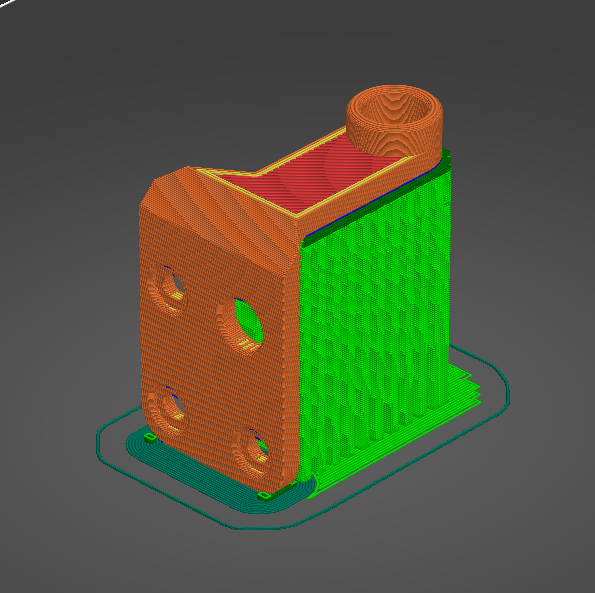

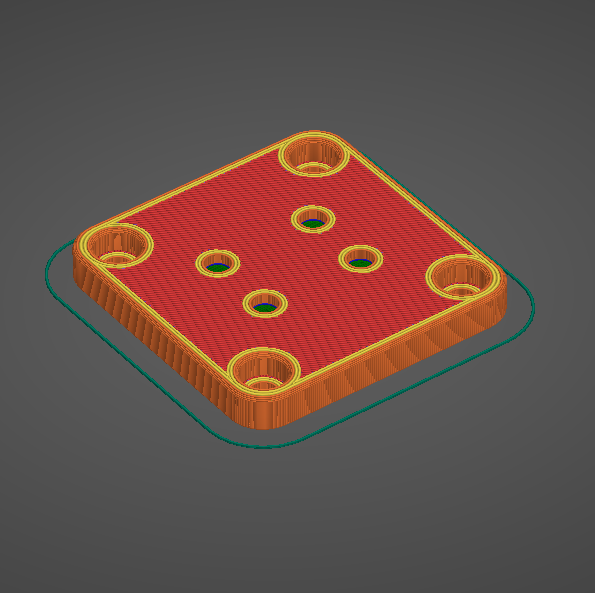

Mình có đính kèm hình ảnh về hướng in tốt nhất nè.
BOM
Số lượng
Sản phẩm
Độ dày lớp (mm)
Ruột (%)
Vật liệu
1
Coupler.stl
0.8-0.16
25-50
≥ PLA+
1
Top.stl
0.16-0.24
25-50
≥ PLA+
1
Bottom.stl
0.16-0.24
25-50
≥ PLA+
1
Mount.stl
0.8-0.16
100
≥ PLA+
4
M3x6mm heat set threaded insert
4
M3x4mm heat set threaded insert
1
M10-0.75x5mm heat set threaded insert
