FloatEx - Bộ gắn extruder không trọng lượng cho FLSUN QQS-Pro

Floatex - bộ phận gắn extruder không trọng lượng cho máy in Flsun QQS-Pro

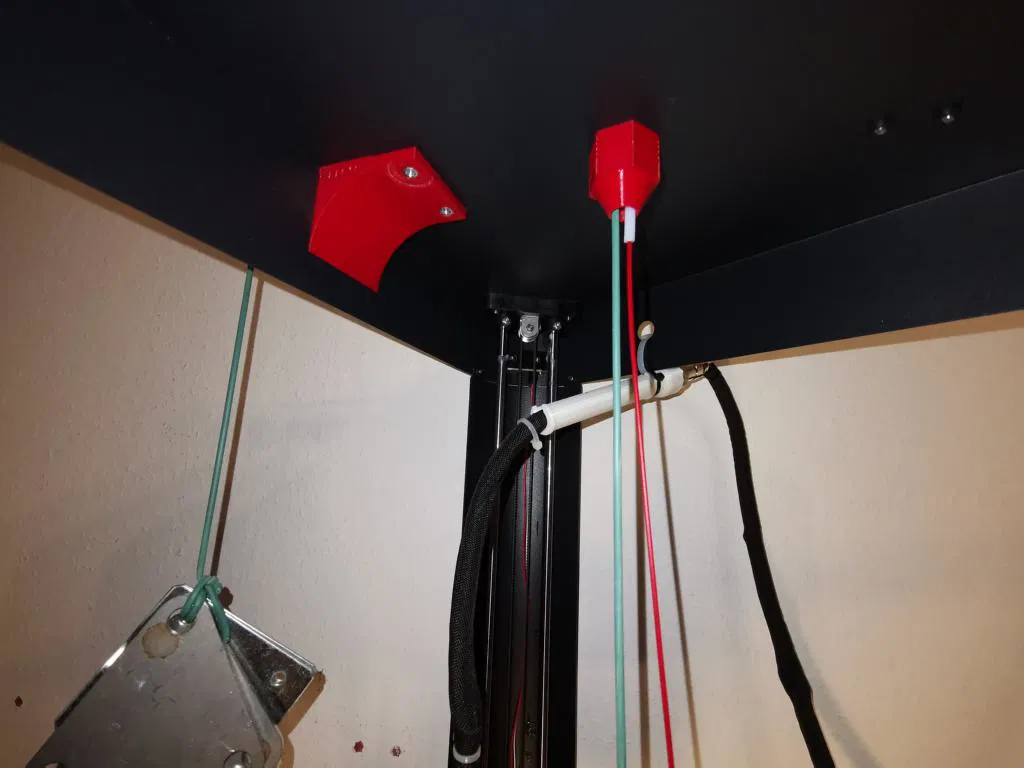

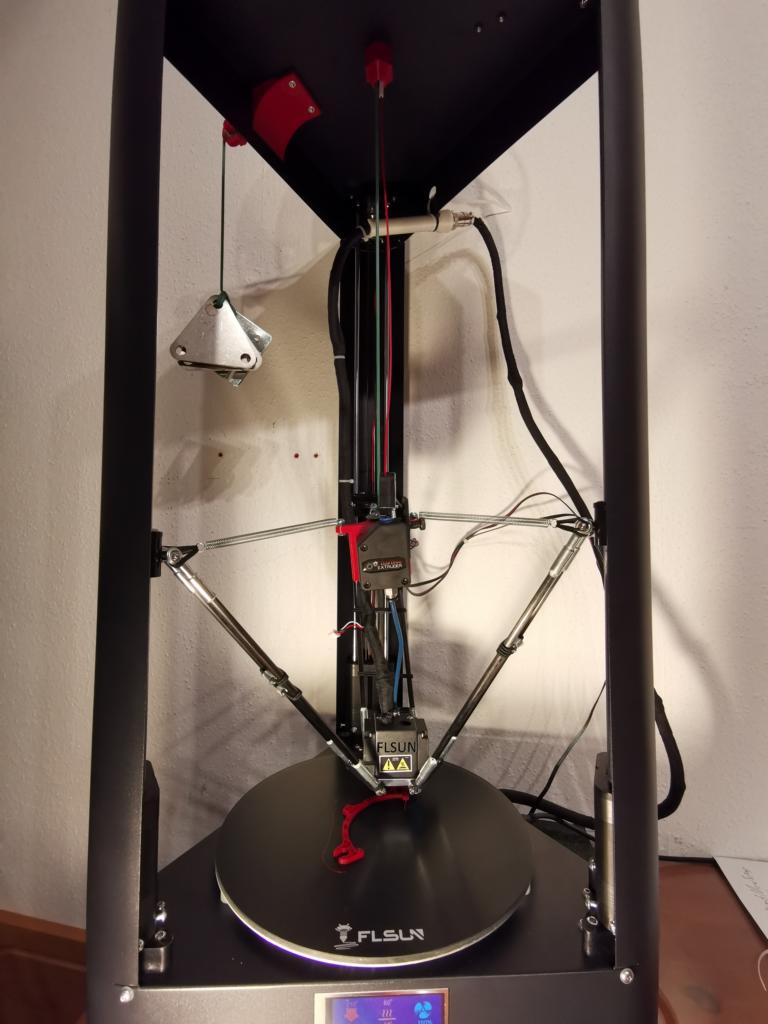

Bộ phận gắn Stepper được làm cho extruder stepper gốc nhưng nó cũng có thể phù hợp với các loại khác. Với khe hở, bạn có thể điều chỉnh dây cước vào giữa để có độ cân bằng tốt nhất giữa stepper và extruder. Hiện tại tôi đang dùng floatex với bộ phận giữ dây cước Quattro Bearing Carriage mới của mình (https://www.thingiverse.com/thing:4669014) nhưng các bộ phận giữ dây cước dạng lò xo khác cũng dùng được, giống như bộ phận gốc + vài dây thun như bạn thấy trong hình ;)

Và vâng, tôi biết thiết kế này có thể đơn giản hơn nhưng tôi thích nó như vậy :P Không, đùa thôi, xin hãy cho tôi biết nếu có bất kỳ vấn đề gì, vì đây là thiết kế tự làm thứ hai của tôi. Tôi đã chèn một đoạn ống bowden nhỏ để luồn dây tóc qua đai ốc, nó không bắt buộc nhưng có lẽ sẽ tốt hơn - với việc này, lỗ hơi nhỏ nên tôi đã dùng tay khoan một chút. Tôi sẽ làm nó lớn hơn một chút khi nào bớt lười :D, có lẽ bạn sẽ tìm thấy một số thay đổi khác cho đến lúc đó.

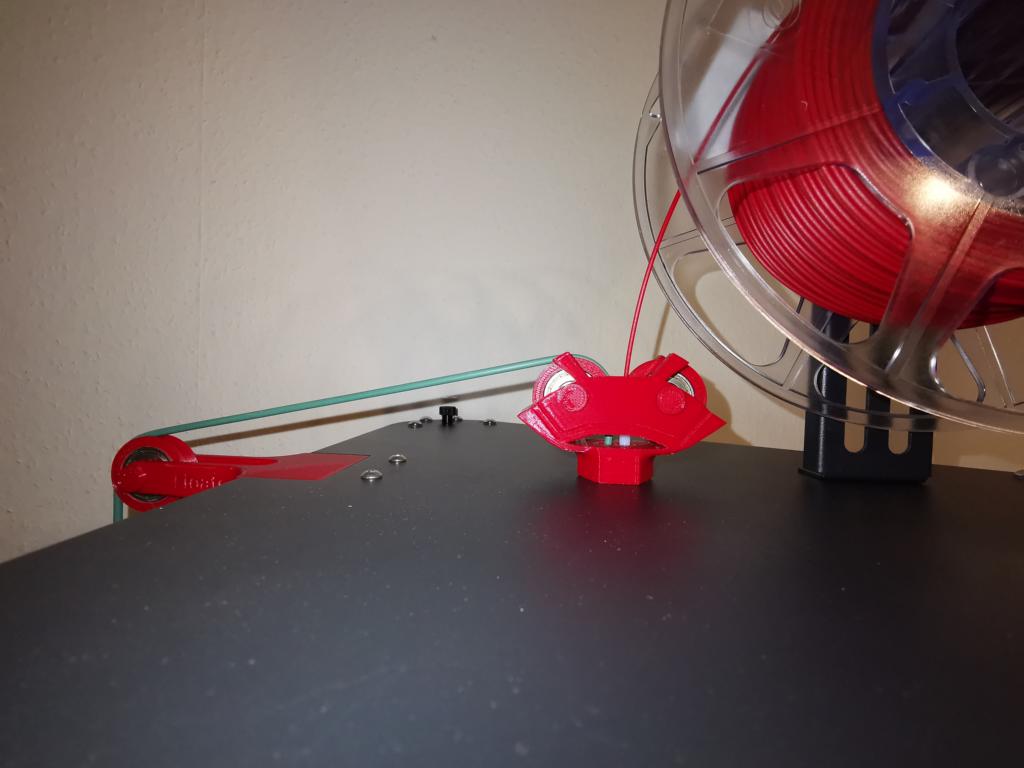

Sử dụng vòng bi 608-ZZ 8mm cho các puli. Bạn có thể sử dụng ốc M8 hoặc in chúng.

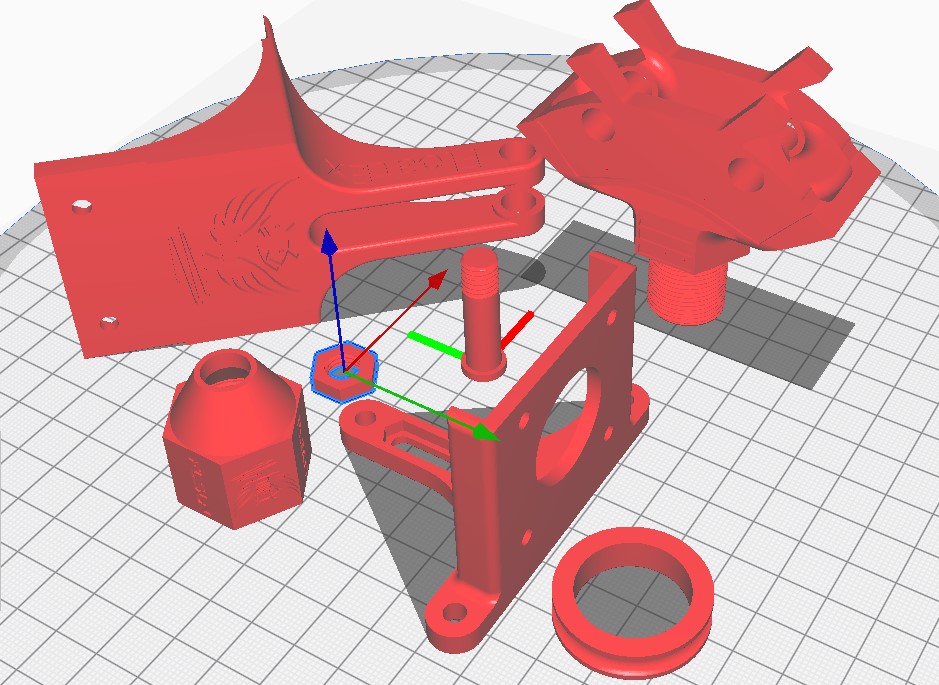

1x Đế giữ đối trọng 1x Đai ốc đối trọng 1x Vít đối trọng 1x Đế gắn Stepper Nema17 3x Đai ốc M8 3x Ốc M8 3x Puli

Cài đặt in ấn

• Máy in: FLSUN QQS-Pro
• Rafts: Không
• Supports: Có
• Độ phân giải: Tôi in tất cả ở 0.2 nhưng 0.3 cũng ổn, ngoại trừ vít + bu lông
• Infill: 30%
• Thương hiệu filament: loại có sẵn ở nhà
• Màu filament: Có
• Chất liệu filament: PLA / vật liệu cứng
