Máy tạo hộp bản lề filament tùy chỉnh bằng OpenSCAD

Sử dụng trình tạo OpenSCAD này để tạo hộp kích thước tùy chỉnh của riêng bạn.

Tính năng:

• Đặt chiều dài và chiều rộng của các ô bên trong
• Đặt số hàng và cột cho các ô
• Đặt chiều cao bên trong các ô
• Đặt chiều cao và độ dày của các bức tường bên trong
• Đặt độ dày của nắp và các bức tường bên ngoài
• Kích thước bên ngoài được tính toán tự động
• Khóa được thiết kế để đóng chặt và mở dễ dàng

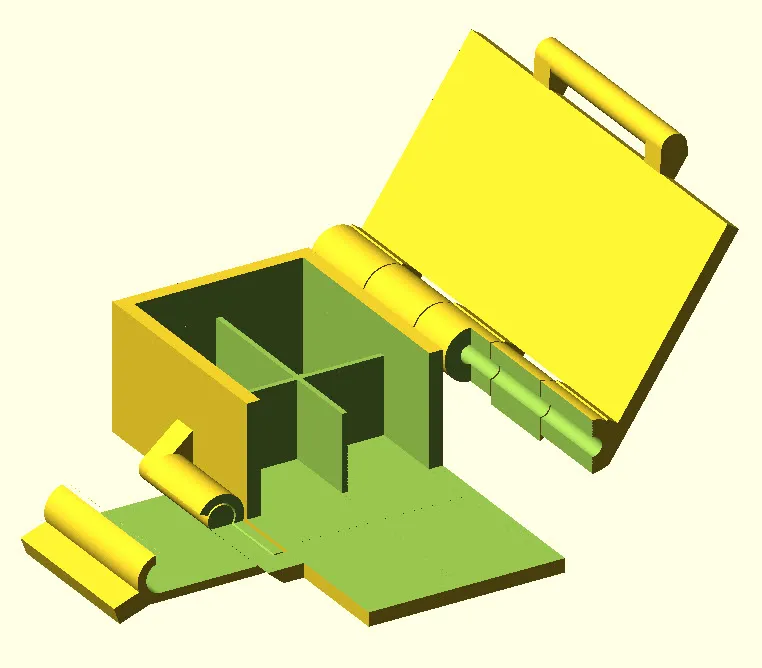

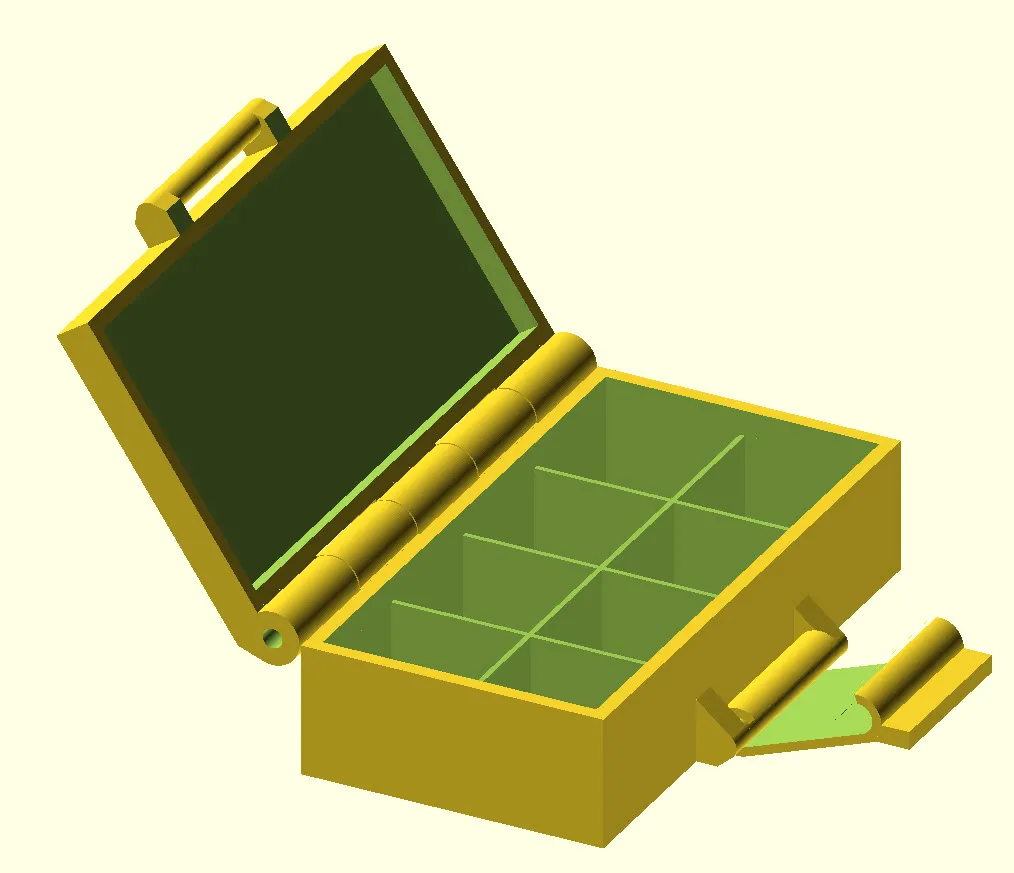

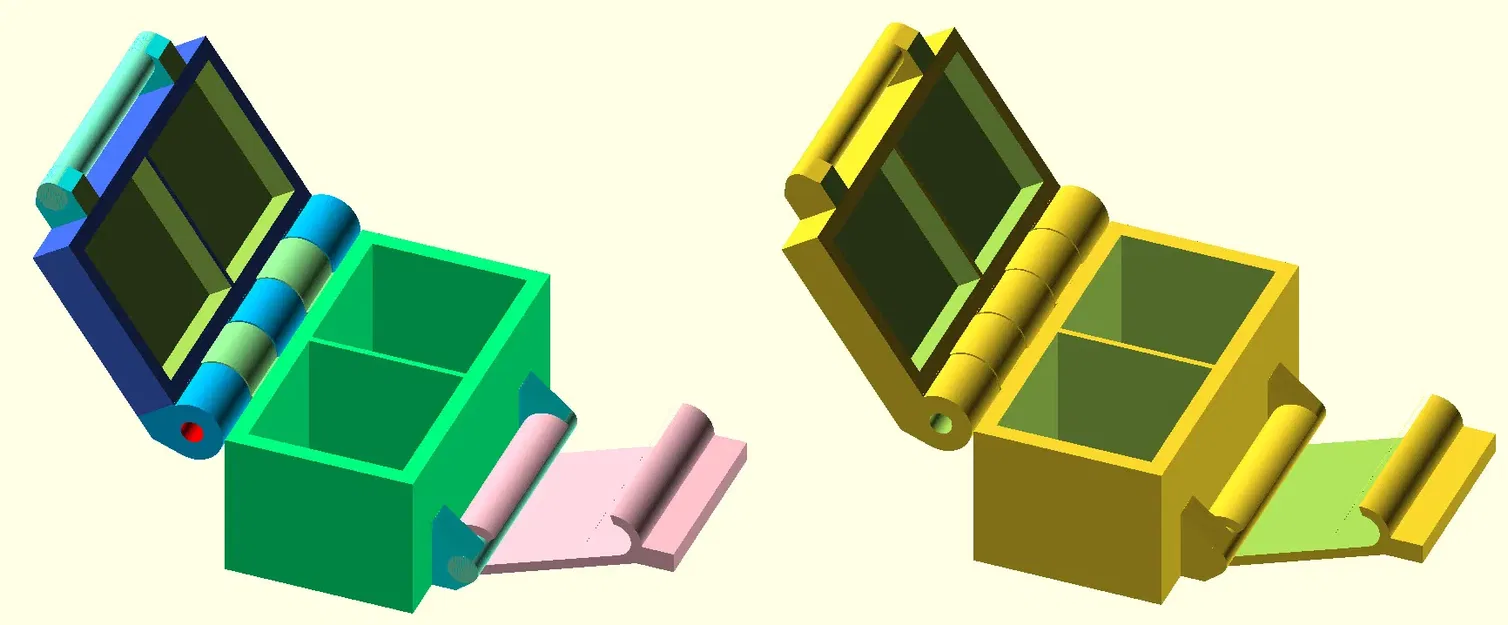

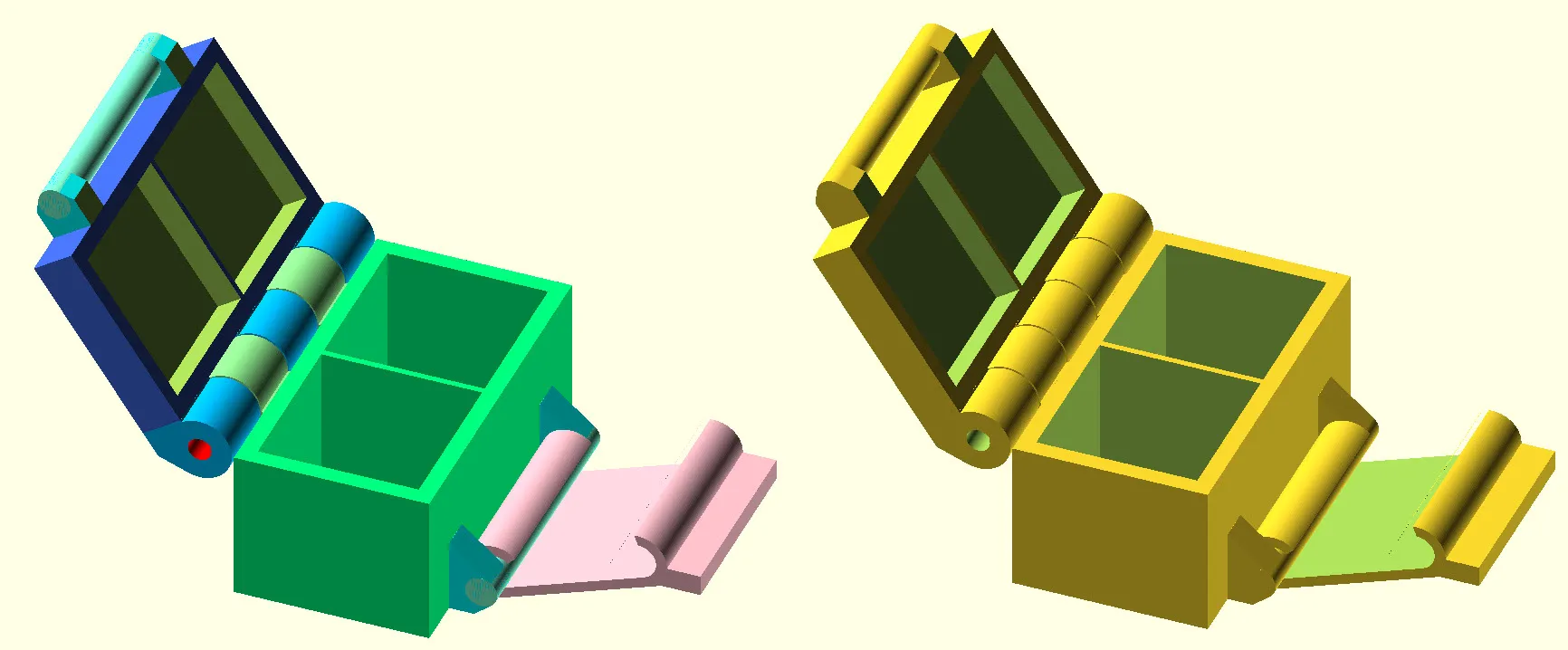

• Chương trình cũng bao gồm các công cụ thiết kế như màu sắc, cắt bỏ và xoay nắp.
• Đặt khoảng cách để hoạt động tốt nhất cho máy in của bạn

Trình tạo này tương tự như trình tạo In-Place của tôi, với những khác biệt này:

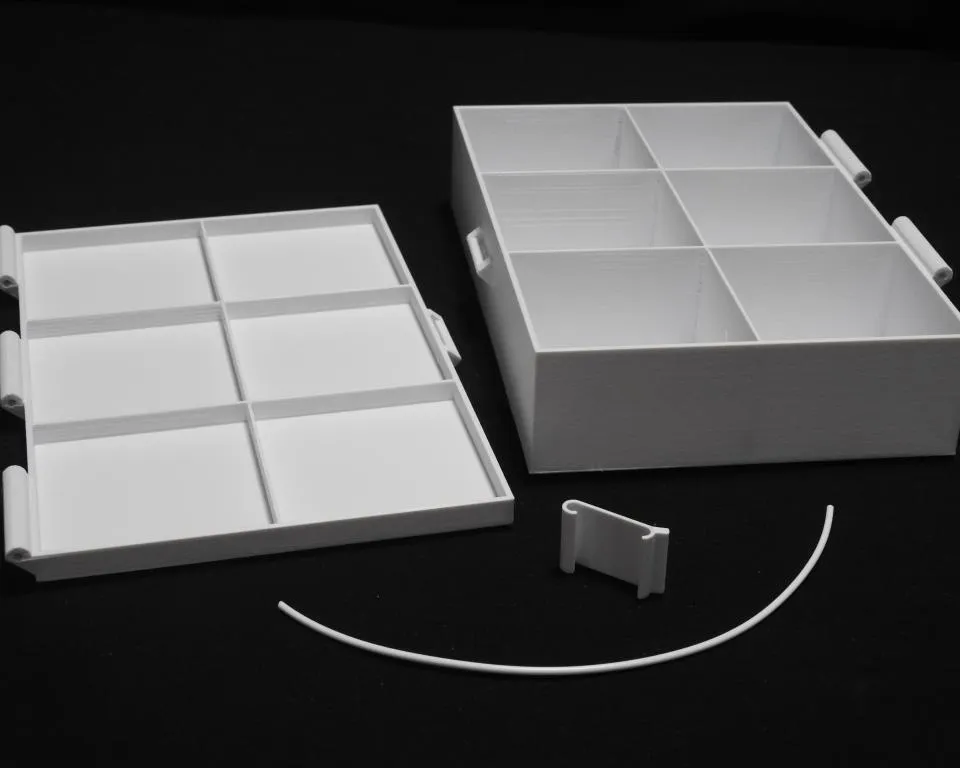

• Đế, Nắp và Khóa được in riêng biệt
  • Cho phép hộp lớn hơn (PIP yêu cầu cả đế và nắp phải vừa với giường in)
  • Khóa có thể được in lại mà không cần in lại hoàn toàn
• Khóa đáng tin cậy hơn nhiều
• Nắp có thể mỏng tới 1mm (nhưng tôi khuyên không nên mỏng hơn 1.6mm)
• Sử dụng slicer của bạn để hỗ trợ dưới các thanh khóa hoặc để trình tạo này thêm vào

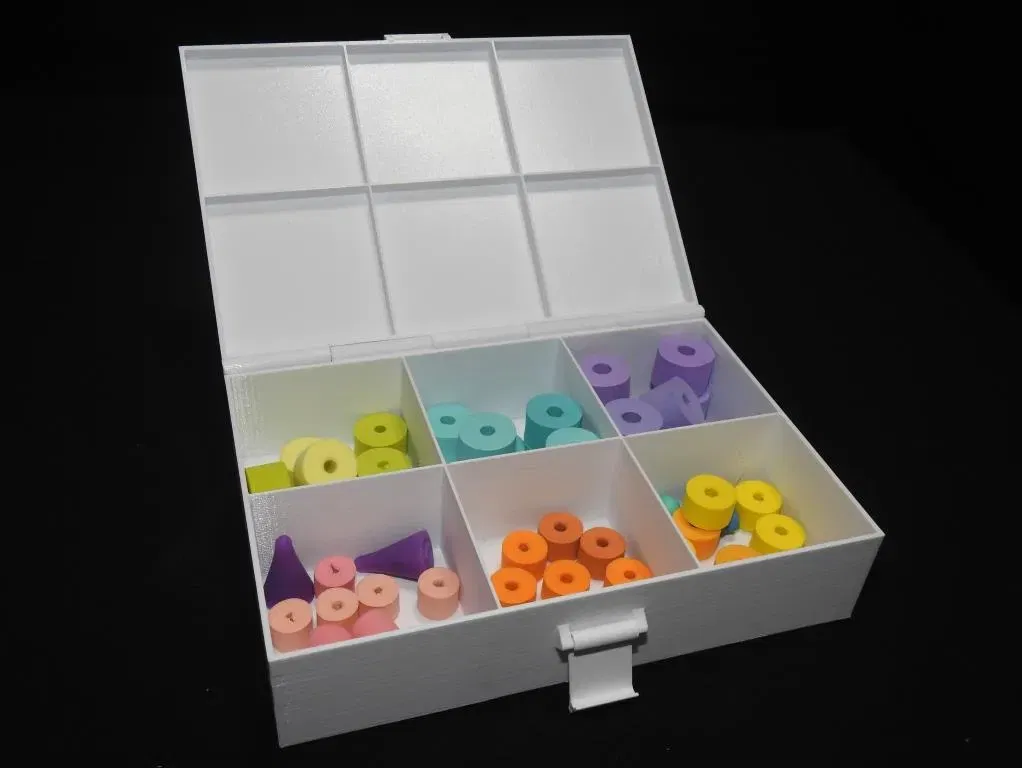

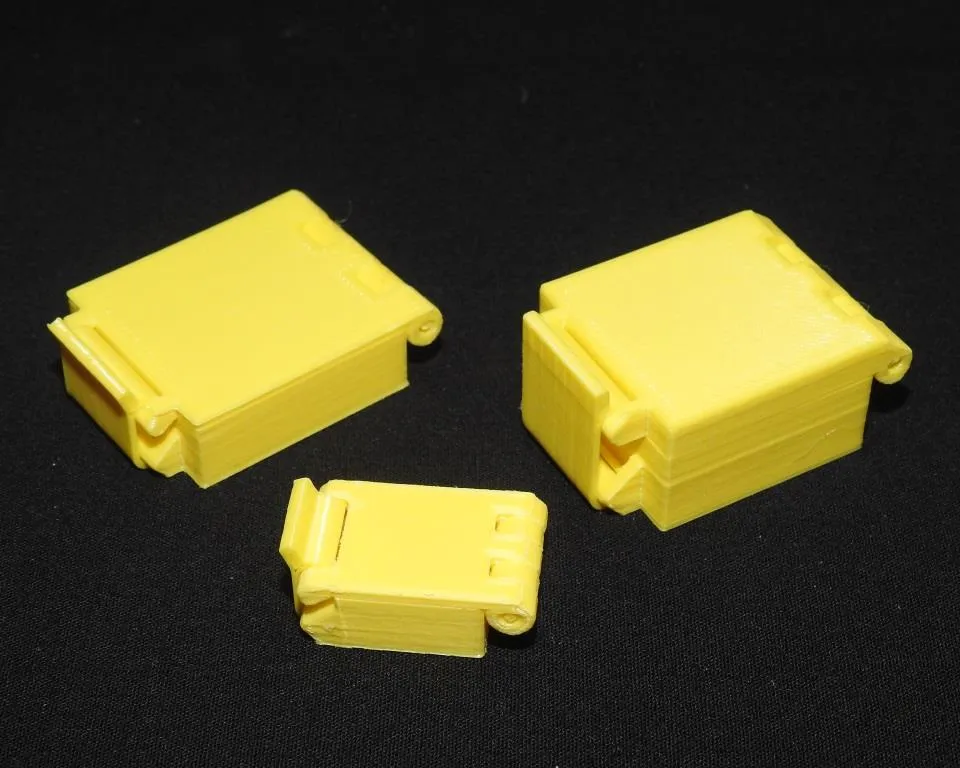

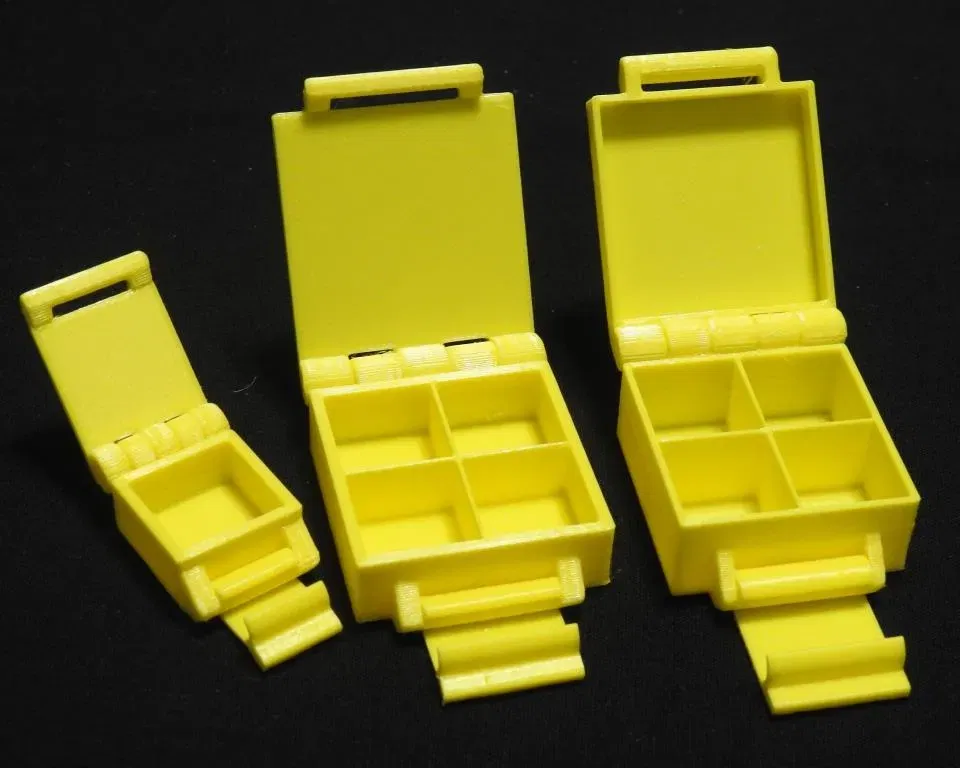

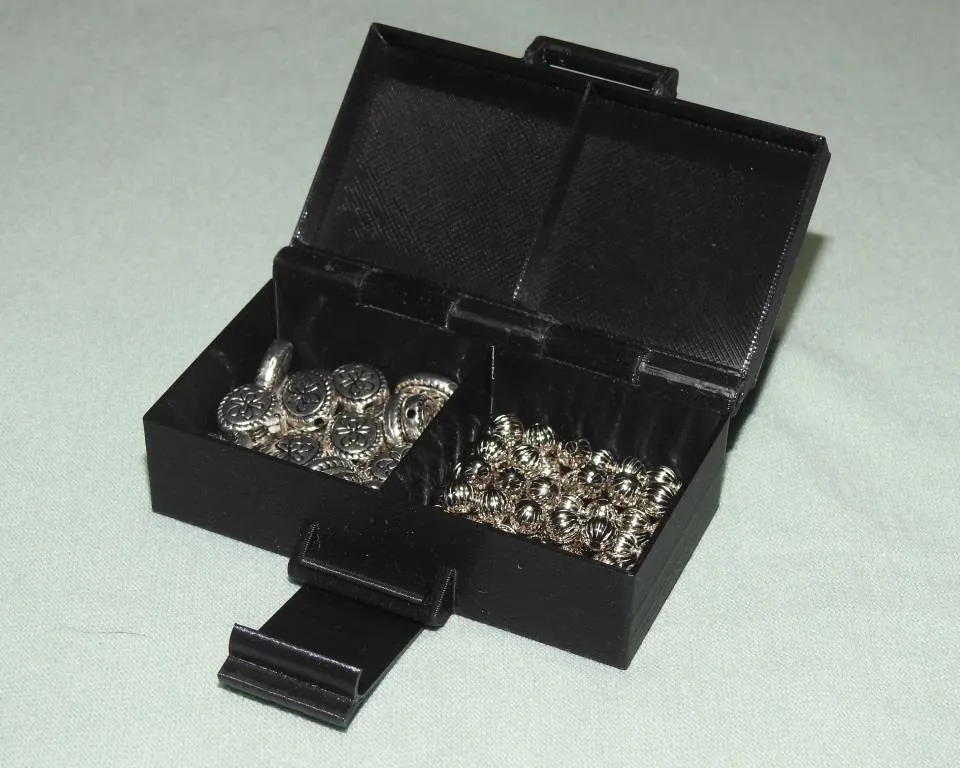

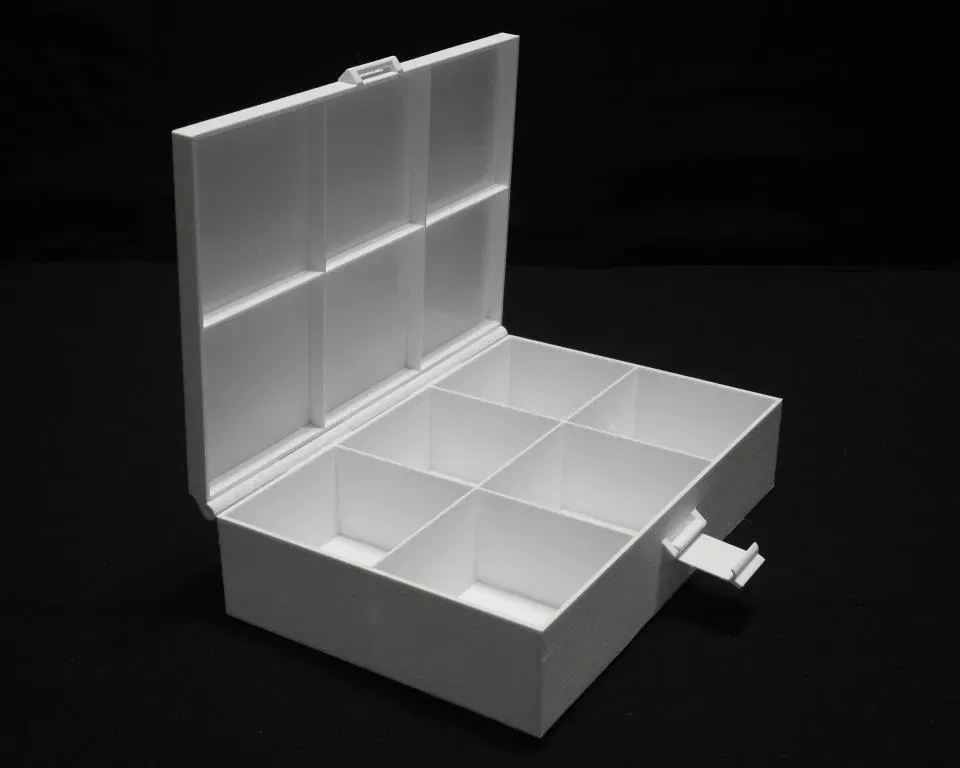

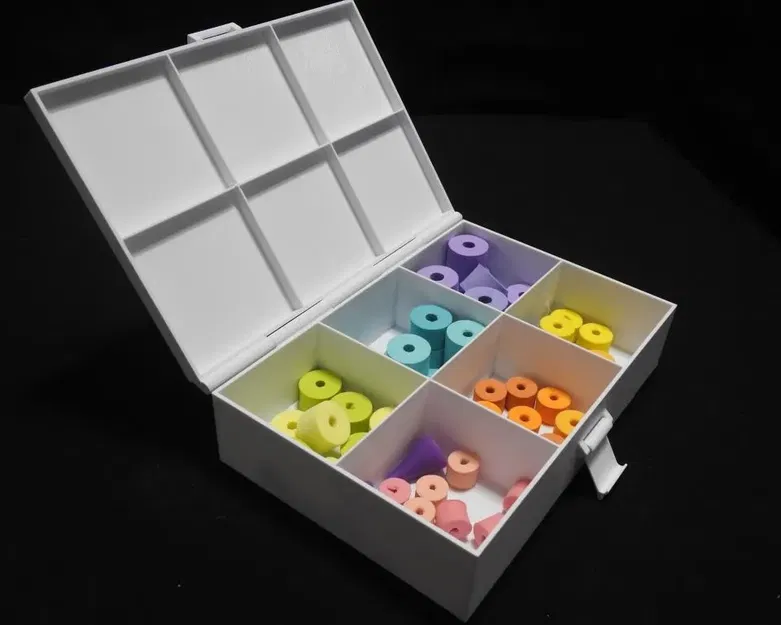

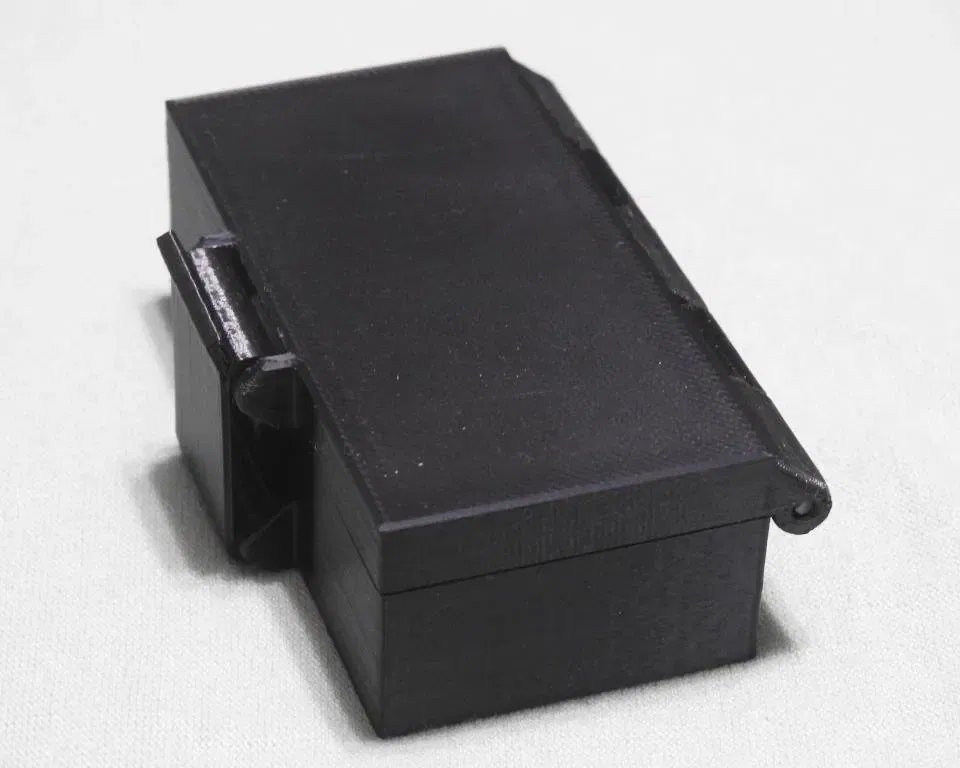

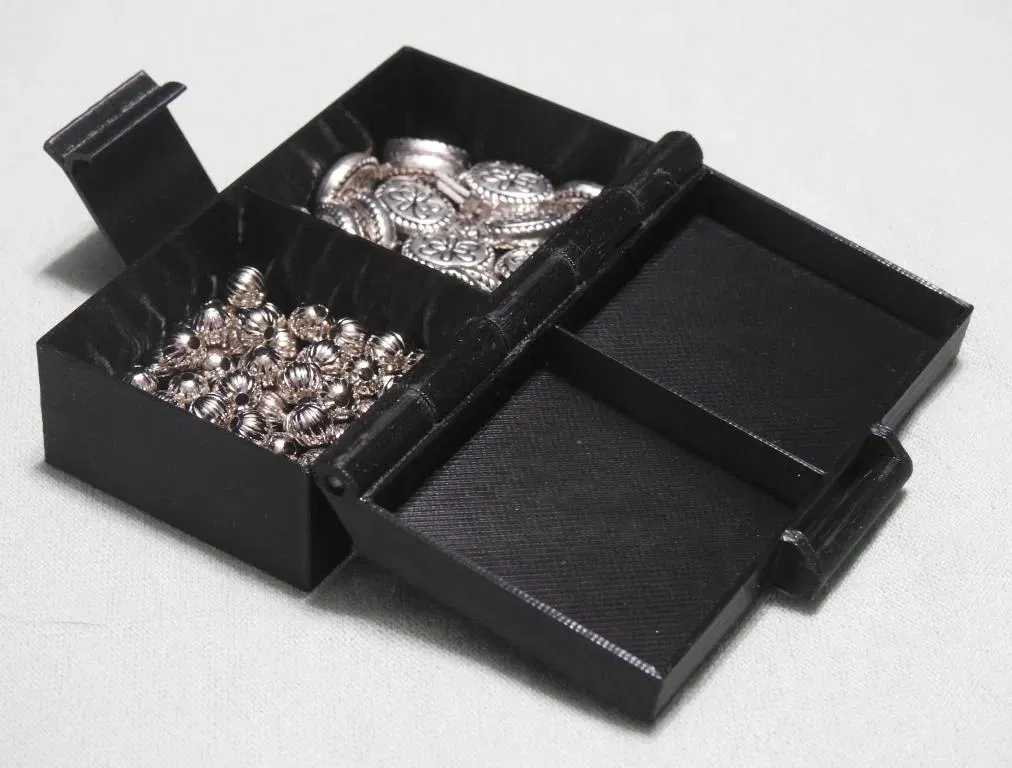

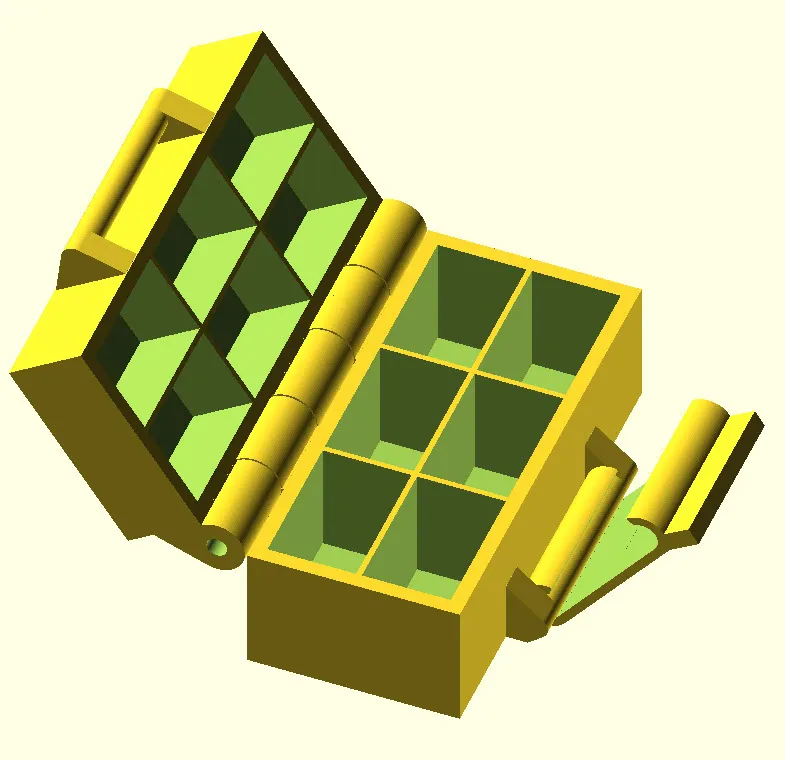

Tôi đã làm một hộp 6 ô (55x55x40) cho các nút kim đan, và một hộp 2 ô cho hạt. Tôi cũng đã làm những hộp nhỏ để chứng minh khái niệm. (Chi tiết cho những hộp này có thể được xem trong tệp json - có thể tải xuống ở đây nhưng phải được đổi tên để loại bỏ “.txt” {F3D không cho phép tệp .json} và đặt trong cùng thư mục với tệp OpenSCAD của tôi.)

Giới hạn duy nhất là kích thước của máy in của bạn và trí tưởng tượng của bạn.

Ghi chú cắt

Khu vực bản lề nên đặc - trong eSlicer đặt "khu vực ngưỡng lấp đầy đặc" thành 1000mm (xem tệp 3MF của tôi).

Ghi chú in

Khóa cần được in ở bên cạnh. Khuyến nghị sử dụng Brim.

Lắp ráp

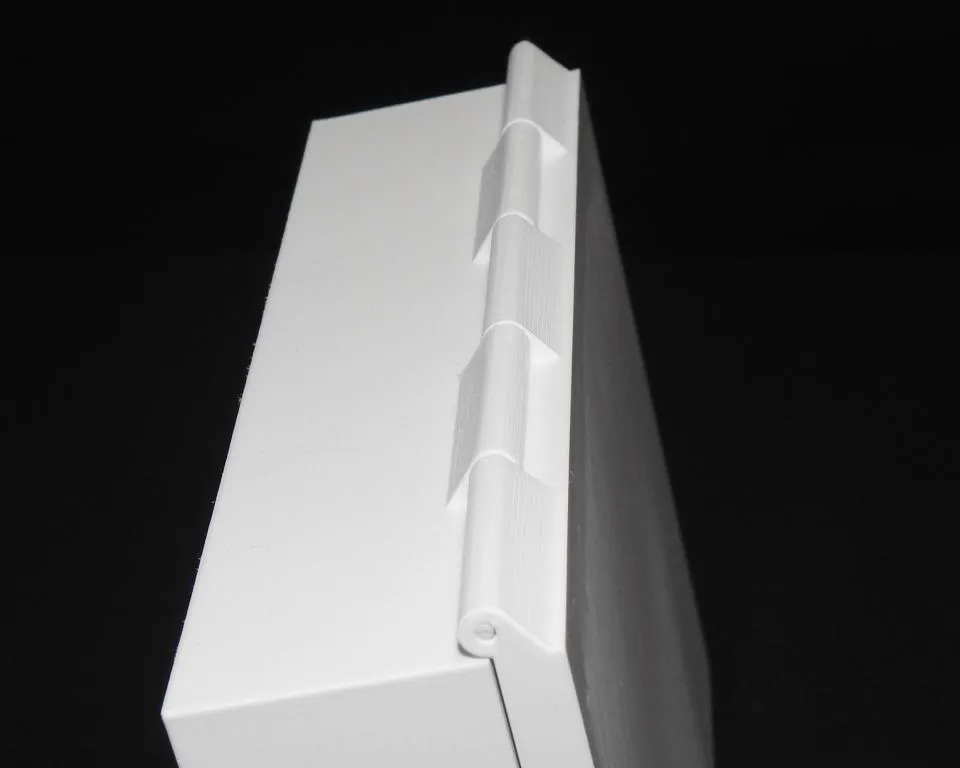

Hộp này được thiết kế để sử dụng một mảnh filament làm bản lề. (xem hướng dẫn của tôi). Bạn cũng có thể thay đổi đường kính bản lề (lên đến 4mm) và sử dụng vật liệu khác như thanh hoặc dây.

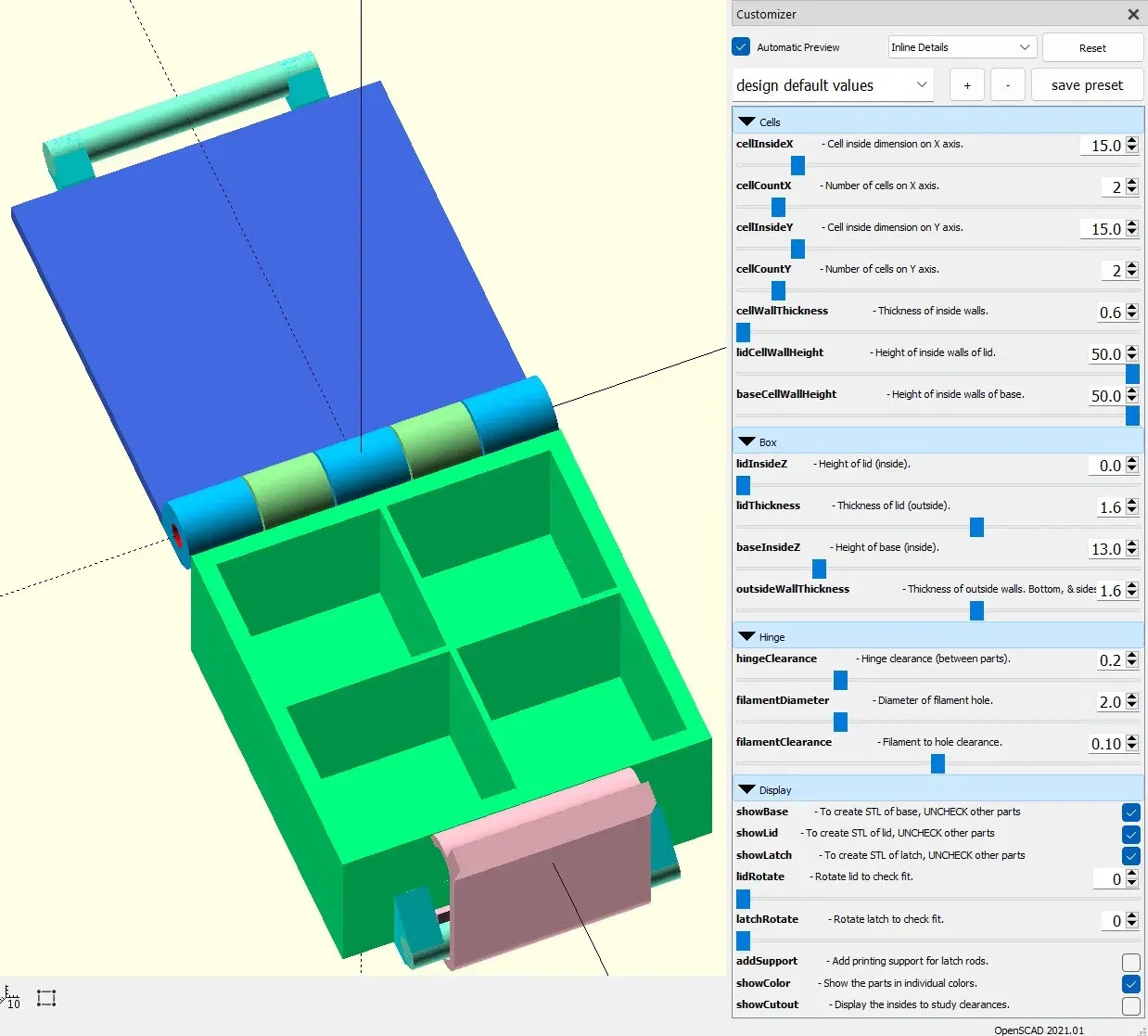

Sử dụng OpenSCAD và Customizer

Nếu bạn mới sử dụng OpenSCAD và thay đổi các tham số, tôi đã bao gồm hướng dẫn của tôi có thể giúp bạn.
